МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
ЭТАП 16. Проверка состояния жгута
проводов от разъема С225 (клемма № 6)
электронного блока управления системой
ETACS до разъема F04 (клемма № 1)
плафона освещения багажного отделения
NOTE:
Перед проверкой жгута проводов, проверьте
состояние соединительных разъемов С 215
<Автомобили с левым расположением органов
управления>, или C 216 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.
•
Проверьте состояние линии питания
на наличие обрыва цепи.
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 17.
НЕТ :
Отремонтируйте жгут проводов.
ЭТАП 17. Повторная проверка системы
Убедитесь, что лампы плафонов освещения
багажного отделения зажигаются и гаснут
нормально.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Замените электронный блок
управления системой ETACS.

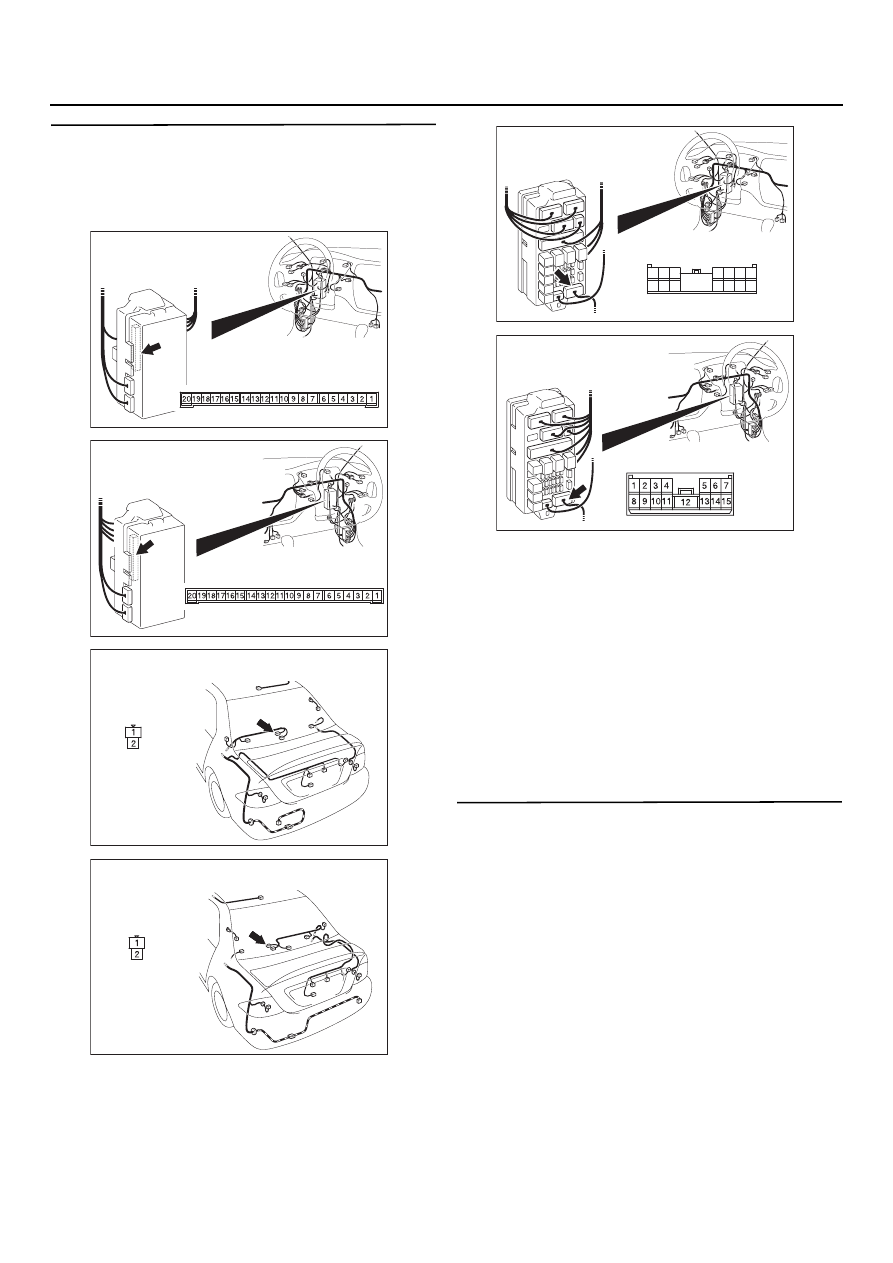

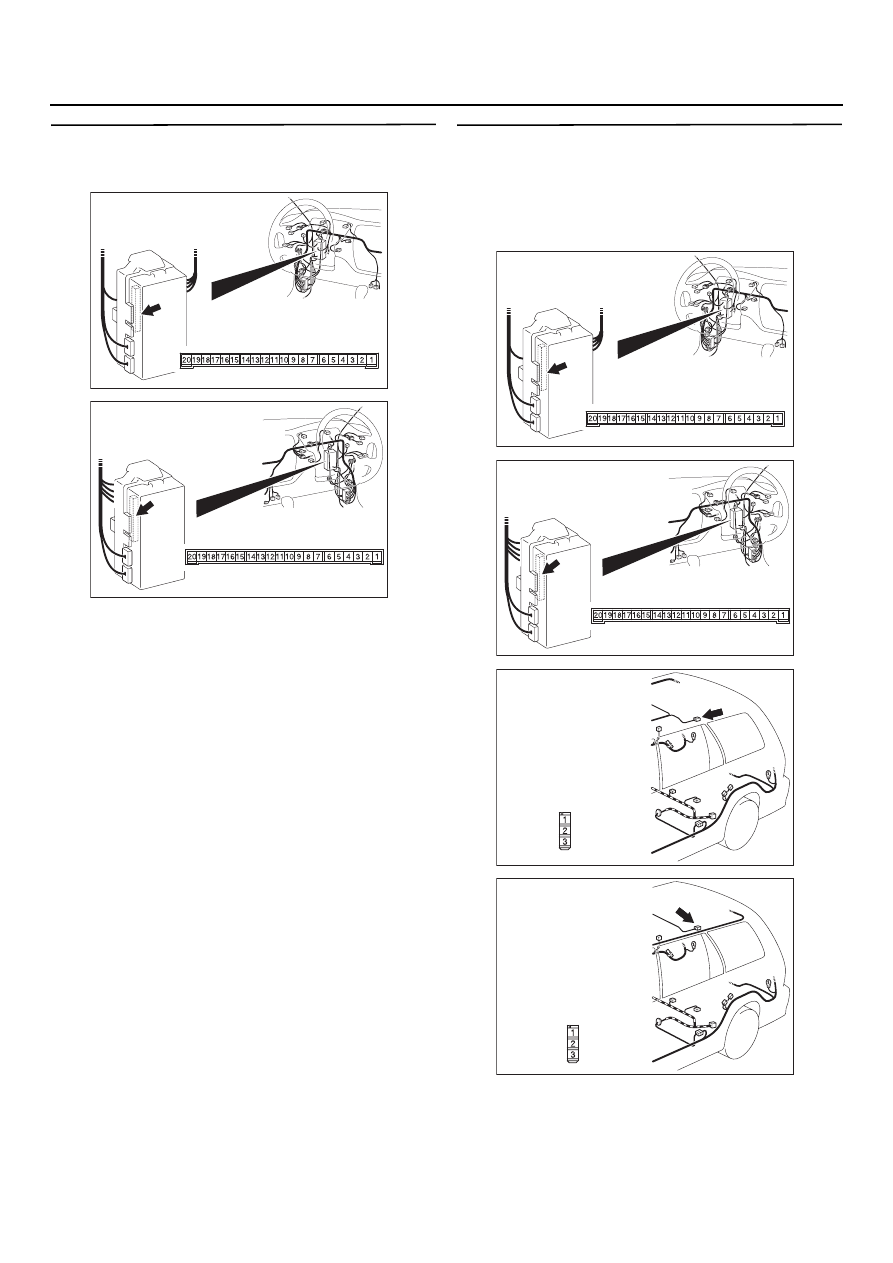

AC303810
Разъем: C225
AB
Вид со стороны монтажного блока
Монтажный блок (вид сзади)
<Автомобили с левым рулем>
AC303867
Монтажный блок (вид сзади)
Разъем: C225
AB
Вид со стороны монтажного блока
<Автомобили с правым рулем>

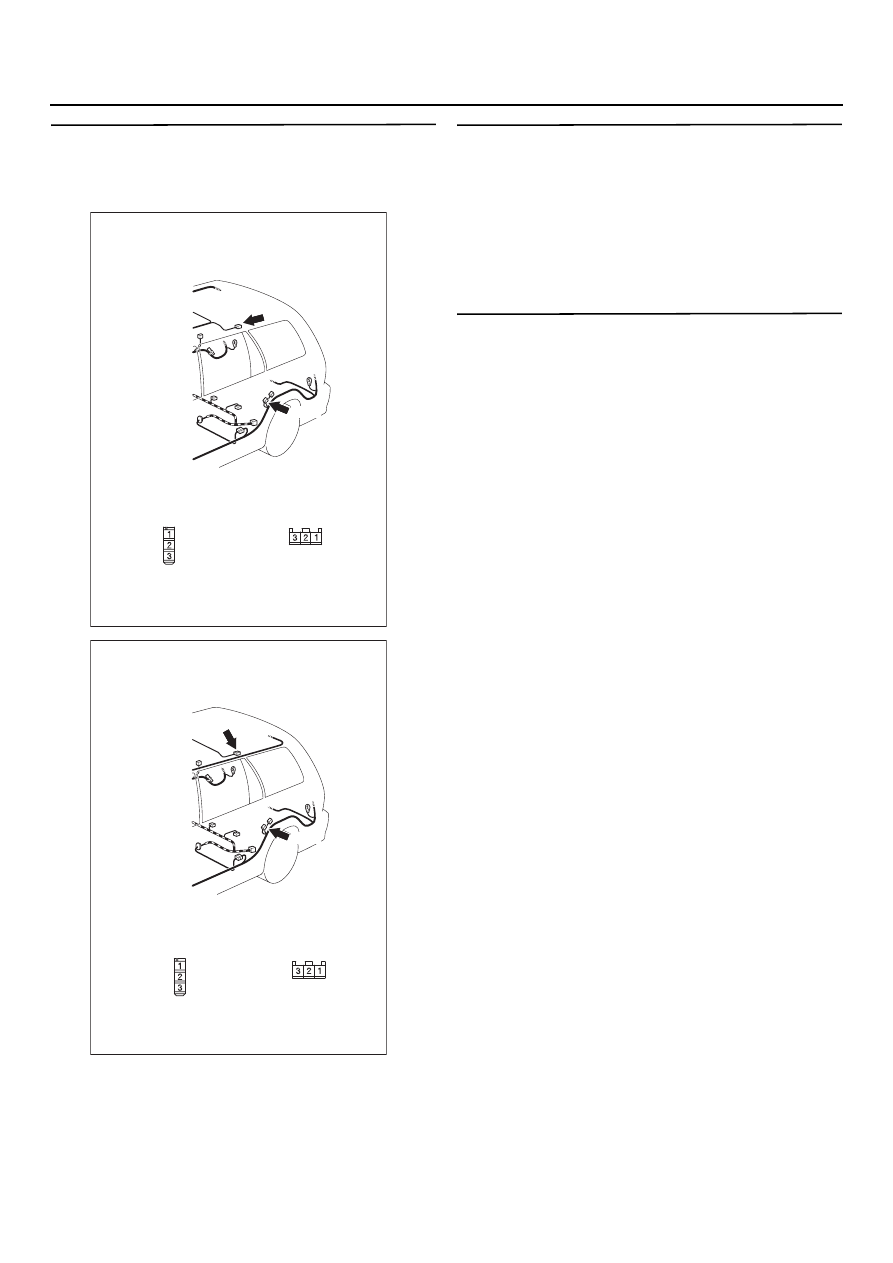

AC303943
Вид со стороны
жгута проводов
AB
Разъем: F04 <Автомобили с кузовом "Седан"
и с левым расположением органов управления>
AC303945
Вид со стороны
жгута проводов
AB
Разъем: F04 <Автомобили с кузовом "Седан"
и с правым расположением органов управления>

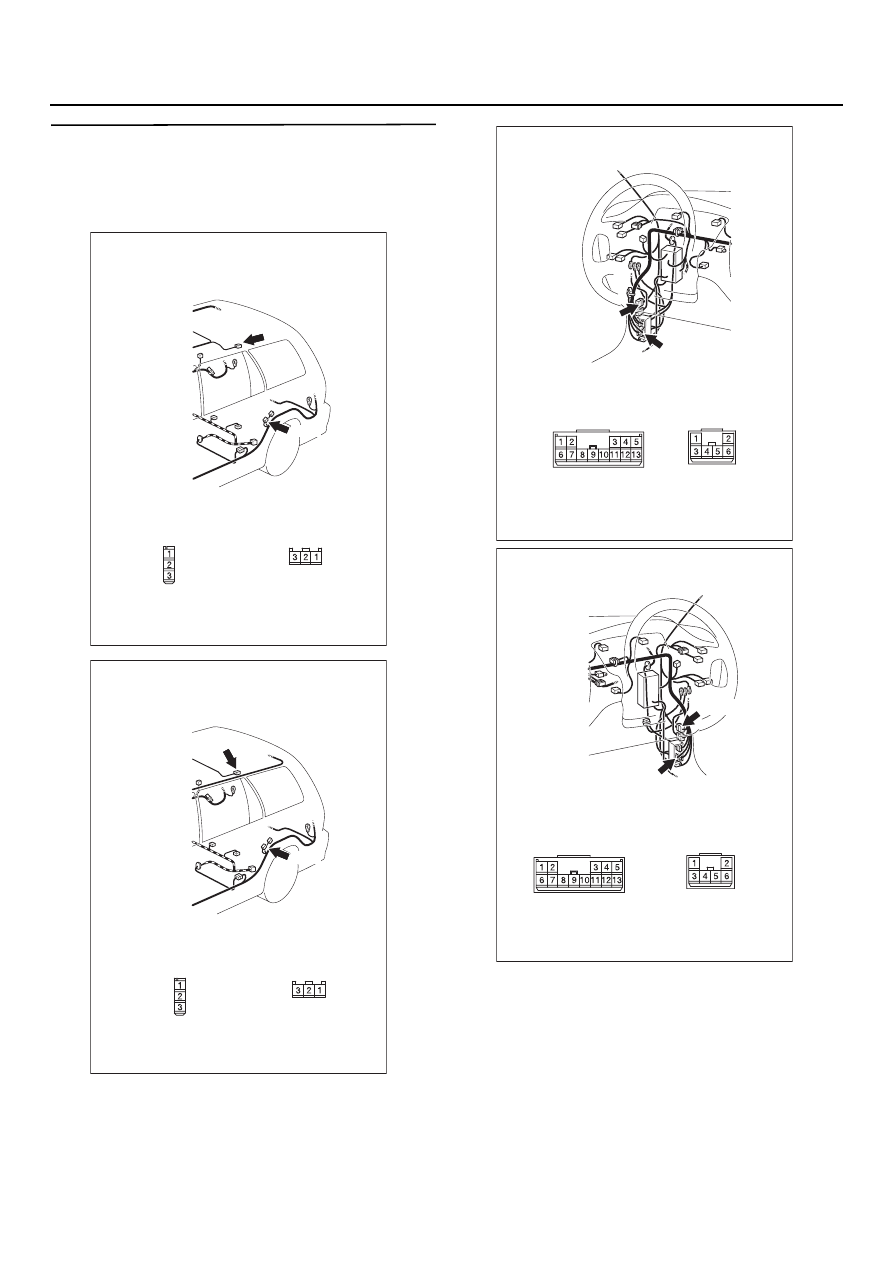

AC303808
Вид со стороны
жгута проводов
Монтажный блок (вид спереди)
Разъем: C215
AG
<Автомобили с левым рулем>
7
15
5
6
14 13
2
9
12
4 3
10
11
1
8
AC303822
Вид со стороны
жгута проводов
Монтажный блок (вид спереди)
Разъем: C216
AG
<Автомобили с правым рулем>
