Mitsubishi Lancer / Lancer Wagon. Руководство - часть 417

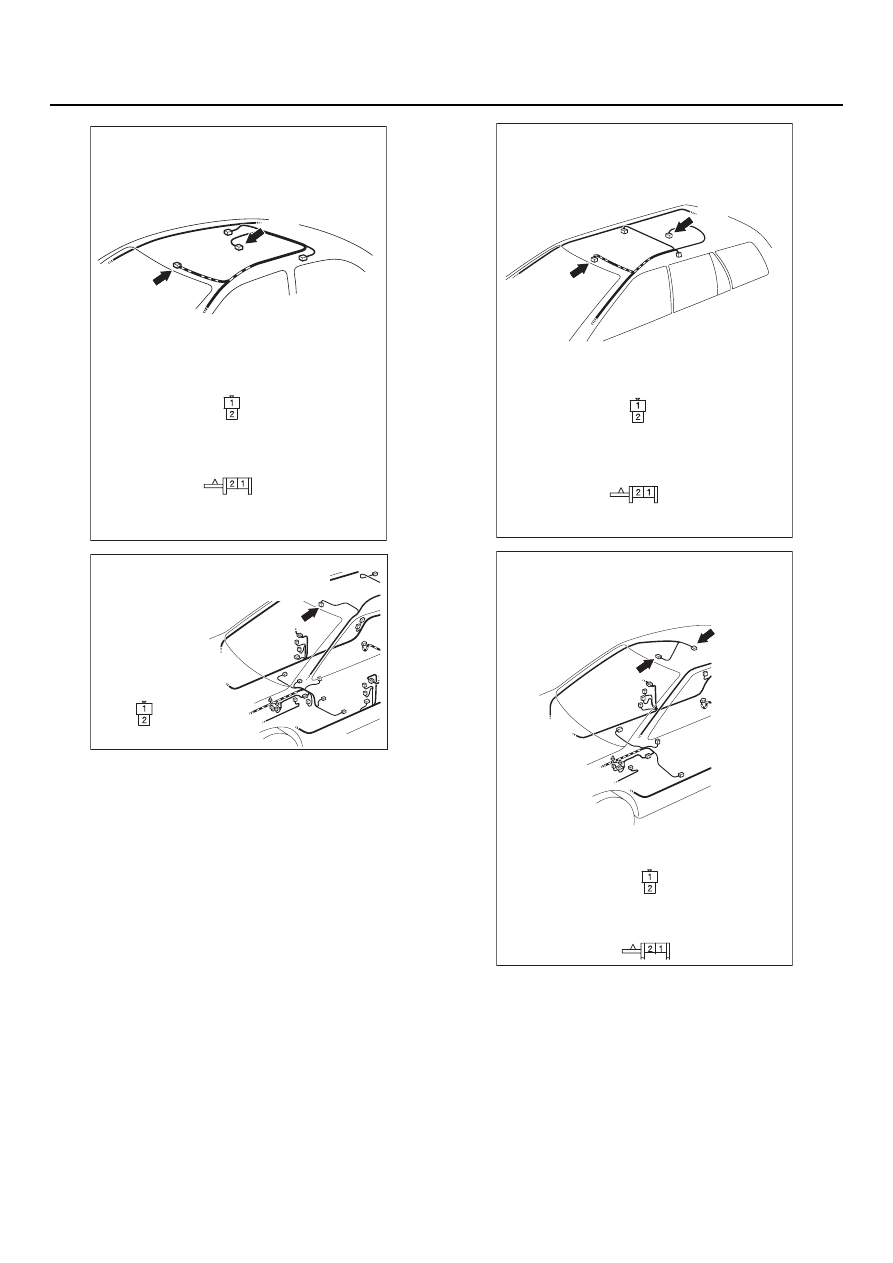

54C
394

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

AC303874

Вид со стороны
жгута проводов

D04

D04

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Седан", с левым
расположением органов управления
и оборудованные шторкой безопасности>

D06
(GR)

AC303915

Вид со стороны
жгута проводов

AE

Разъем: D
04 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления и не оборудованные
шторкой безопасности>

AC303920

Вид со стороны
жгута проводов

D04

D04

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Универсал", с левым
расположением органов управления
и оборудованные шторкой безопасности>

D06
(GR)

AC303876

Вид со стороны
жгута проводов

D04

D04

D06
(GR)

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и не оборудованные шторкой безопасности>

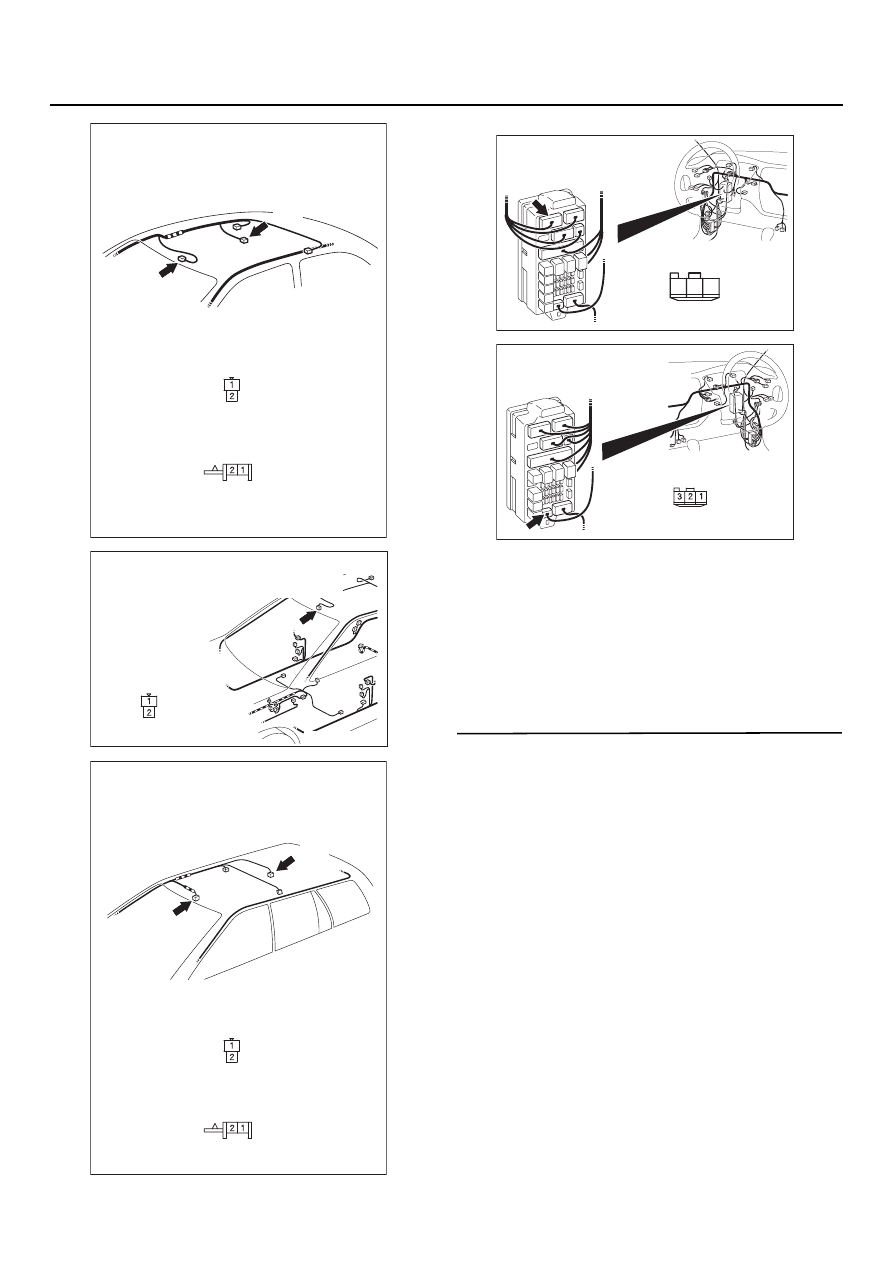

54C
395

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C217 монтажного блока, отремонти
руйте разъем, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 10. Повторная проверка системы
Проверьте, чтобы убедиться в том, что лампы
переднего и заднего плафона освещения
салона загораются и гаснут нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303914

Вид со стороны
жгута проводов

D04

D04

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Седан", с правым
расположением органов управления
и оборудованные шторкой безопасности>

D06
(GR)

AC303921

Вид со стороны
жгута проводов

AE

Разъем: D
04 <Автомобили с кузовом
"Универсал", с правым расположением
органов управления и не оборудованные
шторкой безопасности>

AC303926

Вид со стороны
жгута проводов

D04

D04

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и оборудованные шторкой безопасности>

D06
(GR)

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
217

AH

<Автомобиль с правым рулем>

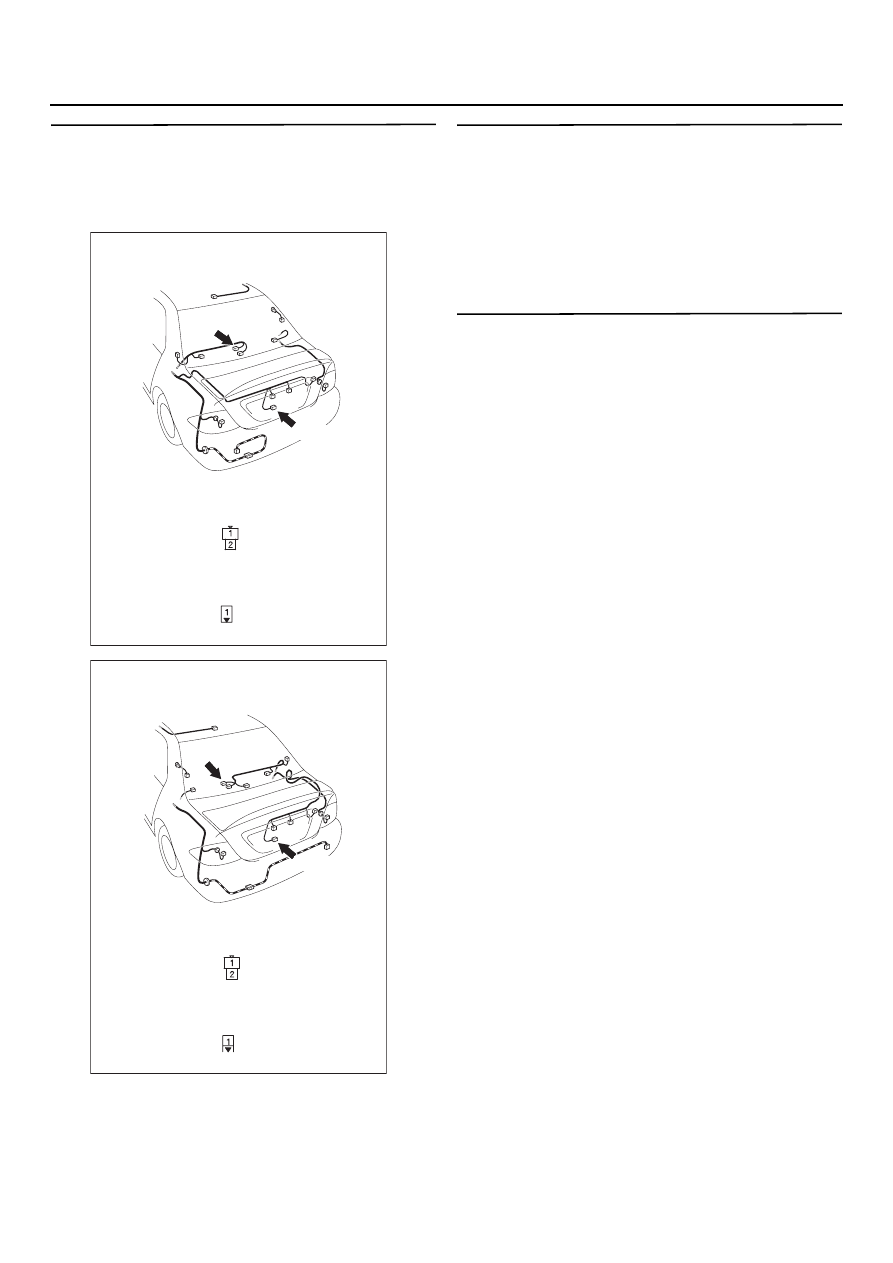

54C
396

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 11. Проверка разъема выключателей:
Разъем F
04 лампы плафона освещения
багажного отделения, разъем F
16 лампы
плафона освщения замка крышки
багажника

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 12.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 12. Проверка ламп плафонов
освещения багажного отделения
Убедитесь, что лампы освещения багажного
отделения не перегорели.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 13.

НЕТ :

Замените перегоревшие лампы
освещения багажного отделения.

ЭТАП 13. Проверка переключателя замка
крышки багажника
Замените переключатель замка крышки
багажника. См. главу 42, "Крышка багажника",

CTP. 42-52

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 14.

НЕТ :

Замените переключатель замка крышки
багажника.

AC303944

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

AC303946

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

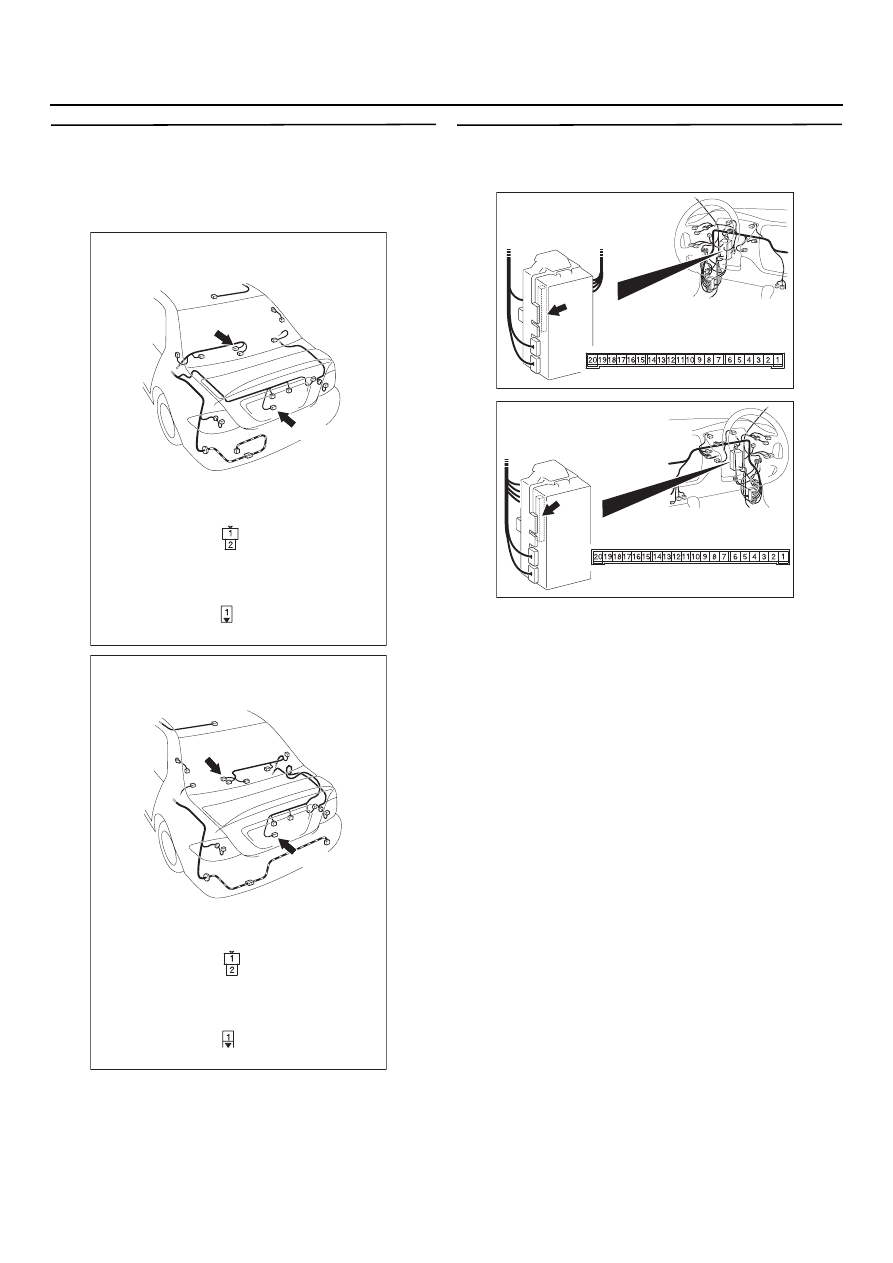

54C
397

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 14. Проверка жгута проводов от
разъема F
04 (клемма № 2) плафона
освещения багажного отделения к разъему
F
16 (клемма № 1) переключателя замка
крышки багажника

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 15.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 15. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 16.

НЕТ :

Отремонтируйте неисправный разъем.

AC303944

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

AC303946

Разъемы: F
04, F
16
<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

Вид со стороны
жгута проводов

F04

Вид со стороны
жгута проводов

F16

AB

F04

F16(B)

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>
