Mitsubishi Lancer / Lancer Wagon. Руководство - часть 415

54C
386

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 37. Повторная проверка системы
Убедитесь, что лампы плафонов освещения
багажного отделения нормально зажигаются
и гаснут.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок

управления системой ETACS.

54C
387

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ L
2: Передние или задние фонари освещения салона нормально
не включаются и не выключаются. <Автомобили с дистанционной системой открывания
замков дверей>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ПРИМЕЧАНИЕ:

Автомобили не оборудованные боковой
надувной шторкой безопасности

Автомобили оборудованные боковой
надувной шторкой безопасности

Вид со стороны монтажного блока

ЭБУ системы
ETACS

Лампа плафона
освещения
задней части
салона

Лампы плафонов
освещения
передней части
салона

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Выключатель

замка крышки

багажника

Лампа плафона

освещения багажного

отделения

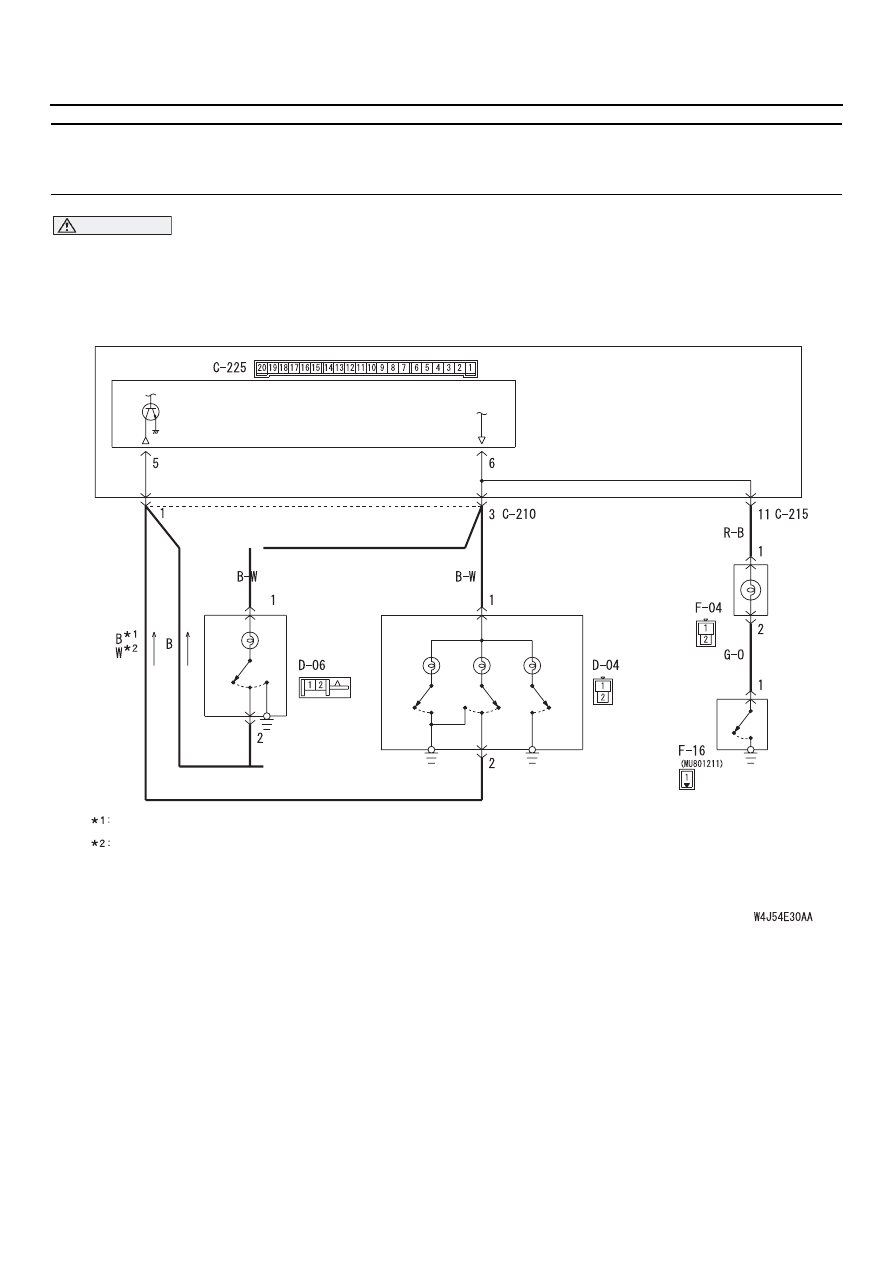

Цепь плафонов освещения салона (автомобили с кузовом "Седан")

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ДВЕРЬ

ДВЕРЬ

54C
388

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭБУ системы ETACS

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

Выключатель
освещения в задней
правой двери

Выключатель
освещения в задней
левой двери

Выключатель
освещения
в задней двери
автомобиля

ДИОД

Передний

плафон

Задний плафон

 (правый)

Лампа
плафона
освещения
багажного
отделения

 (левый)

Вид со стороны монтажного блока

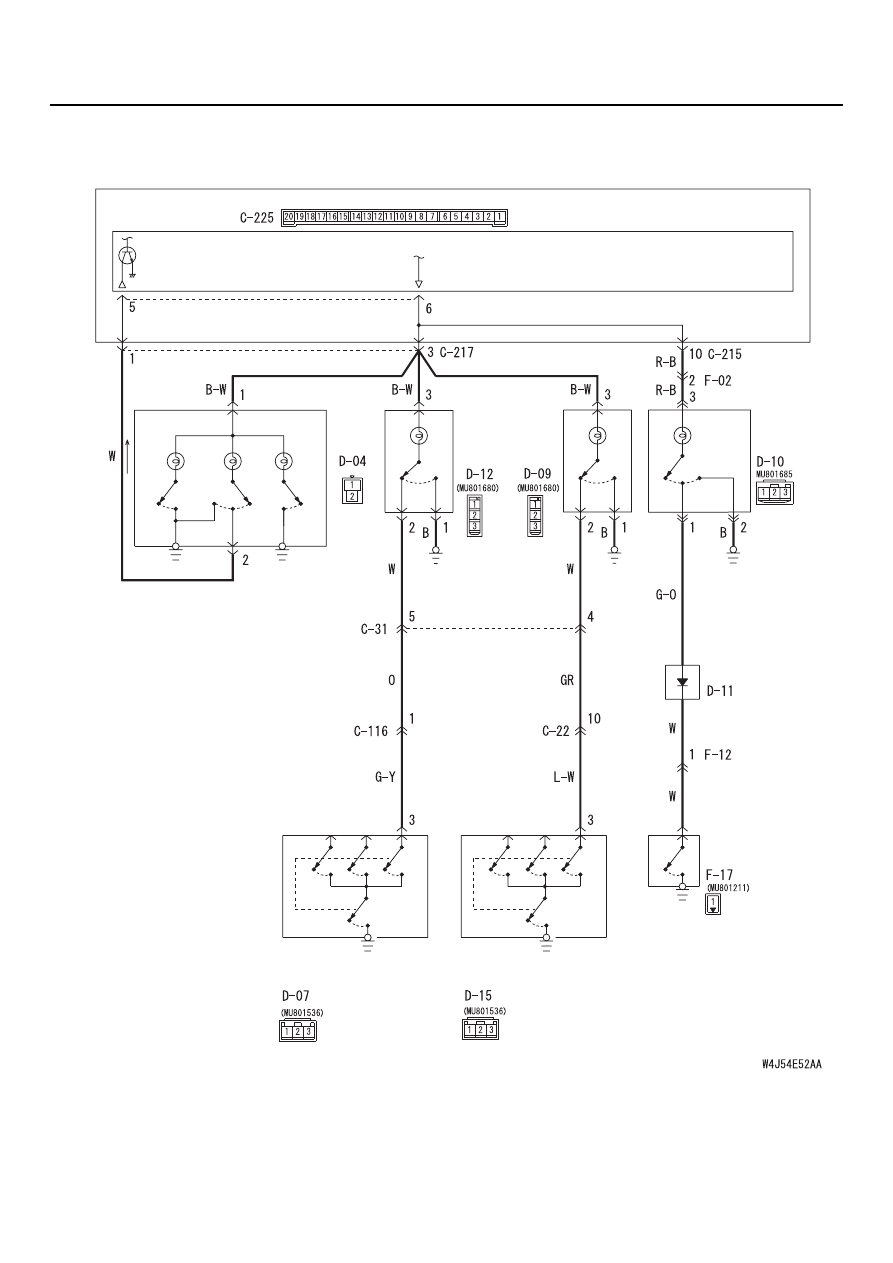

Цепь плафонов освещения салона (автомобили с кузовом "Универсал")

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

МОНТАЖНЫЙ БЛОК

Плафон
местной
подсветки

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

54C
389

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Электронный блок управления системой ETACS
воздействует на эти функции в соответствии
с входными сигналами, перечисленными ниже.

•

Замок зажигания (IG1).

•

Переключатель системы напоминания
об оставленном ключе.

•

Выключатели всех дверей.

•

Исполнительный механизм замка двери
водителя.

•

Сигнал нагрузки на лампы освещения
салона.

Если эта функция не работает нормально, могут
быть неисправны цепи этих входных сигналов,
нарушение работы функции автоматического
выключения освещения салона автомобиля, или
сам электронный блок управления системой
ETACS. Временная задержка срабатывания этой
функции может меняться системой настройки
функций (стандартная настройка, 15и секунд
ная задержка).

Возможные причины

•

Неисправность переключателя системы
напоминания об оставленных ключах.

•

Неисправность выключателей всех дверей.

•

Неисправность исполнительного механизма
замка двери водителя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка системы настройки
функций
Убедитесь, что время задержки выключения
освещения салона не соответствует "0 секунд",
определяемую системой настройки функций.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

При помощи системы настройки
функций отрегулируйте время задержки
выключения освещения салона, чтобы
оно отличалось от "0 секунд" (см. главу
54B, "Система настройки функций",

CTP. 54B-495

).

ЭТАП 2. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 3. Таблица данных контрольного
устройства системы SWS
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к передним и
задним плафонам освещения салона.

<Выбранная позиция> Электронный блок

управления системой ETACS

•

Положение ключа зажигания: OFF
(выключено)

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Обратитесь к методике проверки M2
"Не получен сигнал замка зажигания,
находящегося в положении (IG1)",

CTP. 54C-420

.

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция
30

IG SW(IG1)  замок
зажигания в
положении (IG1)

OFF
(выключено)
