Mitsubishi Lancer / Lancer Wagon. Руководство - часть 416

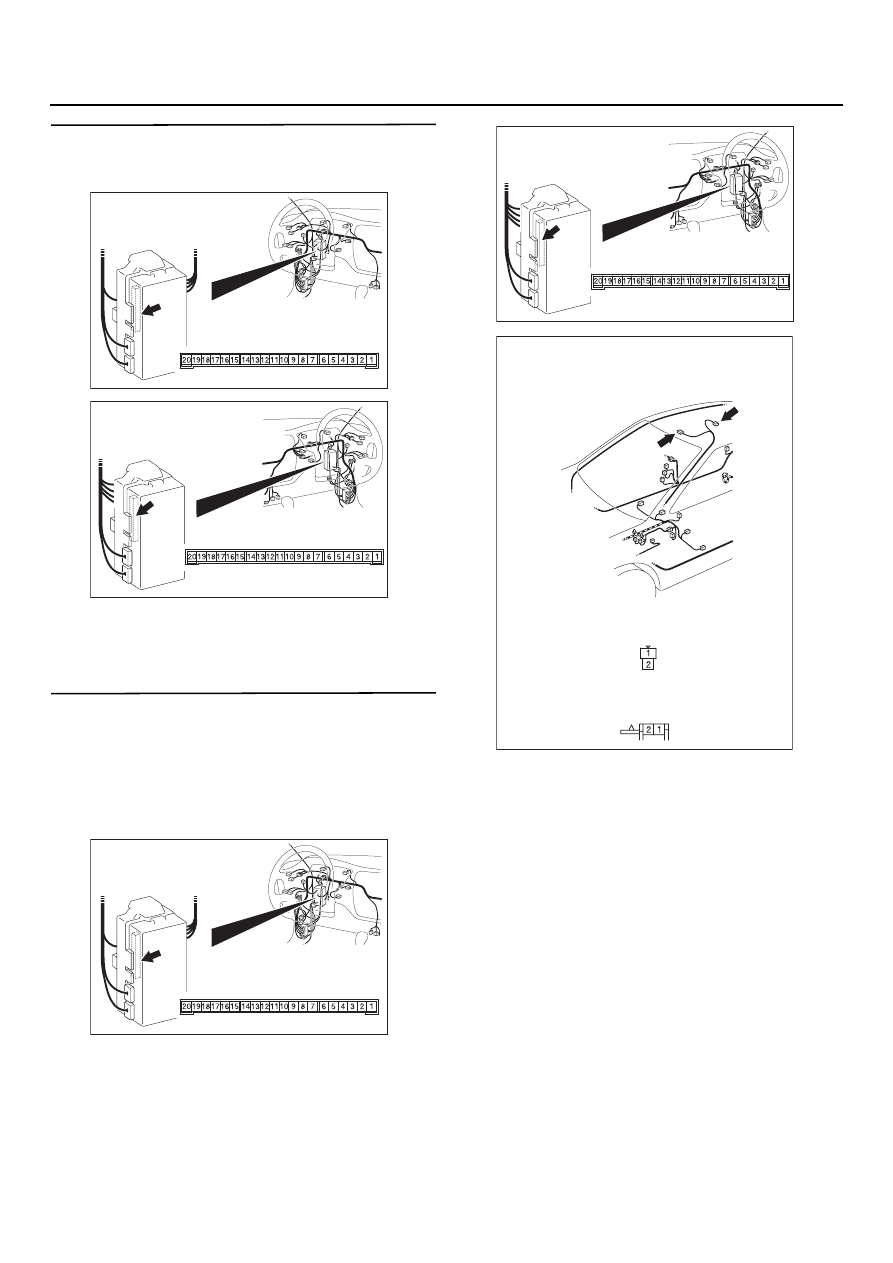

54C390
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
ЭТАП 4. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к передним
и задним плафонам освещения салона.
Номинальное значение: Приборы
MUTII/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.
B: В норме ли результаты проверки?
Все сигналы принимаются нормально :
Переходите к этапу 5.
Не получен сигнал замка зажигания
напоминания об оставленных ключах :
Обратитесь к методике проверки M11
"Не получен сигнал переключателя об
оставленном ключе зажигания",
CTP. 54C-467
.
Не получены сигналы выключателей всех
дверей :
Обратитесь к методике проверки
M13 "Не получен сигнал переключателя
всех дверей <Автомобили с левым
расположением органов управления>",
CTP. 54C-475
. Обратитесь к методике
проверки M13 "Не получен сигнал
переключателя всех дверей
<Автомобили с правым расположением
органов управления>",
CTP. 54C-480
.
Не получен сигнал переключателя
исполнительного механизма замка двери
водителя :
Обратитесь к методике проверки
M14 "Не получен сигнал
исполнительного механизма замка
передней левой двери <Автомобили
с левым расположением органов
управления>",
CTP. 54C-486
.
Обратитесь к методике проверки M14
"Не получен сигнал исполнительного
механизма замка передней левой двери
<Автомобили с левым расположением
органов управления>",
CTP. 54C-490
.
Не получен сигнал нагрузки плафонов
освещения салона автомобиля :
Обратитесь к
методике проверки M17 "Не определен
сигнал нагрузки плафона освещения
салона автомобиля",
CTP. 54C-506
.
ЭТАП 5. Определение места неисправности
B: Которая из ламп не загорается?
Ни одна лампа не загорается :
Замените
электронный блок управления системой
ETACS.

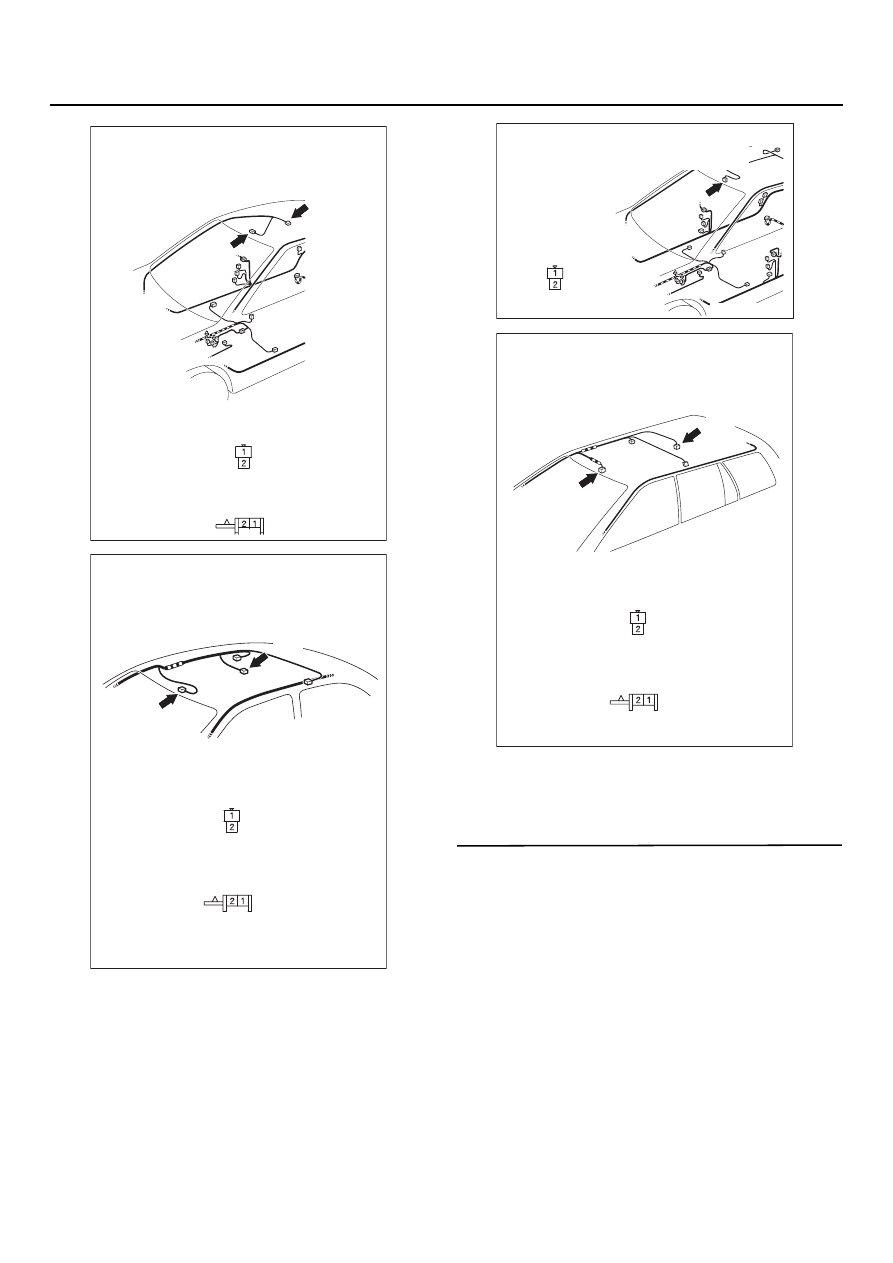

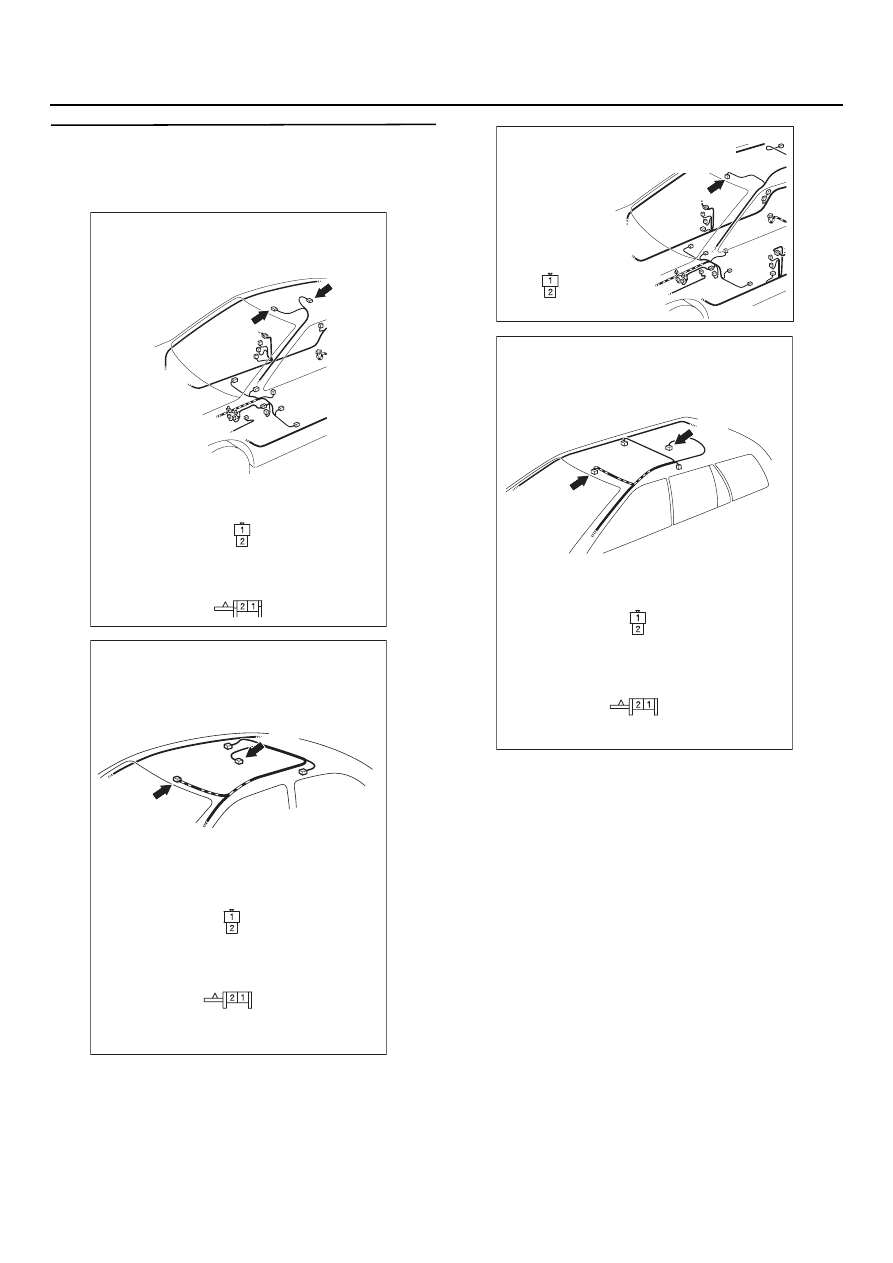

Передний или задний плафоны освещения
салона <Седан или Универсал автомобили
с боковыми надувными шторками
безопасности> не горят :
Переходите к этапу 6.
Лампа плафона освещения багажника
<Седан> не горит :
Переходите к этапу 11.
Лампа заднего плафона освещения салона
(с левой стороны) <Универсал автомобили
без боковых надувных шторок безопасности>
не горит :
Переходите к этапу 18.
Лампа заднего плафона освещения салона
(с правой стороны) <Универсал автомобили
без боковых надувных шторок безопасности>
не горит :
Переходите к этапу 25.
Лампа плафона освещения багажника
<Универсал> не горит :
Переходите к этапу 32.
Переключатель
системы
Проверяемое
состояние
Переключатель
системы напоминания
об оставленном ключе
При извлечении ключа
из замка зажигания
Выключатели всех
дверей
Одна дверь открыта,
все остальные двери
закрыты
Исполнительный
механизм замка
двери водителя
При разблокирован
ной или заблокирован
ной двери водителя
Сигнал нагрузки на
лампы освещения
салона
При подаче нагрузки
через многофунк
циональный
предохранитель № 18
