54C382

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 31. Проверка разъема выключателей:
Разъем D10 плафона освещения багажного
отделения, разъем F17 выключателя
задней двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 32.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 32. Проверка работы ламп плафонов
освещения багажного отделения
Убедитесь, что лампы освещения багажного
отделения не перегорели.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 33.

НЕТ :

Замените лампу заднего правого
плафона освещения салона.

ЭТАП 33. Проверка состояния выключателя
задней двери
Замените выключатель задней двери.
См. главу 42, "Дверь",

CTP. 42-59

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 34.

НЕТ :

Замените выключатель задней двери.

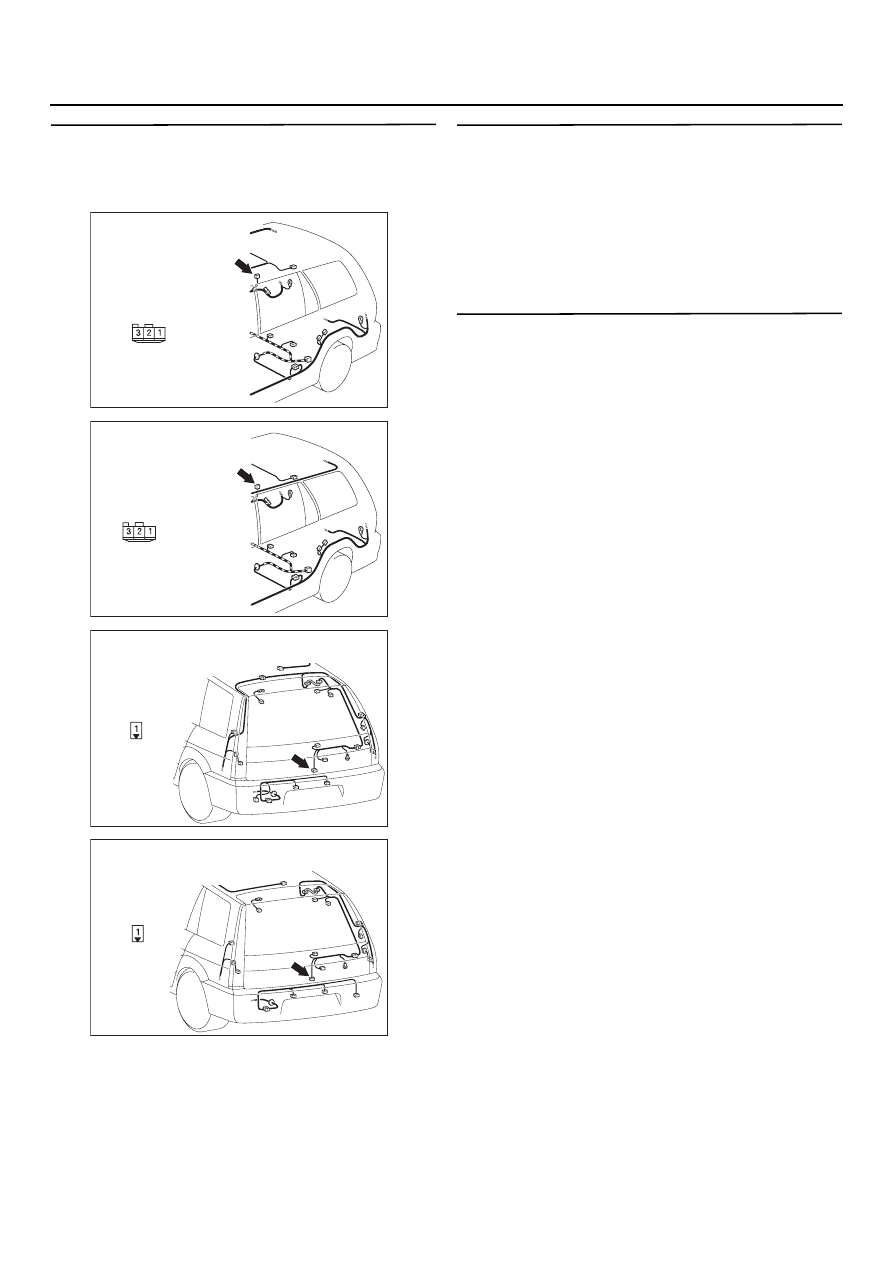

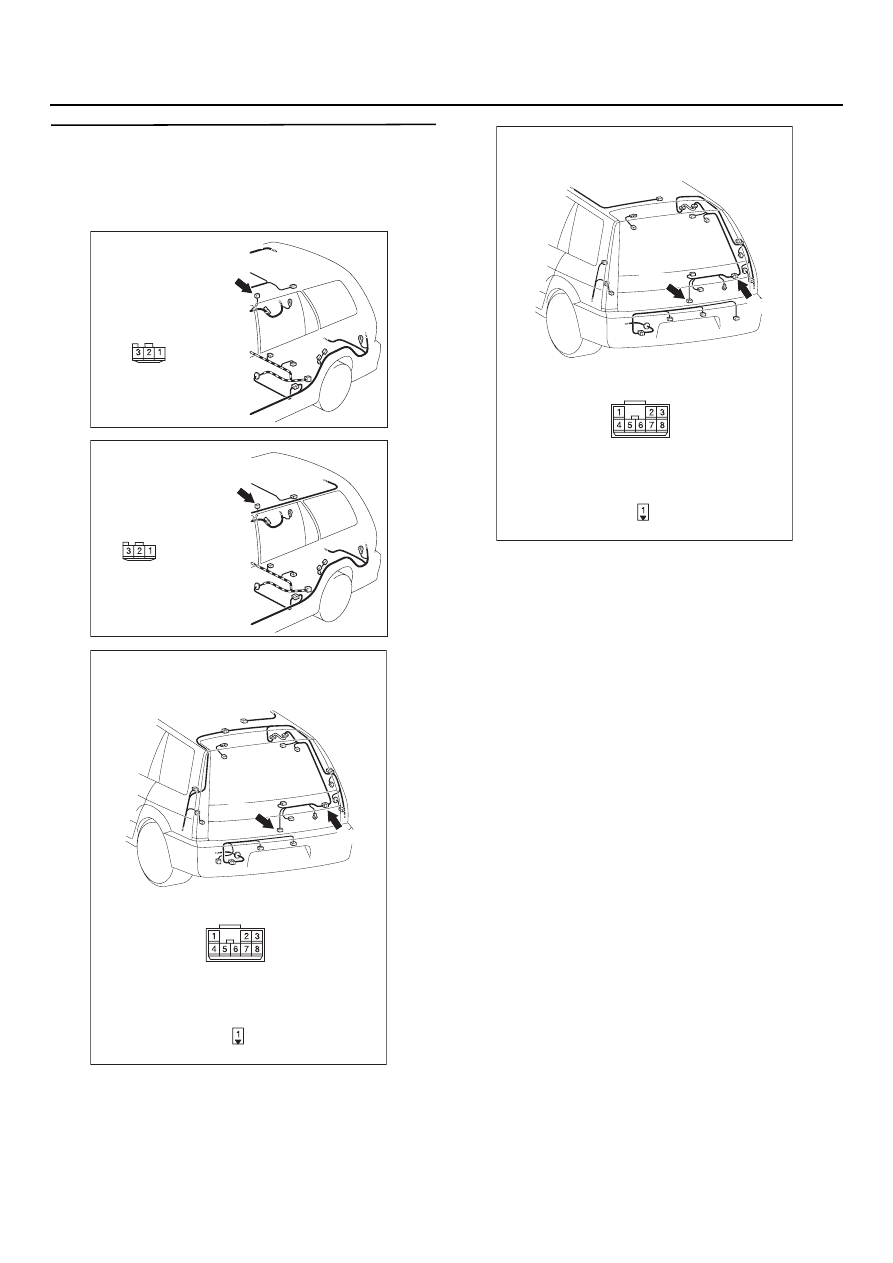

AC303917

Вид со стороны
жгута проводов

AC

Разъем: D10 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления>

AC303923

Вид со стороны
жгута проводов

AB

Разъем: D10 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления>

AC303954

Вид со стороны
жгута проводов

AD

Разъем: F17 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления>

AC303956

Вид со стороны
жгута проводов

AC

Разъем: F17 <Автомобили с кузовом
"Универсал", с правым расположением
органов управления>

54C383

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 34. Проверка состояния жгута
проводов от разъема D10 (клемма № 1)
плафона освещения багажного отделения
до разъема F17 (клемма № 1) выключателя
задней двери

NOTE: Перед проверкой жгута проводов,
проверьте промежуточный разъем F12,
отремонтируйте разъем, в случае
необходимости.

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 35.

НЕТ :

Отремонтируйте жгут проводов.

AC303917

Вид со стороны
жгута проводов

AC

Разъем: D10 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления>

AC303923

Вид со стороны
жгута проводов

AB

Разъем: D10 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления>

AC303955

Разъемы: F12, F17

<Автомобили с кузовом "Универсал",
с левым расположением органов управления>

AE

F12

F17

F12

Вид со стороны
жгута проводов

F17

AC303957

Разъемы: F12, F17

<Автомобили с кузовом "Универсал",
с правым расположением органов управления>

AE

F12

F17

F12

Вид со стороны
жгута проводов

F17

54C384

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 35. Проверка разъема выключателей:
Разъем С225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 36.

НЕТ :

Отремонтируйте неисправный разъем.

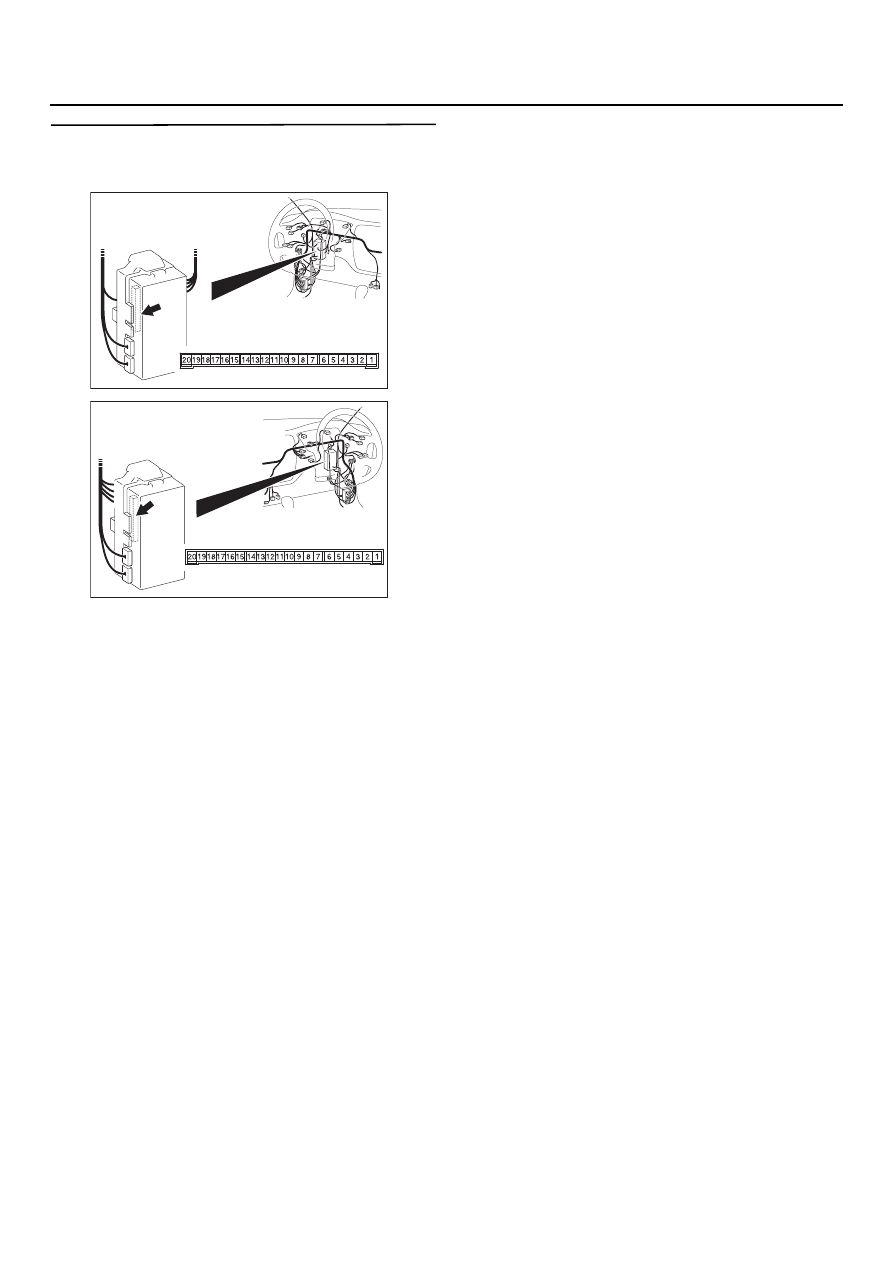

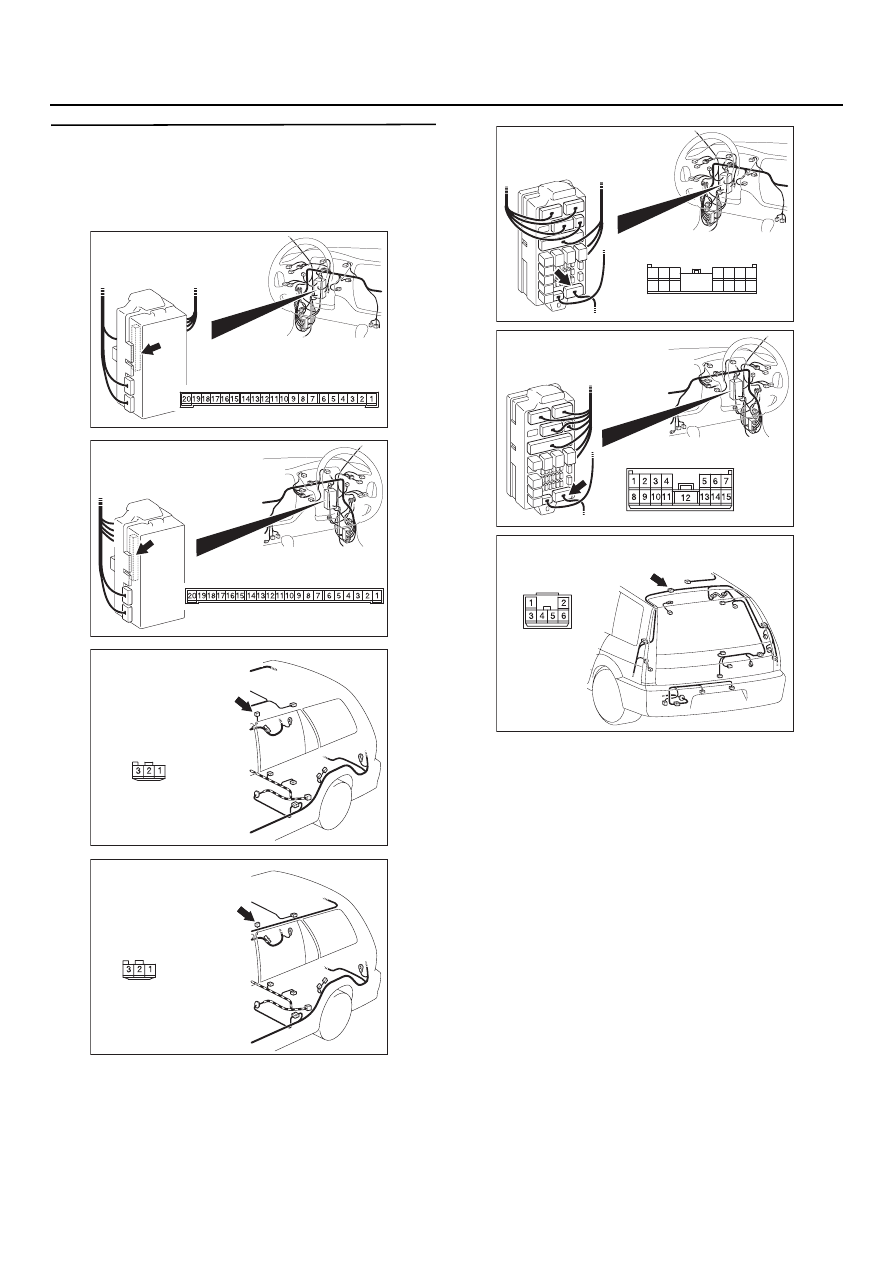

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C385

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Этап 36. Проверка состояния жгута
проводов от разъема С225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D10 (клемма № 3)
плафона освещения багажного отделения

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C215 <Автомобили
с левым расположением органов управления>,
или разъем C216 <Автомобили с правым
расположением органов управления>,
и промежуточный разъем F02 <Автомобили
с левым расположением органов управления>,
отремонтируйте разъем(ы), в случае
необходимости.

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 37.

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303917

Вид со стороны
жгута проводов

AC

Разъем: D10 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления>

AC303923

Вид со стороны
жгута проводов

AB

Разъем: D10 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C216

AG

<Автомобили с правым рулем>

AC303954

Разъем: F02 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления>

AB
