МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 17. Проверка разъема выключателей:
Разъем D
12 заднего левого плафона
освещения салона, разъем D
15
выключателя задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 18.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 18. Проверка ламп левого заднего
плафона освещения салона автомобиля
Убедитесь, что лампа заднего левого плафона
освещения салона не перегорела.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 19.

НЕТ :

Замените лампу заднего левого
плафона освещения салона.

ЭТАП 19. Проверка состояния выключателя
задней правой двери
Проверьте состояние выключателя задней
правой двери. См. главу 42, "Дверь",

CTP. 42-35

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Проверьте состояние выключателя
задней правой двери.

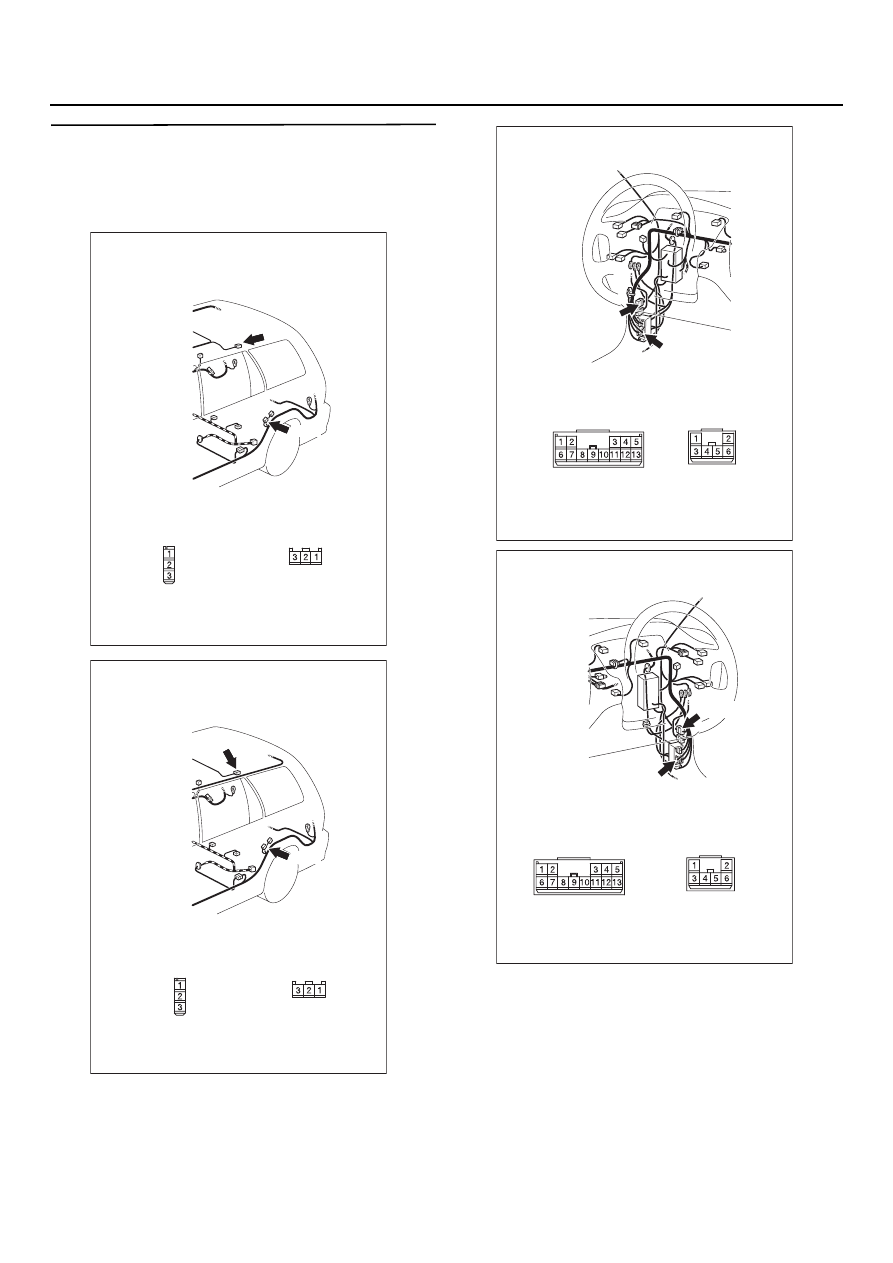

AC303918

D12

AB

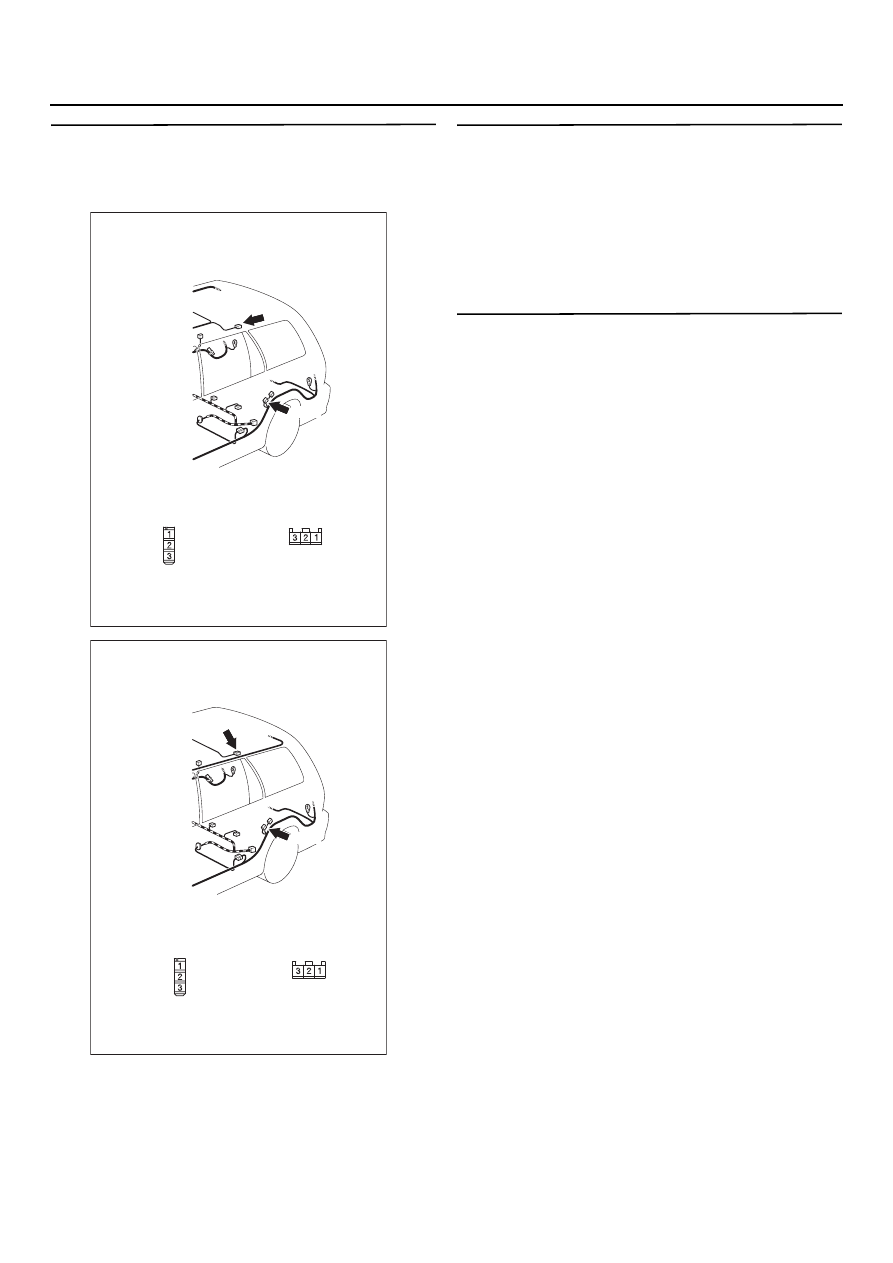

Разъемы: D
12, D
15

Вид со стороны
жгута проводов

D15

Вид со стороны
жгута проводов

D12

D15

<Автомобили с кузовом "Универсал",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

AC303924

D12

AB

Разъемы: D
12, D
15

Вид со стороны
жгута проводов

D15

Вид со стороны
жгута проводов

D12

D15

<Автомобили с кузовом "Универсал",
с правым рсаположением органов управления
и не оборудованные шторкой безопасности>

54C
375

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 20. Проверка жгута проводов от
разъема D
12 (клемма № 2) заднего левого
плафона освещения салона до разъема
D
15 (клемма № 3) выключателя задней
левой двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C31
и С22 <Автомобили с левым расположением
органов управления>, или разъем C23
<Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 21.

НЕТ :

Отремонтируйте жгут проводов.

AC303918

D12

AB

Разъемы: D
12, D
15

Вид со стороны
жгута проводов

D15

Вид со стороны
жгута проводов

D12

D15

<Автомобили с кузовом "Универсал",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

AC303924

D12

AB

Разъемы: D
12, D
15

Вид со стороны
жгута проводов

D15

Вид со стороны
жгута проводов

D12

D15

<Автомобили с кузовом "Универсал",
с правым рсаположением органов управления
и не оборудованные шторкой безопасности>

AC303799

Разъемы: C
22, C
31

AI

C31

C22

<Автомобиль с левым рулем>

C22

C31

AC303815

Разъемы: C
23, C
31

AO

<Автомобиль с правым рулем>

C31

C23

C23

C31

54C
376

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

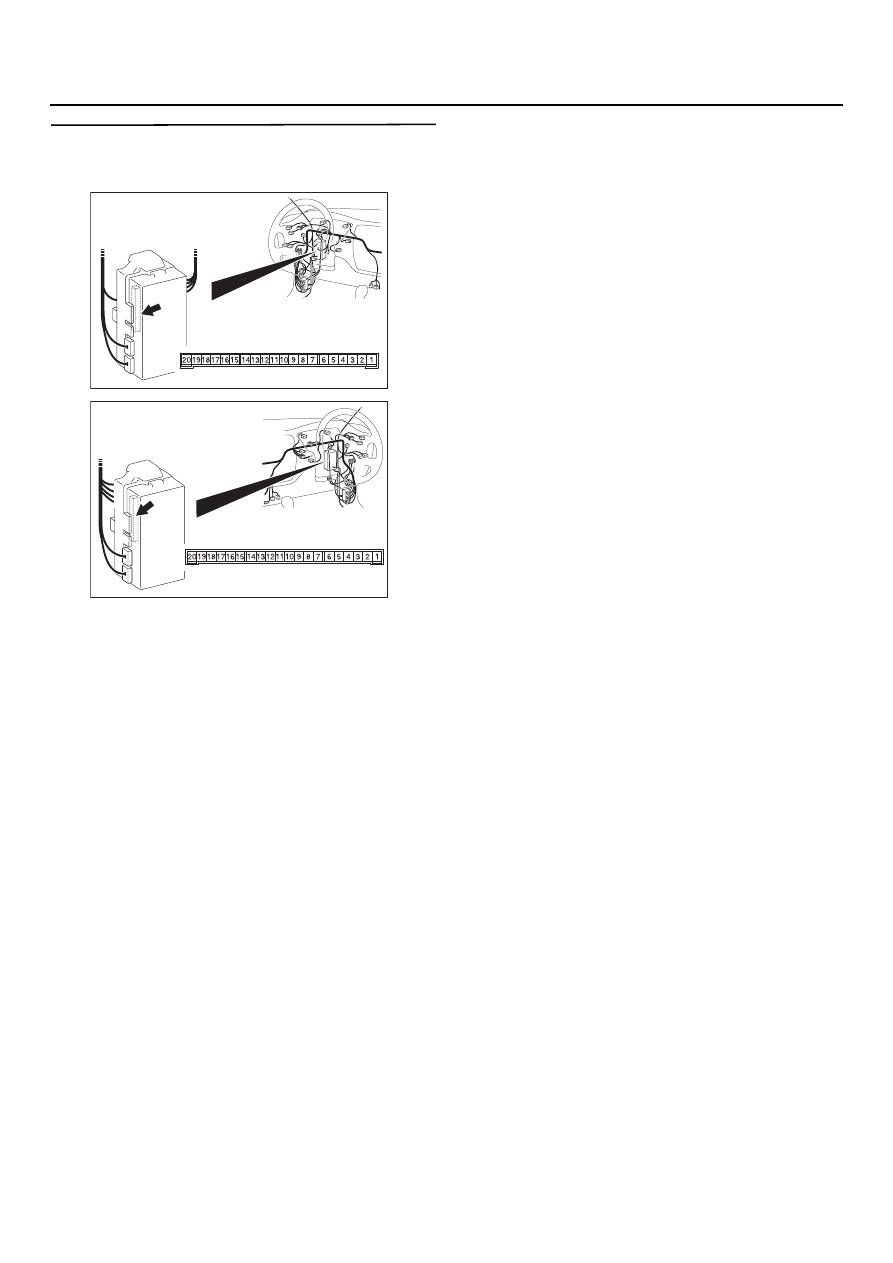

ЭТАП 21. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 22.

НЕТ :

Отремонтируйте неисправный разъем.

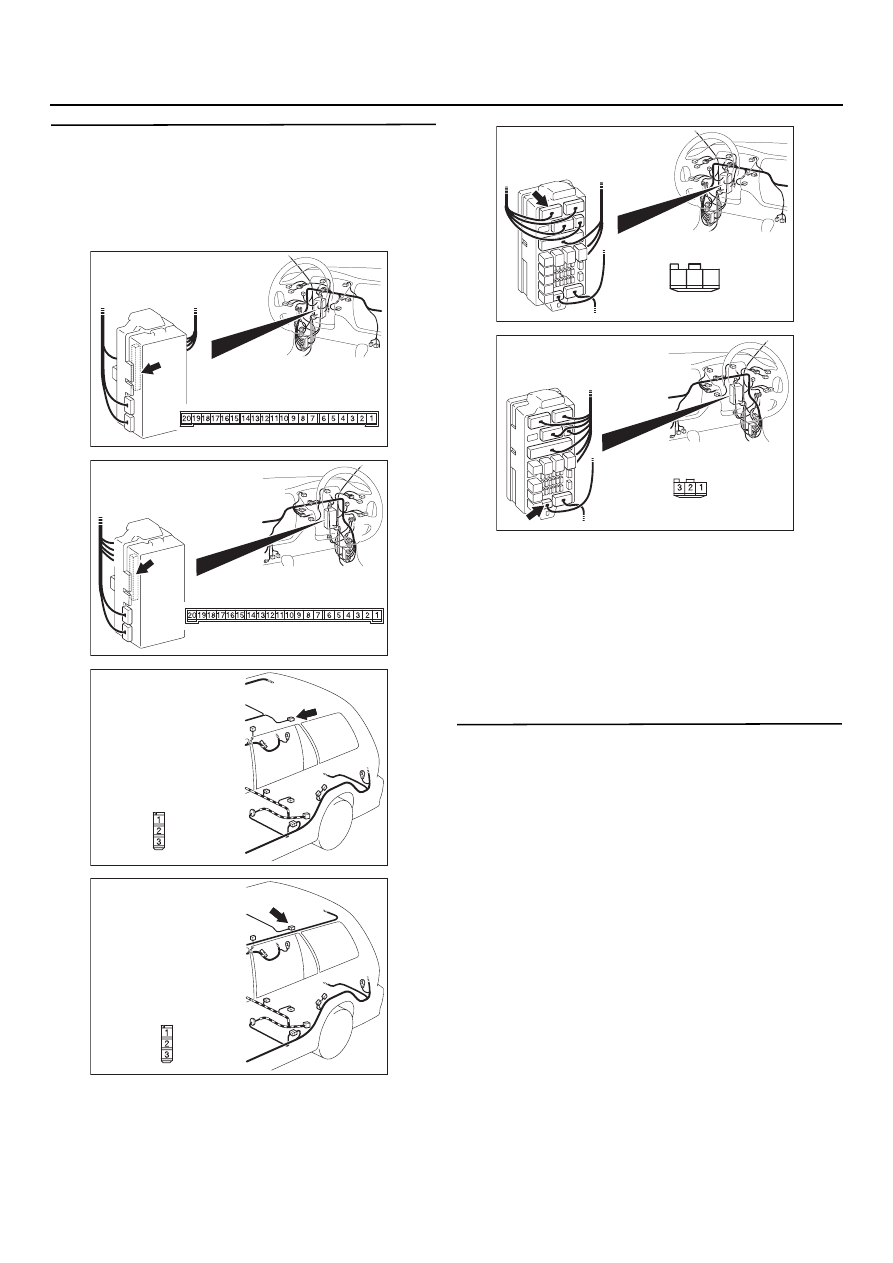

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C
377

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 22. Проверка состояния жгута
проводов от разъема С
225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D
12 (клемма № 3)
заднего левого плафона освещения салона
автомобиля

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C217 монтажного блока, отремонти
руйте разъем, в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 23.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 23. Повторная проверка системы
Убедитесь, что лампы заднего левого плафона
освещения салона зажигаются и гаснут
нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303917

Разъем: D
12

Вид со стороны
жгута проводов

<Автомобили
с кузовом "Универсал",
с левым расположением
органов управления
и не оборудованные
шторкой безопасности>

AF

AC303923

Разъем: D
12

AD

Вид со стороны
жгута проводов

<Автомобили
с кузовом "Универсал",
с правым расположением
органов управления
и не оборудованные
шторкой безопасности>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
217

AH

<Автомобиль с правым рулем>
