Mitsubishi Lancer / Lancer Wagon. Руководство - часть 419





54C402

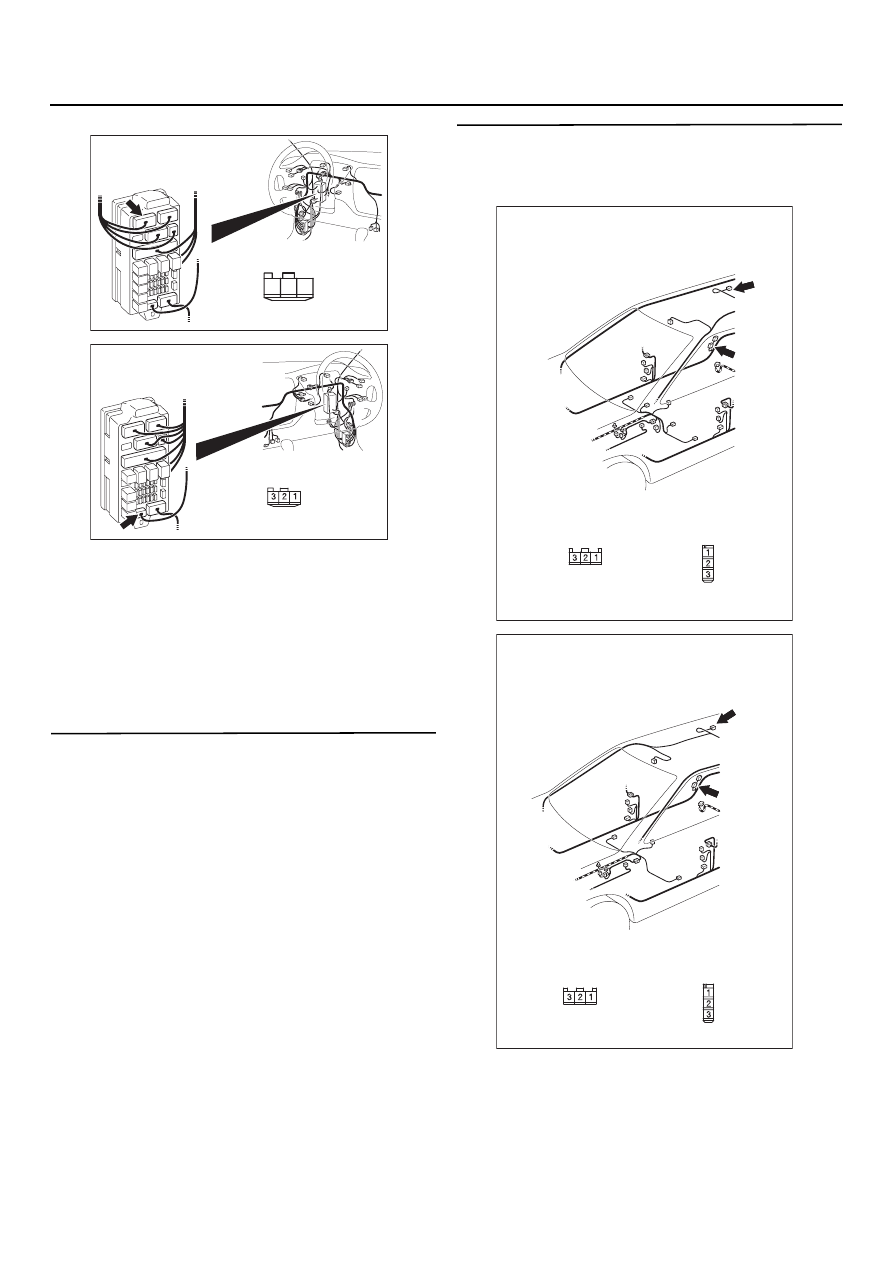

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C217 монтажного блока, отремонти
руйте разъем, в случае необходимости.

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 24.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 24. Повторная проверка системы
Убедитесь, что лампа заднего левого плафона
освещения салона зажигаются и гаснут
нормально.

B: В норме ли результаты проверки?

ДА

 : Неисправность может иметь

периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ

 : Замените электронный блок

управления системой ETACS.

ЭТАП 25. Проверка разъема выключателей:
Разъем D09 заднего правого плафона
освещения салона, разъем D07
выключателя задней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 26.

НЕТ :

Отремонтируйте неисправный разъем.

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C217

AH

<Автомобиль с правым рулем>

AC303916

Вид со стороны
жгута проводов

D07

D09

AB

Разъемы: D07, D09

Вид со стороны
жгута проводов

D09

<(Автомобили с кузовом "Седан",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

D07

AC303922

Вид со стороны
жгута проводов

D07

D09

AB

Разъемы: D07, D09

Вид со стороны
жгута проводов

D09

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и не оборудованные шторкой безопасности>

D07

54C403

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

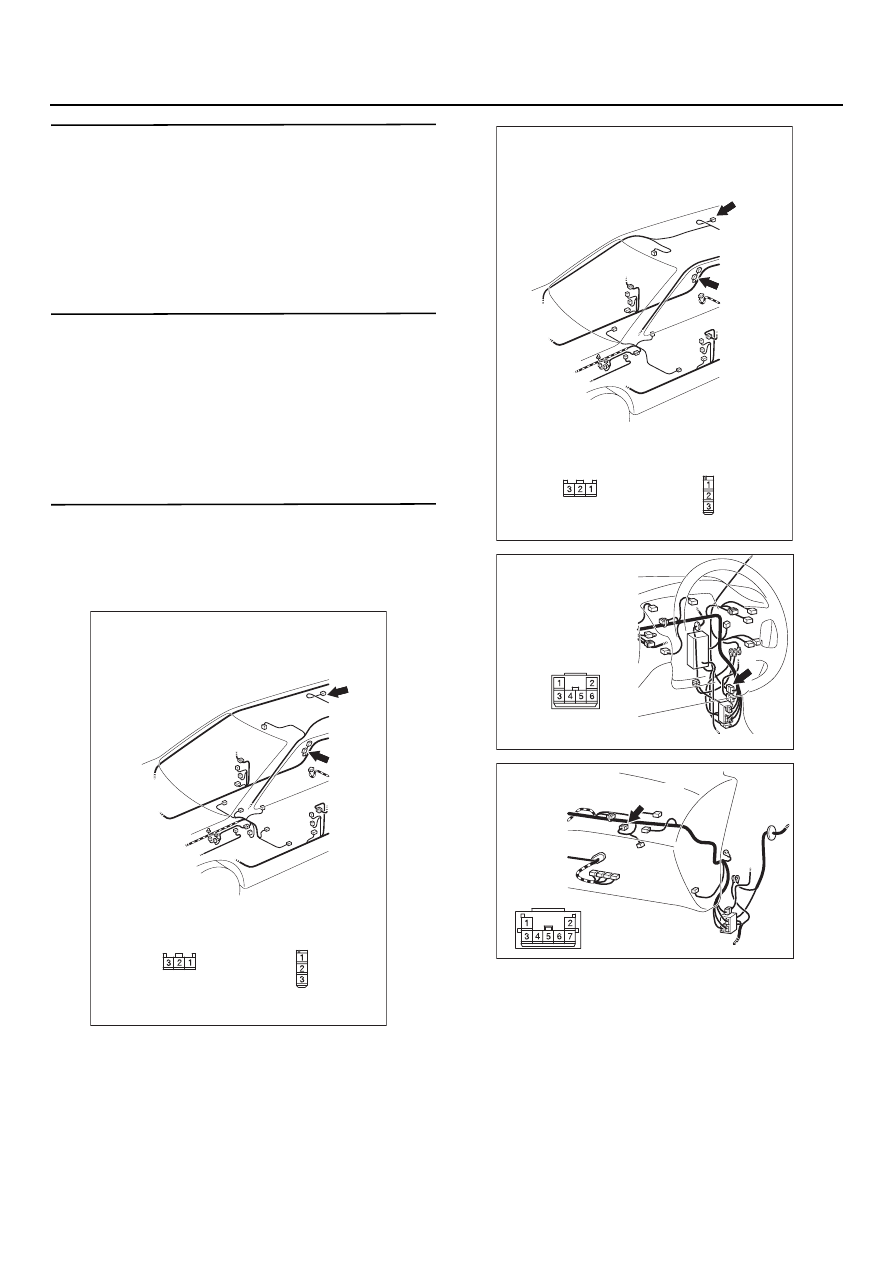

ЭТАП 26. Проверка ламп правого заднего
плафона освещения салона
Убедитесь, что лампа заднего правого плафона
освещения салона не перегорела.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 27.

НЕТ :

Замените лампу заднего правого
плафона освещения салона.

ЭТАП 27. Проверка состояния выключателя
задней правой двери
Проверьте состояние выключателя задней
правой двери. См. главу 42, "Дверь",

CTP. 42-69

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 28.

НЕТ :

Проверьте состояние выключателя
задней правой двери.

ЭТАП 28. Проверка жгута проводов от
разъема D09 (клемма № 2) заднего правого
плафона освещения салона до разъема
D07 (клемма № 3) выключателя задней
левой двери

NOTE:

AC303916

Вид со стороны
жгута проводов

D07

D09

AB

Разъемы: D07, D09

Вид со стороны
жгута проводов

D09

<(Автомобили с кузовом "Седан",
с левым расположением органов управления
и не оборудованные шторкой безопасности>

D07

AC303922

Вид со стороны
жгута проводов

D07

D09

AB

Разъемы: D07, D09

Вид со стороны
жгута проводов

D09

<Автомобили с кузовом "Универсал",
с правым расположением органов управления
и не оборудованные шторкой безопасности>

D07

AC303814

Разъем: C31
<Автомобиль
с правым рулем>

AG

AC303804 AC

C106

Разъем: C106
<Автомобиль с левым рулем>

54C404

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

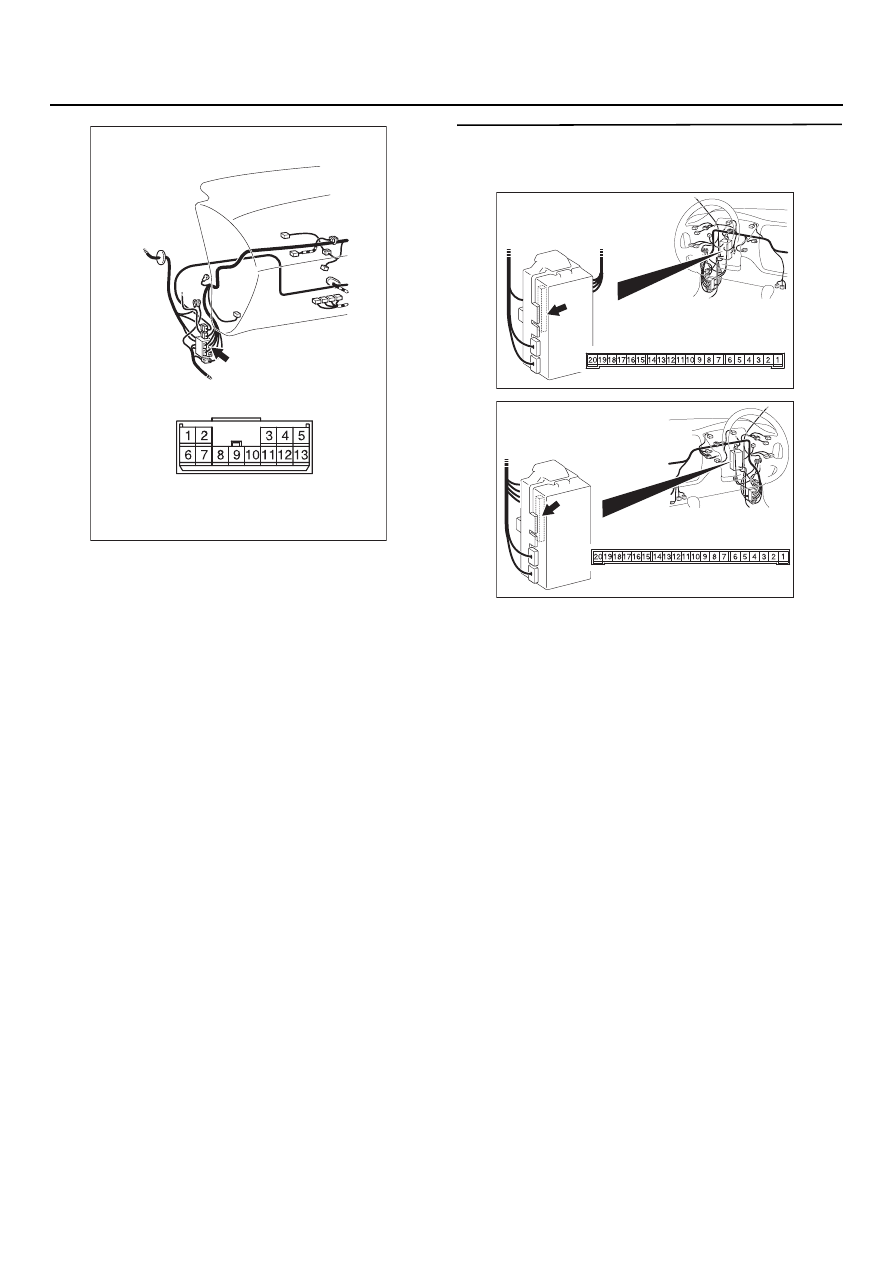

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C31
и С116 <Автомобили с левым расположением
органов управления>, или разъем C120
<Автомобили с правым расположением орга
нов управления>, отремонтируйте разъем(ы)
в случае необходимости.

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 29.

НЕТ :

Отремонтируйте жгут проводов.

B:

ЭТАП 29. Проверка разъема выключателей:
Разъем С225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 30.

НЕТ :

Отремонтируйте неисправный разъем.

AC303817

Разъем: C120

AC

<Автомобиль с правым рулем>

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C405

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

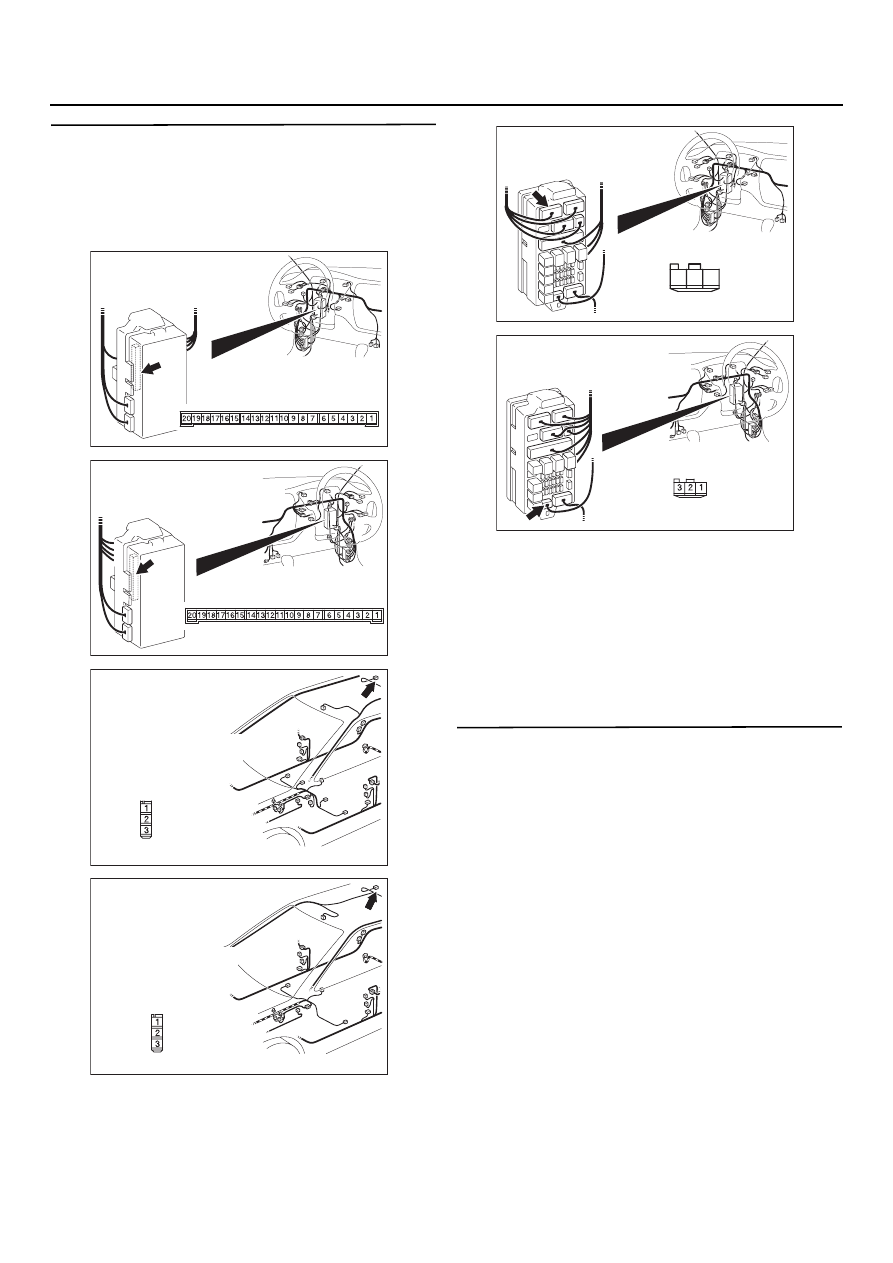

ЭТАП 30. Проверка состояния жгута
проводов от разъема С225 (клемма № 6)
электронного блока управления системой
ETACS до разъема D09 (клемма № 3)
заднего правого плафона освещения салона
автомобиля

NOTE:

Перед проверкой жгута проводов, проверьте
разъем C217 монтажного блока, отремонти
руйте разъем, в случае необходимости.

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 31.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 31. Повторная проверка системы
Убедитесь, что лампа заднего правого плафона
освещения салона зажигается и гаснет
нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303915 AK

Вид со стороны
жгута проводов

Разъем: D09 <Автомобили
с кузовом "Универсал",
с левым расположением
органов управления
и не оборудованные
шторкой безопасности>

AC303921 AH

Вид со стороны
жгута проводов

Разъем: D09 <Автомобили
с кузовом "Универсал",
с правым расположением
органов управления
и не оборудованные
шторкой безопасности>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C217

AH

<Автомобиль с левым рулем>

3

1

2

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C217

AH

<Автомобиль с правым рулем>
