Mitsubishi Lancer / Lancer Wagon. Руководство - часть 394

54C
302

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

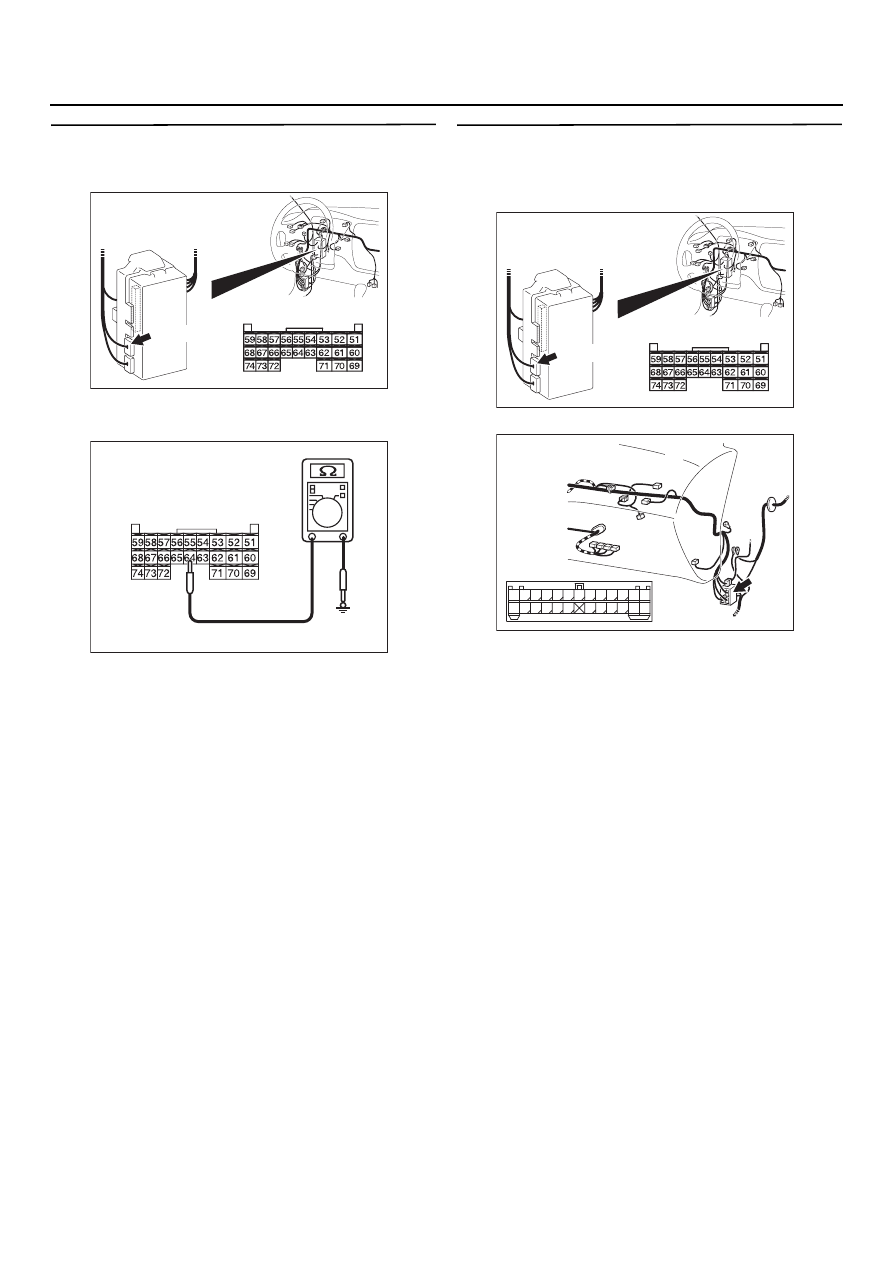

ЭТАП 6. Измерение сопротивления
на разъеме С
227 электронного блока
управления системой ETACS

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

электронного блока управления системой
ETACS и "массой".

•

Измерьте сопротивление между
разъемом С227 (клемма № 64)
электронного блока управления системой
ETACS и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Переходите к этапу 7.

ЭТАП 7. Проверка состояния жгута проводов
между разъемом С
227 (клемма № 64)
электронного блока управления системой
ETACS и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C114, отремонтируйте
разъем, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC400966 AH

Разъем С227
(Вид со стороны жгута проводов)

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303804 AN

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
114
<Автомобиль с левым рулем>

54C
303

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

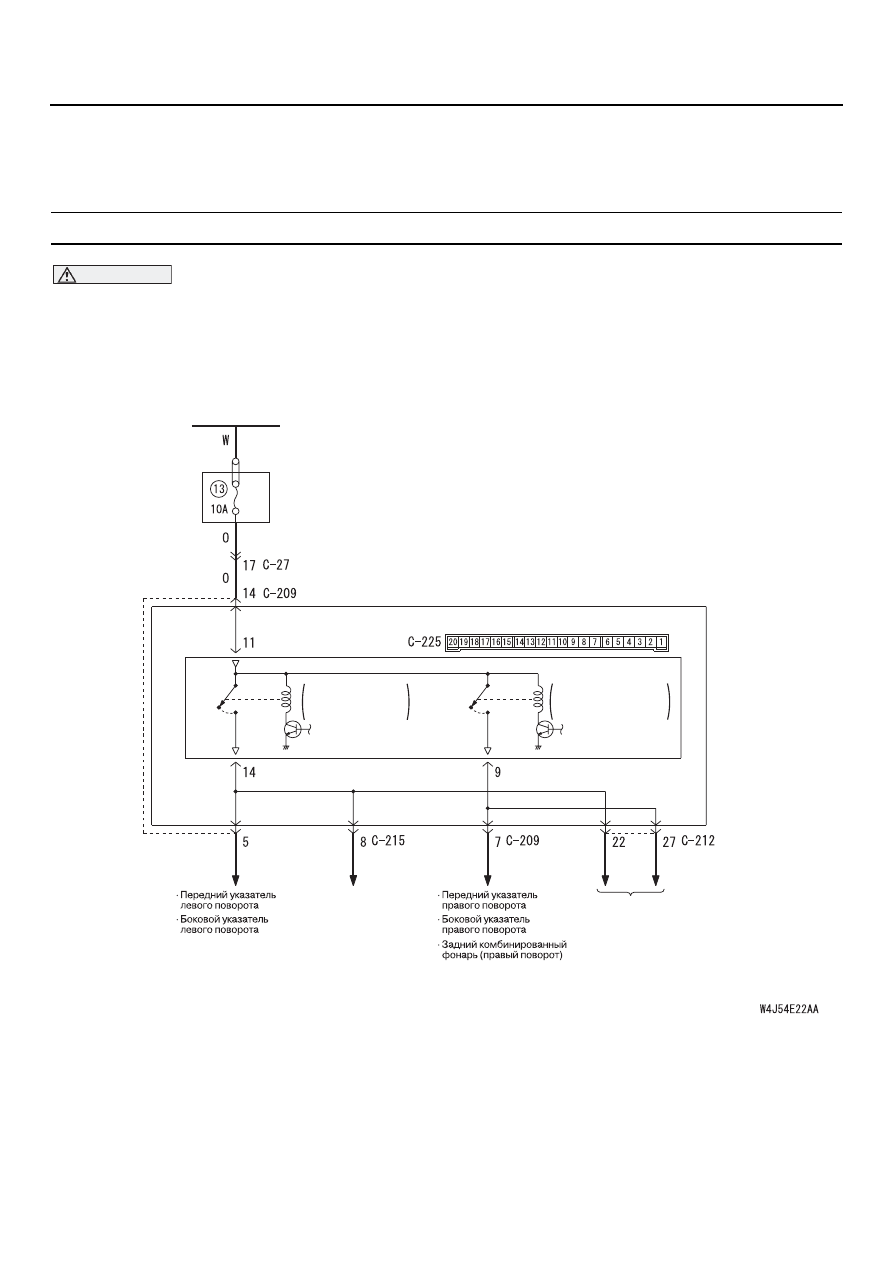

ФУНКЦИЯ МИГАНИЯ ЛАМП
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

МЕТОДИКА ПРОВЕРКИ J
1: Указатели поворота не загораются

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

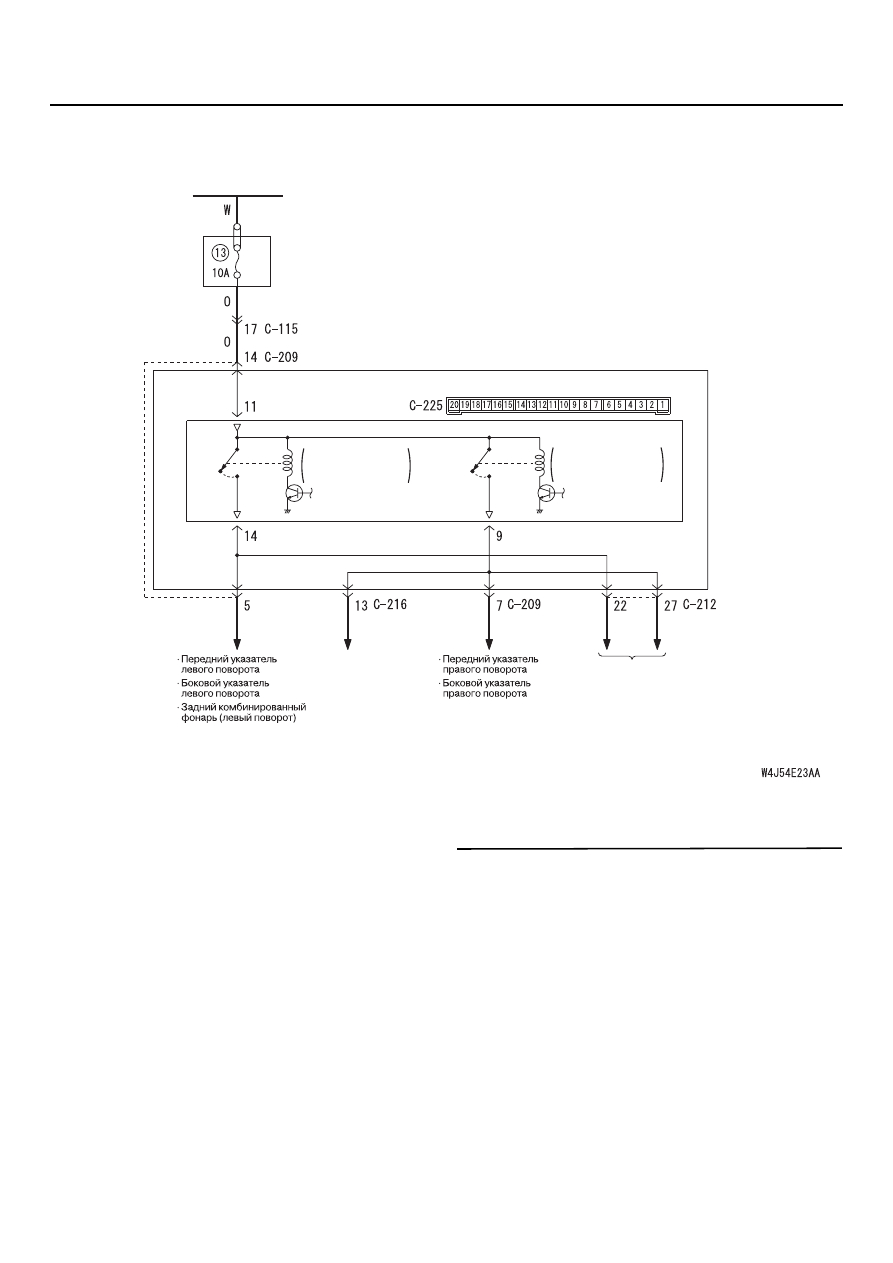

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Аккумуляторная
батарея

ЭБУ системы ETACS

БЛОК
РЕЛЕ

Реле указателей
поворота: левый
поворот

Реле указателей
поворота: правый
поворот

Задний
комбинированный
фонарь
(левый поворот)

КОМБИНАЦИЯ
ПРИБОРОВ

Вид на разъем со стороны монтажного блок

Цепь питания указателей поворота

(автомобиль с левым расположением органов управления

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

54C
304

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если все сигналы поворота не загораются,
возможны неисправности в замке зажигания
(IG1), во входной цепи сигналов поворота
или в электронном блоке управления системой
ETACS.

Возможные причины

•

Неисправность подрулевого переключателя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы системы
аварийной сигнализации
Убедитесь в том, что лампы аварийной
сигнализации горят нормально.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Переходите к этапу 2.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Аккумуляторная
батарея

ЭБУ системы ETACS

БЛОК
РЕЛЕ

Реле указателей
поворота: левый
поворот

Реле указателей
поворота: правый
поворот

Задний
комбинированный
фонарь
(правый поворот)

КОМБИНАЦИЯ
ПРИБОРОВ

Вид на разъем со стороны монтажного блока

Цепь питания указателей поворота

(автомобиль с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

54C
305

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

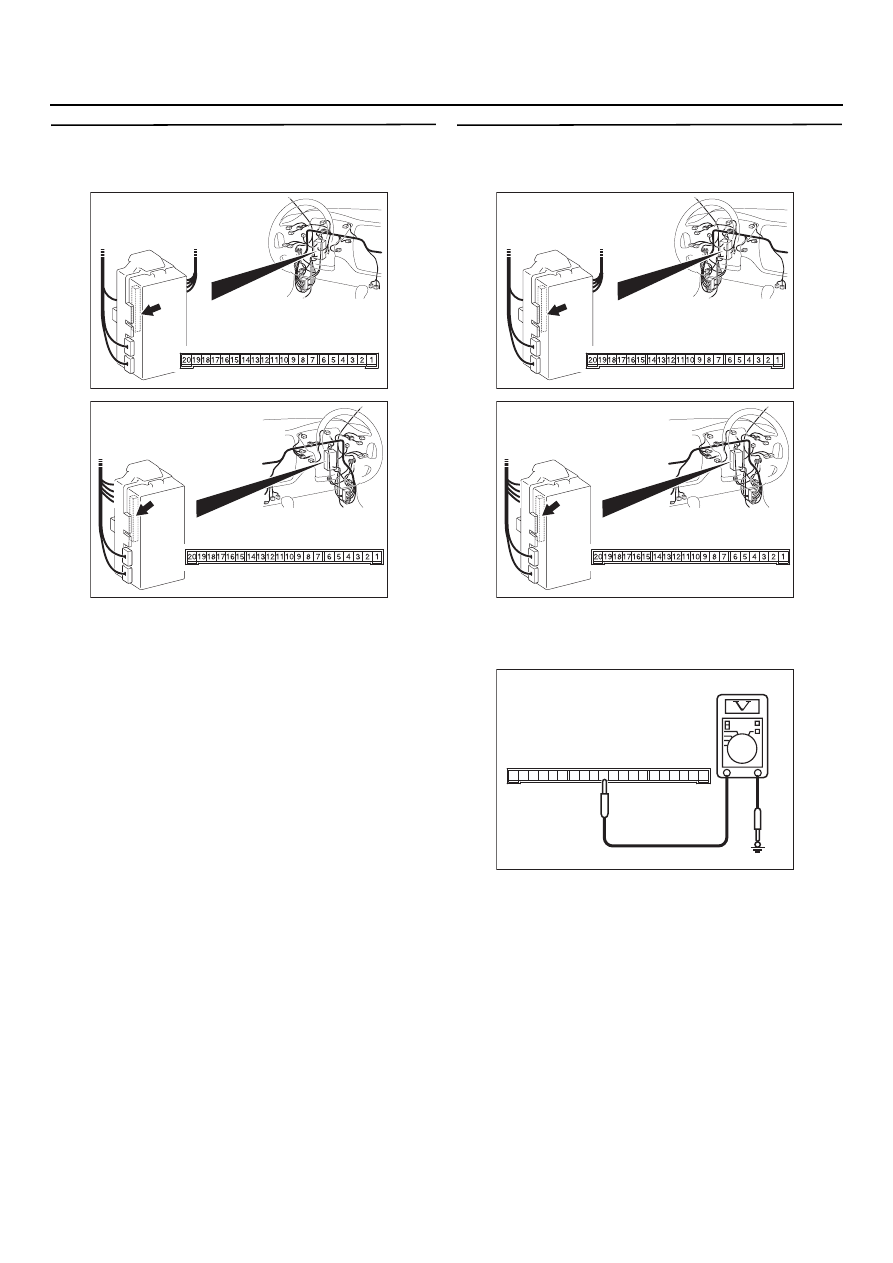

ЭТАП 2. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Измерение напряжения на разъеме
С
225 электронного блока управления
системой ETACS

(1) Снимите электронный блок управления

системой ETACS, измерения проводите
со стороны монтажного блока.

(2) Измерение напряжения между разъемом

С225 (клемма № 11) электронного блока
управления системой ETACS и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC301541DI

Разъем: С225
(Вид со стороны
монтажного блока)

2019

7

13

17

18

1615 14

10

11

12

9 8

2

6 5

3

4

1
