Mitsubishi Lancer / Lancer Wagon. Руководство - часть 392

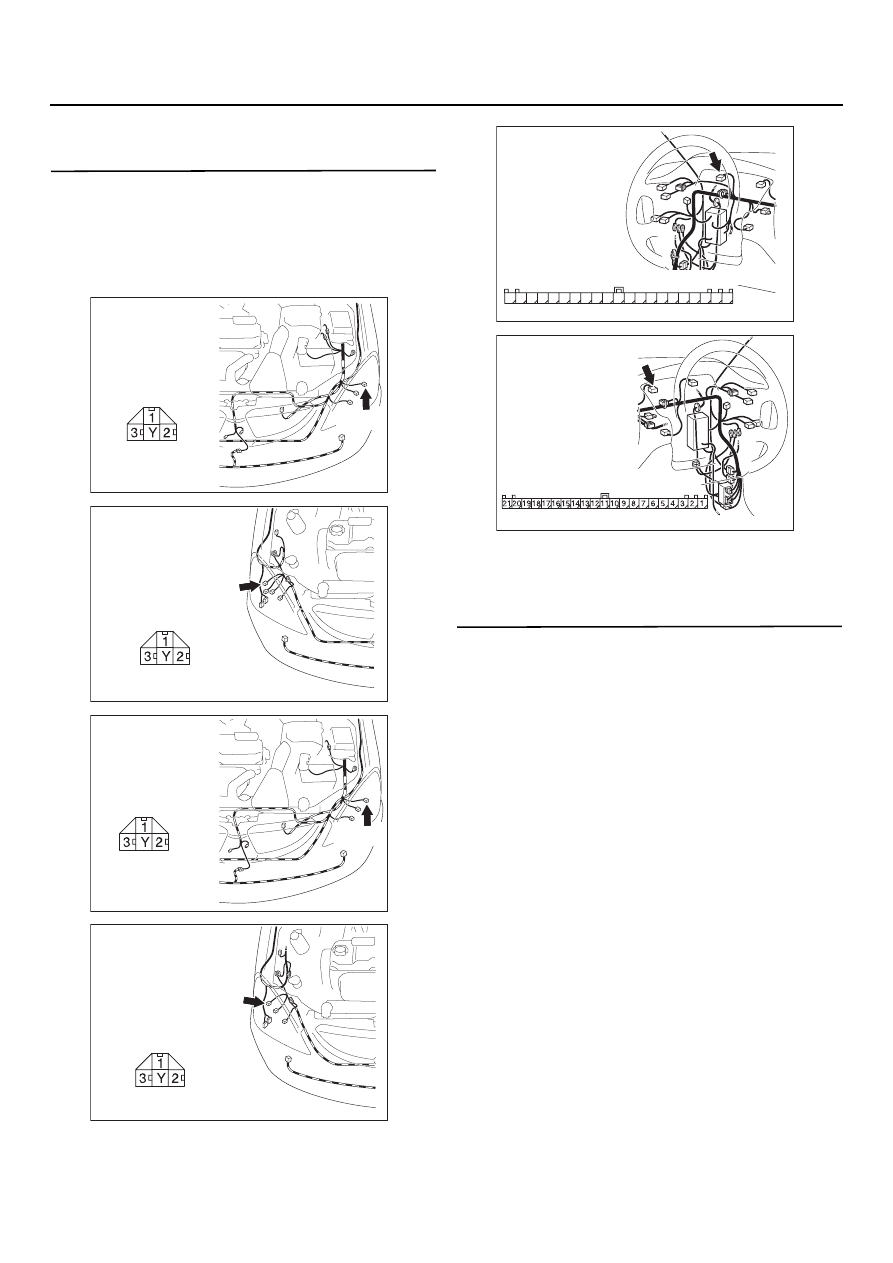

54C
294

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
A
29 <Правая фара головного света>, A
14
<Левая фара головного света> разъемы
узла фар головного света или разъем C
04
<Индикатор включения дальнего света>
разъема комбинации приборов

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния ламп фар
головного света и индикатора включения
дальнего света
Проверьте состояние ламп(ы) на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените неисправные лампы.

AC303857

Вид со стороны
жгута проводов

Разъем: A
14
<Автомобиль
с левым рулем>

AC

A14(B)

AC303839

Разъем: A
29
<Автомобиль
с левым рулем>

AG

A29(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A
14
<Автомобиль
с правым рулем>

AB

Вид со стороны
жгута проводов

A14(B)

AC303825

Разъем: A
29
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

A29(B)

AC303798

Разъем: C
04
<Автомобиль
с левым рулем>

AE

Вид со стороны жгута проводов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AC303814

Разъем: C
04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

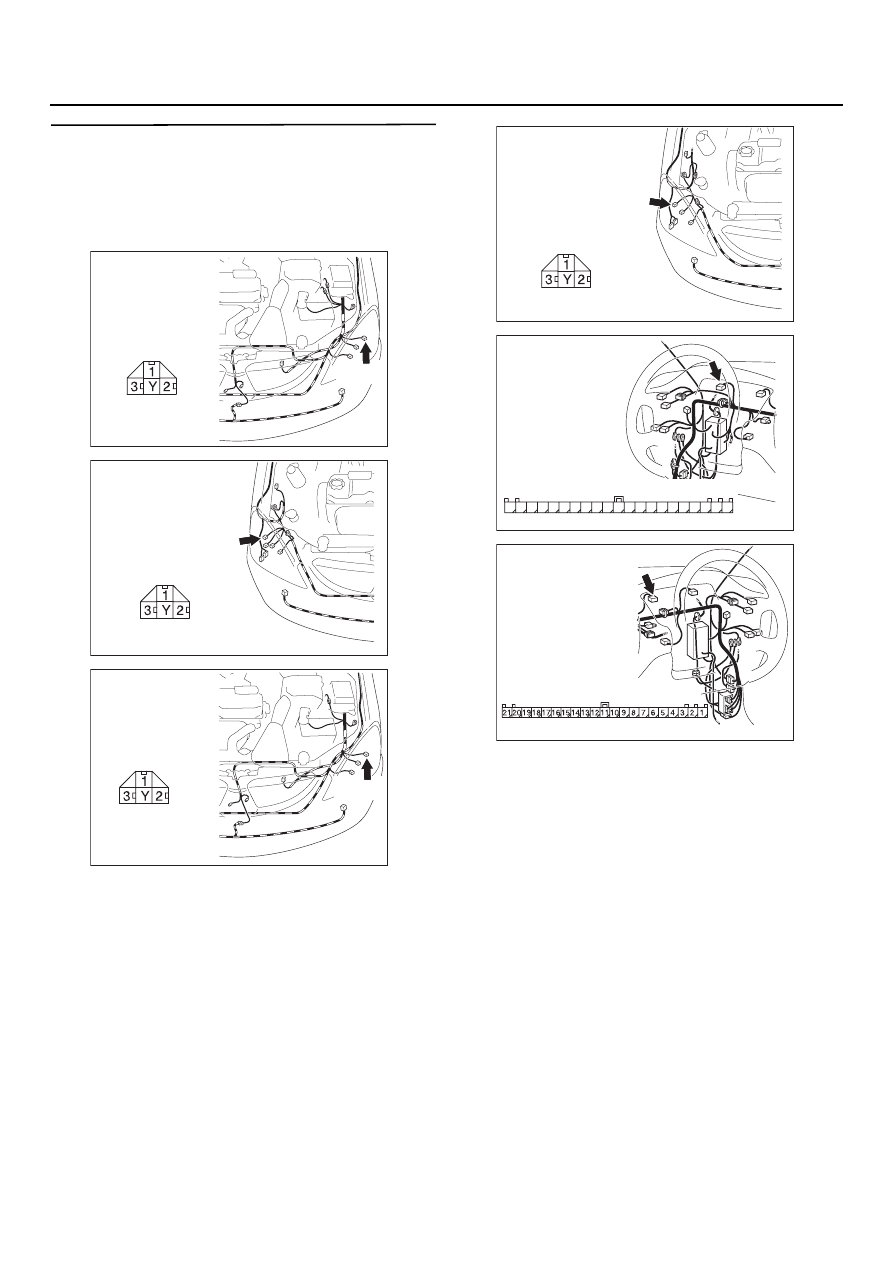

54C
295

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Измерение сопротивления на
разъеме A
29 <Правая фара головного
света>, разъеме A
14 <Левая фара
головного света> узла фар головного света
или на разъеме C
04 <Индикатор включения
дальнего света> панели приборов

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

фонаря и "массой".

AC303857

Вид со стороны
жгута проводов

Разъем: A
14
<Автомобиль
с левым рулем>

AC

A14(B)

AC303839

Разъем: A
29
<Автомобиль
с левым рулем>

AG

A29(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A
14
<Автомобиль
с правым рулем>

AB

Вид со стороны
жгута проводов

A14(B)

AC303825

Разъем: A
29
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

A29(B)

AC303798

Разъем: C
04
<Автомобиль
с левым рулем>

AE

Вид со стороны жгута проводов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AC303814

Разъем: C
04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

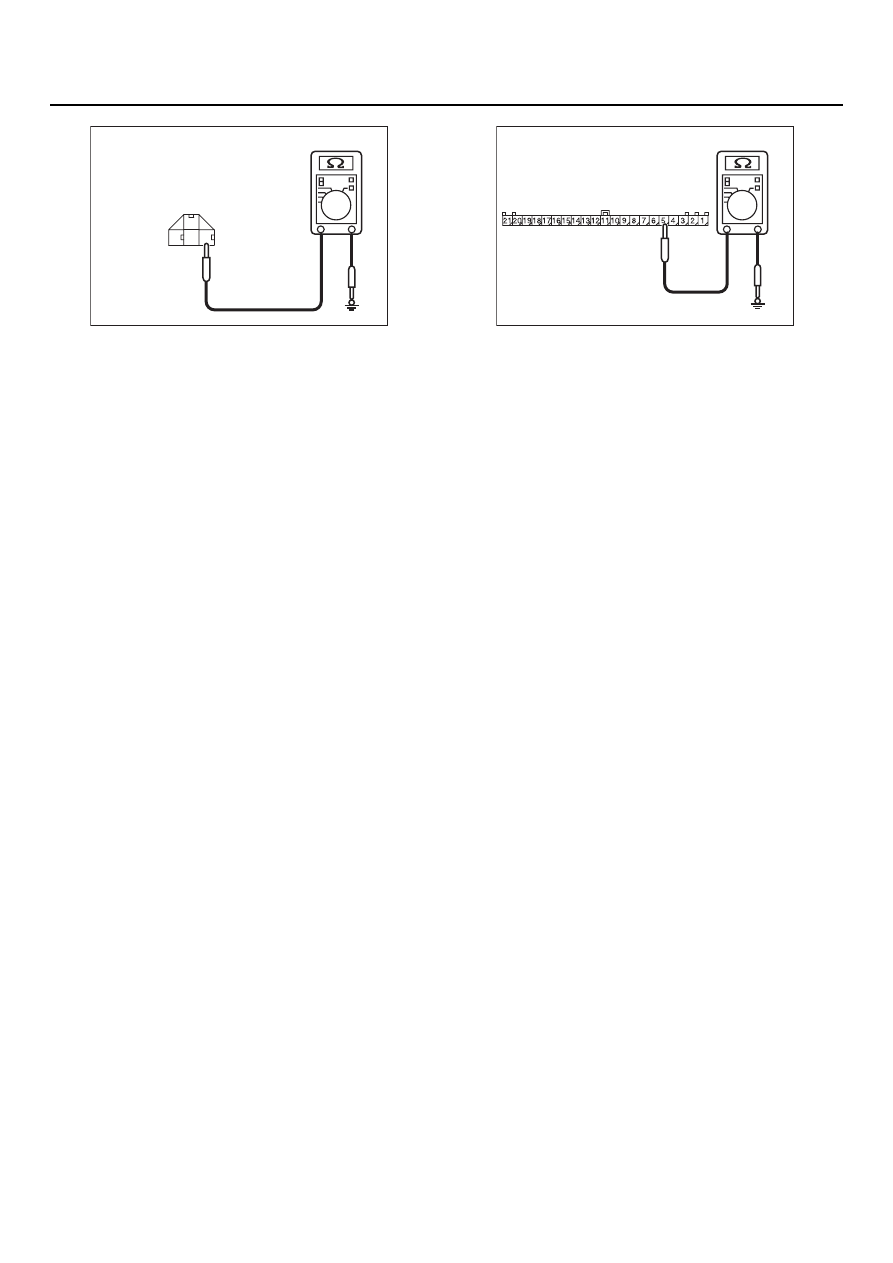

54C
296

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Измерьте сопротивление между разъемом A29

(клемма № 2) <Правая фара головного
света> фары головного света
в сборе и "массой".

Измерьте сопротивление между разъемом A14

(клемма № 2) <Левая фара головного света>
фары головного света в сборе и "массой".

Измерьте сопротивление между разъемом C04

(клемма № 5) <Индикатор включения
дальнего света> комбинации  приборов

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC301541

Y

1

3

2

DG

Разъемы А14, А29
(Вид со стороны жгута проводов)

AC301541 DH

Разъем С04
(Вид со стороны
жгута поводов)

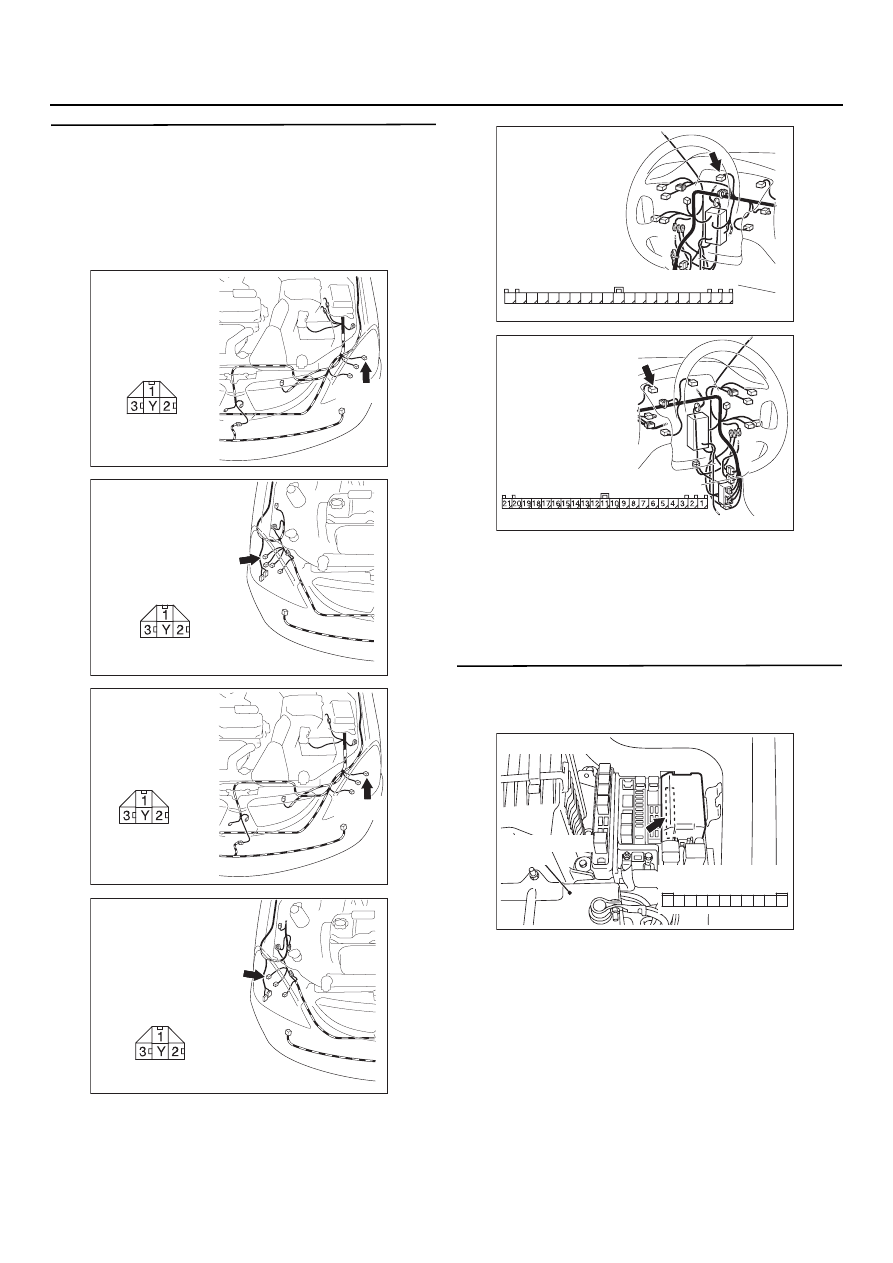

54C
297

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка жгута проводов
от разъема A
29 <Правая фара головного
света> или от разъема A
14 <Левая фара
головного света> (клемма № 2) или от
разъема C
04 <Индикатор включения
дальнего света> комбинации приборов
(клемма № 5) до "массы"

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем А
10Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303857

Вид со стороны
жгута проводов

Разъем: A
14
<Автомобиль
с левым рулем>

AC

A14(B)

AC303839

Разъем: A
29
<Автомобиль
с левым рулем>

AG

A29(B)

Вид со стороны
жгута проводов

AC303824

Разъем: A
14
<Автомобиль
с правым рулем>

AB

Вид со стороны
жгута проводов

A14(B)

AC303825

Разъем: A
29
<Автомобиль
с правым рулем>

AD

Вид со стороны
жгута проводов

A29(B)

AC303798

Разъем: C
04
<Автомобиль
с левым рулем>

AE

Вид со стороны жгута проводов

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

AC303814

Разъем: C
04
<Автомобиль
с правым рулем>

AC

Вид со стороны жгута проводов

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея
