МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

AC303825

Разъем: A
25
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

A25(B)

AC

AC303946

Разъемы: F
11, F
15, F
18, F
21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Разъем F11  вид
со стороны жгута
проводов

Разъем F18  вид
со стороны жгута
проводов

AC

F11(B)

F15(GR)

F18(GR)

Разъем F15  вид
со стороны жгута
проводов

Разъем F21  вид
со стороны жгута
проводов

F21(B)

AC303957

Разъемы: F
11, F
15, F
19, F
18, F
21

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AC

F11(B)

F15(GR)

F18(GR)

F21(B)

F19(GR)

Вид со стороны
жгута проводов

F11

Вид со стороны
жгута проводов

F18

Вид со стороны
жгута проводов

F15

Вид со стороны
жгута проводов

F21

F19

54C
291

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C115 <Задние фонари,
фонарь освещения номерного знака или
индикатора включения задних фонарей>,
разъем C120 <Заднего фонаря или для
автомобиля с кузовом "Универсал"  фонарь
освещения номерного знака> или разъем F19
<Универсал  фонарь  освещения номерного
знака>, соединительный разъем C103
<Правый задний фонарь, Седан  фонарь
освещения номерного знака или индикатор
включения задних фонарей>, разъем
монтажного блока C209 <Правый задний
фонарь, Седан  фонарь освещения номерного
знака или индикатор включения задних
фонарей>, разъем C212 <Индикатор
включения задних фонарей> или разъем C216
<Правый задний фонарь, Седан  освещение
номерного знака или индикатор включения
задних фонарей> отремонтируйте разъем(ы)
в случае необходимости.

•

Проверьте состояние выходных линий
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА

 : Переходите к этапу 9.

НЕТ

 : Отремонтируйте жгут проводов.

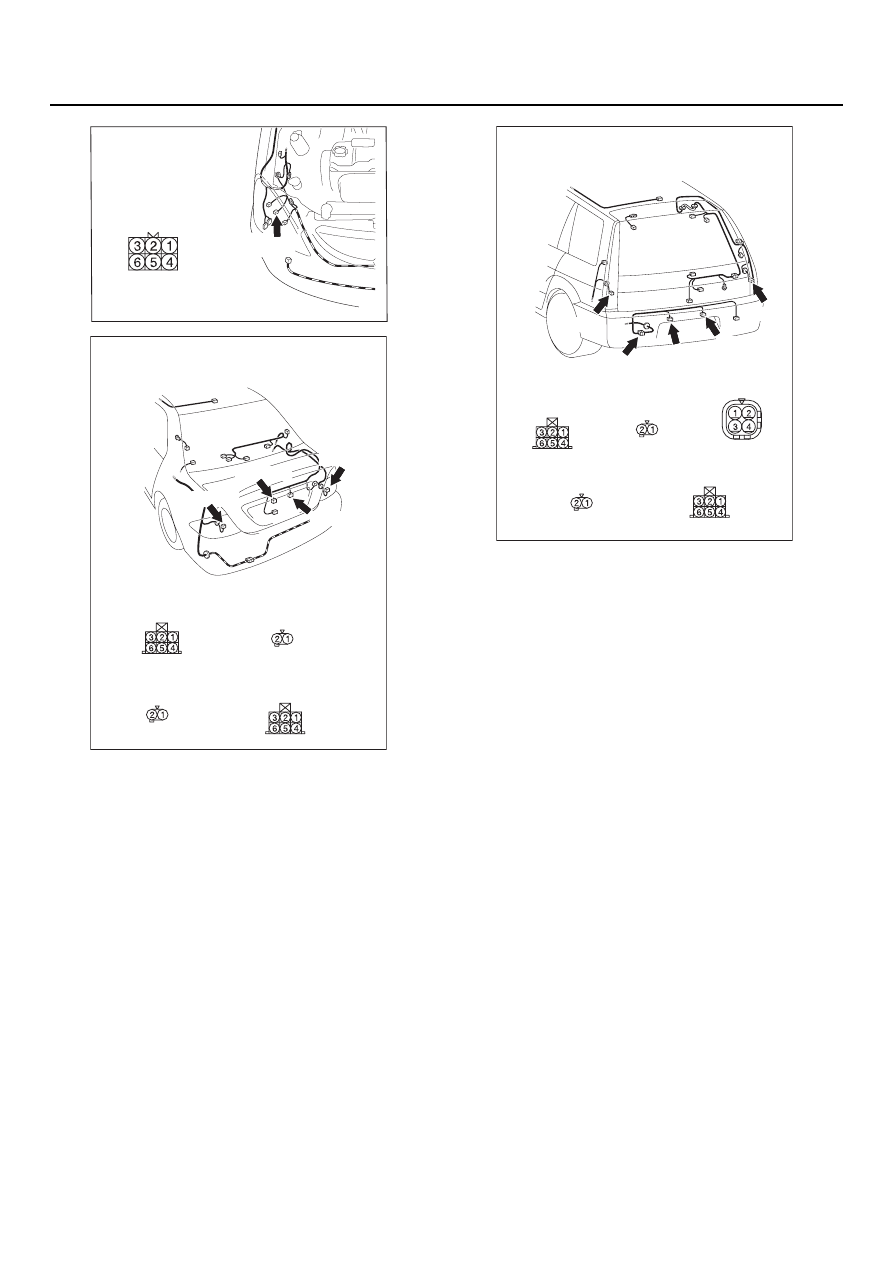

AC303818

Разъем: C
103
<Автомобили
с правым рулем>

AD

C103(GR)

AC303817

Разъем: C
115, C
120

AD

<Автомобиль с правым рулем>

C115

C120

C115

C120

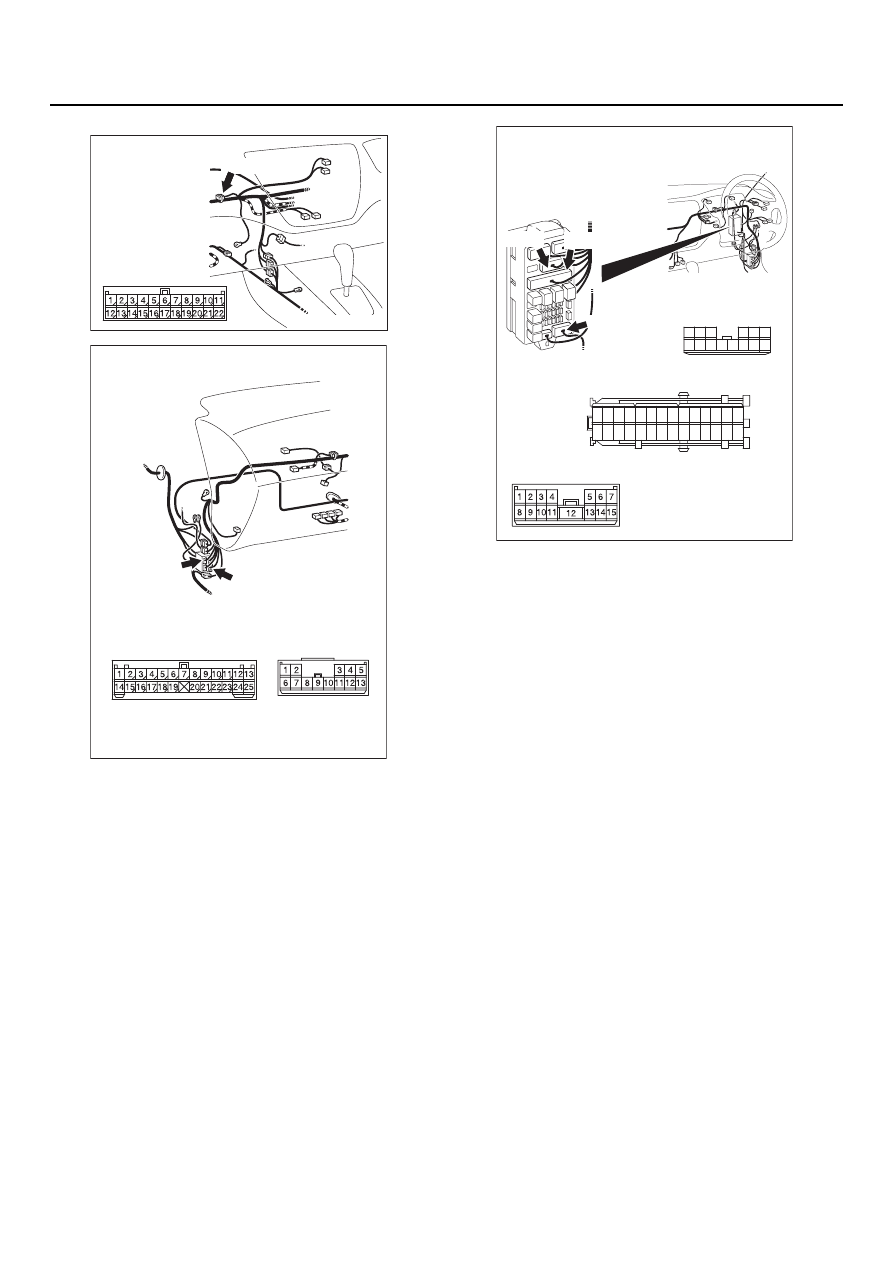

AC303823

Разъемы: C
209, C
212, C
216

ADZ

C216

C212

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

C209

C209

Вид со стороны
жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

C212

Вид со стороны
жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

C216

Вид со стороны
жгута проводов

54C
292

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 9. Повторная проверка системы
Проверьте освещение фонарями заднего света,
габаритов автомобиля и номерного знака.

B: В норме ли результаты проверки?

Все фонари дают нормальное освещение :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Задние фонари не горят :

Замените патроны ламп заднего
комбинированного фонаря в сборе.

Фонари габаритного света не горят :

Замените патрон лампы габаритного

света.

Фонари освещения номерного знака не горят :

Замените патрон лампы освещения
номерного знака.

Индикатор включения задних фонарей
не горит :

Замените комбинацию приборов
в сборе.

54C
293

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ I
8: Фара(ы) головного света не горит(ят)
<включая индикатор включения дальнего света>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не горят фары головного света или
индикаторы дальнего света, то возможны
неисправности или перегорание в разъемах
жгутов проводов, ламп или предохранителей.

Возможные причины

•

Неисправность ламп фар головного света.

•

Неисправность лампы индикатора
включения дальнего света.

•

Повреждение жгута проводов или разъемов.

КОМБИНАЦИЯ
ПРИБОРОВ

Передний ЭБУ

Фары
головного света

(Левая)

(Правая)

Реле фар
головного света:
"дальний свет"

Реле фар
головного света:
"ближний свет"

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОК
РЕЛЕ

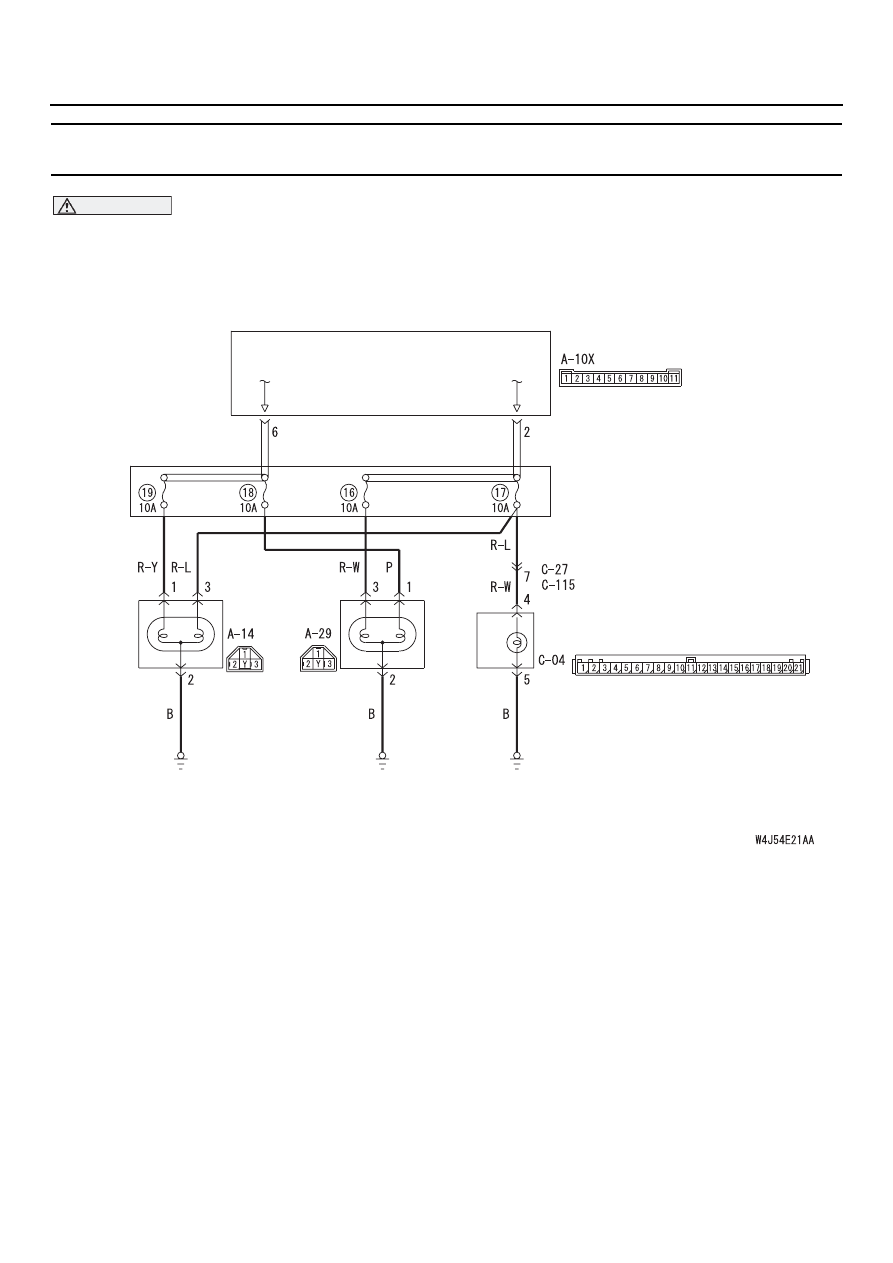

Цепь фар головного света

<Автомобиль с левым рулем>

<Автомобиль с правым рулем>

Индикатор "Дальний свет"
