Mitsubishi Lancer / Lancer Wagon. Руководство - часть 390

54C
286

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

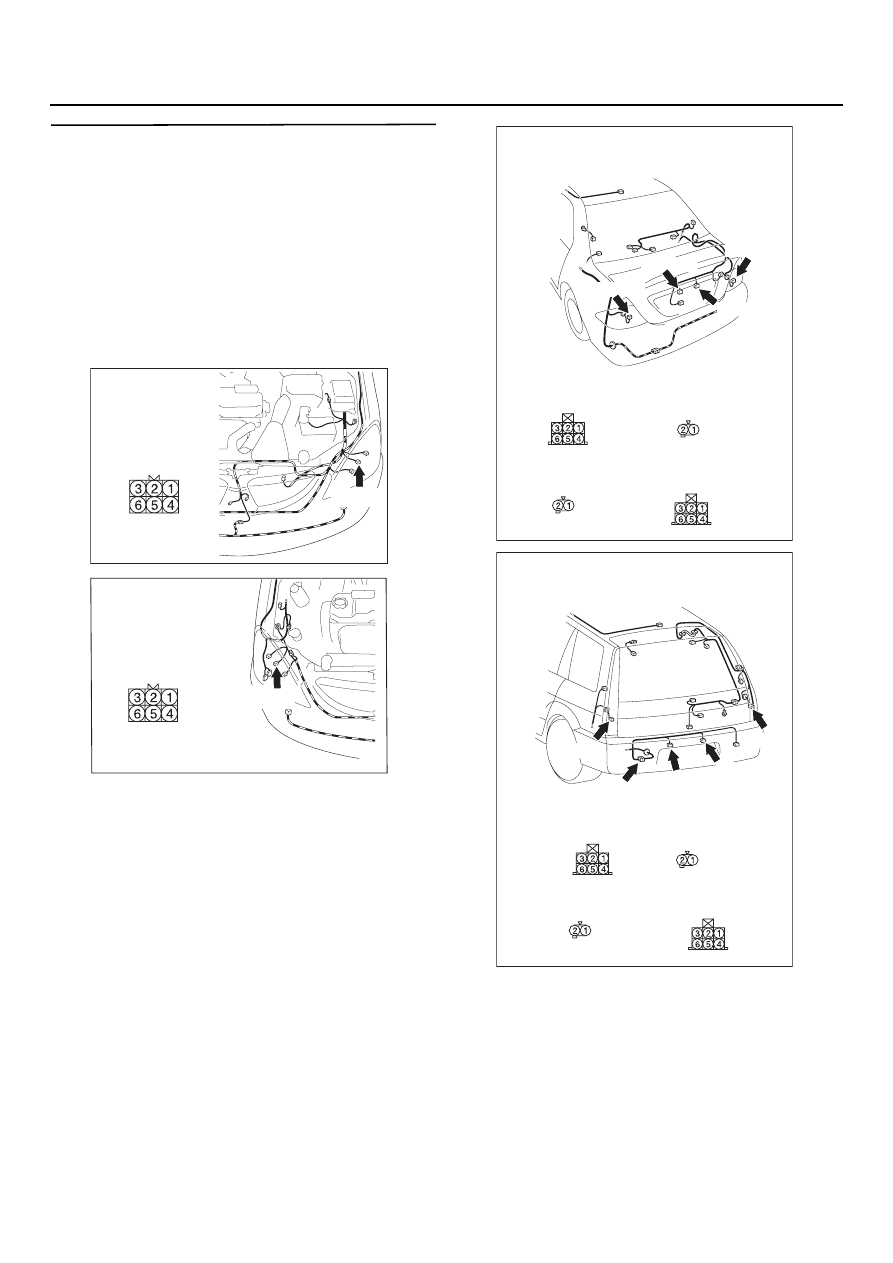

ЭТАП 5. Измерение сопротивления на
разъеме F
21 <Левый задний фонарь> или
на разъеме F
11 <Правый задний фонарь>
заднего комбинированного фонаря, на
разъеме A
15 <Левый габаритный фонарь>
или на разъеме A
25 <Правый габаритный
фонарь> переднего комбинированного
фонаря, на разъеме F
18 <Левая лампа
освещения номерного знака> или на
разъеме F
15 <Правая лампа освещения
номерного знака> фонаря освещения
номерного знака

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

фонаря и "массой".

AC303824

Разъем: A
15
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

A15(B)

AC303825

Разъем: A
25
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

A25(B)

AC

AC303946

Разъемы: F
11, F
15, F
18, F
21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Разъем F11  вид
со стороны жгута
проводов

Разъем F18  вид
со стороны жгута
проводов

AC

F11(B)

F15(GR)

F18(GR)

Разъем F15  вид
со стороны жгута
проводов

Разъем F21  вид
со стороны жгута
проводов

F21(B)

AC303957

Разъемы: F
11, F
15, F
18, F
21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AG

F11(B)

F15(GR)

F18(GR)

F21(B)

F19(GR)

Разъем F11  вид
со стороны жгута
проводов

Разъем F18  вид
со стороны жгута
проводов

Разъем F15  вид
со стороны жгута
проводов

Разъем F21  вид
со стороны жгута
проводов

54C
287

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

•

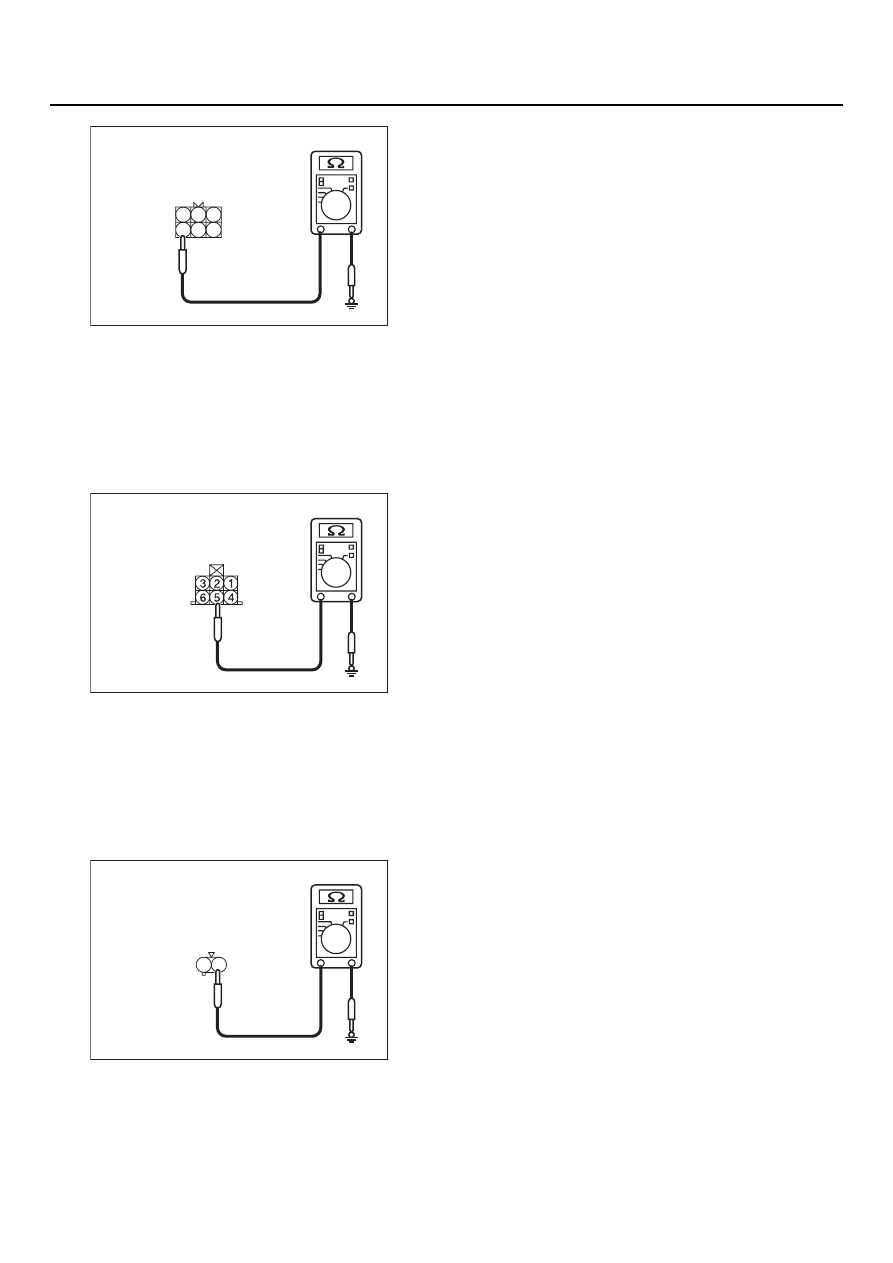

Измерьте сопротивление между разъемом A15

(клемма № 6) <Левый габаритный фонарь>
переднего комбинированного фонаря и
"массой".

•

Измерьте сопротивление между разъемом
A25 (клемма № 6) <Правый габаритный
фонарь> переднего комбинированного
фонаря и "массой".

•

Измерьте сопротивление между разъемом F21

(клемма № 5) <Левый задний фонарь>
заднего комбинированного фонаря и
"массой".

•

Измерьте сопротивление между разъемом
F11 (клемма № 5) <Правый задний фонарь>
заднего комбинированного фонаря и
"массой".

•

Измерьте сопротивление между разъемом F18

(клемма № 1) <левый фонарь освещения
номерного знака> фонаря освещения
номерного знака и "массой".

•

Измерьте сопротивление между разъемом

F15 (клемма № 1) <Правый фонарь
освещения номерного знака> фонаря
освещения номерного знака и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

AC301541DD

Разъемы: F15, F25
(Вид со стороны
жгута проводов)

5

6

3 2

4

1

AC301541 DE

Разъемы: F11, F21
(Вид со стороны
жгута проводов)

AC301541 DF

Разъемы: F15, F18
(Вид со стороны
жгута проводов)

2 1

54C
288

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

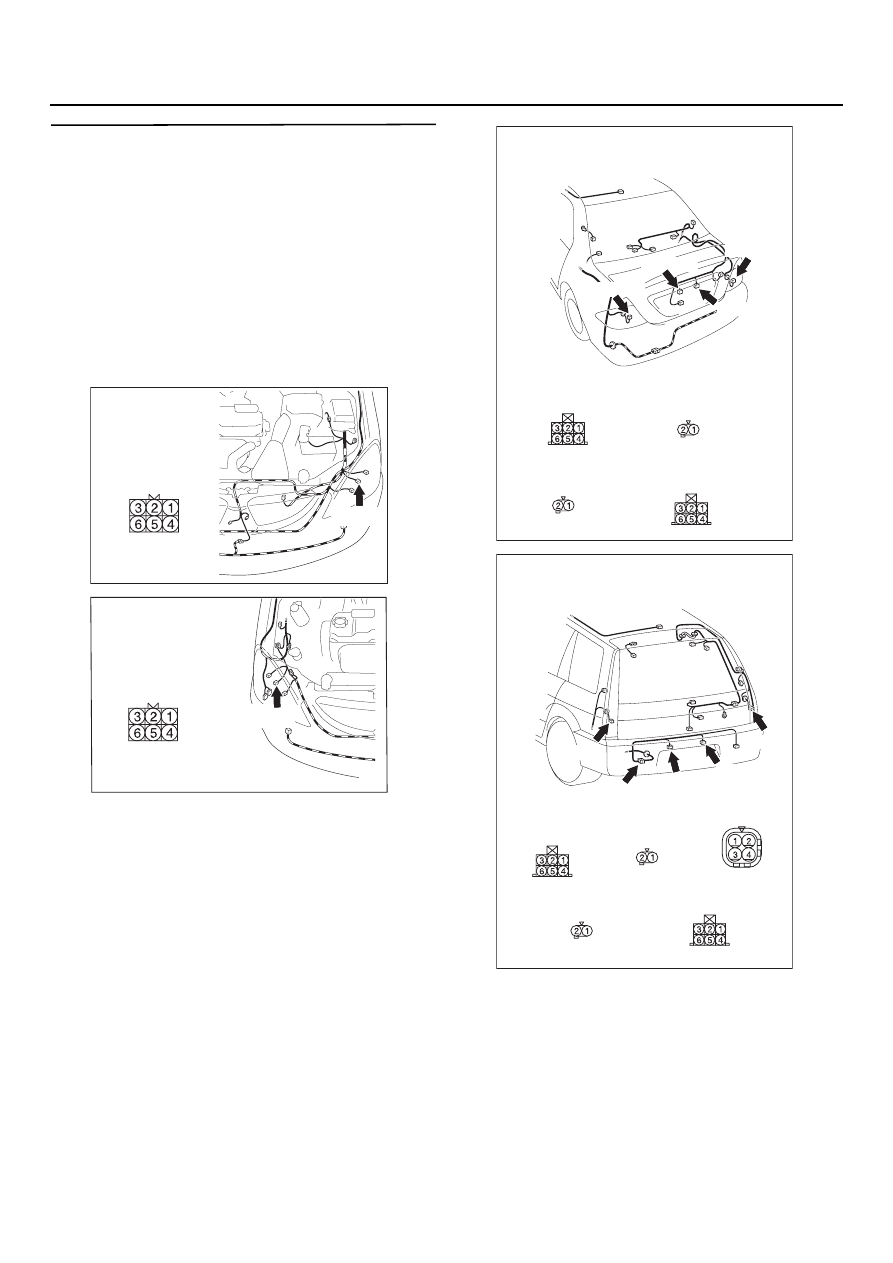

ЭТАП 6. Проверка состояния жгута проводов
от разъема F
21 <Левый задний фонарь>
или разъема F
11 <Правый задний фонарь>
заднего комбинированного фонаря (клемма
№ 5), разъема A
15 <Левый габаритный
фонарь> или разъема A
25 <Правый
габаритный фонарь> переднего
комбинированного фонаря (клемма № 6),
разъема F
18 <Левый фонарь освещения
номерного знака> или разъема F
15
<Правый фонарь освещения номерного
знака> фонаря освещения номерного знака
(клемма № 1) до "массы"

NOTE: Перед проверкой жгута проводов,
проверьте промежуточный разъем F19
<Универсал  фонарь освещения номерного
знака> отремонтируйте разъем в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303824

Разъем: A
15
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

A15(B)

AC303825

Разъем: A
25
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

A25(B)

AC

AC303946

Разъемы: F
11, F
15, F
18, F
21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Разъем F11  вид
со стороны жгута
проводов

Разъем F18  вид
со стороны жгута
проводов

AC

F11(B)

F15(GR)

F18(GR)

Разъем F15  вид
со стороны жгута
проводов

Разъем F21  вид
со стороны жгута
проводов

F21(B)

AC303957

Разъемы: F
11, F
15, F
19, F
18, F
21

<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AC

F11(B)

F15(GR)

F18(GR)

F21(B)

F19(GR)

Вид со стороны
жгута проводов

F11

Вид со стороны
жгута проводов

F18

Вид со стороны
жгута проводов

F15

Вид со стороны
жгута проводов

F21

F19

54C
289

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

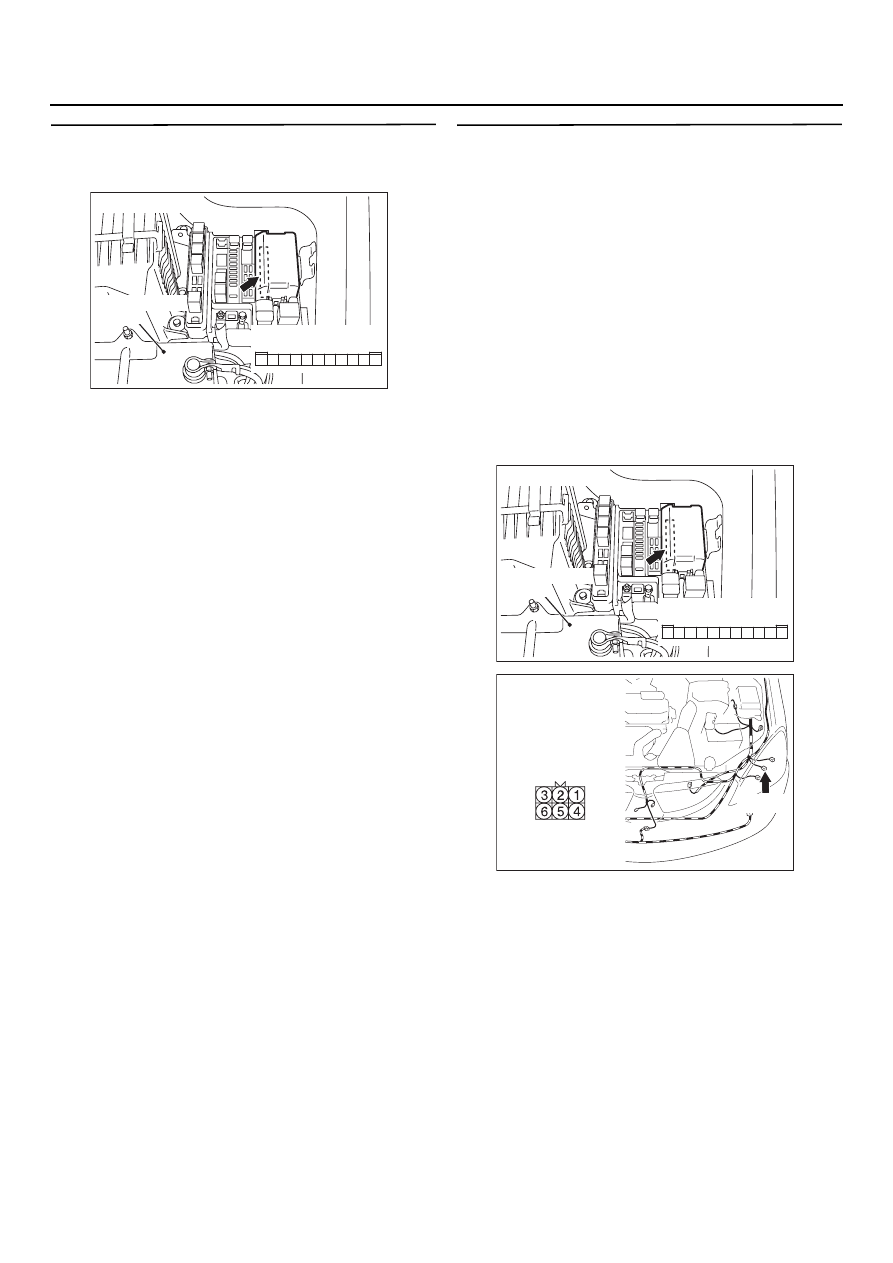

ЭТАП 7. Проверка разъема выключателей:
Разъем А
10Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА

 : Переходите к этапу 8.

НЕТ

 : Отремонтируйте неисправный разъем.

ЭТАП 8. Проверка состояния проводки
от разъема F
21 <Левый задний фонарь>
или разъема F
11 <Правый задний фонарь>
заднего комбинированного фонаря (клемма
№ 3), разъема A
15 <Левого габаритного
фонаря> или разъема A
25 <Правого
габаритного фонаря> переднего
комбинированного фонаря (клемма № 3),
разъема F
18 <Левого фонаря освещения
номерного знака> или разъема F
15
<Правого фонаря освещения номерного
знака> фонарей освещения номерного
знака (клемма № 2), разъема C
06
<Индикатора включения заднего света>
комбинации приборов (клемма № 38)
до разъема A
10X (клемма № 8) переднего
электронного блока управления

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC303824

Разъем: A
15
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

A15(B)
