Mitsubishi Lancer / Lancer Wagon. Руководство - часть 389

54C
282

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ I
7: Не горят некоторые задние фонари, габаритные огни или
фонари освещения номерного знака. <Автомобили с правым расположением органов
управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

РЕЛЕ ЗАДНИХ
ФОНАРЕЙ

Задний левый
комбинированный
фонарь

Фонарь
освещения
номерного знака

(левый) (правый)

Задний левый
комбинированный
фонарь

КОМБИНАЦИЯ
ПРИБОРОВ

Передний ЭБУ

REHOSTAT

(правый)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

(левый)

БЛОК
РЕЛЕ

Передний
комбинированный
фонарь (положения)

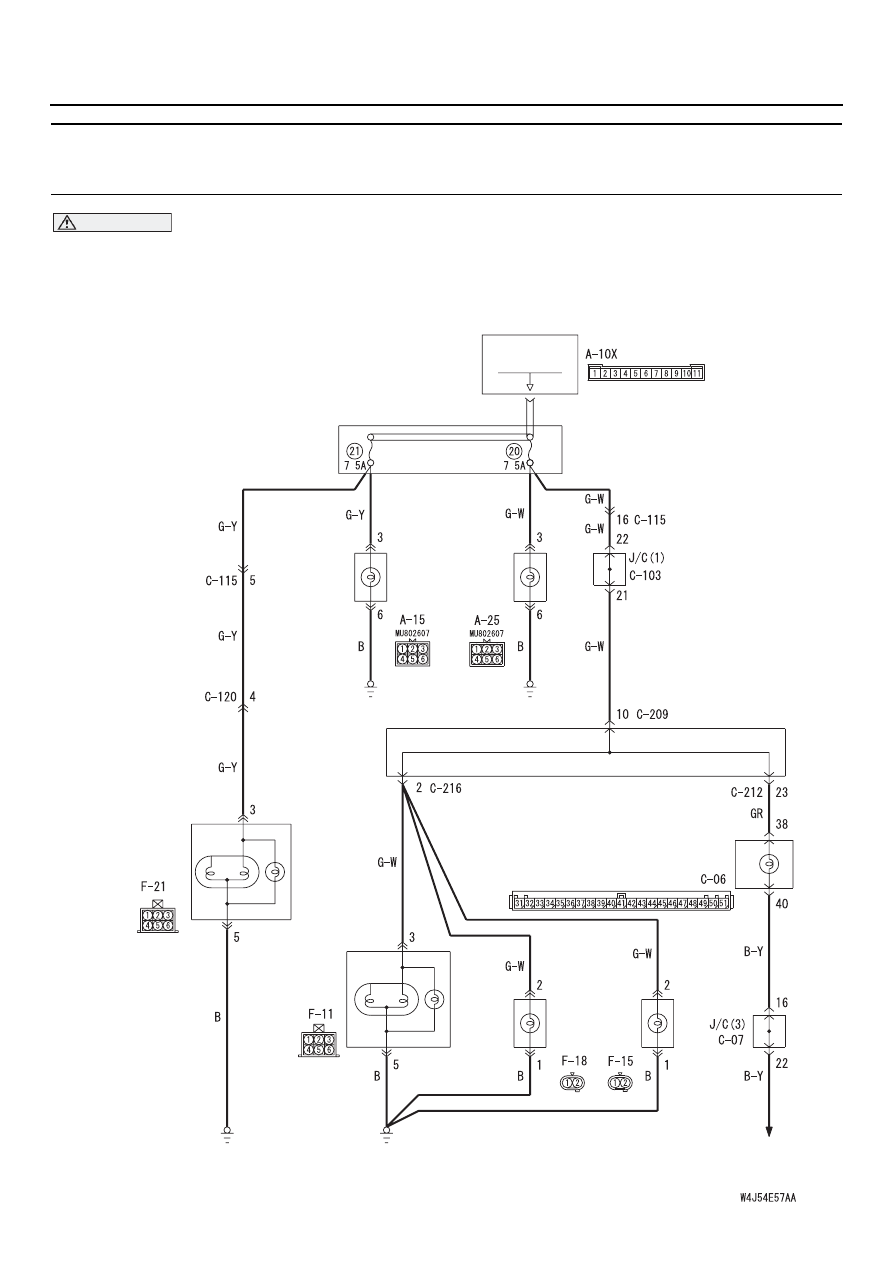

Цепь задних фонарей, габаритных фонарей, фонарей освещения номерного знака
(автомобиль с кузовом "Седан" и с левым расположением органов управления)

,

,

МОНТАЖНЫЙ

БЛОК

Задний

фонарь

54C
283

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если задние фонари, габаритные огни или
лампы освещения номерного знака не горят,
то возможны неисправности в разъемах жгутов
проводов или перегорание ламп или
предохранителей.

Возможные причины

•

Перегоревшая лампа.

•

Повреждение жгута проводов или разъемов.

РЕЛЕ ЗАДНИХ
ФОНАРЕЙ

Задний левый
комбинированный
фонарь

Фонарь
освещения
номерного знака

(левый) (правый)

Задний
комбинированный
фонарь

КОМБИНАЦИЯ
ПРИБОРОВ

Передний ЭБУ

РЕНОСТАТ

Передний
комбинированный
фонарь (положения)

(левый)

(правый)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

БЛОК
РЕЛЕ

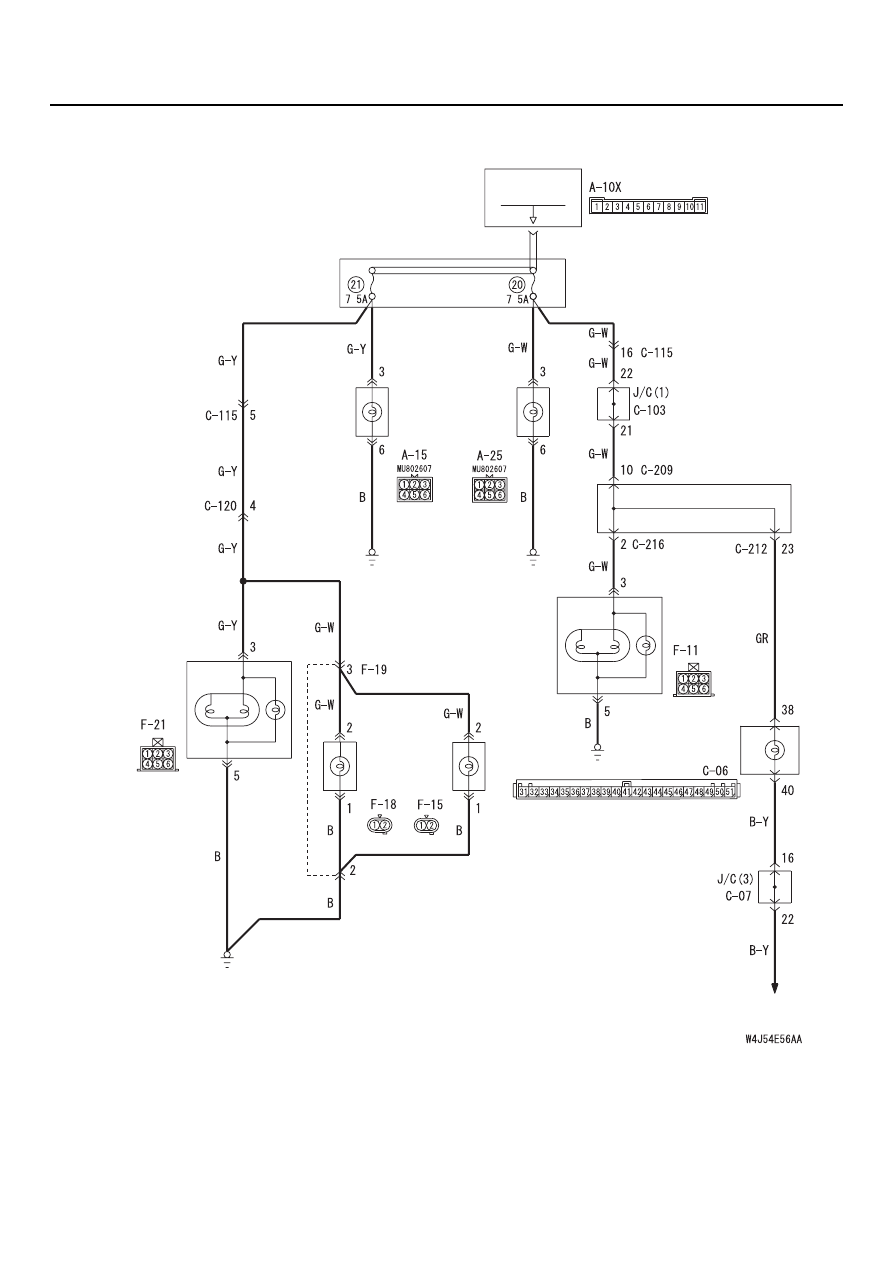

Цепь задних фонарей, габаритных фонарей, фонарей освещения номерного знака
(автомобиль с кузовом "Универсал" и с правым расположением органов управления)

,

,

МОНТАЖНЫЙ

БЛОК

Задний фонарь

54C
284

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

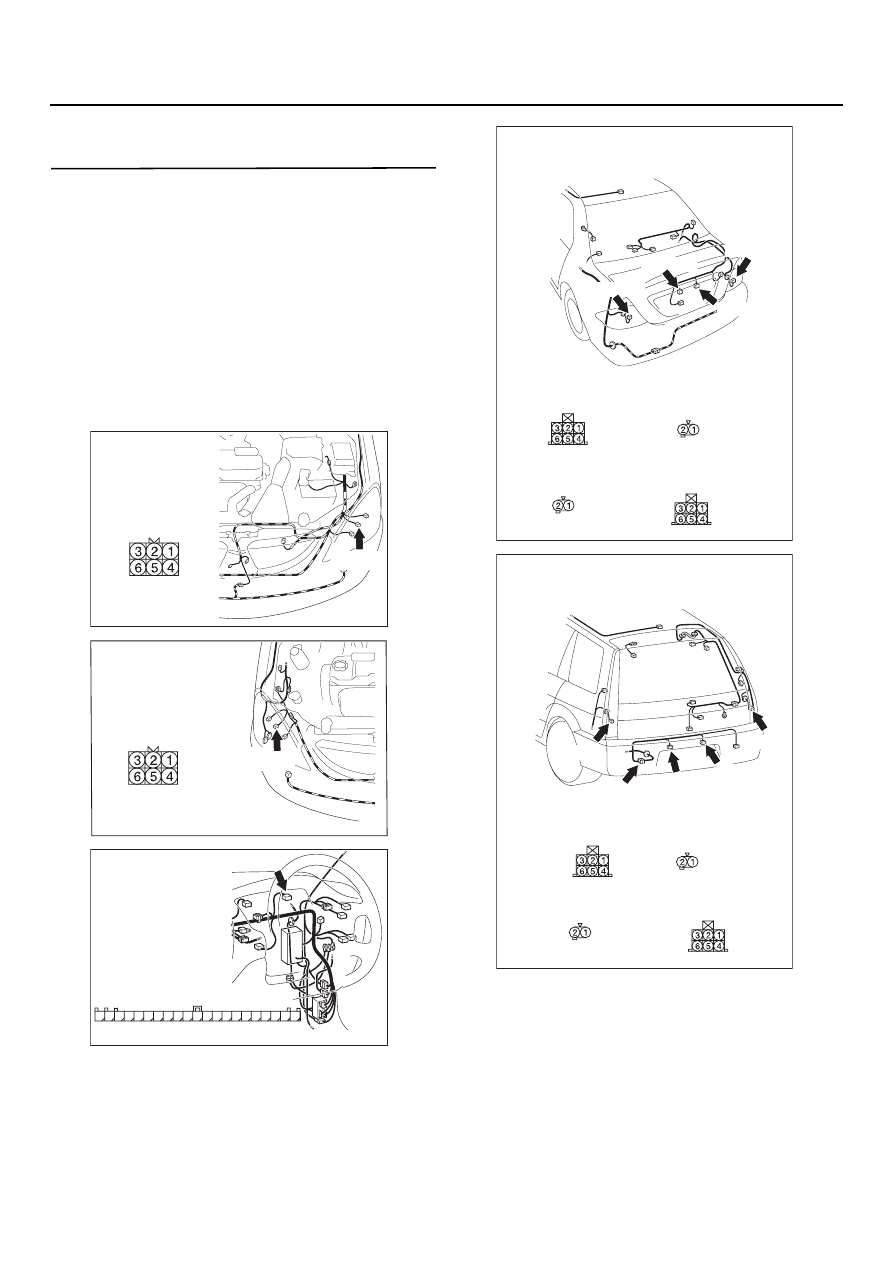

ЭТАП 1. Проверка разъема выключателей:
F
21 <Лампа левого заднего фонаря> или
F
11 <Лампа правого заднего фонаря>
разъем заднего комбинированного фонаря,
A
15 <Лампа левого габаритного света> или
A
25 <Лампа правого габаритного света>
разъем переднего комбинированного
фонаря, F
18 <Лампа освещения номерного
знака с левой стороны> или F
15 <Лампа
освещения номерного знака с правой
стороны> разъем освещения номерного
знака, C
06 <индикатор включения задних
огней> разъем комбинации приборов

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

AC303824

Разъем: A
15
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

A15(B)

AC303825

Разъем: A
25
<Автомобиль
с правым рулем>

Вид со стороны
жгута проводов

A25(B)

AC

AC303814

Разъем: C
06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 (L)

AC303946

Разъемы: F
11, F
15, F
18, F
21

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

Разъем F11  вид
со стороны жгута
проводов

Разъем F18  вид
со стороны жгута
проводов

AC

F11(B)

F15(GR)

F18(GR)

Разъем F15  вид
со стороны жгута
проводов

Разъем F21  вид
со стороны жгута
проводов

F21(B)

AC303957

Разъемы: F
11, F
15, F
18, F
21

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AG

F11(B)

F15(GR)

F18(GR)

F21(B)

F19(GR)

Разъем F11  вид
со стороны жгута
проводов

Разъем F18  вид
со стороны жгута
проводов

Разъем F15  вид
со стороны жгута
проводов

Разъем F21  вид
со стороны жгута
проводов

54C
285

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

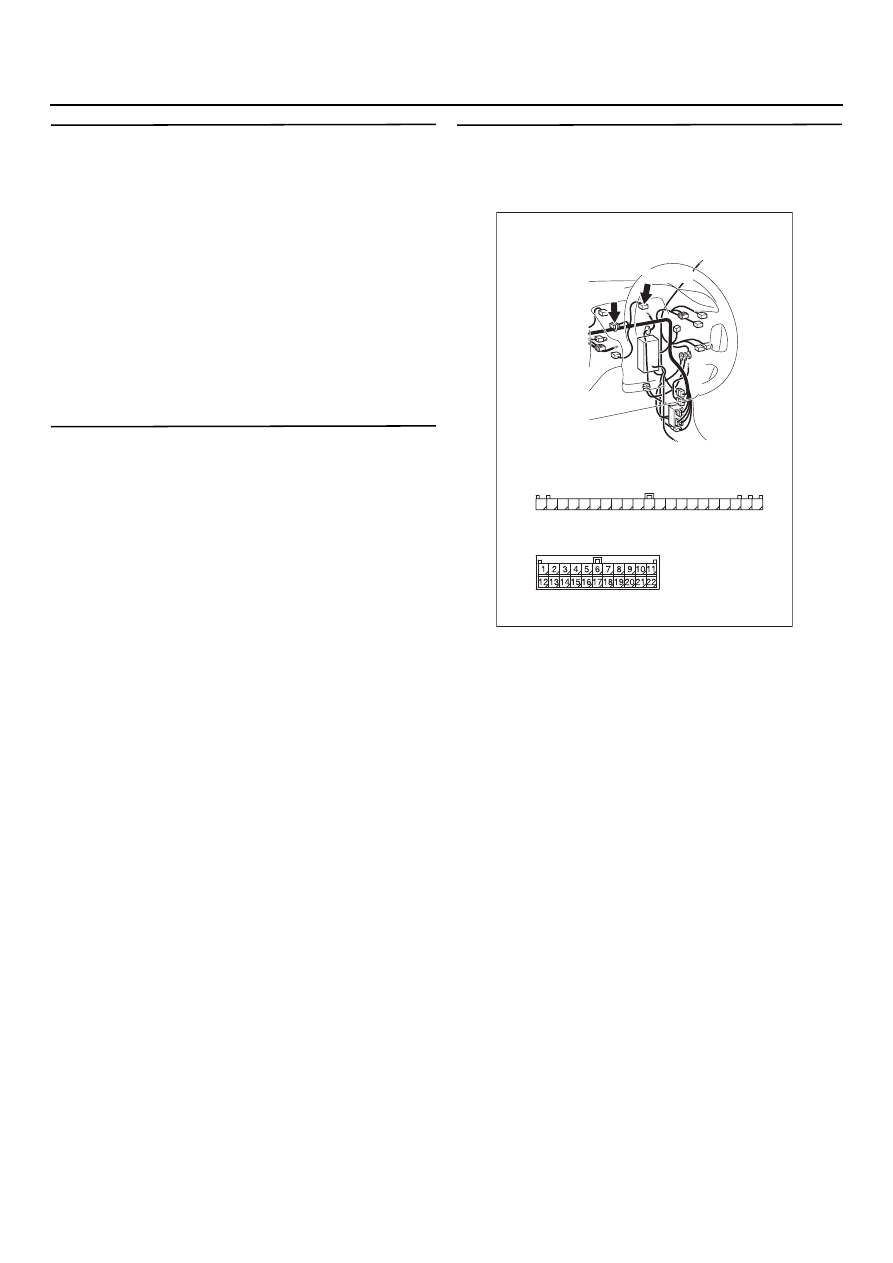

ЭТАП 2. Проверка состояния ламп задних
фонарей, габаритных фонарей, освещения
номерного знака или индикатора включения
задних фонарей
Проверьте состояние ламп, которые
не загораются.

B: В норме ли результаты проверки?

ДА (Не горят все лампы, кроме лампы
индикации включения ламп задних фонарей) :

Переходите к этапу 5.

ДА (Не горит лампа индикации включения
задних фонарей) :

Переходите к этапу 3.

НЕТ :

Замените те лампы, которые не
загораются.

ЭТАП 3. Проверка состояния реостата
Проверьте изменение яркости свечения
индикаторов при изменении положения
настройки реостата.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Замените реостат.

ЭТАП 4. Проверка жгута проводов от
разъема C
06 (клемма № 40) <Индикатор
включения задних фонарей> комбинации
приборов к реостату

NOTE: Перед проверкой жгута проводов,
проверьте соединительный разъем C07,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303815

Разъемы: C
06, C
07

AJ

<Автомобили с правым рулем>

C07(GR)

C06(L)

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

C07(GR)

C06(L)
