Mitsubishi Lancer / Lancer Wagon. Руководство - часть 387

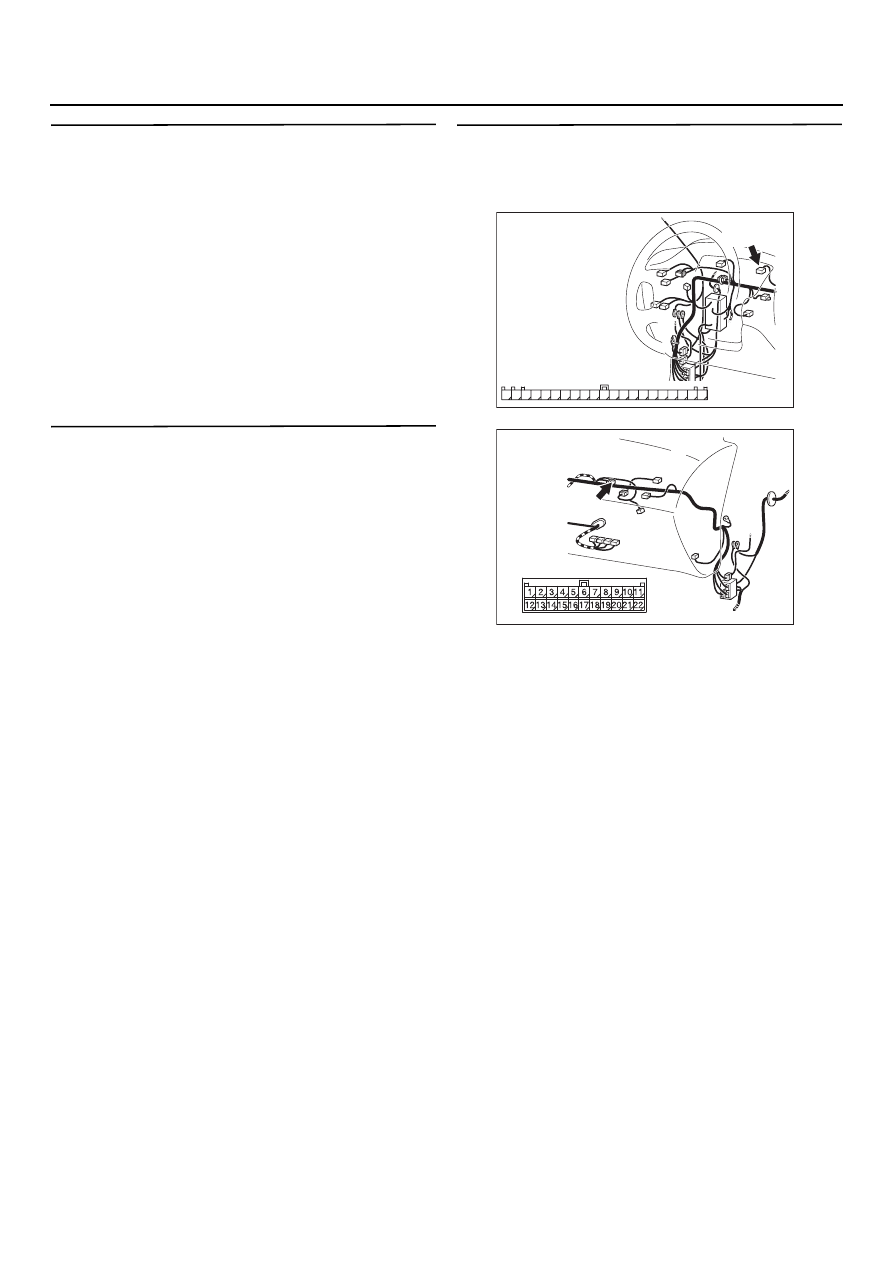

54C
274

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 2. Проверка состояния ламп задних
фонарей, габаритного света, освещения
номерного знака или индикатора включения
задних фонарей
Проверьте состояние ламп, которые
не загораются.

B: В норме ли результаты проверки?

ДА (Не горят все лампы, кроме лампы
индикации включения ламп задних фонарей) :

Переходите к этапу 5.

ДА (Не горит лампа индикации включения
задних фонарей) :

Переходите к этапу 3.

НЕТ :

Замените те лампы, которые не
загораются.

ЭТАП 3. Проверка состояния реостата
Проверьте изменение яркости свечения
индикаторов при изменении положения
настройки реостата.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Замените реостат.

ЭТАП 4. Проверка жгута проводов
от разъема C
06 (клемма № 40) <Индикатор
включения задних фонарей> комбинации
приборов к реостату

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C104,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303798

Разъем: C
06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

C06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303804 AB

C104 (GR)

Разъем: C
104
<Автомобили с левым рулем>

54C
275

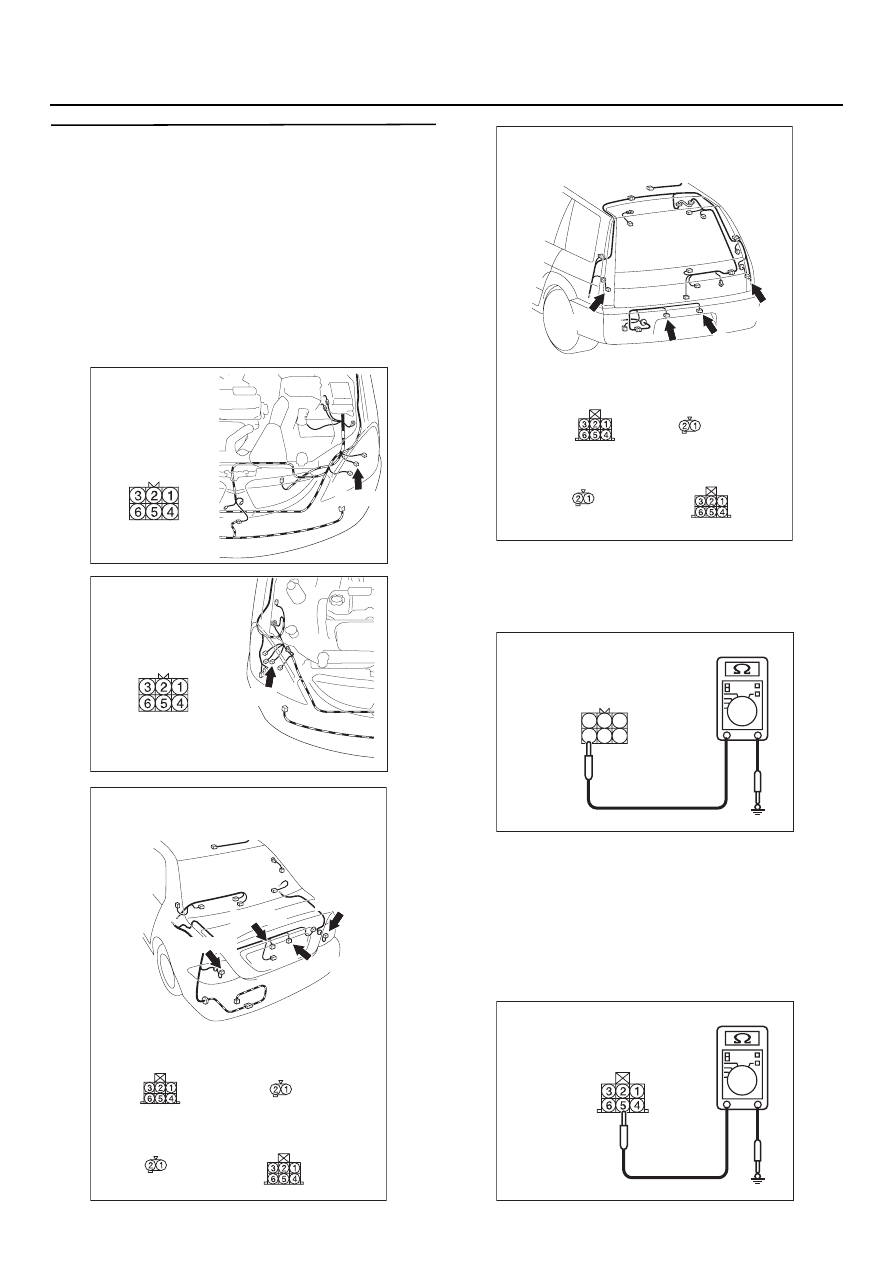

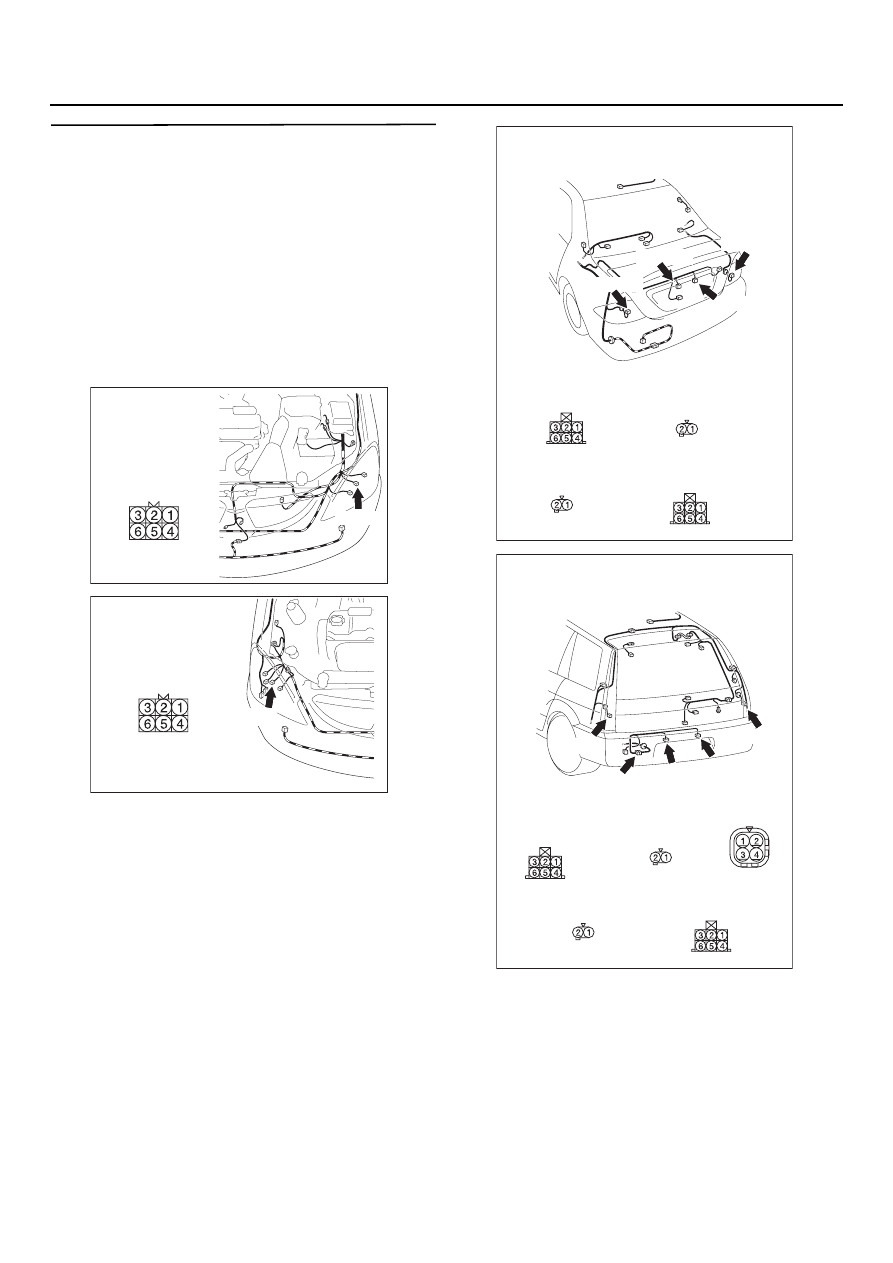

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Измерение сопротивления на
разъеме F
21 <Левый задний фонарь> или
на разъеме F
11 <Правый задний фонарь>
заднего комбинированного фонаря, на
разъеме A
15 <Левый габаритный фонарь>
или на разъеме A
25 <Правый габаритный
фонарь> переднего комбинированного
фонаря, на разъеме F
18 <Левая лампа
освещения номерного знака> или на
разъеме F
15 <Правая лампа освещения
номерного знака> фонаря освещения
номерного знака

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

фонаря и "массой".

•

Измерьте сопротивление между разъемом

A15 (клемма № 6) <Левый габаритный
фонарь> переднего комбинированного
фонаря и "массой".

•

Измерьте сопротивление между
разъемом A25 (клемма № 6) <Правый
габаритный фонарь> переднего
комбинированного фонаря и "массой".

•

AC303857

Вид со стороны
жгута проводов

Разъем: A
15
<Автомобиль
с левым рулем>

AD

A15(B)

AC303839

Разъем: A
25
<Автомобиль
с левым рулем>

AF

A25(B)

Вид со стороны
жгута проводов

AC303944

Разъемы: F
11, F
15, F
18, F
21

Разъем F11
вид со стороны
жгута проводов

Разъем F18
вид со стороны
жгута проводов

AC

F15(GR)

F18(GR)

Разъем F15
вид со стороны
жгута проводов

Разъем F21
вид со стороны
жгута проводов

F21(B)

F11(B)

<автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303955

Разъемы: F
11, F
15, F
18, F
21

AH

F11(B)

F15(GR)

F18(GR)

F21(B)

Разъем F11
вид со стороны
жгута проводов

Разъем F18
вид со стороны
жгута проводов

Разъем F15
вид со стороны
жгута проводов

Разъем F21
вид со стороны
жгута проводов

<автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AC301541DD

Разъемы: F15, F25
(Вид со стороны
жгута проводов)

5

6

3 2

4

1

AC301541 DE

Разъемы: F11, F21
(Вид со стороны
жгута проводов)

54C
276

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Измерьте сопротивление между разъемом

F21 (клемма № 5) <Левый задний
фонарь> заднего комбинированного
фонаря и "массой".

•

Измерьте сопротивление между
разъемом F11 (клемма № 5) <Правый
задний фонарь> заднего комбинирован
ного фонаря и "массой"

•

Измерьте сопротивление между разъемом

F18 (клемма № 1) <левый фонарь
освещения номерного знака> фонаря
освещения номерного знака и "массой"

•

Измерьте сопротивление между
разъемом F15 (клемма № 1) <Правый
фонарь освещения номерного знака>
фонаря освещения номерного знака
и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

AC301541 DF

Разъемы: F15, F18
(Вид со стороны
жгута проводов)

2 1

54C
277

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
от разъема F
21 <Левый задний фонарь>
или разъема F
11 <Правый задний фонарь>
заднего комбинированного фонаря (клемма
№ 5), разъема A
15 <Левый габаритный
фонарь> или разъема A
25 <Правый
габаритный фонарь> переднего
комбинированного фонаря (клемма № 6),
разъема F
18 <Левый фонарь освещения
номерного знака> или разъема F
15
<Правый фонарь освещения номерного
знака> фонаря освещения номерного знака
(клемма № 1) до "массы"

NOTE: Перед проверкой жгута проводов,
проверьте промежуточный разъем F19
<Универсал  фонарь освещения номерного
знака> отремонтируйте разъем в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303857

Вид со стороны
жгута проводов

Разъем: A
15
<Автомобиль
с левым рулем>

AD

A15(B)

AC303839

Разъем: A
25
<Автомобиль
с левым рулем>

AF

A25(B)

Вид со стороны
жгута проводов

AC303944

Разъемы: F
11, F
15, F
18, F
21

Разъем F11
вид со стороны
жгута проводов

Разъем F18
вид со стороны
жгута проводов

AC

F15(GR)

F18(GR)

Разъем F15
вид со стороны
жгута проводов

Разъем F21
вид со стороны
жгута проводов

F21(B)

F11(B)

<автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303955

Разъемы: F
11, F
15, F
18, F
19, F
21

<Автомобиль с кузовом "Универсал"
и с левым расположением органов управления>

AC

F11(B)

F15(GR)

F18(GR)

F21(B)

F19(GR)

Разъем F11  вид
со стороны жгута
проводов

Разъем F18  вид
со стороны жгута
проводов

Разъем F15  вид
со стороны жгута
проводов

Разъем F21  вид
со стороны жгута
проводов

F19
