54C270

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции автоматического
отключения фар головного света.

<Выбранная позиция> ОСВЕЩЕНИЕ

АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ФАР
ГОЛОВНОГО СВЕТА

Положение ключа зажигания: из положения
"ON"  "ВКЛЮЧЕНО" с положение "OFF"
"ВЫКЛЮЧЕНО"

Переключатель света: "TAIL"(габаритные
огни) или "HEAD"(фары головного света)

Дверь водителя открыта

Номинальное значение: На всех
позициях регистрируется нормальное
состояние

B: В норме ли результаты проверки?

На всех позициях регистрируется нормальное
состояние :

Переходите к этапу 4.

Нормальное состояние не регистрируетсяна
позициях № 00 или 01 :

Обратитесь

к методике проверки M5 "Не получен
сигнал подрулевого переключателя
(переключатель света и указателей
поворота)",

CTP. 54C-440

.

Нормальное состояние не регистрируется
на позиции № 30 :

Обратитесь к методике

проверки M2 "Не получен сигнал замка
зажигания, находящегося в положении
(IG1)",

CTP. 54C-420

.

Нормальное состояние не регистрируется
на позиции № 32 :

Обратитесь к методике

проверки М4 "Не получен сигнал
переключателя передней левой двери
<Автомобили с левым расположением
органов управления>",

CTP. 54C-434

Обратитесь к методике проверки М4
"Не получен сигнал переключателя
передней правой двери <Автомобили
с правым расположением органов
управления>",

CTP. 54C-437

 .

Нормальное состояние не регистрируется на
позициях № 35 или 70 :

Замените передний

электронный блок управления.

ЭТАП 4. Повторная проверка системы
Убедитесь в том, что функция автоматического
выключения фар головного света работает
нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
00

HEADLAMP SW
переключатель
фар головного
света

ON  включено,
когда
переключатель
света находится
в положении HEAD
(фары головного
света)

Позиция
01

TAIL LAMP SW
переключатель
фонарей
заднего
габаритного
света

ON  включено,
когда
переключатель
света находится
в положении TAIL
(задний
габаритный свет)

Позиция
30

IG SW(IG1)
замок зажигания
в положении
(IG1)

из положения "ON"
 "ВКЛЮЧЕНО" с
положение "OFF"
"ВЫКЛЮЧЕНО"

Позиция
70

FRONT ECU ACK
 уведомление о
распознавании
переднего элек
тронного блока
управления

SLEEP ACK или
NORMAL ACK

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
32

DR DOOR SW
выключатель
двери водителя

ON (включено)

Позиция
35

HD AUTOCUT
режим автома
тического
выключения фар
головного света

OFF (выключено)

54C271

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

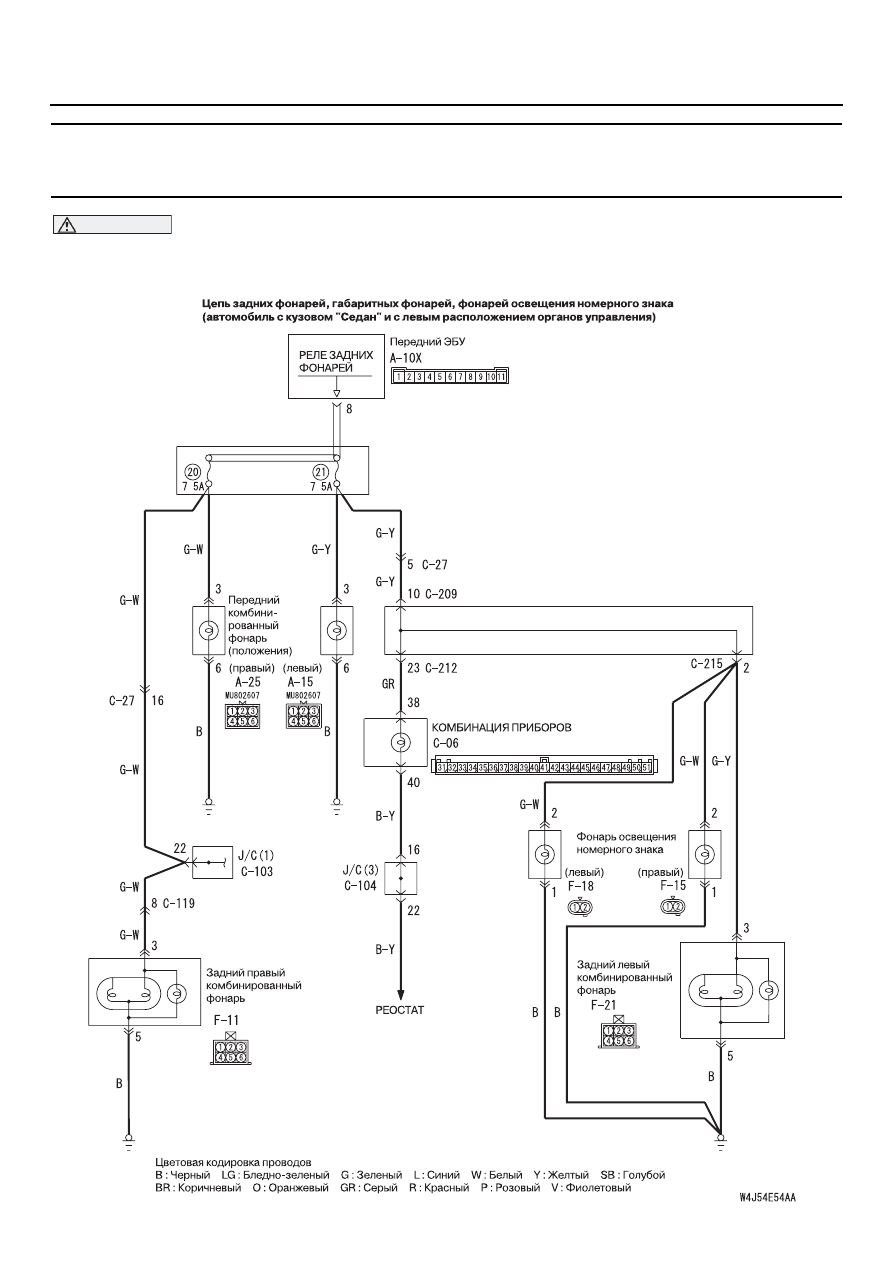

МЕТОДИКА ПРОВЕРКИ I7: Не горят некоторые задние фонари, габаритные фонари
или фонари освещения номерного знака. <Автомобили с левым расположением органов
управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

54C272

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если задние фонари, габаритные огни или
лампы освещения номерного знака не горят,
то возможны неисправности в разъемах жгутов
проводов или перегорание ламп или
предохранителей.

Возможные причины

Перегоревшая лампа.

Повреждение жгута проводов или разъемов.

Передний ЭБУ

КОМБИНАЦИЯ ПРИБОРОВ

Фонарь освещения
номерного знака

(левый)

(правый)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

РЕЛЕ ЗАДНИХ
ФОНАРЕЙ

Задний левый
комбинированный
фонарь

Передний
комбиниро
ванный фонарь
(положения)

(левый)

(правый)

РЕОСТАТ

Задний правый
комбинированный
фонарь

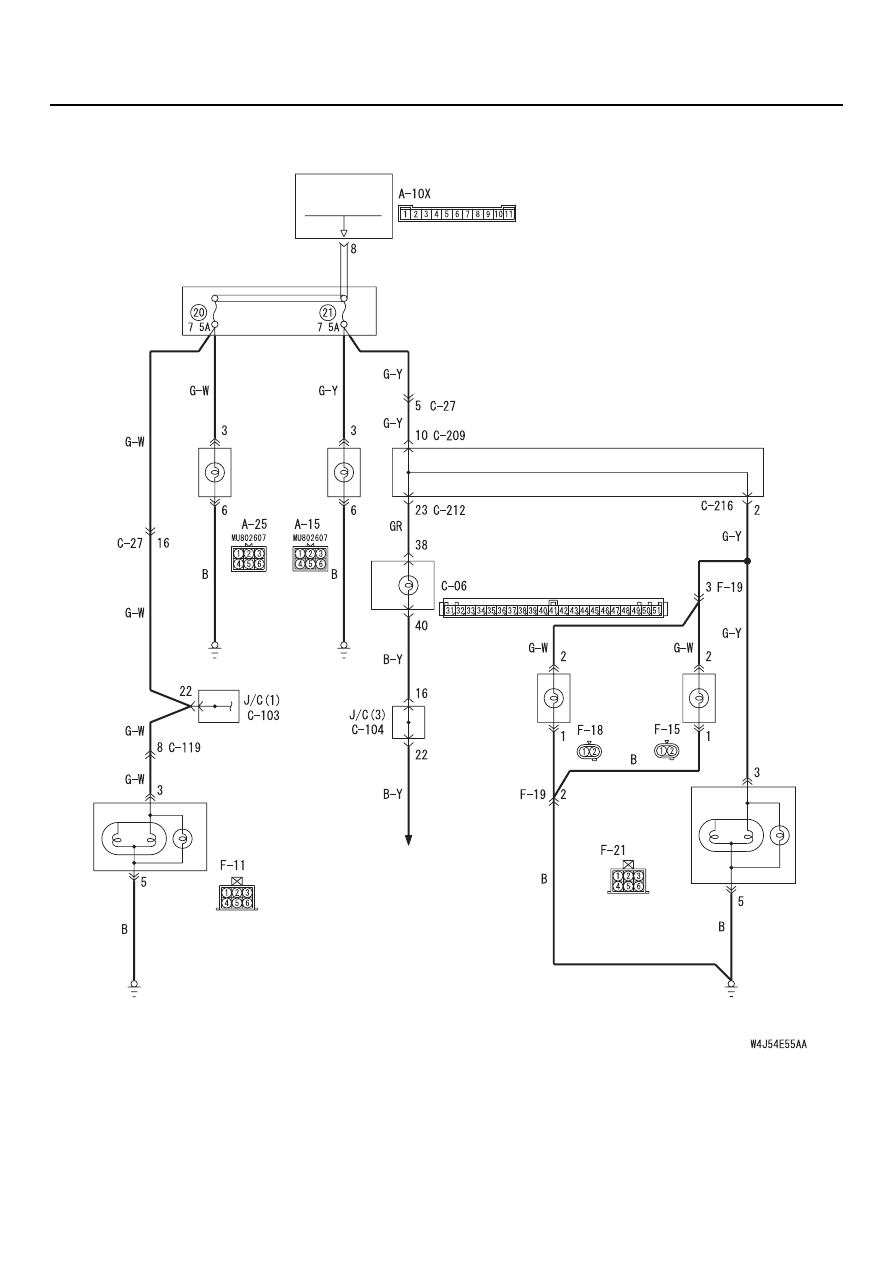

Цепь задних фонарей, габаритных фонарей, фонарей освещения номерного знака
(автомобиль с кузовом "Универсал" и с левым расположением органов управления)

,

,

Монтажный

блок

Задний

фонарь

54C273

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

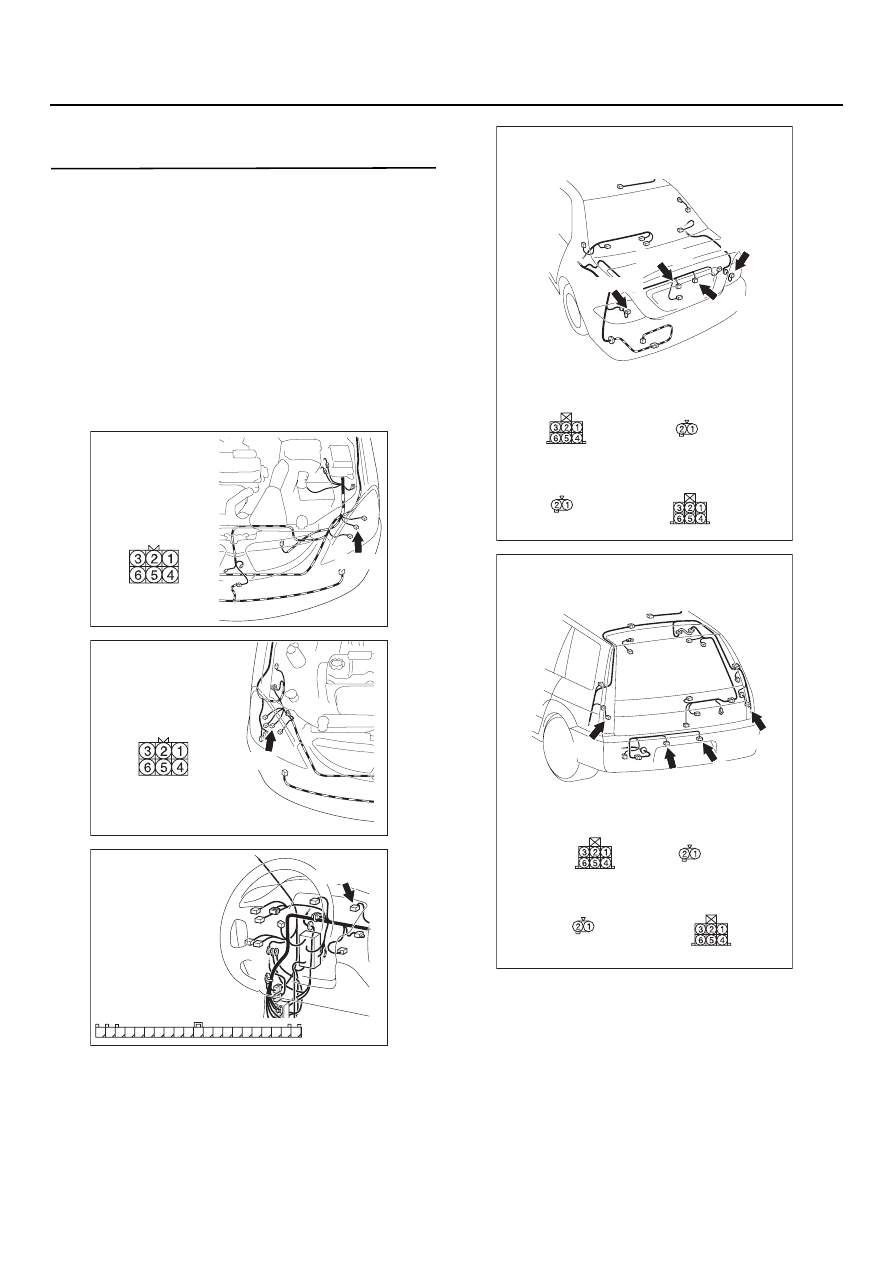

ЭТАП 1. Проверка разъема выключателей:
F21 <Лампа левого заднего фонаря> или
F11 <Лампа правого заднего фонаря>
разъем заднего комбинированного фонаря,
A15 <Лампа левого габаритного света> или
A25 <Лампа правого габаритного света>
разъем переднего комбинированного
фонаря, F18 <Лампа освещения номерного
знака с левой стороны> или F15 <Лампа
освещения номерного знака с правой
стороны> разъем освещения номерного
знака, C06 <индикатор включения задних
фонарей> разъем комбинации приборов

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

AC303857

Вид со стороны
жгута проводов

Разъем: A15
<Автомобиль
с левым рулем>

AD

A15(B)

AC303839

Разъем: A25
<Автомобиль
с левым рулем>

AF

A25(B)

Вид со стороны
жгута проводов

AC303798

Разъем: C06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

C06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303944

Разъемы: F11, F15, F18, F21

Разъем F11
вид со стороны
жгута проводов

Разъем F18
вид со стороны
жгута проводов

AC

F15(GR)

F18(GR)

Разъем F15
вид со стороны
жгута проводов

Разъем F21
вид со стороны
жгута проводов

F21(B)

F11(B)

<автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303955

Разъемы: F11, F15, F18, F21

AH

F11(B)

F15(GR)

F18(GR)

F21(B)

Разъем F11
вид со стороны
жгута проводов

Разъем F18
вид со стороны
жгута проводов

Разъем F15
вид со стороны
жгута проводов

Разъем F21
вид со стороны
жгута проводов

<автомобиль с кузовом "Универсал" и с левым
расположением органов управления>
