54C
250

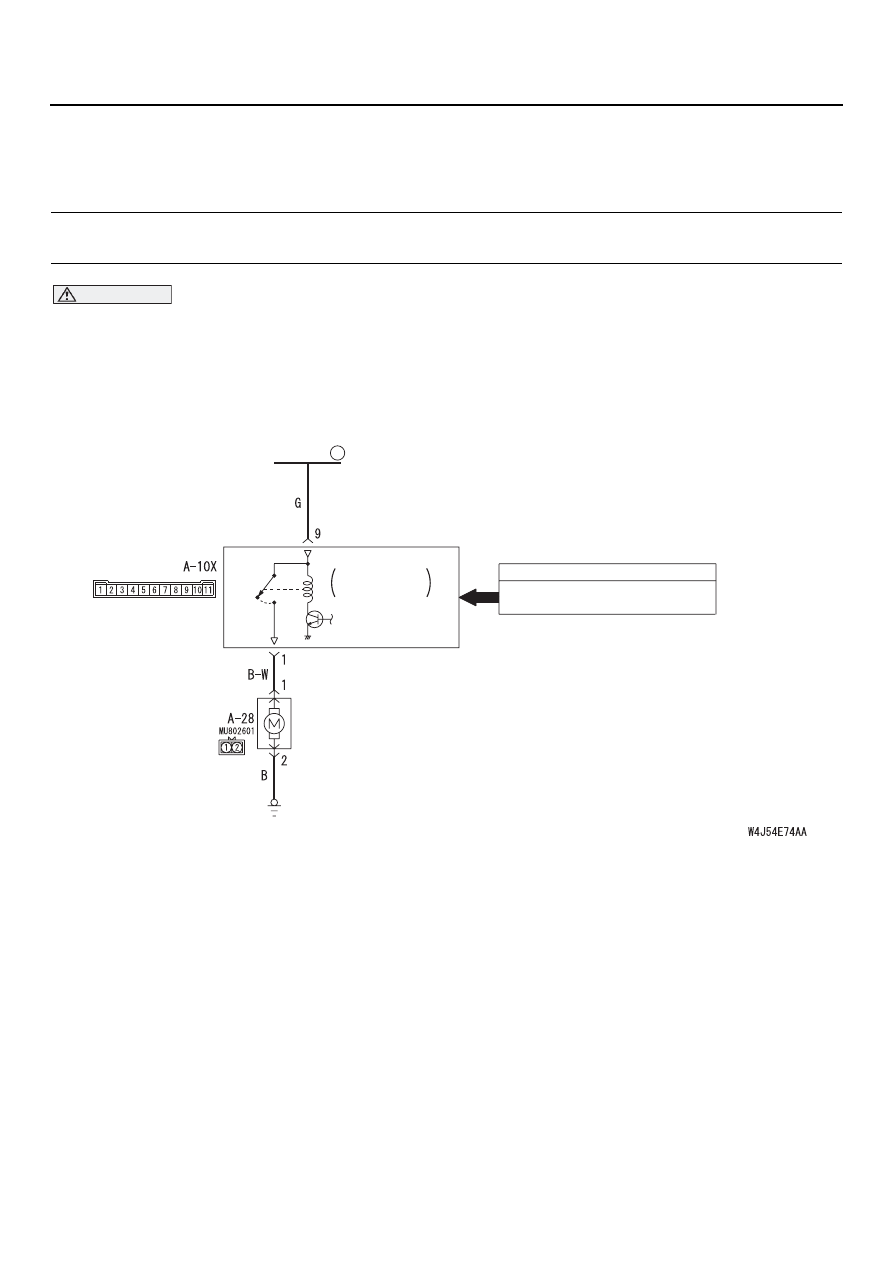

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО
СВЕТА

МЕТОДИКА ПРОВЕРКИ Н
1: Омыватель фар головного света не работает.
<Автомобили с левым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности в электродвигателе
привода омывателя фар головного света,
в подрулевом переключателе или в переднем
электронном блоке управления.

Возможные причины

•

Неисправность электродвигателя привода
омывателя фар головного света.

•

Неисправность подрулевого переключателя.

•

Неисправность переднего электронного
блока управления.

•

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий
W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Передний ЭБУ

Электродвигатель
омывателя фар
головного света

Омыватель фар
головного света

ВХОДНОЙ СИГНАЛ

Омыватель фар головного света
Переключатель фар головного света

ПЛАВКАЯ
ВСТАВКА 5

Цепь привода электродвигателя омывателя фар головного света

ВКЛ.

ВЫКЛ.

54C
251

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к подрулевому переключателю (электронному
блоку управления, установленному на рулевой
колонке), переднего электронного блока
управления и линий связи системы SWS.

•

Установите замок зажигания в положение
"ON" (зажигание включено).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

•

ПЕРЕДНИЙ ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ

Номинальное значение: На всех
позициях регистрируется
"OK"(исправное состояние)

B: В норме ли результаты проверки?

На всех позициях регистрируется
"OK"(исправное состояние) :

Переходите

к этапу 2.

Меню "COLUMN ECU"(электронного блока
управления, установленного на рулевой
колонке) регистрирует "NG"(неисправное
состояние) :

Обратитесь к методике проверки

A2 "Связь с подрулевым переключа
телем (электронным блоком управле
ния, установленным на рулевой
колонке) невозможна",

CTP. 54C-47

.

Меню "FRONT ECU" (передний электронный
блок управления) регистрирует
"NG"(неисправное состояние) :

Обратитесь

к методике проверки A4 "Связь
с передним электронным блоком
управления невозможна",

CTP. 54C-61

.

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции омывателя фар головного
света.

<Выбранная позиция> ОМЫВАТЕЛИ ФАР

ГОЛОВНОГО СВЕТА

•

Установите замок зажигания в положение
"АСС" (вспомогательное оборудование).

•

Переключатель омывателя фар головного
света: ON (вкл.)

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

На всех позициях регистрируется нормальное
состояние :

Переходите к этапу 3.

Нормальное состояние не регистрируется
на позиции № 16 :

Замените подрулевой

переключатель.

Нормальное состояние не регистрируется
на позиции № 31 :

Обратитесь к методике

проверки M1 "Не получен сигнал замка
зажигания, находящегося в положении
(АСС)",

CTP. 54C-417

.

Нормальное состояние не регистрируется
на позиции № 70 :

Замените передний

электронный блок управления.

Показател
ь №

Наименование
позиции

Номинальное
состояние

Позиция 16 HD WASHER SW

переключатель
омывателя фар
головного света

ON (включено)

Позиция 31 IG SW(ACC)

замок зажигания в
положении (АСС)

ON (включено)

Позиция
70

FRONT ECU ACK
уведомление
о распознавании
переднего
электронного
блока управления

NORMAL ACK
или HIBEAM
ACK

54C
252

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

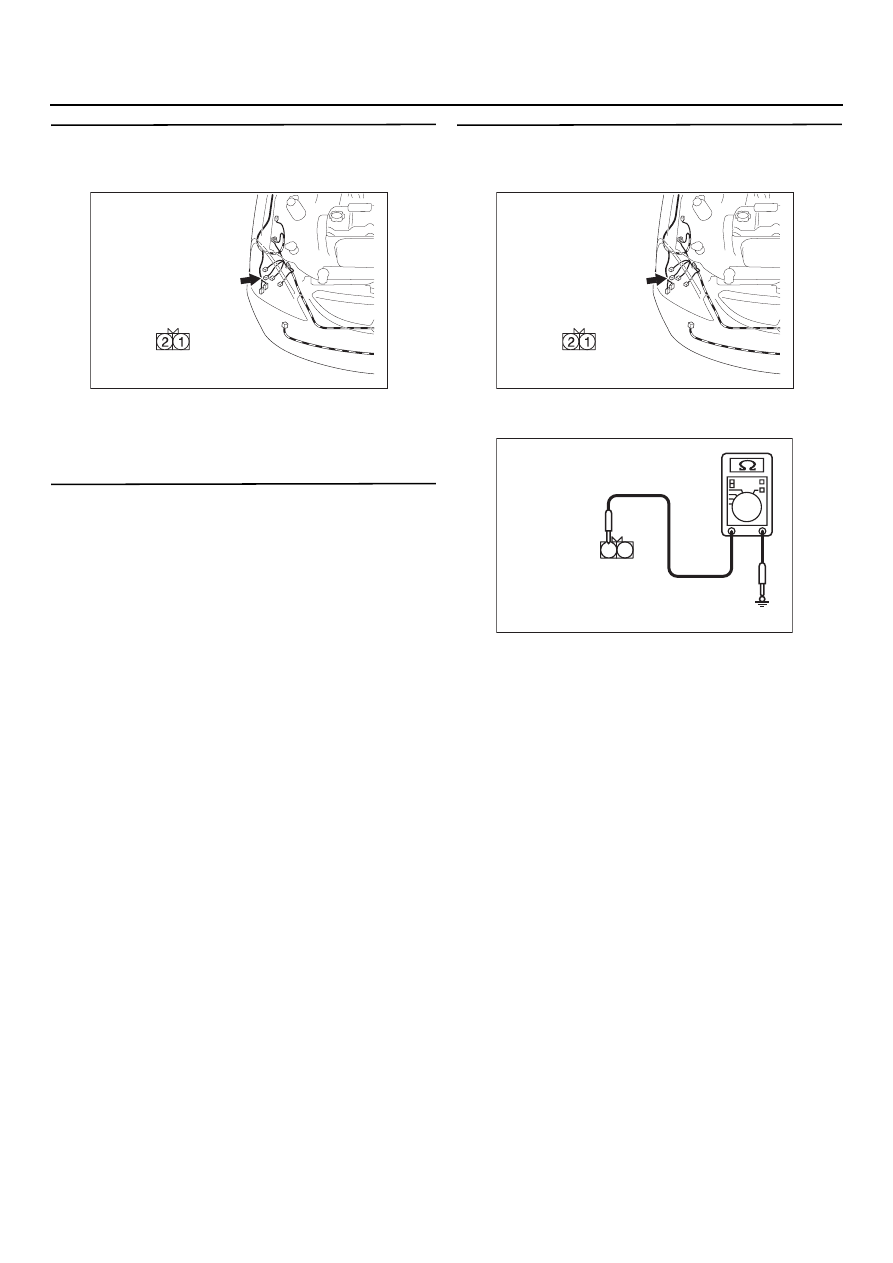

ЭТАП 3. Проверка разъема выключателей:
Разъем А
28 электродвигателя омывателя
фар головного света

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте разъем.

Этае 4. Проверка состояния
электродвигателя омывателя фар
головного света в сборе
См. главу 51, "Омыватель фар головного света",

CTP. 51-32

.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 5.

НЕТ :

Замените электродвигатель омывателя
фар головного света.

ЭТАП 5. Измерение сопротивления на
разъеме А
28 электродвигателя омывателя
фар головного света

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Проверьте проводимость между разъемом

А28 (клемма № 2) электродвигателя
омывателя фар головного света и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

AC303839

Разъем: A
28
<Автомобиль
с левым рулем>

AD

Вид со стороны
жгута проводов

A28 (B)

AC303839

Разъем: A
28
<Автомобиль
с левым рулем>

AD

Вид со стороны
жгута проводов

A28 (B)

2 1

AC301725

Разъем: А28
(Вид со стороны
жгута проводов)

AC

54C
253

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
между разъемом А
28 (клемма № 2)
электродвигателя омывателя ветрового
стекла и "массой"

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

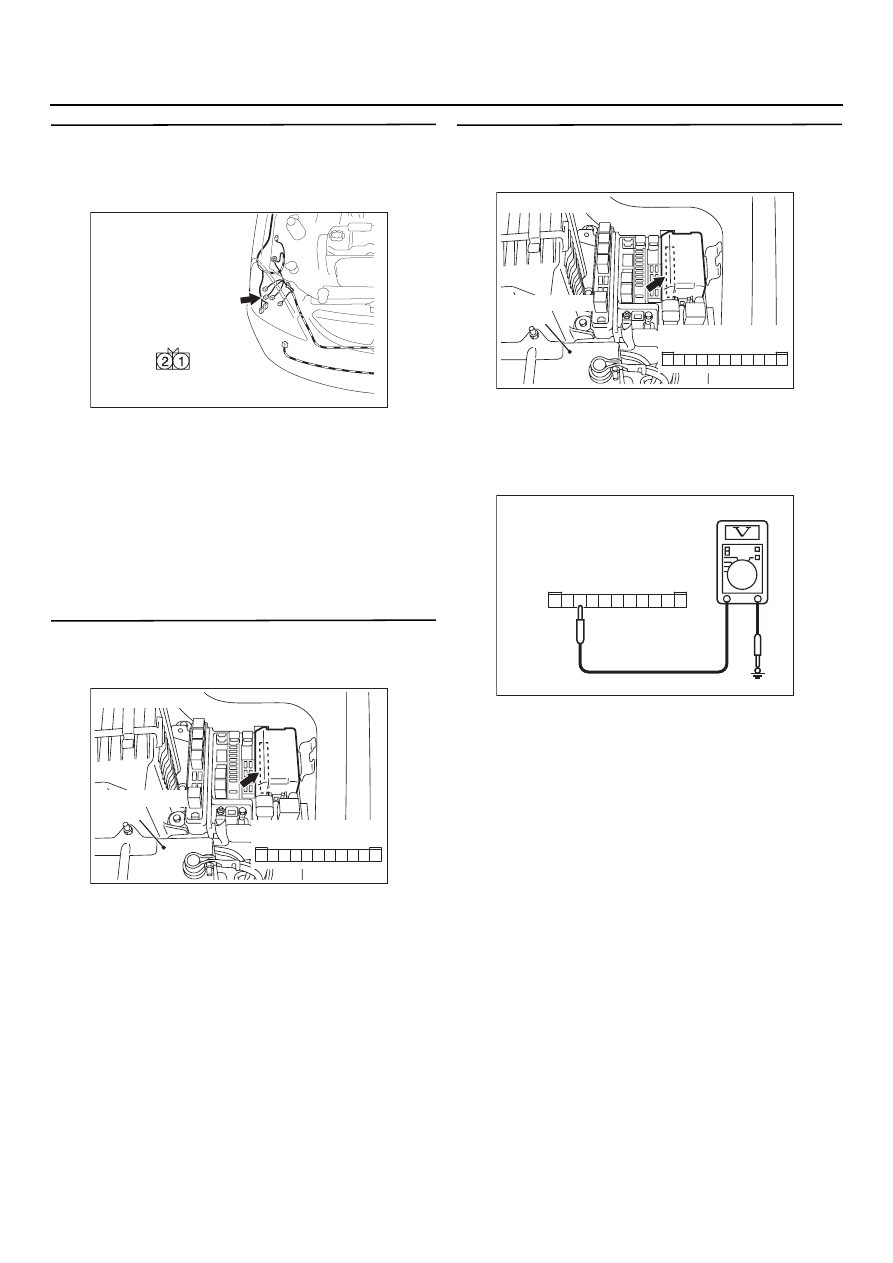

ЭТАП 7. Проверка разъема выключателей:
Разъем А
10Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте разъем.

ЭТАП 8. Измерение напряжения на разъеме
А
10Х переднего электронного блока
управления

(1) Снимите передний электронный блок

управления, измерения проводите
со стороны монтажного блока.

(2) Положение ключа зажигания:

"ACC"(вспомогательное оборудование)

(3) Измерьте напряжение между клеммой № 9

разъема А11Х переднего электронного
блока управления и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Переходите к этапу 9.

AC303839

Разъем: A
28
<Автомобиль
с левым рулем>

AD

Вид со стороны
жгута проводов

A28 (B)

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301728 AD

Разъем: A
10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301541 EE

Разъем: А10Х
(Вид со стороны блока реле)

10

11

5

9 8 7 6

4 3

1

2
