Mitsubishi Lancer / Lancer Wagon. Руководство - часть 380

54C
246

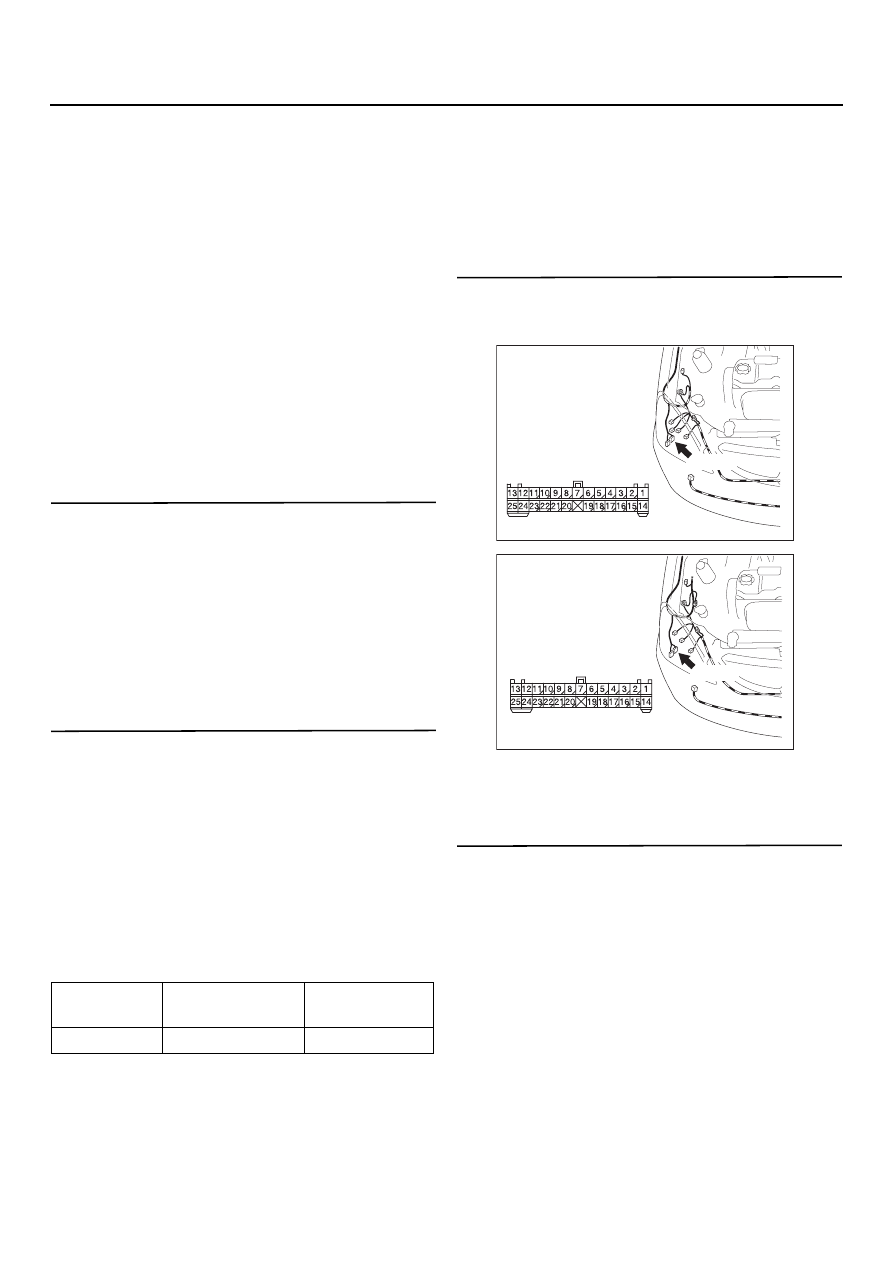

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если омыватель стекла задней двери не
работает нормально, могут быть неисправны
цепи входных сигналов к переключателю
стеклоочистителя задней двери, электродви
гатель омывателя стекла задней двери, или сам
электронный блок управления системой ETACS.

Возможные причины

•

Неисправность электродвигателя привода
омывателя стекла задней двери.

•

Неисправность подрулевого переключателя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы стеклоочистителя
задней двери
Проверьте, нормально ли работает
стеклочиститель задней двери.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки G1
"Стеклоочиститель задней двери не
работает ни на одном режиме",

CTP. 54C-231

.

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции стеклоочистителя
ветрового стекла.

<Выбранная позиция>

СТЕКЛООЧИСТИТЕЛЬ/ОМЫВАТЕЛЬ
СТЕКЛА ЗАДНЕЙ ДВЕРИ

•

Положение ключа зажигания:
"ACC"(вспомогательное оборудование)

•

Переключатель омывателя стекла задней
двери: ON (вкл.)

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки M6
"Не получен сигнал подрулевого
переключателя (переключатель
омывателей ветрового стекла и стекла
задней двери)",

CTP. 54C-442

.

ЭТАП 3. Проверка разъема выключателей:
Разъем А
27 электродвигателя омывателя
стекла задней двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте разъем.

ЭТАП 4. Проверка состояния
электродвигателя омывателя стекла задней
двери
См. главу 51, "Стеклоочиститель и омыватель
задней двери",

CTP. 51-29

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Замените электродвигатель омывателя
стекла задней двери.

Показатель
№

Наименование
позиции

Номинальное
состояние

Позиция 14

REAR WASH. SW ON (включено)

AC303839

Разъем: A
27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

A27 (G)

AC303825

Разъем: A
27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

A27 (G)

54C
247

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

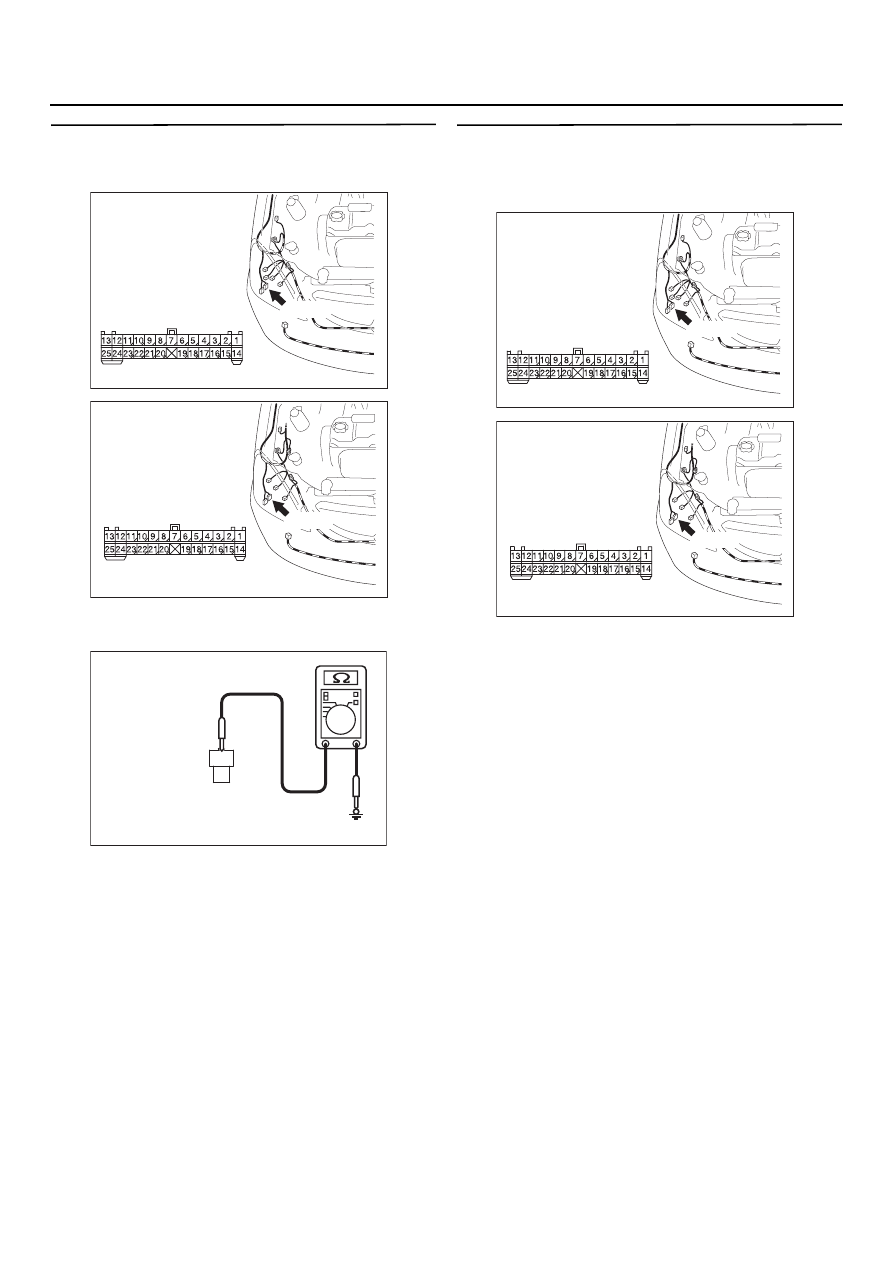

ЭТАП 5. Измерение сопротивления на
разъеме А
27 электродвигателя омывателя
стекла задней двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Проверьте сопротивление между разъемом

А27 (клемма № 1) электродвигателя
омывателя стекла задней двери и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом А
27 (клемма № 1)
электродвигателя омывателя стекла задней
двери и "массой"

•

Проверьте состояние линии "массы"
на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303839

Разъем: A
27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

A27 (G)

AC303825

Разъем: A
27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

A27 (G)

2

1

AC301639

Разъем: А27
(Вид со стороны
жгута проводов)

AB

AC303839

Разъем: A
27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

A27 (G)

AC303825

Разъем: A
27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

A27 (G)

54C
248

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

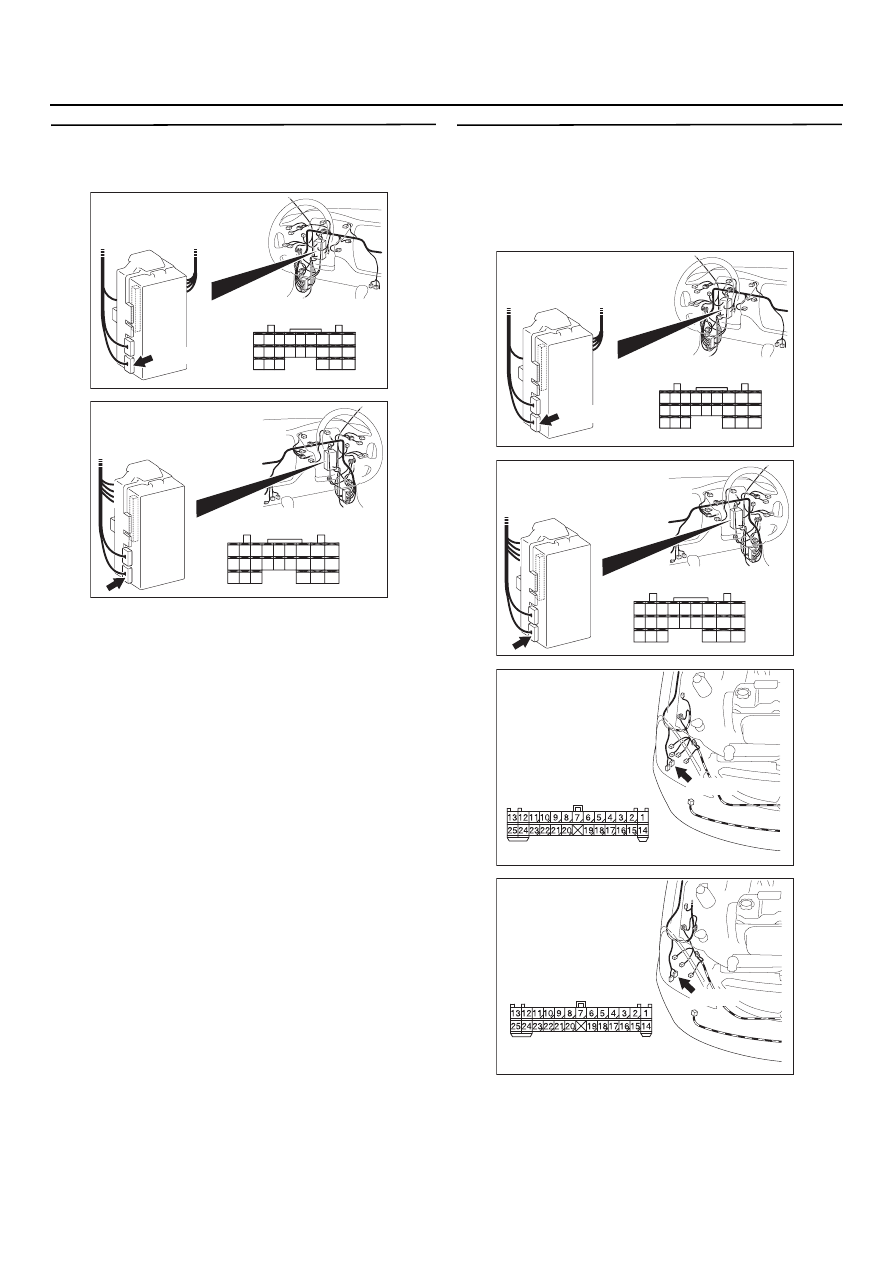

ЭТАП 7. Проверка разъема выключателей:
Разъем С
226 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте разъем.

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С
226 (клемма № 23)
электронного блока управления системой
ETACS и разъемом А
27 (клемма № 2)
электродвигателя омывателя стекла задней
двери

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C
226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C
226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

AC303839

Разъем: A
27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

A27 (G)

AC303825

Разъем: A
27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

A27 (G)

54C
249

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

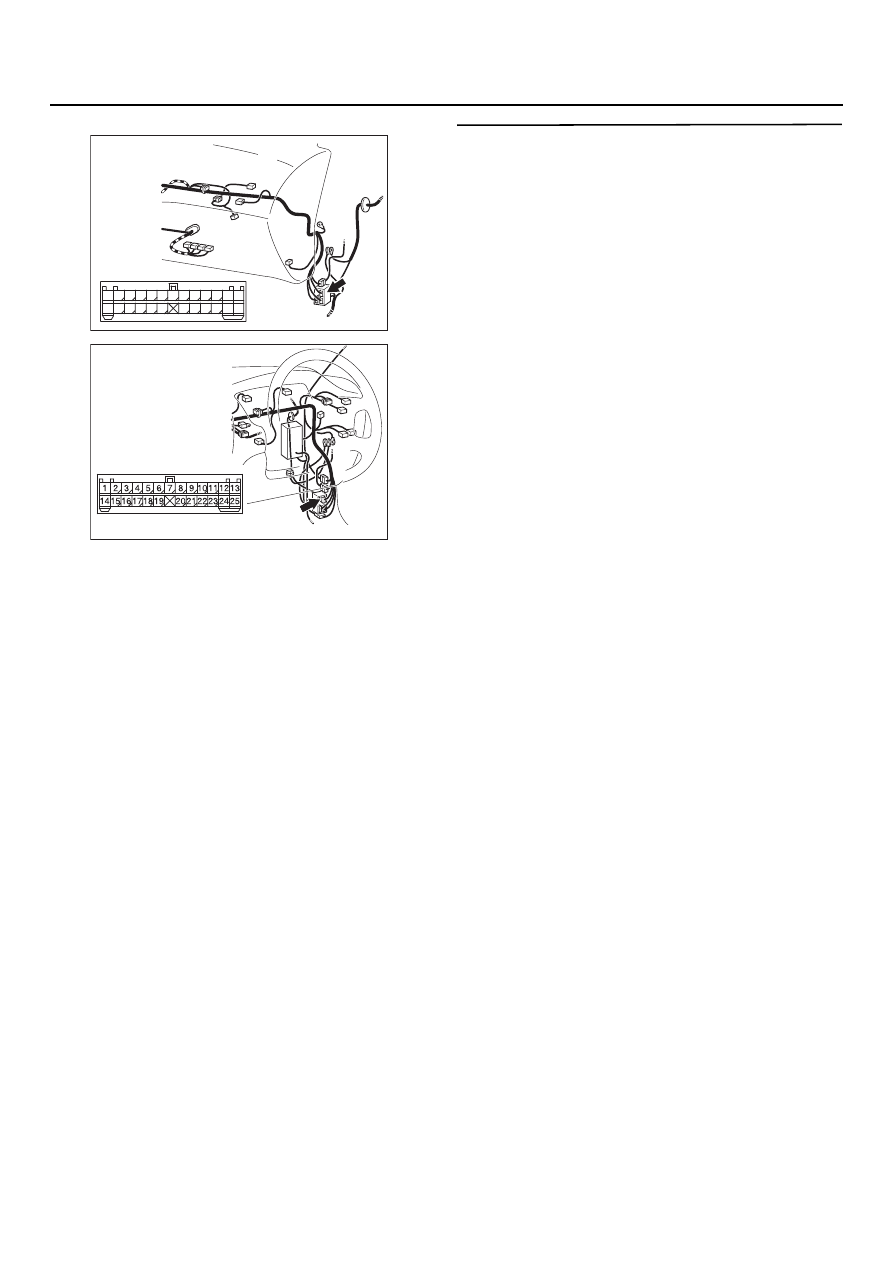

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C114
<Автомобили с левым расположением органов
управления>, C28 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии выхода.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Проверьте, нормально ли работает омыватель
стекла задней двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303804 AN

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
114
<Автомобиль с левым рулем>

AC303814

Разъем: C
28
<Автомобиль
с правым рулем>

AF
