МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ
Если стеклочиститель задней двери не
останавливается, при выключении, в исходном
положении, то возможны неисправности
электродвигателя стеклоочистителя задней
двери или электронного блока управления
системой ETACS.
Возможные причины
•
Неисправность электродвигателя привода
стеклоочистителя задней двери.
•
Неисправность электронного блока
управления системой ETACS.
•
Повреждение жгута проводов или разъемов.
МЕТОДИКА ДИАГНОСТИРОВАНИЯ
ЭТАП 1. Проверка разъема выключателей:
Разъем F07 электродвигателя
стеклоочистителя задней двери
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 2.
НЕТ :
Отремонтируйте разъем.
ЭТАП 2. Проверка состояния
электродвигателя стеклоочистителя задней
двери
См. главу 51, "Стеклоочиститель и омыватель
задней двери",
CTP. 51-29
.
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 3.
НЕТ :
Замените электродвигатель
стеклоочистителя задней двери.
ЭТАП 3. Измерение напряжения на разъеме
F07 электродвигателя стеклоочистителя
задней двери
(1) Отсоедините разъем, измерения проводите
со стороны жгута проводов.
(2) Положение ключа зажигания:
"ACC"(вспомогательное оборудование)
(3) Проверьте напряжение между разъемом
F07 (клемма № 4) электродвигателя
стеклоочистителя задней двери и "массой".
Номинальное значение: Напряжение
бортсети
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 5.
НЕТ :
Переходите к этапу 4.

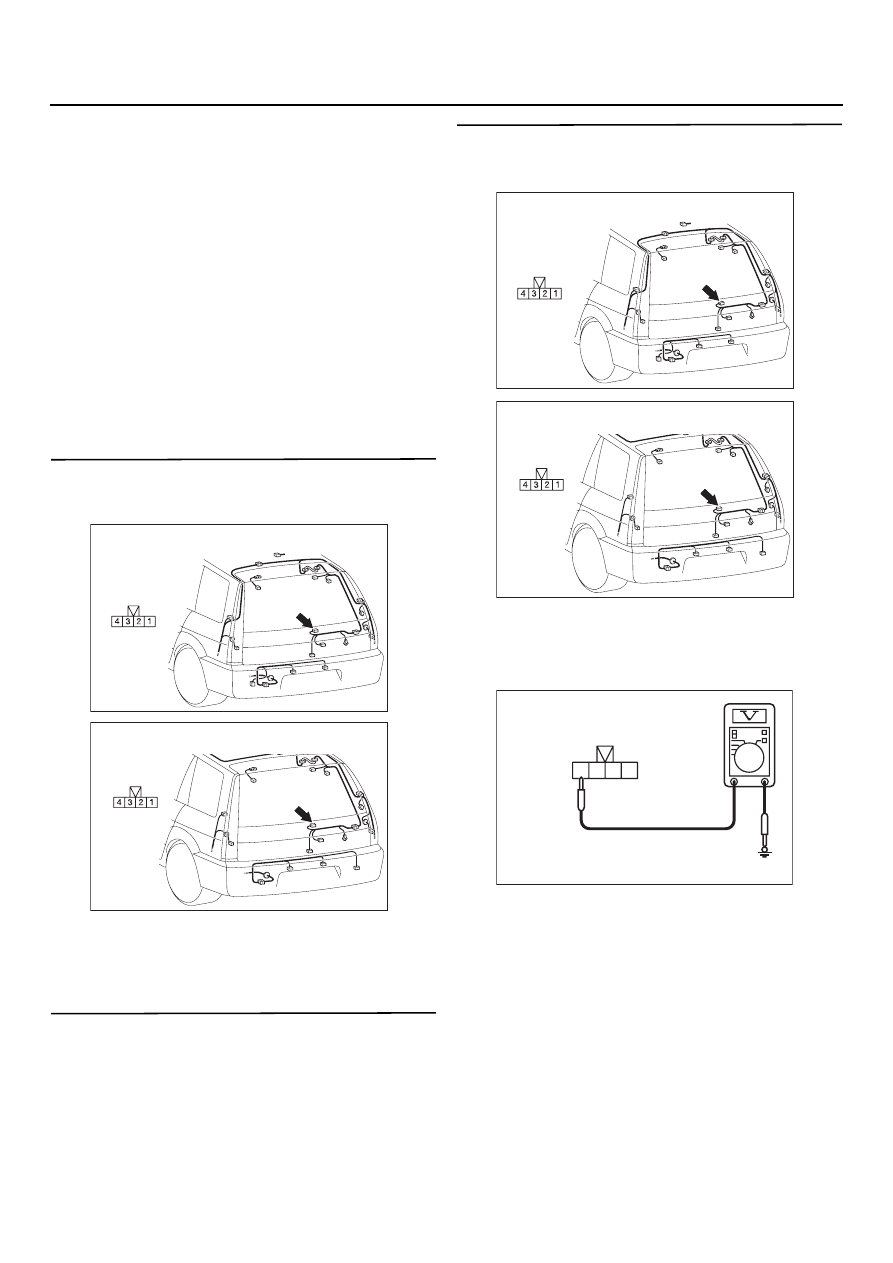

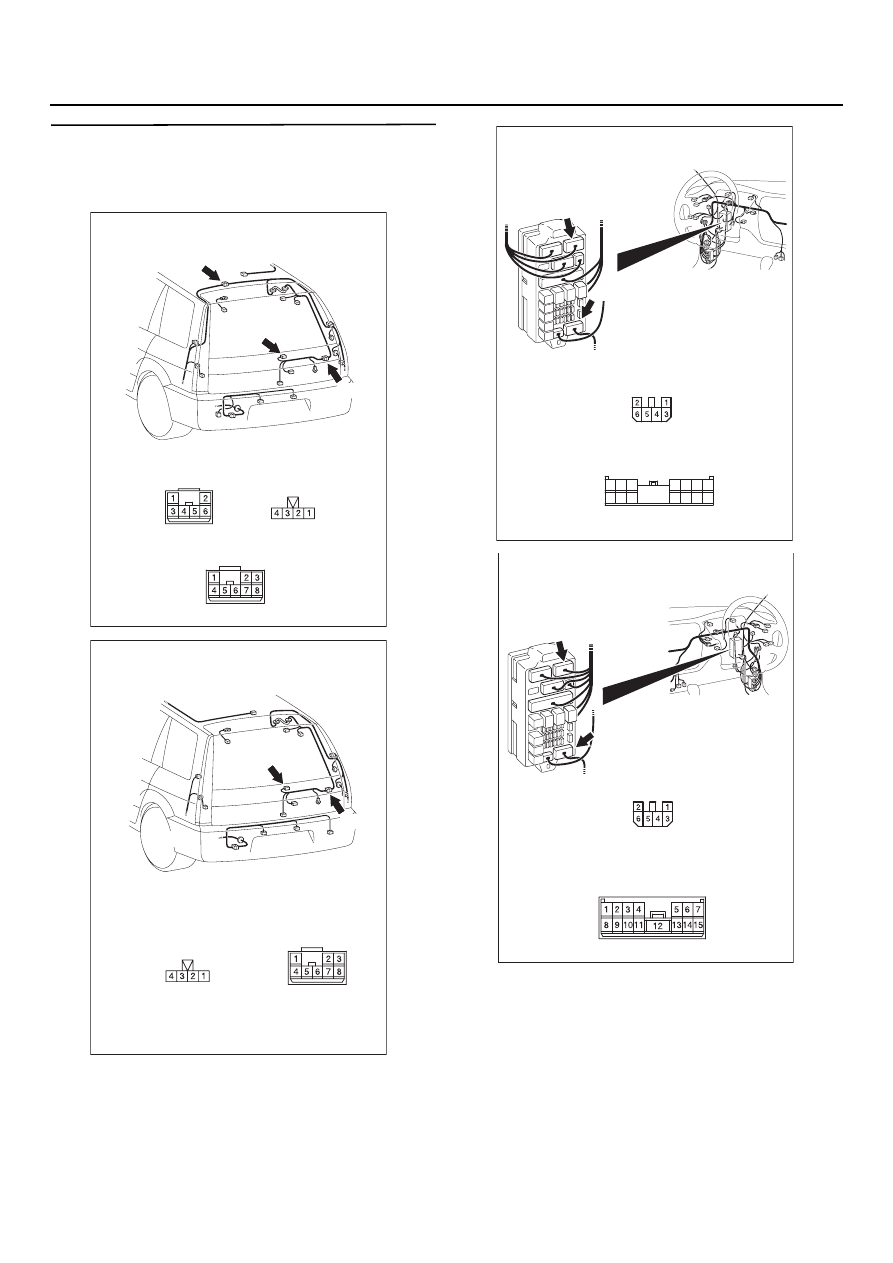

AC303954
Разъем: F07
AF
Вид со стороны
жгута проводов

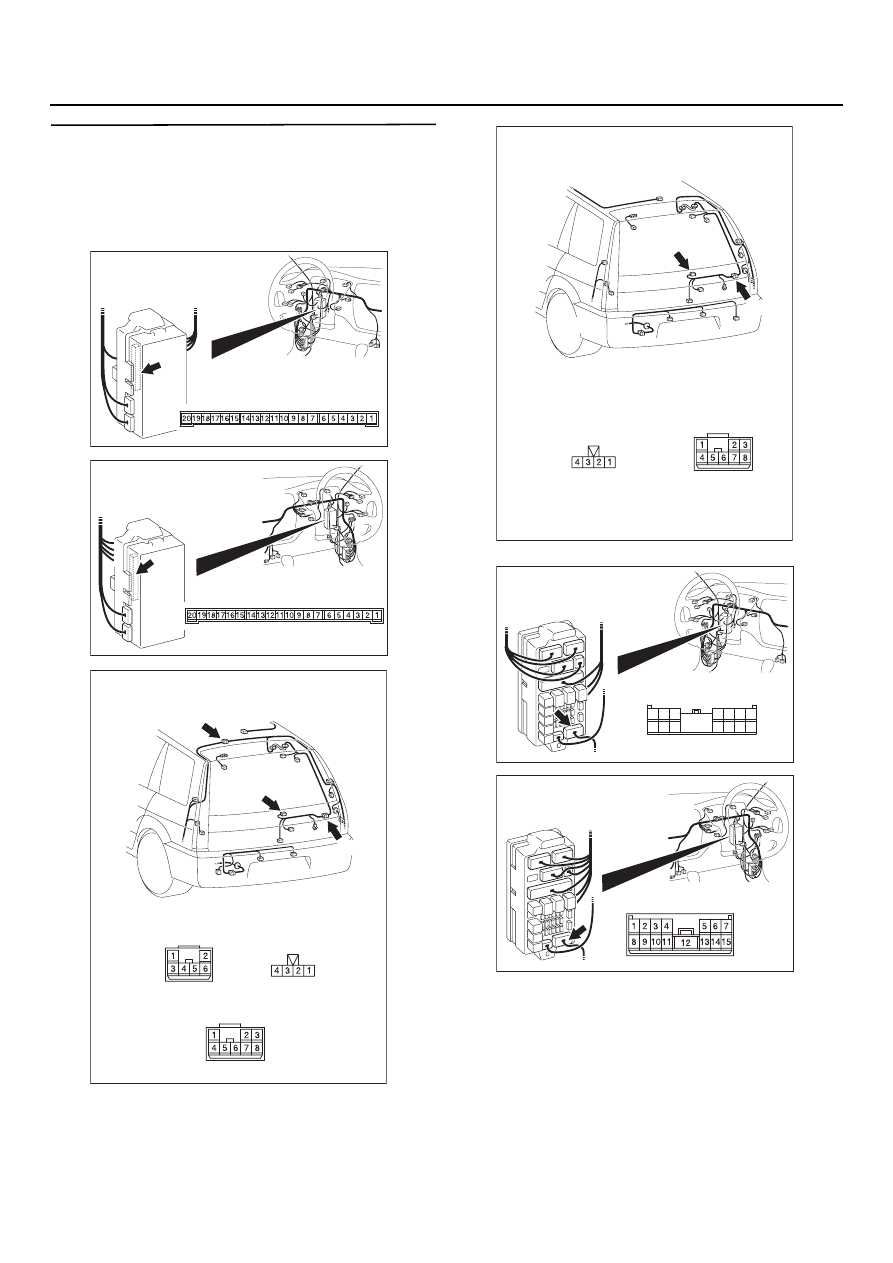

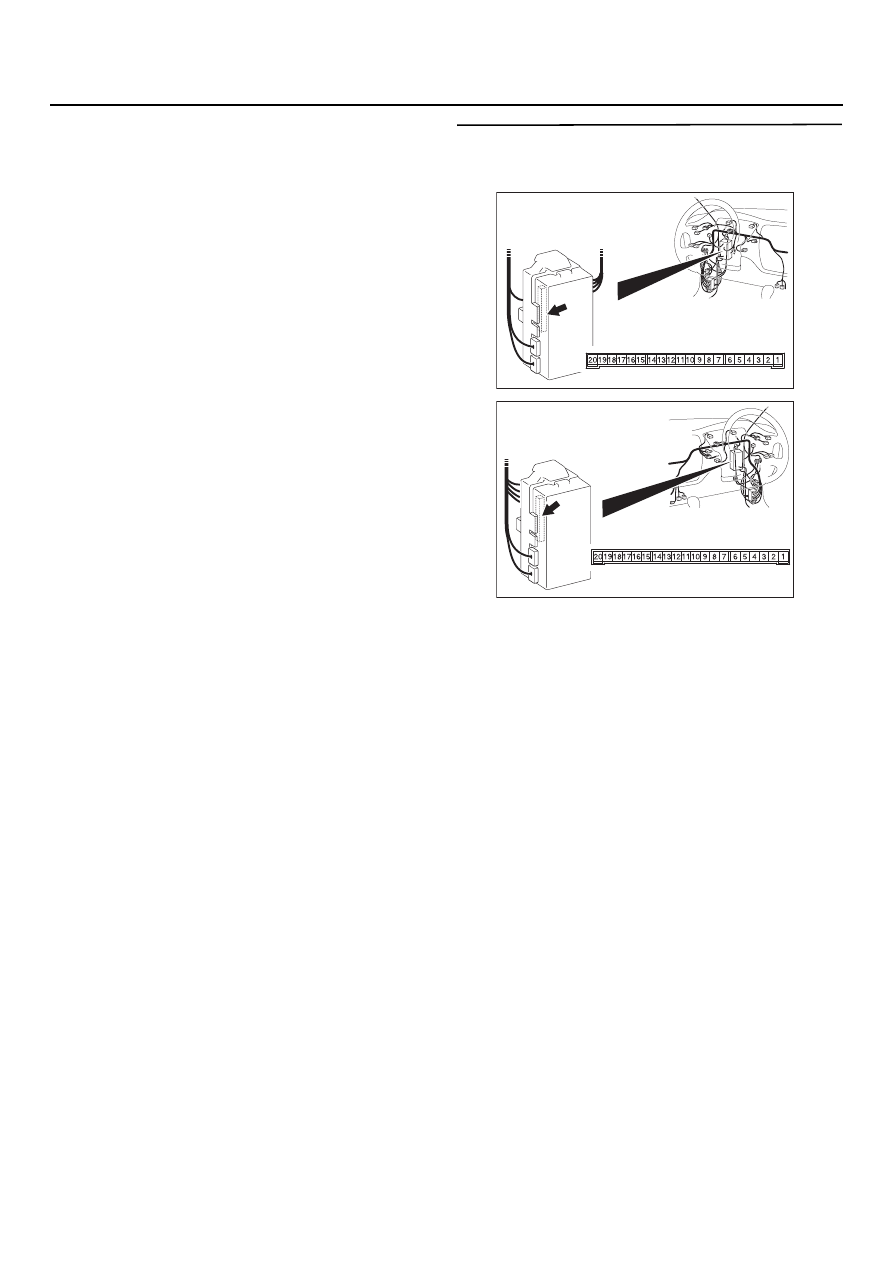

<Универсал автомобиль с левым рулем>
AC303956 AE
Вид со стороны
жгута проводов
Connector: F07
<Универсал автомобиль с правым рулем>
AC303954
Разъем: F07
AF
Вид со стороны
жгута проводов
<Универсал автомобиль с левым рулем>
AC303956 AE
Вид со стороны
жгута проводов
Connector: F07
<Универсал автомобиль с правым рулем>
3
4
2 1
AC301642
Разъем: F07
(Вид со стороны
жгута проводов)
AC
