МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой состояния жгута проводов,
проверьте промежуточный разъем C27
<Автомобили с левым расположением органов
управления>, C114 <Автомобили с левым
расположением органов управления>,
соединительный разъем C28 <Автомобили с
правым расположением органов управления>,
C115 <Автомобили с правым расположением
органов управления>, отремонтируйте разъемы
в случае необходимости

•

Проверьте состояние линии питания замка
зажигания (АСС) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 10. Повторная проверка системы
Омыватели ветрового стекла должны
нормально работать.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Замените передний электронный блок
управления.

54C231

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

СТЕКЛООЧИСТИТЕЛЬ
И ОМЫВАТЕЛЬ СТЕКЛА ЗАДНЕЙ
ДВЕРИ

МЕТОДИКА ПРОВЕРКИ G1: Стеклоочиститель задней двери не работает ни на каких
режимах. <Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Реле
стеклоочистителя
задней двери

Электродвигатель
стеклоочистителя
задней двери

ЭБУ системы ETACS

ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ
ЗАДНЕЙ ДВЕРИ

ВХОДНОЙ СИГНАЛ

Цветовая кодировка проводов
B : Черный LG : Бледнозеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой
BR : Коричневый O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый

Вид со стороны монтажного блока

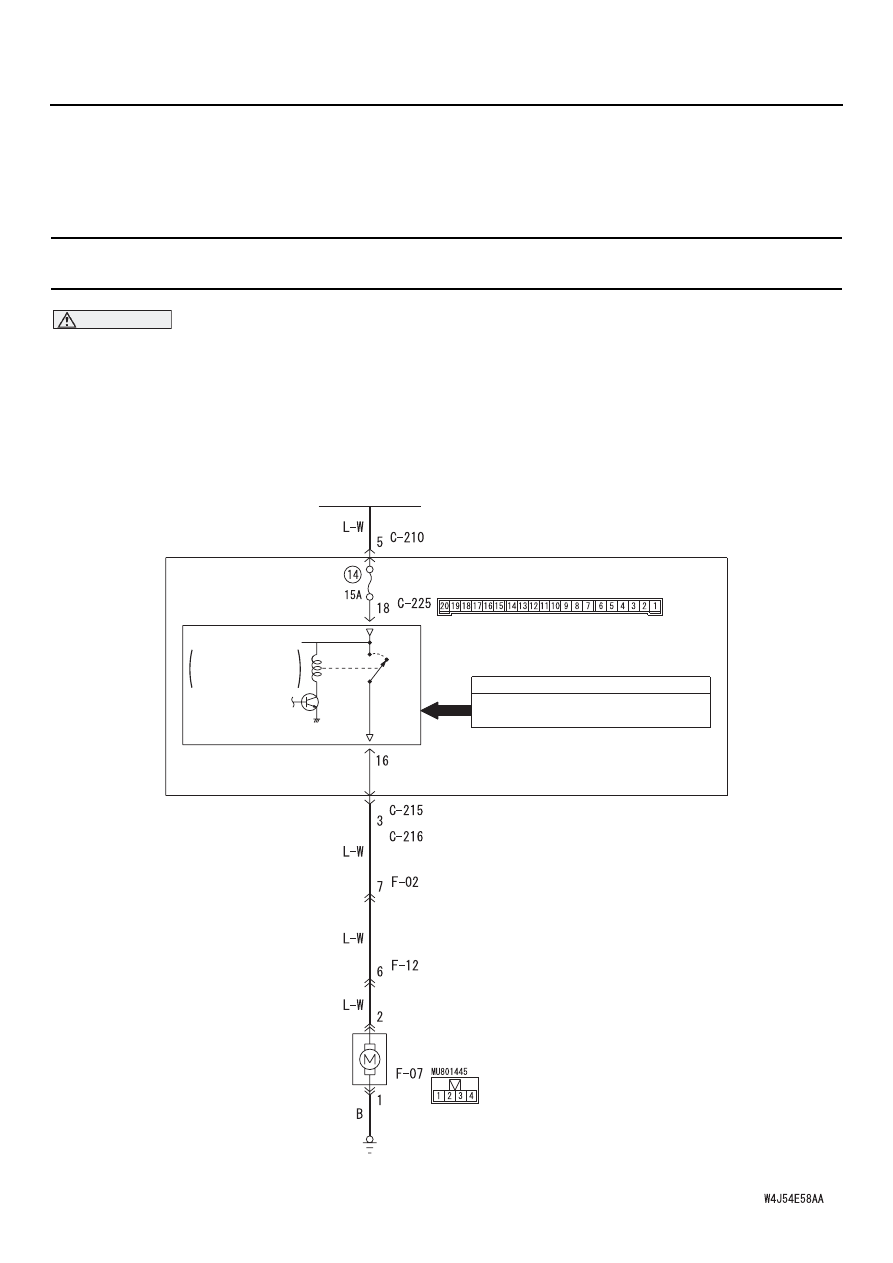

Цепь привода стеклоочистителя задней двери

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

<Автомобили с левосторонним
управлением рулевого колеса>

<Автомобили с правосторонним
управлением рулевого колеса>

<Автомобили с левосторонним
управлением рулевого колеса>

54C232

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклоочиститель задней двери не
работает нормально, могут быть неисправны
цепи входных сигналов к элементам,
перечисленные ниже, электродвигатель
стеклоочистителя задней двери, или сам
электронный блок управления системой ETACS.

•

Замок зажигания (АСС)

•

Переключатель стеклоочистителя задней
двери

Возможные причины

•

Неисправность электродвигателя привода
стеклоочистителя задней двери.

•

Неисправность подрулевого переключателя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к подрулевому переключателю (электронному
блоку управления, установленному на рулевой
колонке), переднего электронного блока
управления и линий связи системы SWS.

•

Положение ключа зажигания:
"ACC"(вспомогательное оборудование)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: На всех
позициях регистрируется
"OK"(исправное состояние)

B: В норме ли результаты проверки?

На всех позициях регистрируется
"OK"(исправное состояние) :

Переходите к этапу 2.

Меню "COLUMN ECU"(электронного блока
управления, установленного на рулевой
колонке) регистрирует "NG"(неисправное
состояние) :

Обратитесь к методике проверки

A2 "Связь с подрулевым
переключателем (электронным блоком
управления, установленным на рулевой
колонке) невозможна",

CTP. 54C-47

Меню "Электронный блок управления
системой ETACS" регистрирует
"NG"(неисправное состояние) :

Обратитесь

к методике проверки A3 "Связь
с электронным блоком управления
системой ETACS невозможна",

CTP. 54C-54

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции стеклоочистителя
ветрового стекла.

<Выбранная позиция> СТЕКЛООЧИСТИТЕЛЬ

ЗАДНЕЙ ДВЕРИ

•

Положение ключа зажигания:
"ACC"(вспомогательное оборудование)

•

Переключатель стеклоочистителя задней
двери ON (вкл.)

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

На всех позициях регистрируется нормальное
состояние :

Переходите к этапу 3.

Нормальное состояние не регистрируется
на позиции № 13 :

Замените подрулевой

переключатель.

Нормальное состояние не регистрируется
на позиции № 31 :

Обратитесь к методике

проверки M1 "Не получен сигнал замка
зажигания, находящегося в положении
(АСС)",

CTP. 54C-417

Показатель
№

Наименование
позиции

Номинальное
состояние

Позиция 13

REAR WIPER SW
переключатель
стеклоочистителя
задней двери

ON( включено)

Позиция 31

IG SW(ACC)
замок зажигания в
положении (АСС)

ON (включено)

54C233

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Проверка разъема выключателей:
Разъем F07 электродвигателя
стеклоочистителя задней двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте разъем.

ЭТАП 4. Проверка состояния
электродвигателя стеклоочистителя задней
двери
См. главу 51, "Стеклоочиститель и омыватель
задней двери",

CTP. 51-29

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Замените электродвигатель
стеклоочистителя задней двери.

ЭТАП 5. Измерение сопротивления
на разъеме F07 электродвигателя
стеклоочистителя задней двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

F07 (клемма № 1) электродвигателя
стеклоочистителя задней двери и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

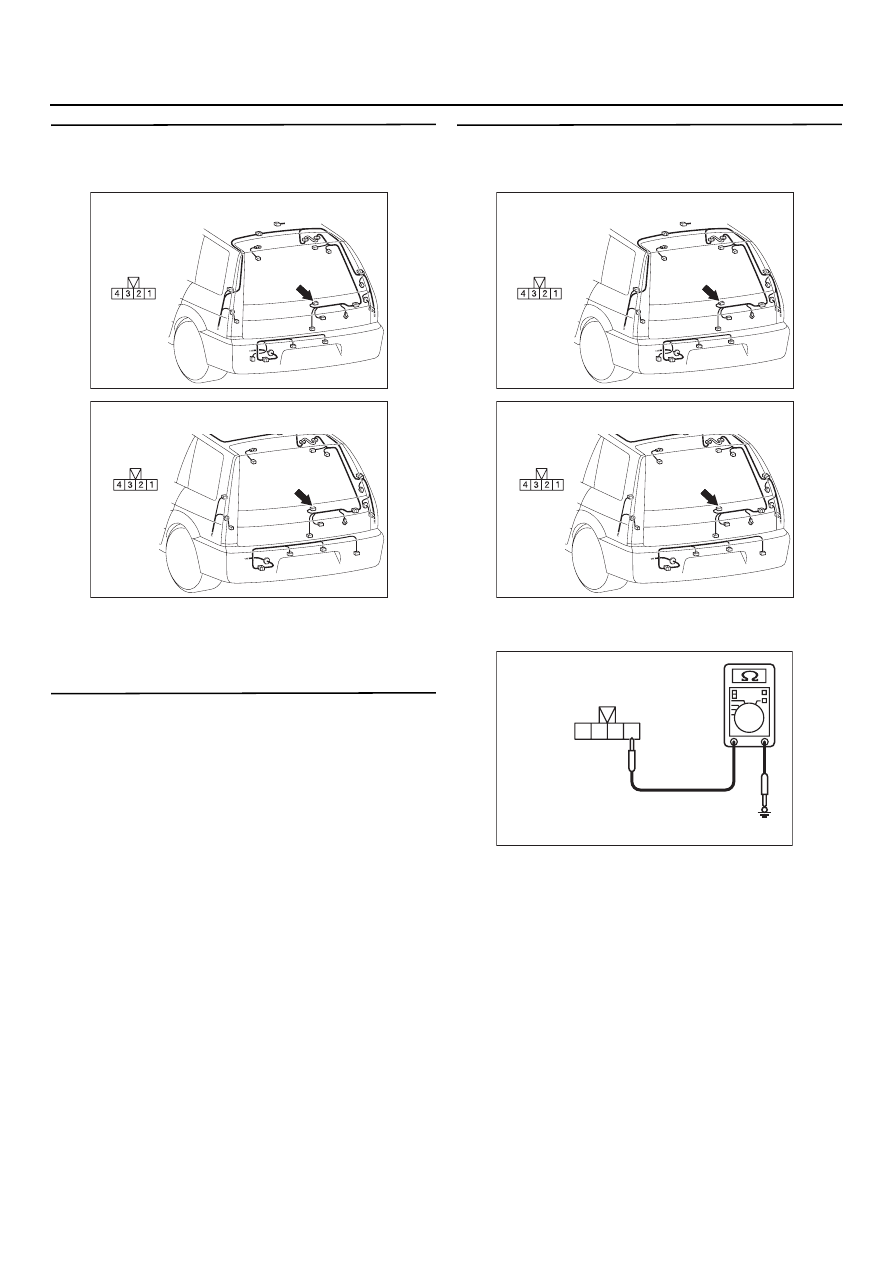

AC303954

Разъем: F07

Вид со стороны
жгута проводов

<Универсал автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F07
<Универсал автомобиль с правым рулем>

AC303954

Разъем: F07

Вид со стороны
жгута проводов

<Универсал автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F07
<Универсал автомобиль с правым рулем>

2 1

AC301641

Разъем: F07
(Вид со стороны
жгута проводов)
