Mitsubishi Lancer / Lancer Wagon. Руководство - часть 375

54C
226

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности в электродвигателе
привода стеклоочистителя, в подрулевом
переключателе или в переднем электронном
блоке управления.

Возможные причины

•

Неисправность электродвигателя привода
омывателя ветрового стекла.

•

Неисправность подрулевого переключателя.

•

Неисправность переднего электронного
блока управления.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка работы омывателей
ветрового стекла
Проверьте, нормально ли работает омыватель
ветрового стекла.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки F1
"Омыватели ветрового стекла не
работают на всех режимах",

CTP. 54C-198

.

ЭТАП 2. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к подрулевому переключателю (электронному
блоку управления, установленному на рулевой
колонке), переднего электронного блока
управления и линий связи системы SWS.

•

Установите замок зажигания в положение
"АСС" (вспомогательное оборудование).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

•

ПЕРЕДНИЙ ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ

Номинальное значение: На всех
позициях регистрируется
"OK"(исправное состояние)

B: В норме ли результаты проверки?

На всех позициях регистрируется
"OK"(исправное состояние) :

Переходите к этапу 3.

Меню "COLUMN ECU"(электронного блока
управления, установленного на рулевой
колонке) регистрирует "NG"(неисправное
состояние) :

Обратитесь к методике проверки

A2 "Связь с подрулевым
переключателем (электронным блоком
управления, установленным на рулевой
колонке) невозможна",

CTP. 54C-47

.

Меню "FRONT ECU" (передний электронный
блок управления) регистрирует
"NG"(неисправное состояние) :

Обратитесь

к методике проверки A4 "Связь
с передним электронным блоком
управления невозможна",

CTP. 54C-61

.

54C
227

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

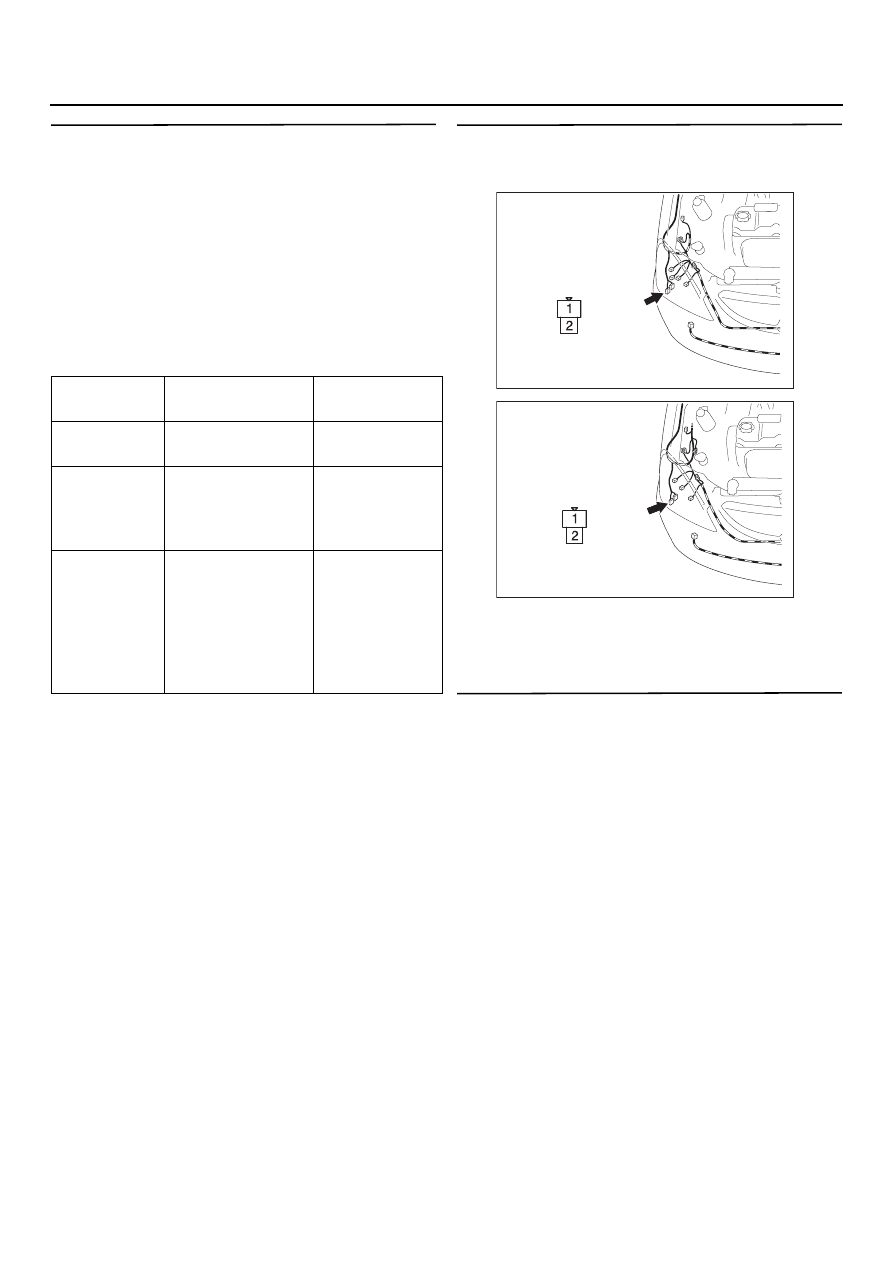

ЭТАП 3. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции стеклоочистителя
ветрового стекла.

<Выбранная позиция> F.WIPER INT

(прерывистый режим работы
стеклоочистителя ветрового стекла)

•

Установите замок зажигания в положение
"АСС" (вспомогательное оборудование).

•

Переключатель омывателя ветрового стекла:
ON (вкл.)

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

На всех позициях регистрируется нормальное
состояние :

Переходите к этапу 4.

Нормальное состояние не регистрируется
на позиции № 70 :

Замените подрулевой

переключатель.

Нормальное состояние не регистрируется
на позиции № 31 :

Обратитесь к методике

проверки M1 "Не получен сигнал замка
зажигания, находящегося в положении
(АСС)",

CTP. 54C-417

.

Нормальное состояние не регистрируется
на позиции № 70 :

Замените передний

электронный блок управления.

ЭТАП 4. Проверка разъема выключателей:
Разъем А
26 электродвигателя омывателя
ветрового стекла

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте разъем.

ЭТАП 5. Проверка состояния
электродвигателя омывателя ветрового
стекла в сборе
См. главу 51, "Омыватель ветрового стекла",

CTP. 51-24

.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 6.

НЕТ :

Замените электродвигатель омывателя
ветрового стекла.

Показатель
№

Наименование
позиции

Номинальное
состояние

Позиция 09

FRONT WASH.
SW

ON(включено)

Позиция 31

IG SW(ACC)
замок зажигания
в положении
(АСС)

ON(включено)

Позиция 70

FRONT ECU ACK
уведомление о
распознавании
переднего
электронного
блока
управления

NORMAL ACK
или HIBEAM
ACK

AC303839

Разъем: A
26
<Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303825

Разъем: A
26
<Автомобили
с правым рулем>

AE

Вид со стороны
жгута проводов

54C
228

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

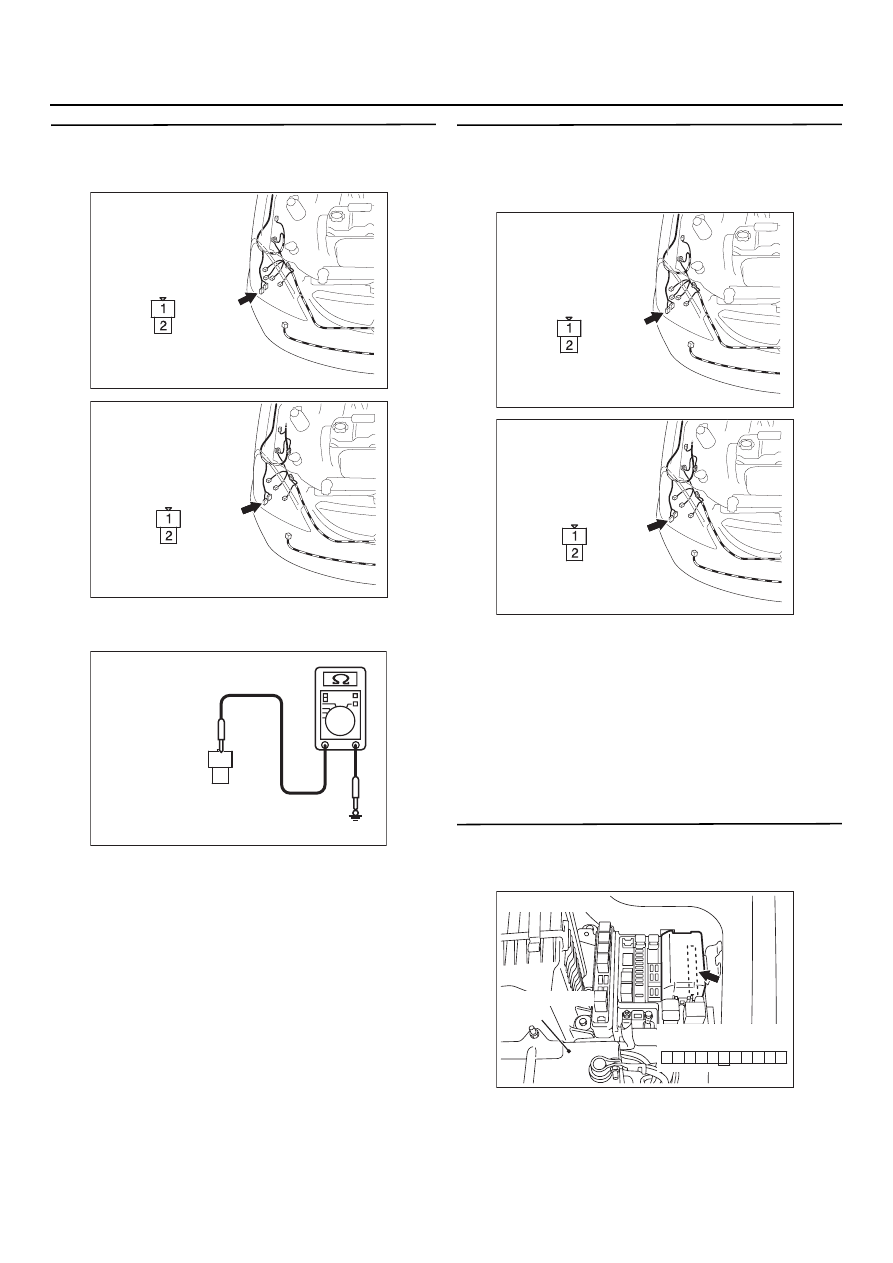

ЭТАП 6. Измерение сопротивления
на разъеме А
26 электродвигателя
омывателя ветрового стекла

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Проверьте проводимость между разъемом

А26 (клемма № 1) электродвигателя
омывателя ветрового стекла и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Переходите к этапу 7.

ЭТАП 7. Проверка состояния жгута проводов
между разъемом А
26 (клемма № 1)
электродвигателя омывателя ветрового
стекла и "массой"

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Проверка разъема выключателей:
Разъем А
11Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте разъем.

AC303839

Разъем: A
26
<Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303825

Разъем: A
26
<Автомобили
с правым рулем>

AE

Вид со стороны
жгута проводов

2

1

AC301475

Разъем А26
(Вид со стороны
жгута проводов)

AB

AC303839

Разъем: A
26
<Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303825

Разъем: A
26
<Автомобили
с правым рулем>

AE

Вид со стороны
жгута проводов

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

54C
229

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

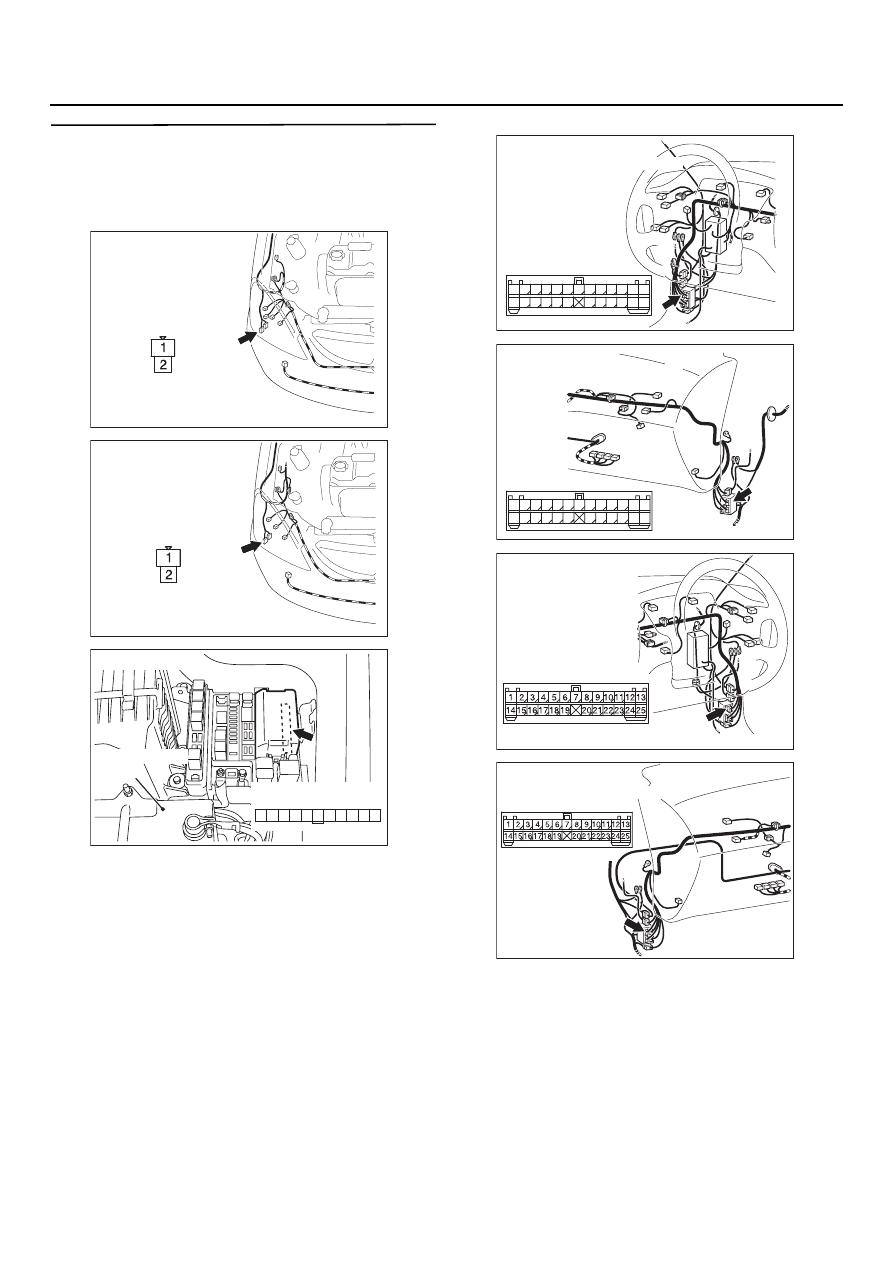

ЭТАП 9. Проверка состояния жгута проводов
между разъемом А
26 (клемма № 2)
электродвигателя омывателя ветрового
стекла и разъемом А
11Х (клеммой № 21)
переднего электронного блока управления

NOTE:

AC303839

Разъем: A
26
<Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303825

Разъем: A
26
<Автомобили
с правым рулем>

AE

Вид со стороны
жгута проводов

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
27
<Автомобили с левым рулем>

AC303804 AN

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
114
<Автомобиль с левым рулем>

AC303814

Разъем: C
28
<Автомобиль
с правым рулем>

AF

AC303816 AD

Разъем: C
115
<Автомобили с правым рулем>
