54C
222

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка аналоговых данных
электронного блока управления системой
ETACS контрольным устройством системы
SWS

•

Поверните ручку настройки интервала
прерывистого режима работы
стеклоочистителя.

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки M7
"Не получен сигнал размера интервал
прерывистой работы стеклоочистителя
ветрового стекла",

CTP. 54C-444

.

ЭТАП 2. Повторная проверка системы
Интервал времени периода прерывистой
работы стеклоочистителя ветрового стекла
может быть отрегулирован при помощи
функции настройки.

Номинальное значение: Интервал
прерывистой работы стеклоочистителя
ветрового стекла изменяется при
изменении режима функции настройки.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

Показа

тель №

Наименование
позиции

Номинальное
состояние

Показа
тель 02:

WPR VOL VOLT
значение
напряжения на
входе в привод
стеклоочисти
теля

Регистрируется
напряжение в соот
ветствии с интерва
лом движения
стеклоочистителя.
Напряжение изме
няется в соответст
вии с изменением
интервала преры
вистой работы
стеклоочистителя.

54C
223

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ F
6: Интервал прерывистой работы стеклоочистителя
не изменяется при изменении скорости автомобиля

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Электронный блок управления системой ETACS
определяет интервал прерывистой работы
стеклоочистителя в соответствии со скоростью
автомобиля, значение которой выдает
электронный блок управления двигателем.
Если интервал прерывистой работы
стеклоочистителя ветрового стекла не зависит
от скорости автомобиля, возможно повреж
дение входной цепи сигнала датчика скорости
автомобиля и электронного блока управления
системой ETACS.

Возможные причины

•

Повреждение датчика скорости автомобиля
(электронный блок управления двигателем).

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

СКОРОСТЬ АВТОММОБИЛЯ

ВХОДНОЙ СИГНАЛ

Входной сигнал скорости автомобиля

W3Z04E06AA

54C
224

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка системы настройки
функций
Проверьте работоспособность функции
определения скорости автомобиля путем
применения функции регулирования системы.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Реализуется функция определения
скорости автомобиля применением
функции регулирования системы.
(См.

CTP. 54B-495

).

ЭТАП 2. Повторная проверка системы
Интервал времени периода прерывистой
работы стеклоочистителя ветрового стекла
может быть отрегулирован при помощи
функции настройки.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки F5
"Интервал периода прерывистой
работы стеклоочистителя ветрового
стекла не может быть отрегулирован
системой управления режимом
прерывистой работы",

CTP. 54C-221

.

ЭТАП 3. Получение ETACS ANAL (аналоговых
данных системы) контрольным устройством
системы SWS

•

Введите промоделированную скорость
автомобиля.

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Обратитесь к методике проверки M15
"Не получен сигнал скорости движения
автомобиля",

CTP. 54C-494



<Автомобили с МКП>. Обратитесь
к методике проверки M15 "Не получен
сигнал скорости движения
автомобиля",

CTP. 54C-500



<Автоматическая коробка передач>.

ЭТАП 4. Повторная проверка системы
Проверьте, зависит ли интервал движения
стеклоочистителя ветрового стекла от скорости
движения автомобиля.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Показа

тель №

Наименование
позиции

Номинальное
состояние

Показатель
03:

ДАТЧИК
СКОРОСТИ

Регистрируется
скорость, кото
рая флуктуирует
в пределах
± 2 км/ч
от истинной
скорости
автомобиля.

54C
225

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ F
7: Омыватель стеклоочистителей ветрового стекла нормально
не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Передний ЭБУ

Электродвигатель
омывателя
ветрового стекла

Реле омывателя
ветрового стекла

ВХОДНОЙ СИГНАЛ

ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый
L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый
R : Красный     P : Розовый     V : Фиолетовый

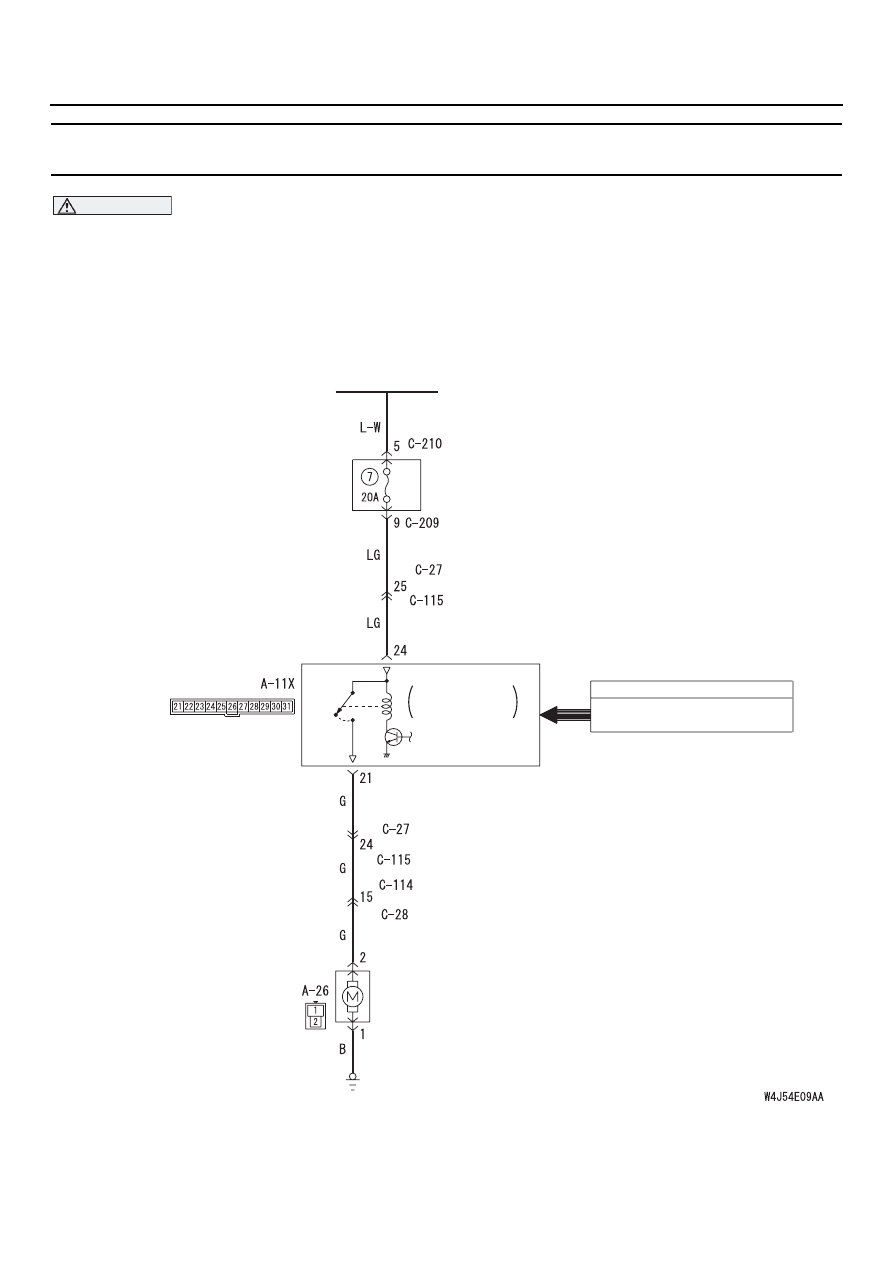

Цепь электродвигателя омывателя ветрового стекла

Монтажный

блок

<Автомобили с правосторонним

управлением рулевого колеса>

<Автомобили с левосторонним

управлением рулевого колеса>

ВЫКЛ.

ВКЛ.

<Автомобили с правосторонним

управлением рулевого колеса>

<Автомобили с левосторонним

управлением рулевого колеса>

<Автомобили с правосторонним

управлением рулевого колеса>

<Автомобили с левосторонним

управлением рулевого колеса>
