54C218

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

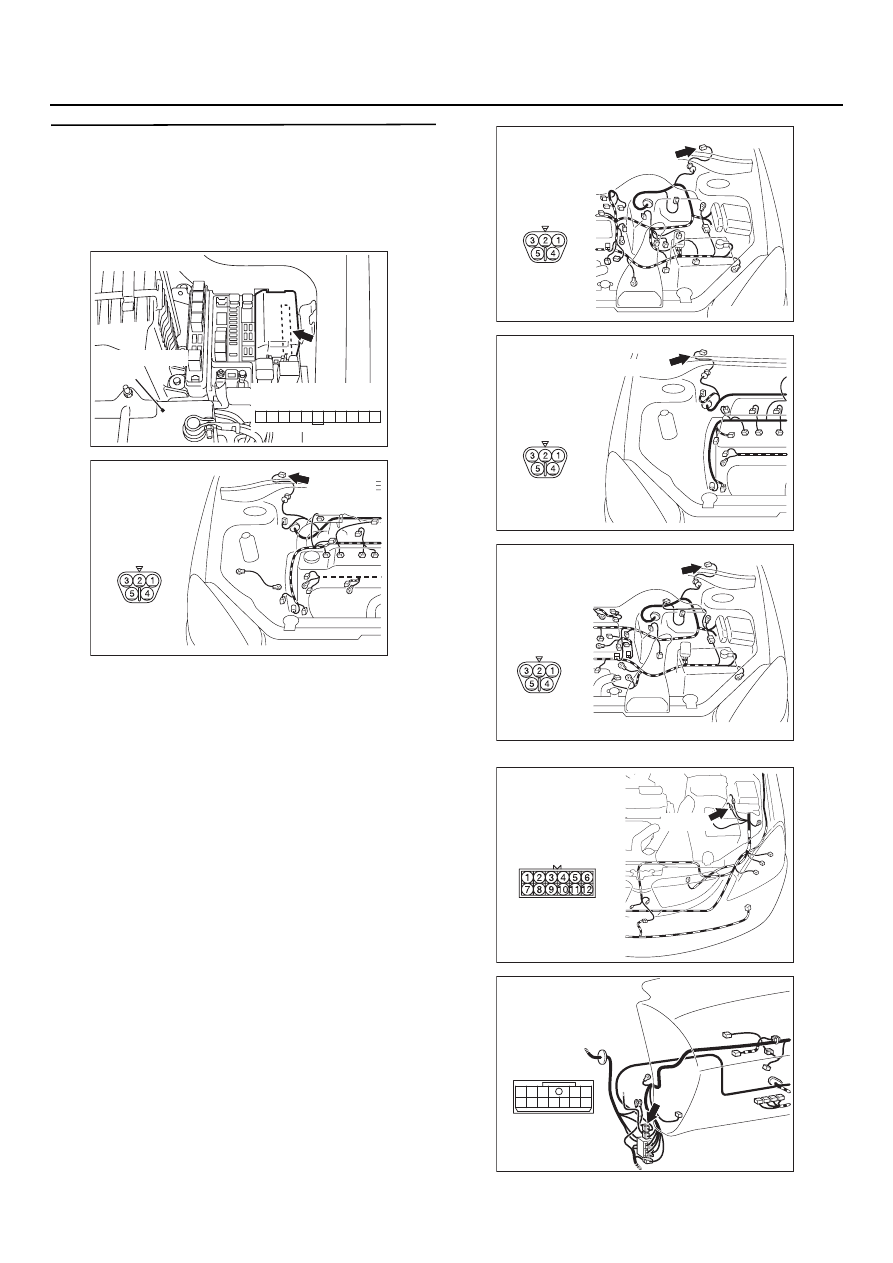

ЭТАП 6. Проверка состояния жгута проводов
между разъемом А11Х (клемма № 27)
переднего электронного блока управленияа
и разъемом В01 (клемма № 1)
электродвигателя стеклоочистителя
ветрового стекла

NOTE:

AC301728 AE

Разъем: A11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303782

Разъем: B01
<4G1Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B01
<4G1Автомобили
с правым рулем>

AC303790

Разъем: B01
<4G6Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B01
<4G6Автомобили
с правым рулем>

AC303857

Разъем: A13
<Автомобили
с левым рулем>

AB

A13 (B)

AC303816

Разъем: C111
<Автомобили
с правым рулем>

AF

6

1

5

12

11

7

9

8

10

2 3

4

54C219

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема А13
<Автомобили с левым расположением органов
управления>, C111 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

Проверьте состояние линии питания
переднего электронного блока управления
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы.
Проверьте работу стеклоочистителя ветрового
стекла при всех положениях переключателя.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

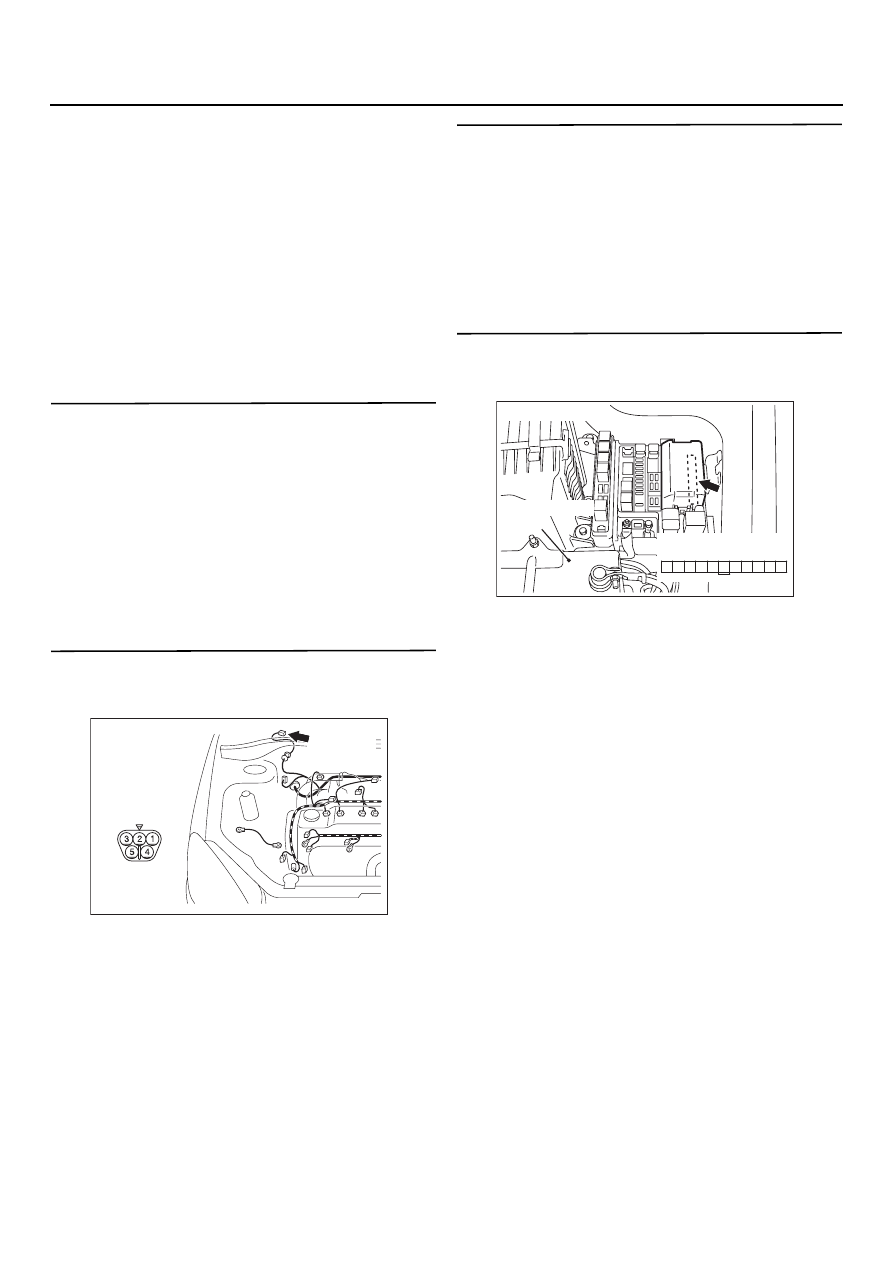

ЭТАП 8. Проверка разъема выключателей:
Разъем В01 электродвигателя
стеклоочистителя ветрового стекла

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 9. Проверка состояния
электродвигателя стеклоочистителя
в сборе
См. главу 51, "Стеклоочиститель ветрового
стекла",

CTP. 51-24

.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 10.

НЕТ :

Замените электродвигатель
стеклоочистителя ветрового стекла.

ЭТАП 10. Проверка разъема выключателей:
Разъем А11Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте неисправный разъем.

AC303782

Разъем: B01
<4G1Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC301728 AE

Разъем: A11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

54C220

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

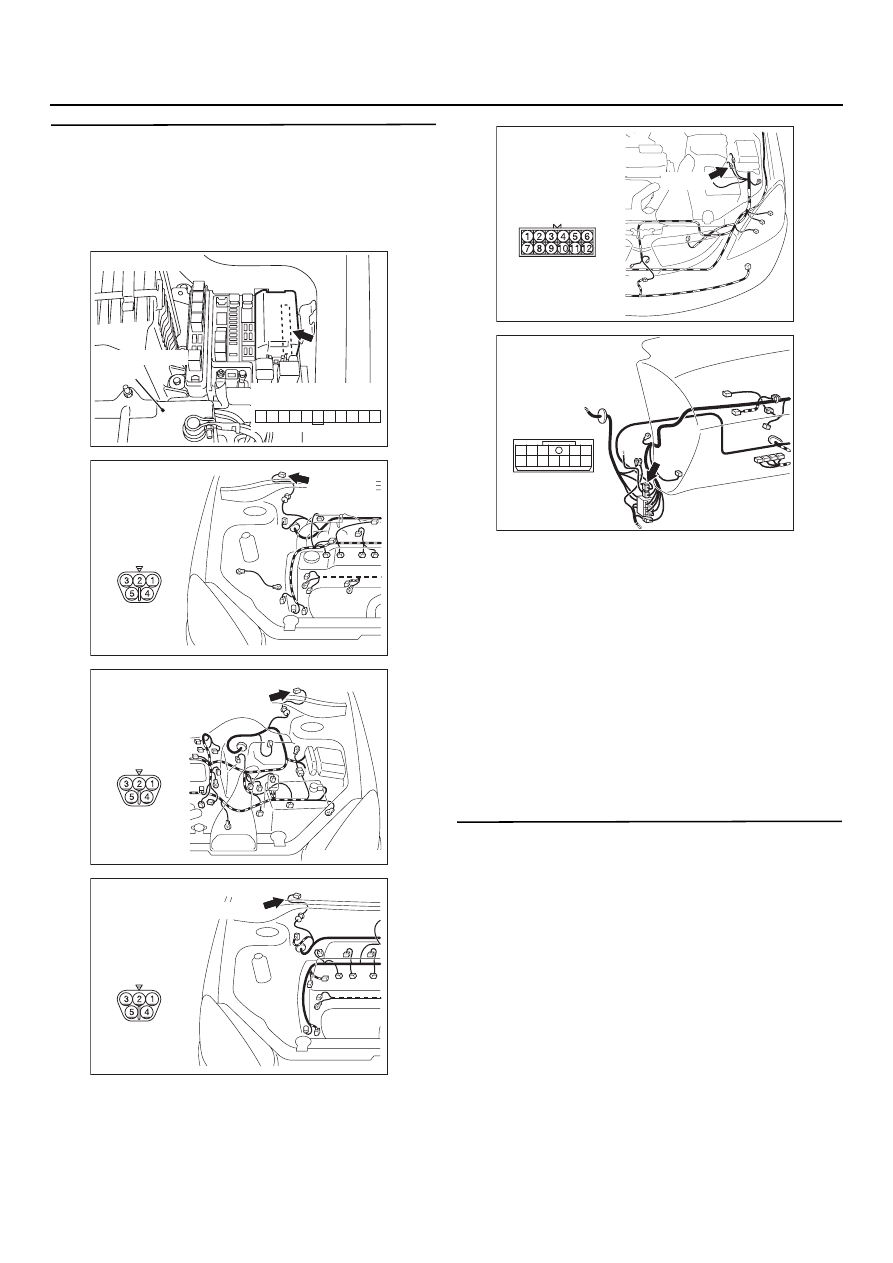

ЭТАП 11. Проверьте состояние жгута
проводов между разъемом А11Х (клемма
№ 28) переднего электронного блока
управленияа и разъемом В01 (клемма № 2)
электродвигателя стеклоочистителя
ветрового стекла

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема А13
<Автомобили с левым расположением органов
управления>, C111 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

Проверьте состояние линии питания
переднего электронного блока управления
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 12.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 12. Повторная проверка системы
Проверьте работу стеклоочистителя ветрового
стекла при всех положениях переключателя.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

AC301728 AE

Разъем: A11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303782

Разъем: B01
<4G1Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B01
<4G1Автомобили
с правым рулем>

AC303790

Разъем: B01
<4G6Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303857

Разъем: A13
<Автомобили
с левым рулем>

AB

A13 (B)

AC303816

Разъем: C111
<Автомобили
с правым рулем>

AF

6

1

5

12

11

7

9

8

10

2 3

4

54C221

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ F5: Интервал времени периода прерывистой работы
стеклоочистителя ветрового стекла не может быть отрегулирован при помощи функции
настройки

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности подрулевого
переключателя, или в переднем электронном
блоке управления.

Возможные причины

Неисправность подрулевого переключателя.

Неисправность переднего электронного
блока управления.

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

ИНТЕРВАЛ ВРЕМЕНИ ПРЕРЫВИСТОЙ
РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ

ВХОДНОЙ СИГНАЛ

Входной сигнал интервала времени прерывистой работы стеклоочистителя ветрового стекла
