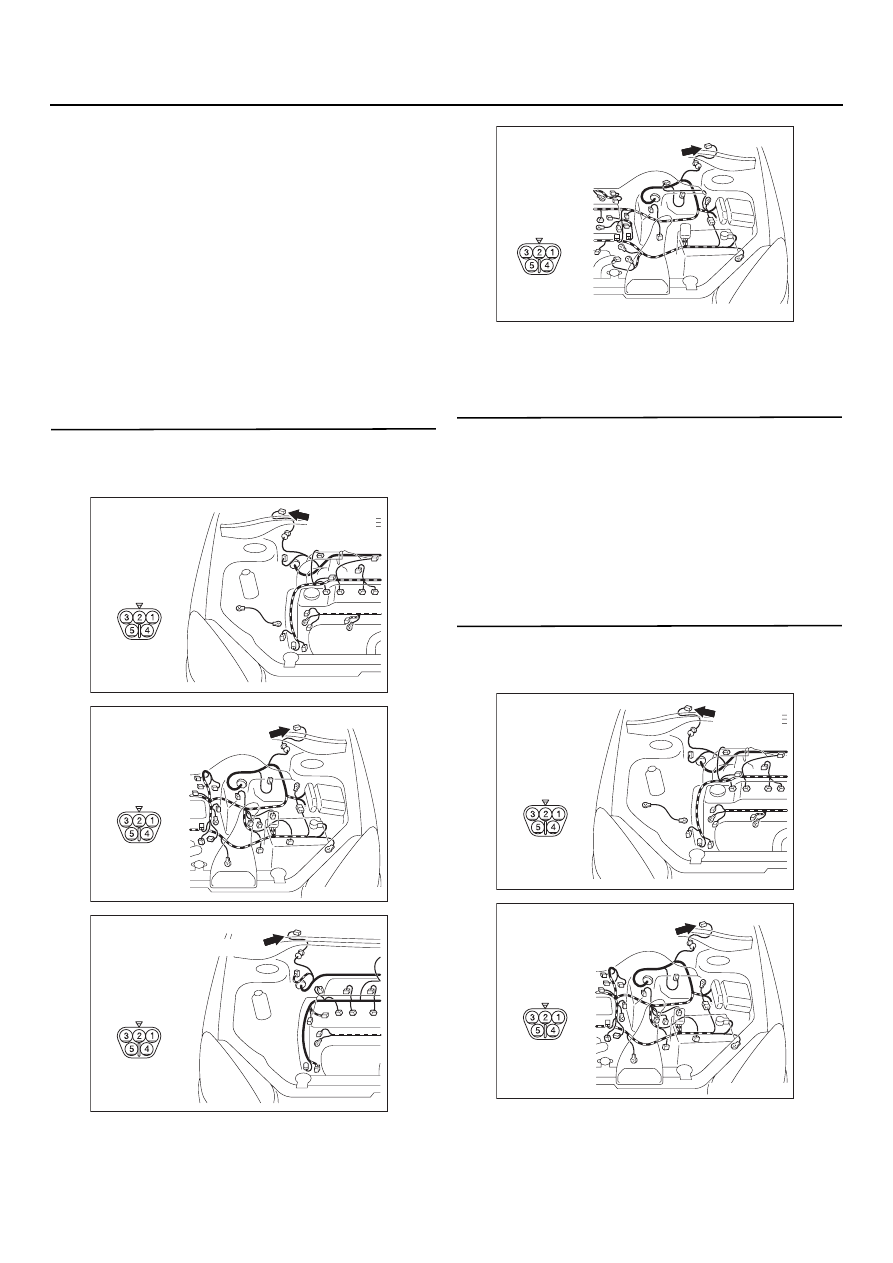

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 371

54C
210

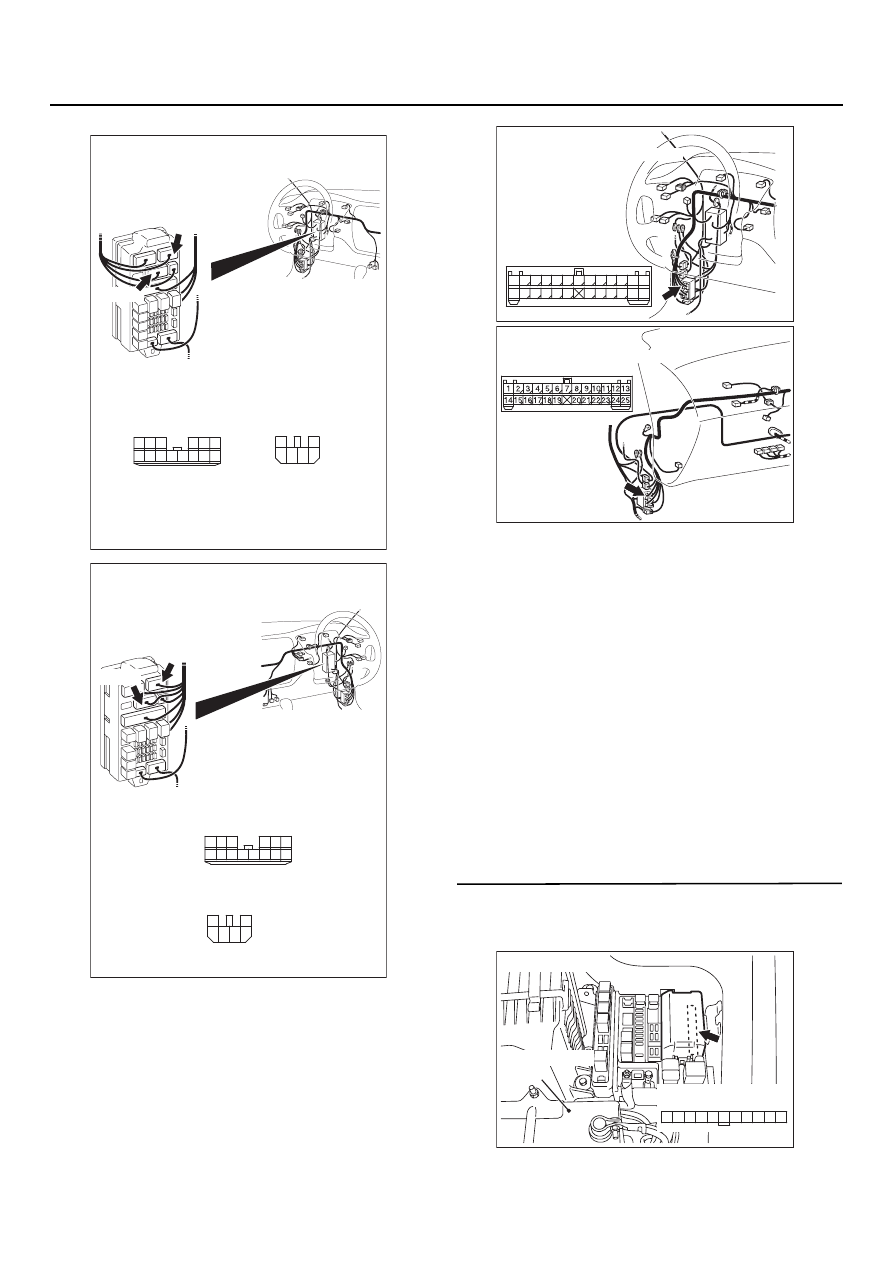

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности в электродвигателе
привода стеклоочистителя ветрового стекла,
или в переднем электронном блоке управления.

Возможные причины

•

Неисправность электродвигателя привода
стеклоочистителя ветрового стекла.

•

Неисправность переднего электронного
блока управления.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем В
01 электродвигателя
стеклоочистителя ветрового стекла

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте разъем.

ЭТАП 2. Проверка состояния
электродвигателя стеклоочистителя
в сборе
См. главу 51, "Стеклоочиститель ветрового
стекла",

CTP. 51-24

.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 3.

НЕТ :

Замените электродвигатель
стеклоочистителя ветрового стекла.

ЭТАП 3. Измерение напряжения на разъеме
В
01 электродвигателя стеклоочистителя
ветрового стекла

AC303782

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

AC303782

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

54C
211

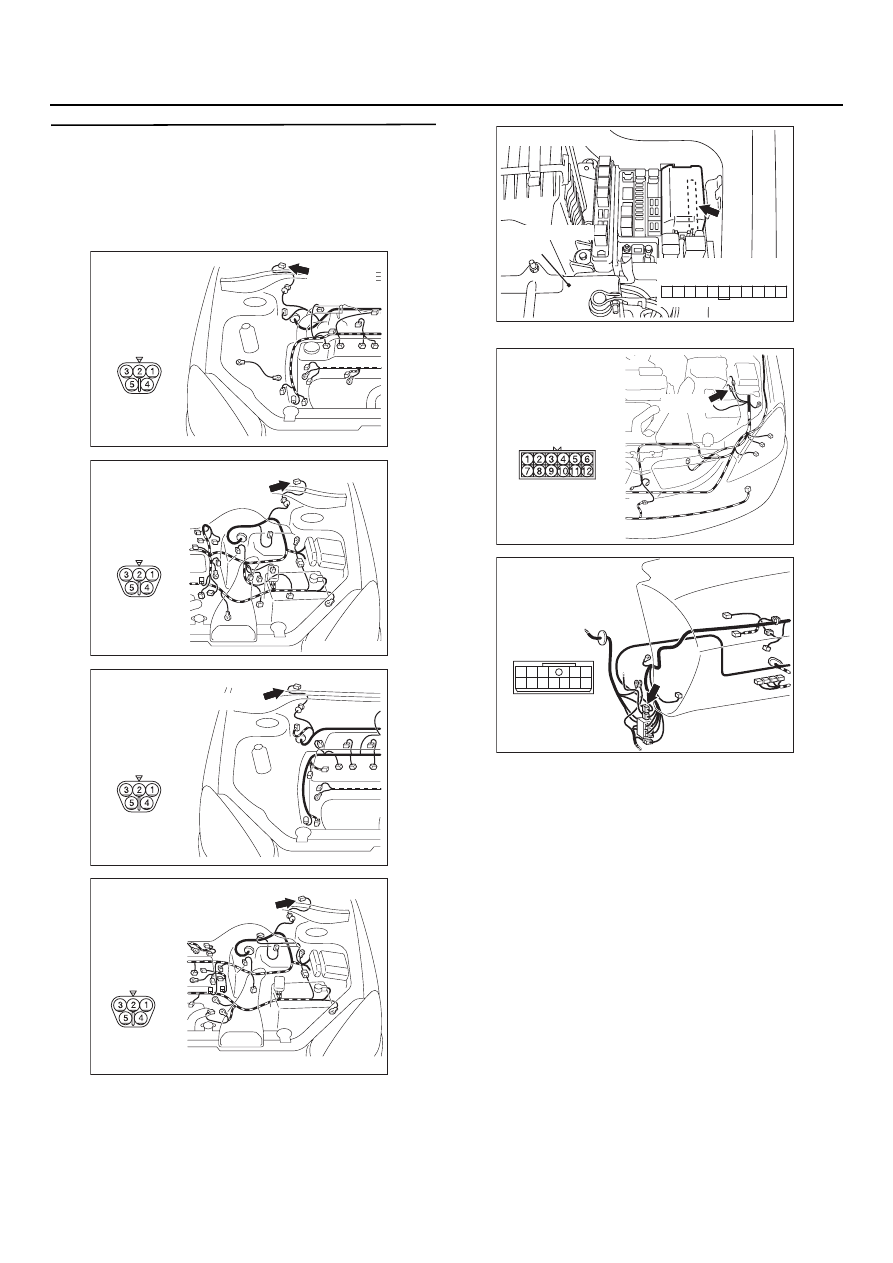

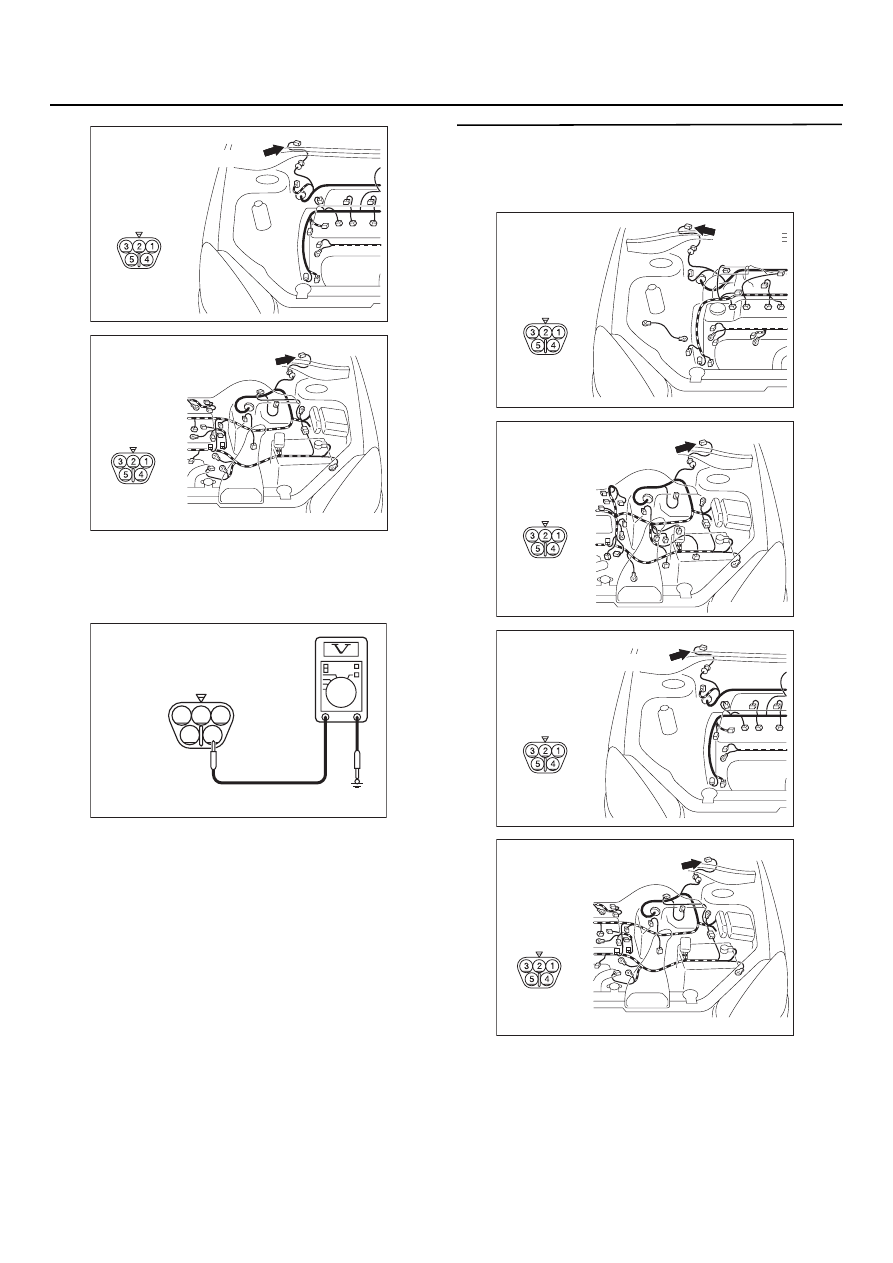

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Положение ключа зажигания:

"ACC"(вспомогательное оборудование)

(3) Проверьте напряжение между разъемом

В01 (клемма № 4) электродвигателя
стеклоочистителя ветрового стекла
и "массой".

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

ЭТАП 4. Проверьте состояние жгута
проводов между разъемом В
01 (клемма
№ 4) электродвигателя стеклоочистителя
ветрового стекла и замком зажигания (АСС)

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

4

1

2

5

3

AC304770

Разъем В01
(Вид со стороны
жгута проводов)

AB

AC303782

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

54C
212

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительных разъемов С209,
С210, промежуточного разъема C27
<Автомобили с левым расположением органов
управления>, или C115 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии питания замка
зажигания (АСС) на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем А
11Х переднего электронного
блока управления

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте разъем.

AC303809

Разъемы: C
209, C
210

AF

C209

C210

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

Разъем С209
вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем С210
вид со стороны

жгута проводов

4

6 5

3

2

1

AC303823

Разъемы: C
209, C
210

AE

C210

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

C209

Разъем С209  вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем С210  вид со стороны

жгута проводов

4

6 5

3

2

1

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C
27
<Автомобили с левым рулем>

AC303816 AD

Разъем: C
115
<Автомобили с правым рулем>

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

54C
213

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
между разъемом В
01 (клемма № 3)
электродвигателя стеклоочистителя
ветрового стекла и разъемом А
11Х
(клеммой № 23) переднего электронного
блока управления

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C27
<Автомобили с левым расположением органов
управления>, C111 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линий входных
сигналов.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303782

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

AC301728 AE

Разъем: A
11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303857

Разъем: A
13
<Автомобили
с левым рулем>

AB

A13 (B)

AC303816

Разъем: C
111
<Автомобили
с правым рулем>

AF

6

1

5

12

11

7

9

8

10

2 3

4
