54C206

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 11. Проверка состояния жгута
проводов между разъемом С203 (клемма
№ 8) подрулевого переключателя и
разъемом А11Х (клемма № 26) переднего
электронного блока управления

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C27
<Автомобили с левым расположением органов
управления>, C115 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

Проверьте состояние резервной цепи
стеклоочистителя.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 12.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 12. Повторная проверка системы
Стеклоочистители ветрового стекла не
работают ни на каких режимах.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

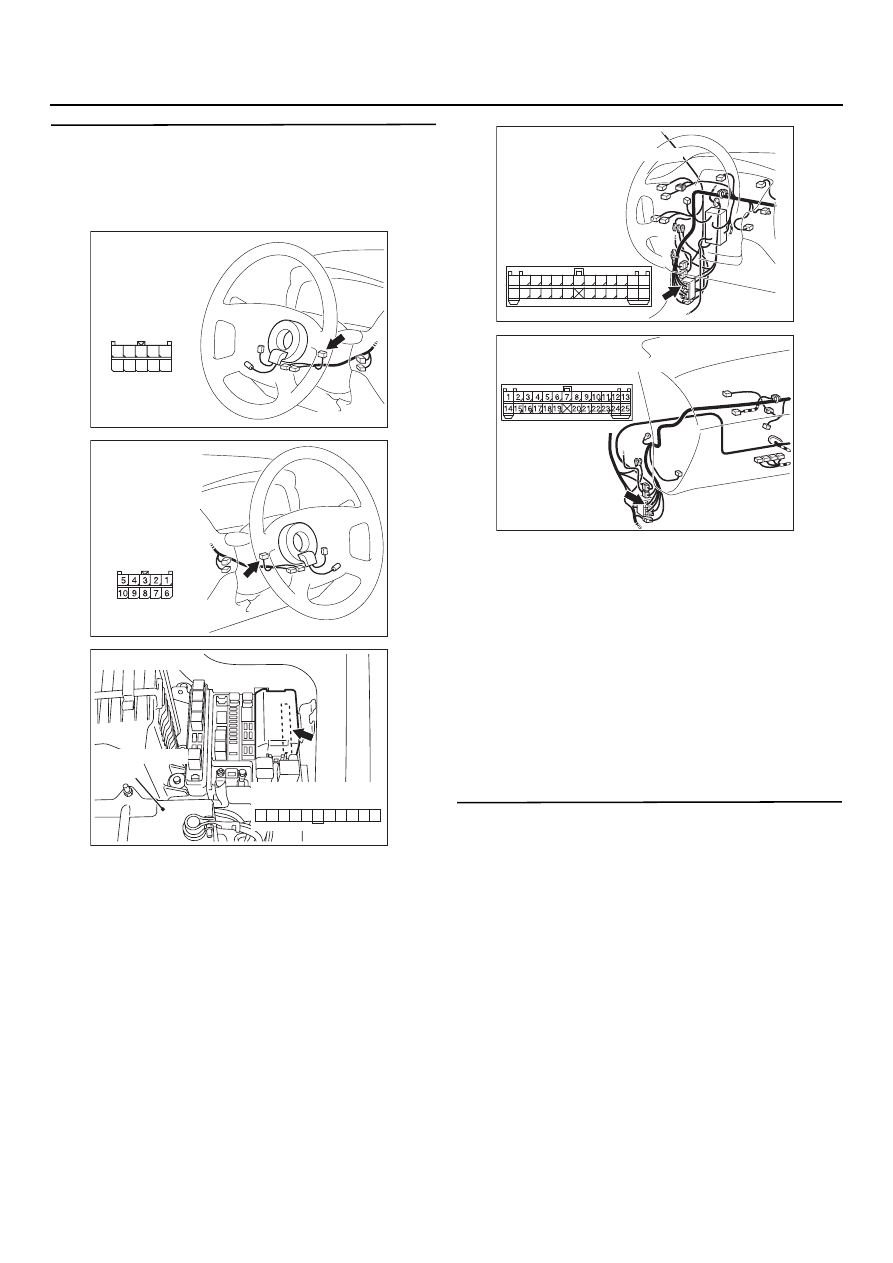

AC303806 AE

Разъем: C203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C203
<Автомобили
с правым рулем>

AC301728 AE

Разъем: A11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C27
<Автомобили с левым рулем>

AC303816 AD

Разъем: C115
<Автомобили с правым рулем>

54C207

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ F2: Стеклоочистители ветрового стекла не работают при
включении режимов "INT"(прерывистый), "Washer"(с омывателем) или "Mist"(изморозь).
Однако, стеклоочистители ветрового стекла работают на низкой скорости при включении
режимов "Lo" и "Hi"

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий
W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Прерыватель

цепи

Электродвигатель
стеклоочистителя
ветрового стекла

Передний ЭБУ

Реле переключения
скорости стекло
очистителя

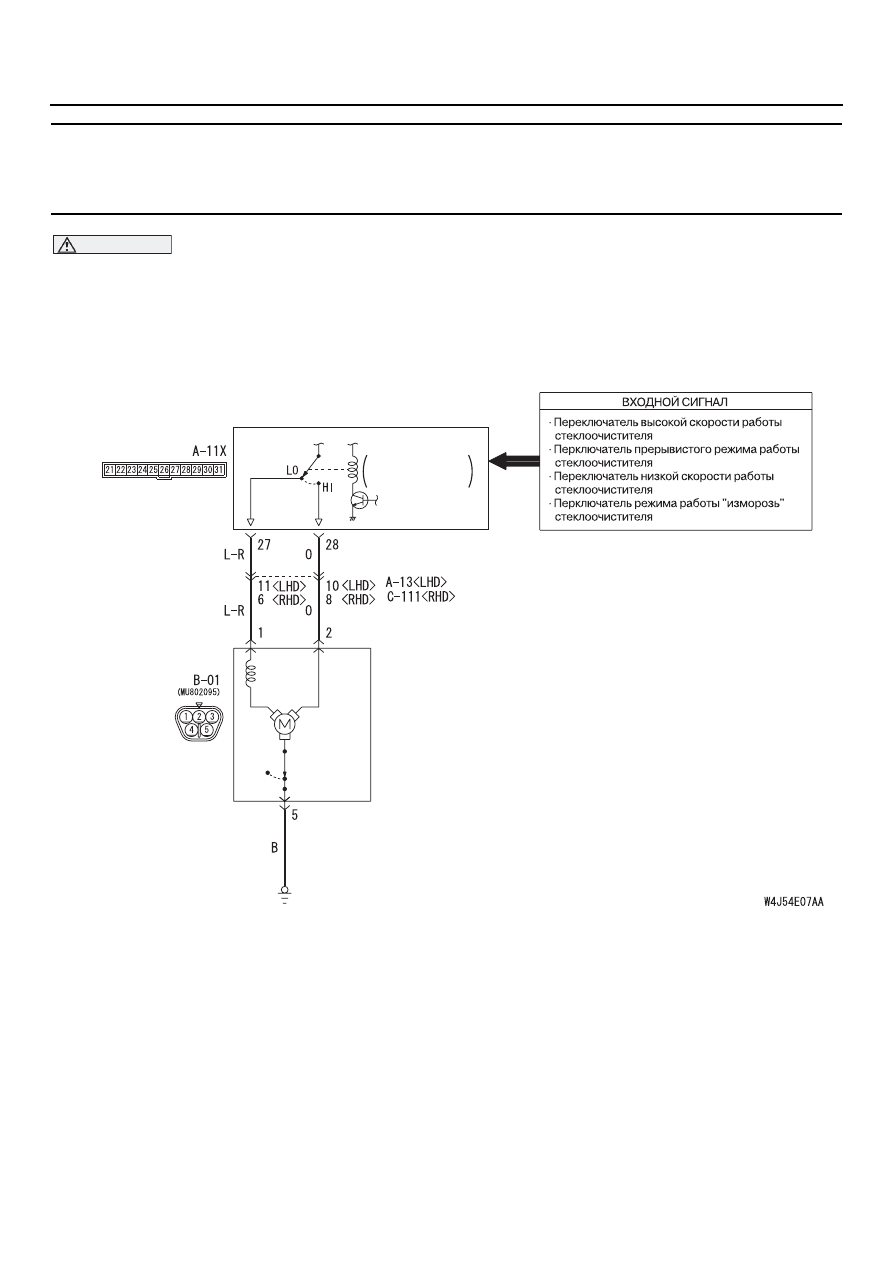

Цепь привода электродвигателя стеклоосистителя ветрового стекла

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением рулевого колеса (LHD)
*2: Автомобили с правосторонним управлением рулевого колеса (RHD)

*1

*1

*1

*2

*2

*2

ВКЛ.

ВЫКЛ.

54C208

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Система может работать в аварийном режиме,
при нарушении линии связи SWS. Если
передний электронный блок управления не
получает сигнал с замка зажигания (АСС)
вследствие разрыва цепи линии связи SWS или
вследствие иных причин, когда замок зажигания
находится в положении (АСС), система
перейдет в аварийный режим работы.

Возможные причины

Неисправность подрулевого переключателя.

Неисправность переднего электронного
блока управления.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к подрулевому переключателю (электронному
блоку управления, установлен ному на рулевой
колонке), переднего электронного блока
управления и линий связи системы SWS.

Установите замок зажигания в положение
"АСС" (вспомогательное оборудование).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

ПЕРЕДНИЙ ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ

Номинальное значение: На всех
позициях регистрируется
"OK"(исправное состояние)

B: В норме ли результаты проверки?

На всех позициях регистрируется
"OK"(исправное состояние) :

Переходите к этапу 2.

Меню "COLUMN ECU"(электронного блока
управления, установленного на рулевой
колонке) регистрирует "NG"(неисправное
состояние) :

Обратитесь к методике проверки

A2 "Связь с подрулевым
переключателем (электронным блоком
управления, установленным на рулевой
колонке) невозможна",

CTP. 54C-47

.

Меню "FRONT ECU" (передний электронный
блок управления) регистрирует
"NG"(неисправное состояние) :

Обратитесь

к методике проверки A4 "Связь
с передним электронным блоком
управления невозможна",

CTP. 54C-61

.

ЭТАП 2. Повторная проверка системы
Стеклоочистители ветрового стекла должны
нормально работать.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените передний электронный блок
управления.

54C209

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ F3: Стеклоочистители ветрового стекла не останавливаются
в крайнем положении при их выключении

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Передний ЭБУ

WINDSHIELD
WIPER MOTOR

Реле автоматической
остановки стекло
очистителя

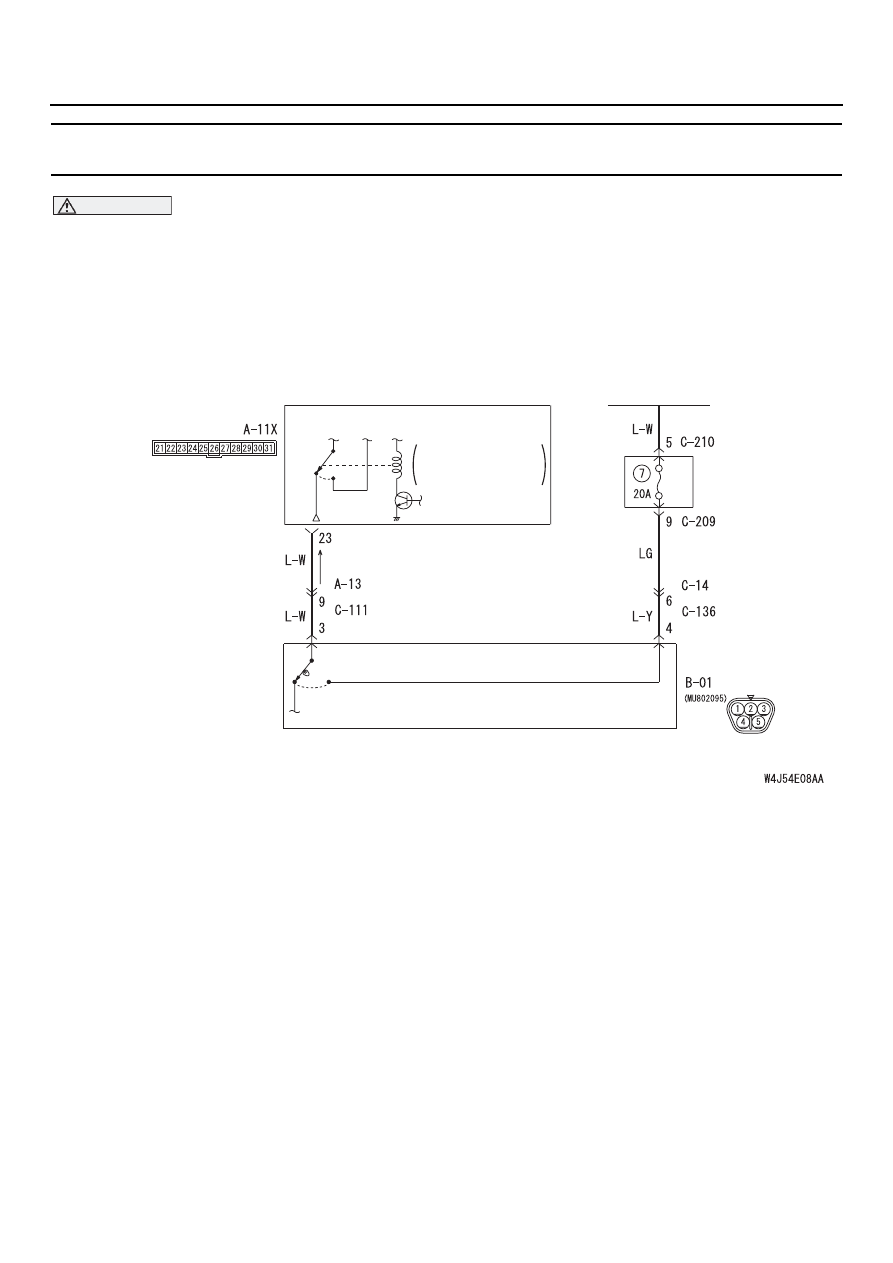

Цепь реле автоматической остановки стеклоочистителя

Монтажный

блок

ВЫКЛ.

ВКЛ.

<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

<Автомобили
с правым рулем>

<Автомобили
с левым рулем>
