МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

СТЕКЛООЧИСТИТЕЛЬ И
ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

МЕТОДИКА ПРОВЕРКИ F
1: Стеклоочиститель ветрового стекла не работает ни на каких
режимах

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Передний ЭБУ

Электродвигатель
стеклоочистителя
ветрового стекла

Реле переключения
скорости стекло
очистителя

Прерыватель

цепи

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



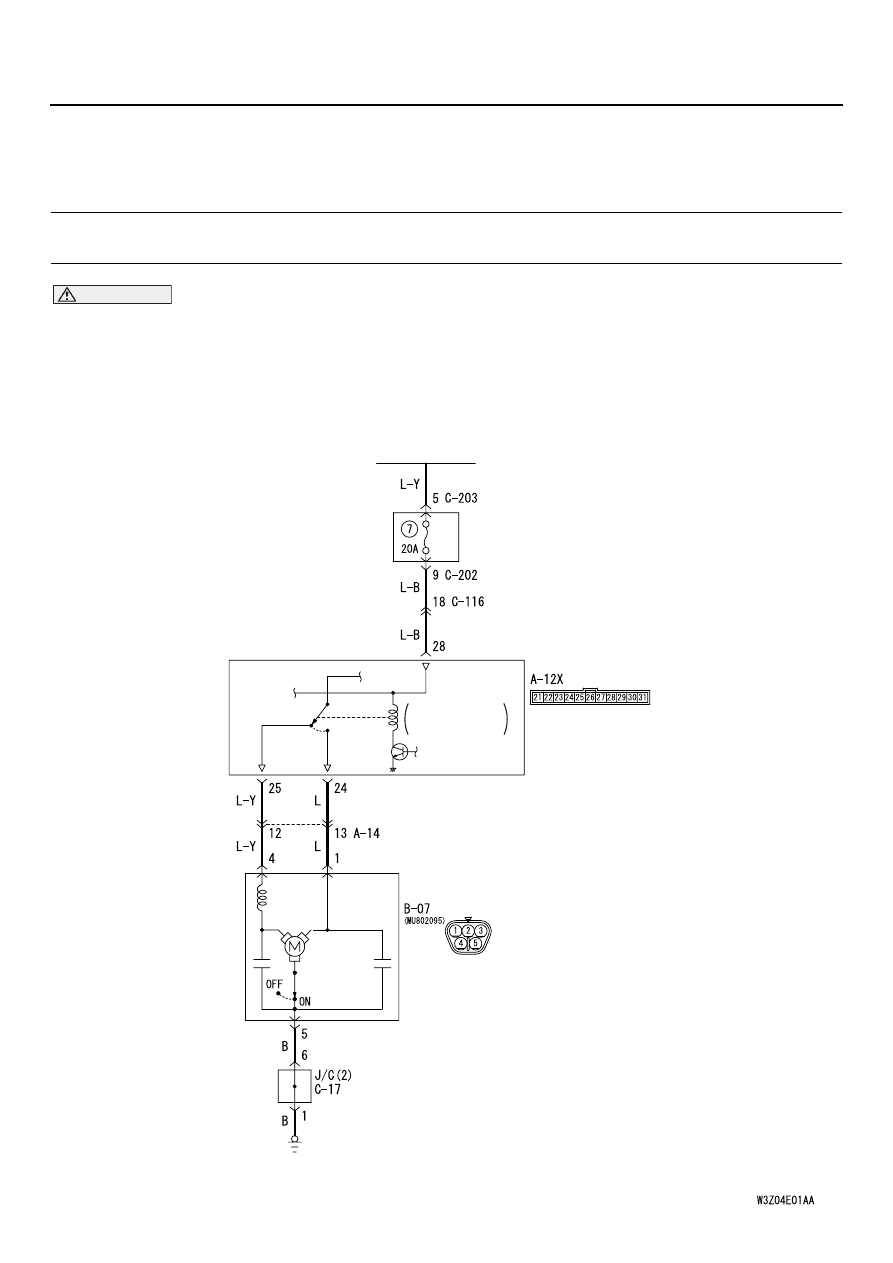

Цепь питания стеклоочистителя ветрового стекла

Монтажный

блок

НИЗКАЯ

ВЫСОКАЯ

54C
199

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности в электродвигателе
привода стеклоочистителя, в подрулевом
переключателе или в переднем электронном
блоке управления. Если найдена неисправность
при проверке электронного блока управления
контрольным устройством системы SWS,
необходимо также проверить резервную цепь
привода стеклоочистителя (между разъемом
С203 (клемма № 8) подрулевого переклю
чателя и разъемом А11Х (клемма № 26),
отремонтируйте цепь при необходимости.

Возможные причины

•

Неисправность электродвигателя привода
стеклоочистителя ветрового стекла

•

Неисправность подрулевого переключателя

•

Неисправность переднего электронного
блока управления

•

Повреждение жгута проводов или разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
подрулевого переключателя (электронного
блока управления, установленному на рулевой
колонке), переднего электронного блока
управления и линий связи системы SWS.

•

Установите замок зажигания в положение
"ON" (зажигание включено).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

•

ПЕРЕДНИЙ ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ

Номинальное значение: На всех
позициях регистрируется
"OK"(исправное состояние)

B: В норме ли результаты проверки?

На всех позициях регистрируется
"OK"(исправное состояние) :

Переходите к этапу 2.

Меню "COLUMN ECU"(электронного блока
управления, установленного на рулевой
колонке) регистрирует "NG"(неисправное
состояние) :

Обратитесь к методике проверки

A2 "Связь с подрулевым переключате
лем (электронным блоком управления,
установленным на рулевой колонке)
невозможна",

CTP. 54C-47

.

Меню "FRONT ECU" (передний электронный
блок управления) регистрирует
"NG"(неисправное состояние) :

Обратитесь

к методике проверки A4 "Связь
с передним электронным блоком
управления невозможна",

CTP. 54C-61

.

54C
200

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции стеклоочистителя
ветрового стекла.

<Выбранная позиция> F.WIPER INT

(прерывистый режим работы
стеклоочистителя ветрового стекла)

•

Установите замок зажигания в положение
"АСС" (вспомогательное оборудование).

•

Переключатель стеклоочистителя ветрового
стекла: INT (прерывистый режим)

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

На всех позициях регистрируется нормальное
состояние :

Переходите к этапу 3.

Нормальное состояние не регистрируется
на позиции № 05 :

Замените подрулевой

переключатель.

Нормальное состояние не регистрируется
на позиции № 31 :

Обратитесь к методике

проверки M1 "Не получен сигнал замка
зажигания, находящегося в положении
(АСС)",

CTP. 54C-417

.

Нормальное состояние не регистрируется на
позиции № 70 :

Замените передний

электронный блок управления.

ЭТАП 3. Проверка разъема выключателей:
Разъем В
01 электродвигателя
стеклоочистителя ветрового стекла

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте разъем.

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция 05 INT WIPER SW

переключатель
прерывистой
работы
стеклоочистителя

ON (включено)

Позиция 31 IGNITION SW ACC

выключатель
зажигания
 положении (АСС)

ON (включено)

Позиция 70 FRONT ECU ACK

уведомление
о распознавании
переднего
электронного
блока управления

NORMAL ACK
или HIBEAM
ACK

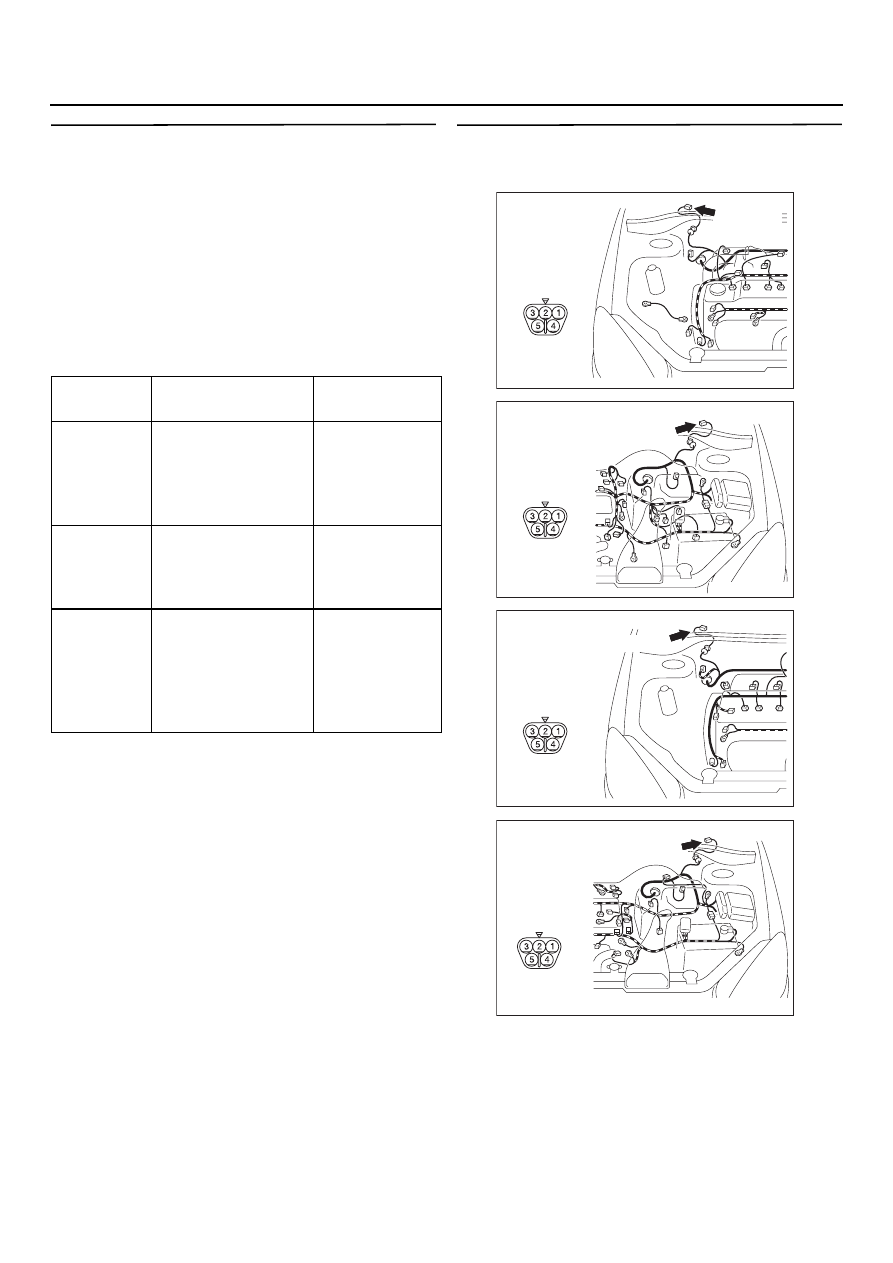

AC303782

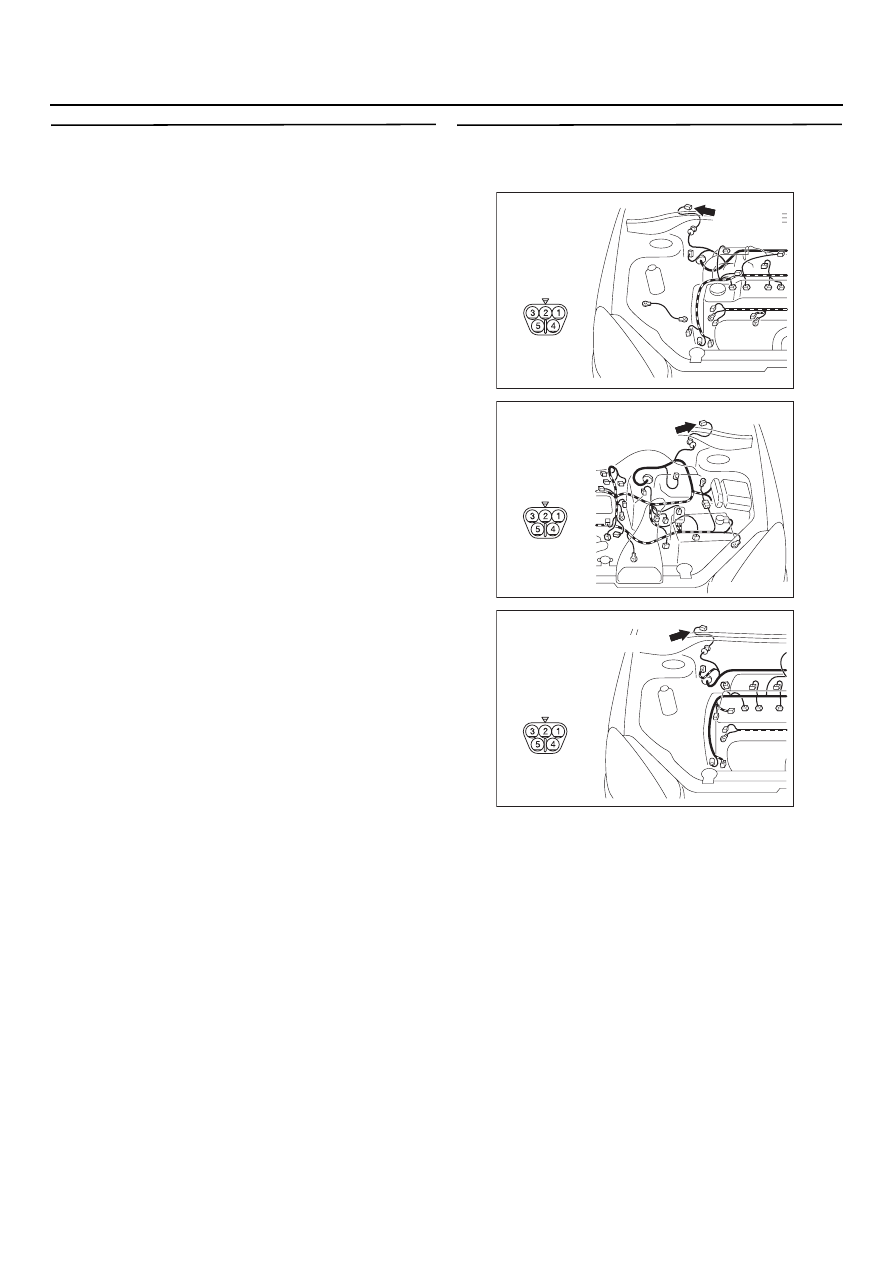

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303796 AD

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G6
Автомобили
с правым рулем>

54C
201

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния
электродвигателя стеклоочистителя
в сборе.
См. главу 51, "Стеклоочиститель ветрового
стекла",

CTP. 51-24

.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 5.

НЕТ :

Замените электродвигатель
стеклоочистителя ветрового стекла.

ЭТАП 5. Измерение сопротивления
на разъеме В
01 электродвигателя
стеклоочистителя ветрового стекла

AC303782

Разъем: B
01
<4G1
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)

AC303788 AE

Вид со стороны
жгута проводов

B01 (GR)

Разъем: B
01
<4G1
Автомобили
с правым рулем>

AC303790

Разъем: B
01
<4G6
Автомобили
с левым рулем>

AB

Вид со стороны
жгута проводов

B01 (GR)
