54C
190

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 32. Проверка состояния жгута
проводов от разъема Е
08 (клеммы № 2, 8
и 3) вспомогательного переключателя
электростеклоподъемника задней левой
двери к разъему Е
07 (клеммы № 3, 2 и 6)
электродвигателя задней левой двери

•

Проверьте состояние входной и выходной
линий датчика определения вращения
электродвигателя на наличие разрыва
или короткого замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 33.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 33. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней левой двери, убедитесь в том, что
травмобезопасность стекла задней левой двери
обеспечивается этим же переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней левой
двери.

(2) Убедитесь в травмобезопасности

электростеклоподъемника задней левой
двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника задней левой двери.

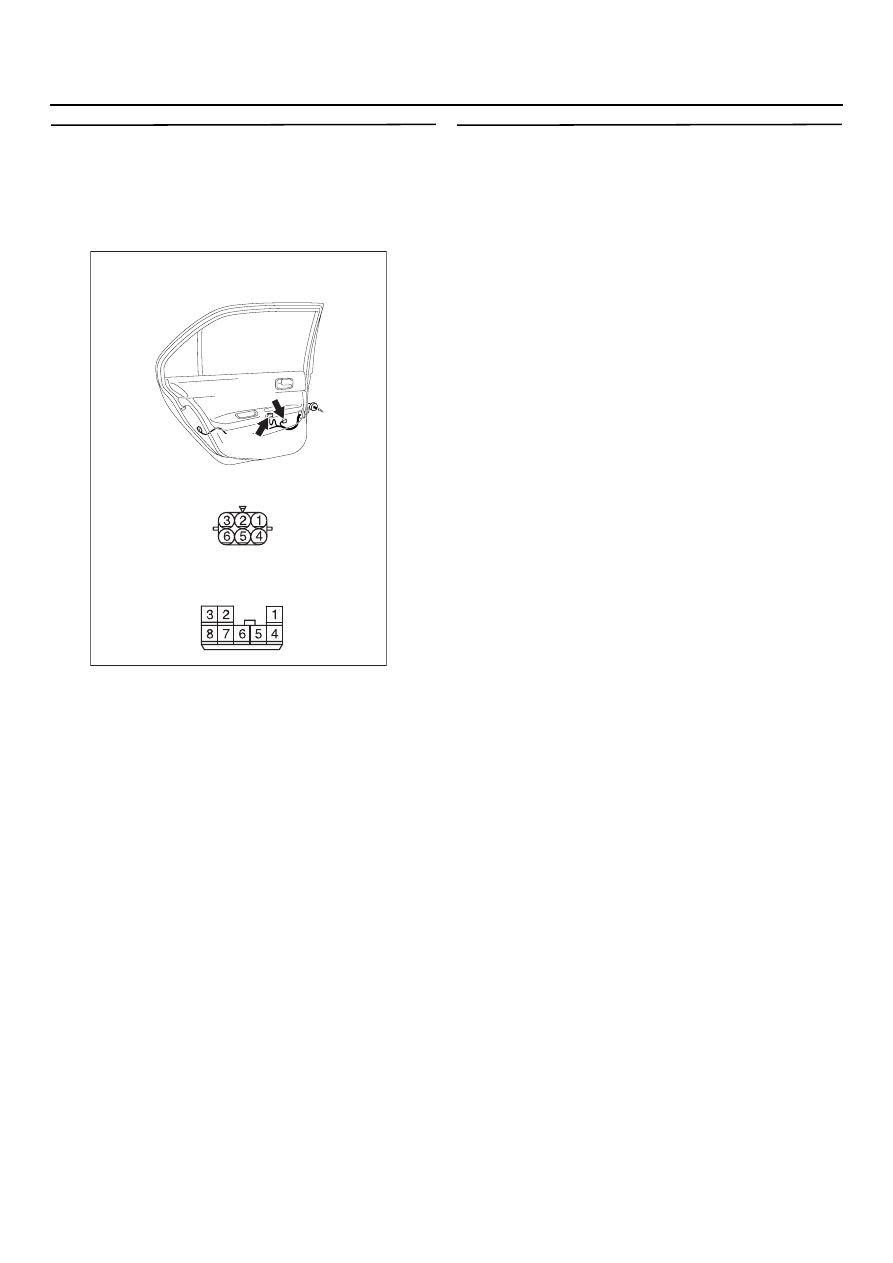

AC303938

Разъемы: E
07, E
08

Разъем Е07  вид со стороны
жгута проводов

Разъем Е08  вид со стороны
жгута проводов

E08

E07(GR)

AB

54C
191

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

СИСТЕМА ДИСТАНЦИОННОГО
ОТКРЫВАНИЯ ЗАМКОВ ДВЕРЕЙ

МЕТОДИКА ПРОВЕРКИ Е
1: Система дистанционного открывания замков дверей
не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если система дистанционного открывания
замков дверей не работает нормально, цепи
этих входных сигналов к элементам,
перечисленным ниже, или сам электронный
блок управления системой ETACS могут быть
неисправны.

•

Переключатель системы напоминания
об оставленном ключе.

•

Выключатели всех дверей.

•

Трансмиттер системы дистанционного
открывания замков дверей.

•

Исполнительный механизм замка двери
водителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность переключателя системы
напоминания об оставленных ключах.

•

Неисправность выключателей всех дверей.

•

Неисправность трансмиттера системы
дистанционного открывания замков дверей.

•

Неисправность исполнительного механизма
замка двери водителя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

Функциональная цепь системы дистанционного открывания замков дверей

ЭБУ системы ETACS

ВХОДНОЙ СИГНАЛ

·

 Выключатели всех дверей

·

 Исполнительный механизм замка двери водителя

·

 Переключатель трансмиттера системы

  дистанционного открывания замков дверей

·

 Переключатель системы напоминания

  об оставленном ключе в замке зажигания

Приемник (трансмиттер)
системы дистанционного
открывания замков дверей

54C
192

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 2. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к функции
напоминания об оставленном ключе зажигания.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Переходите к этапу 3.

Не получен сигнал замка зажигания
напоминания об оставленных ключах :

Обратитесь к методике проверки M11
"Не получен сигнал переключателя
об оставленном ключе зажигания",

CTP. 54C-467

.

Не получены сигналы выключателей всех
дверей :

Обратитесь к методике проверки

M13 "Не получен сигнал переключателя
всех дверей <Автомобили с левым
расположением органов управления>",

CTP. 54C-475

. Обратитесь к методике

проверки M13 "Не получен сигнал
переключателя всех дверей
<Автомобили с правым расположением
органов управления>",

CTP. 54C-480

.

Не получен сигнал переключателя
исполнительного механизма замка двери
водителя :

Обратитесь к методике проверки

M14 "Не получен сигнал исполнитель
ного механизма замка передней левой
двери <Автомобили с левым располо
жением органов управления>",

CTP. 54C-486

. Обратитесь к методике

проверки M14 "Не получен сигнал
исполнитель ного механизма замка
передней левой двери <Автомобили
с левым располо жением органов
управления>",

CTP. 54C-490

.

Не получен сигнал переключателя
трансмиттера системы дистанционного
открывания замков дверей :

Обратитесь

к методике проверки M16 "Не получен
сигнал с каждого переключателя
трансмиттера системы дистанционного
открывания замков дверей",

CTP. 54C-504

.

ЭТАП 3. Повторная проверка системы
Проверьте, нормально ли работает система
дистанционного открывания замков дверей.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Переключатель
системы

Проверяемое
состояние

Переключатель
системы напоминания
об оставленном ключе

При извлечении ключа
из замка зажигания

Выключатели всех
дверей

Одна дверь открыта,
все остальные двери
закрыты

Исполнительный
механизм замка двери
водителя

Когда личинка замка
или кнопка блоки
ровки двери водителя
разблокирована или
заблокирована

Переключатель
трансмиттера
системы дистанцион
ного открывания
замков дверей

При переключении
из положения "OFF"
(выключено)
в положение "ON"
(включено)

54C
193

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ Е
2: Функция обратной связи контрольных ламп с сигнализацией
и системой дистанционного управления замками дверей или элементами освещения
салона неисправны

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если лампы аварийной сигнализации
и элементы освещения салона исправны,
то возможно неисправен электронный блок
управления системой ETACS.
Или напротив, вышли из строя контрольные
лампы сигнализации о срабатывании системы
дистанционного управления замками дверей.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправны лампы указателя поворота

•

Неисправна лампа освещения салона

•

Неисправность электронного блока
управления системой ETACS

•

Повреждение жгута проводов или разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка системы настройки
функций
Проверьте возможность включения  контрольных
ламп сигнализации о срабатывании системы
дистанционного управления замками дверей
при помощи системы настройки функций.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Дайте возможность включиться
контрольным лампам сигнализации о
срабатывании системы дистанционного
управления замками дверей при
использовании системы настройки
функций. (См. главу 54В, "Система
настройки функций",

CTP. 54B-495

).

ЭТАП 2. Проверка ламп аварийной
сигнализации.
Убедитесь в том, что лампы аварийной
сигнализации горят нормально.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки J2
"Лампы аварийной сигнализации
не горят",

CTP. 54C-308

.

ЭТАП 3. Проверьте работу ламп освещения
салона автомобиля.
Убедитесь в том, что лампы освещения салона
автомобиля горят нормально.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Обратитесь к методике проверки L2
"Переднияя и задняя лампы плафонов
освещения салона автомобиля не горят
или быстро гаснут < Автомобили
с системой дистанционного открывания
замков дверей>",

CTP. 54C-387

.

ЭТАП 4. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и соединения
с "массой" к электронного блока управления
системой ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.
