Mitsubishi Lancer / Lancer Wagon. Руководство - часть 364
54C182
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
ЭТАП 14. Проверка состояния жгута
проводов от разъема Е14 (клеммы № 2, 8 и 3)
вспомогательного переключателя
электростеклоподъемника передней правой
двери к разъему Е15 (клеммы № 2, 3 и 6)
электродвигателя передней правой двери
•
Проверьте состояние входной и выходной
линий датчика определения вращения
электродвигателя на наличие разрыва
или короткого замыкания цепи.
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 15.
НЕТ :
Отремонтируйте жгут проводов.
ЭТАП 15. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней правой двери, убедитесь в том, что
травмобезопасность стекла двери переднего
пассажира обеспечивается этим же
переключателем.
(1) Замените вспомогательный переключатель
электростеклоподъемника передней правой
двери.
(2) Убедитесь в травмобезопасности
электростеклоподъемника двери со стороны
переднего пассажира.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Замените электродвигатель в сборе
стеклоподъемника передней правой
двери.
ЭТАП 16. Проверка разъема выключателей:
Разъем Е04 электродвигателя
стеклоподъемника передней левой двери
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 17.
НЕТ :
Отремонтируйте неисправный разъем.

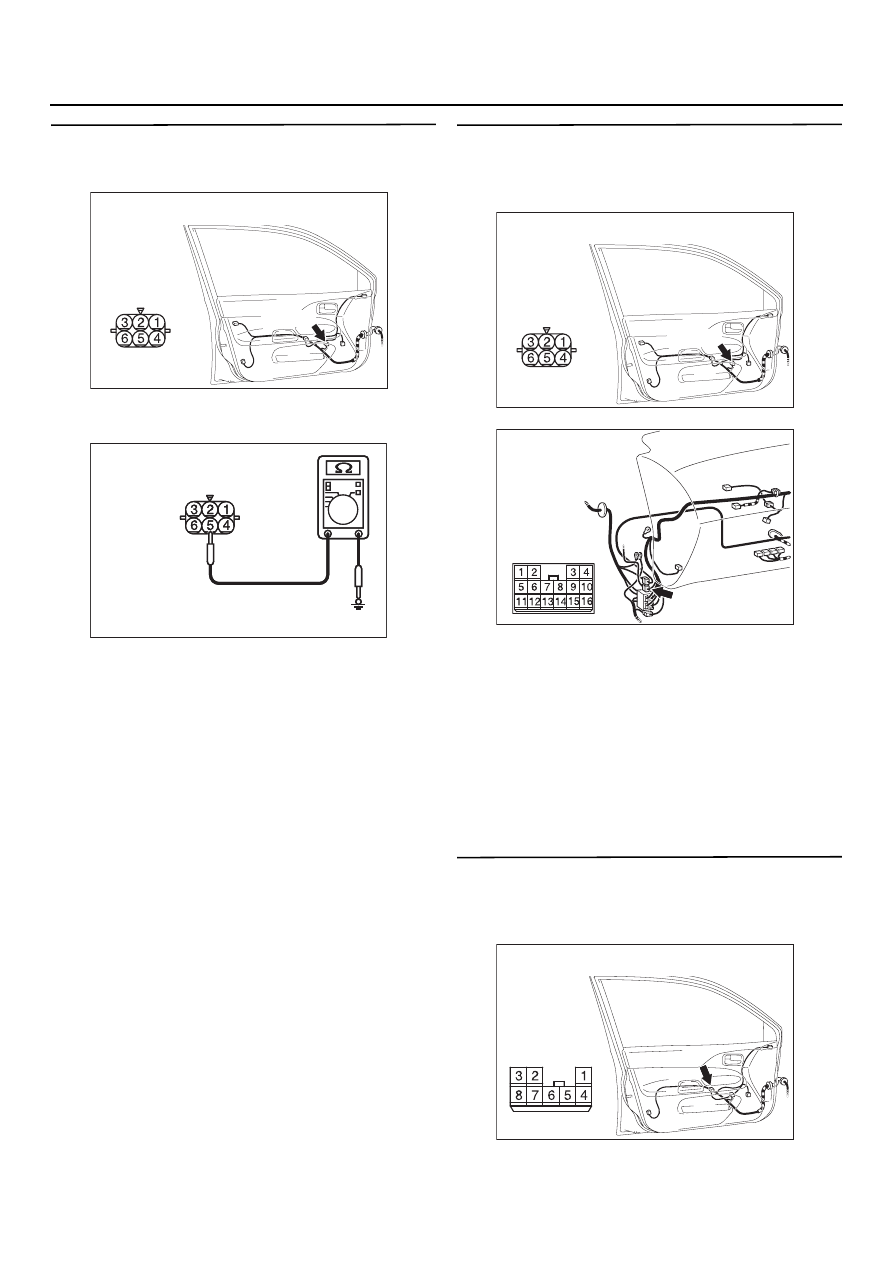

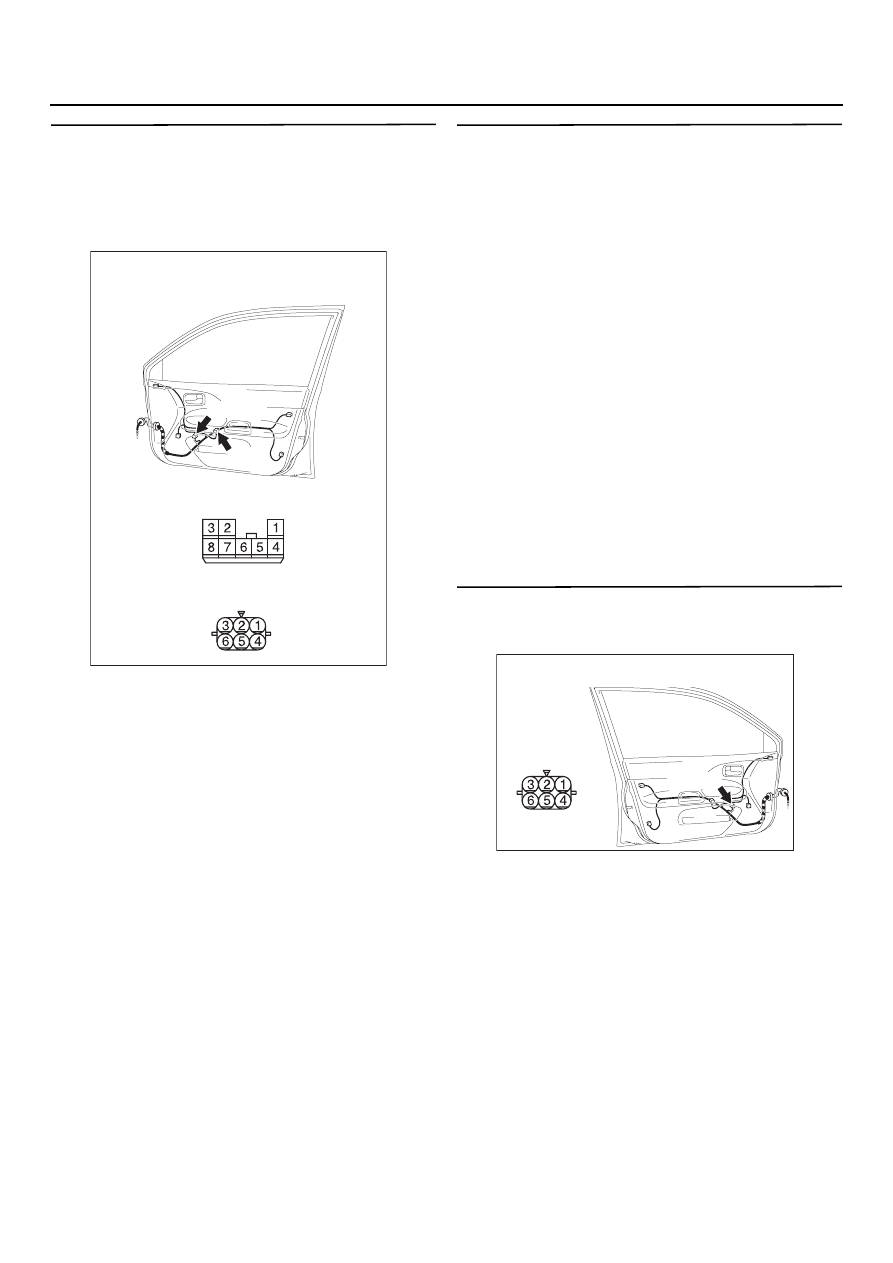

AC303940
Разъемы: E14, E15
Разъем Е15 вид со стороны
жгута проводов
Разъем Е14 вид со стороны
жгута проводов
E14
E15(GR)
AB
<Автомобили с левым рулем>

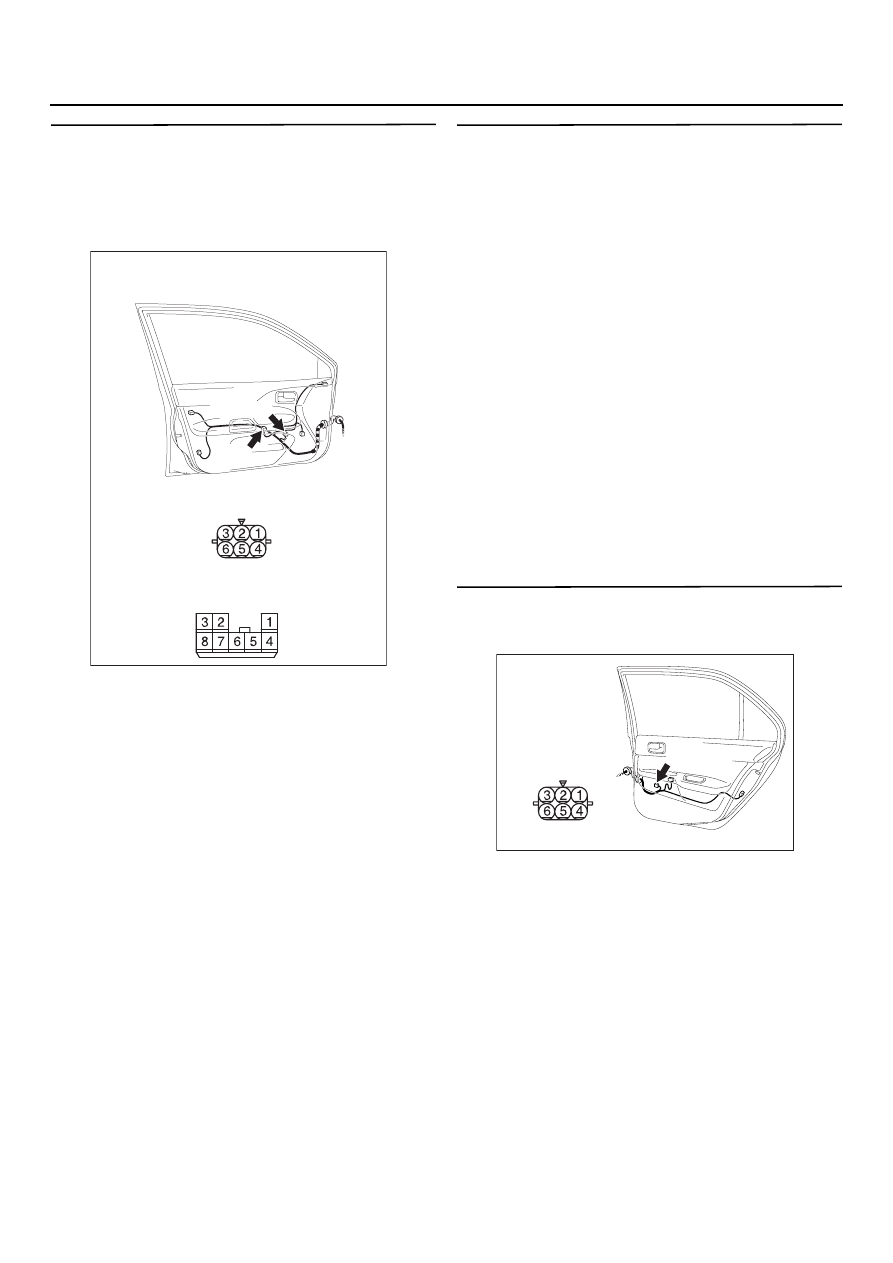

AC303931
Разъем: E04
Вид со стороны
жгута проводов
E04(GR)
AB
<Автомобили с правым рулем>
