Mitsubishi Lancer / Lancer Wagon. Руководство - часть 363

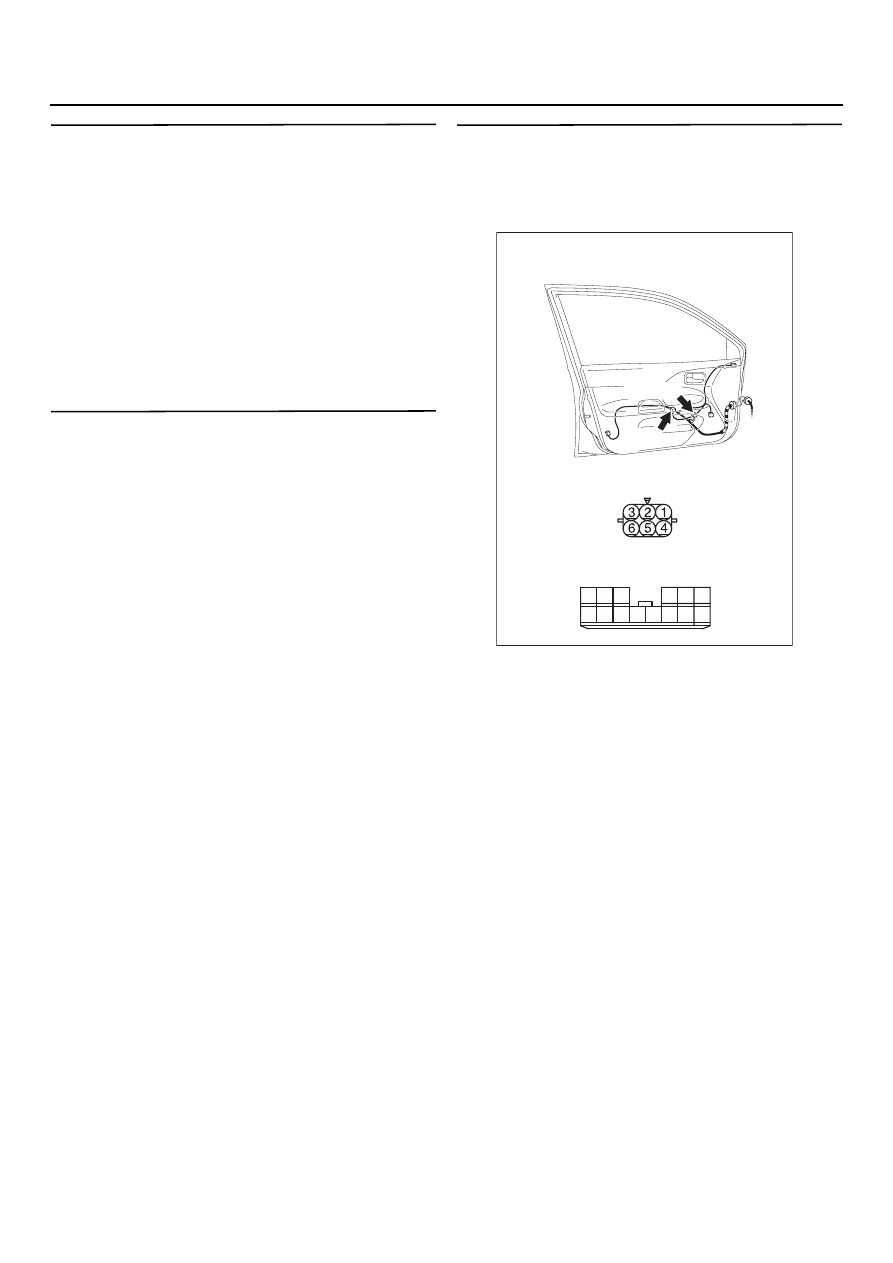

54C178
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
ЭТАП 2. Проверка величины рабочего тока
электростеклоподъемника
Проверьте, чтобы убедиться в том, что
переключатель стеклоподъемника распознает
положение стекол, когда они полностью
закрыты (См. главу 42, "Дверь",
CTP. 42-38
).
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 3.
НЕТ :
Убедитесь в том, что переключатель
стеклоподъемника распознает
положение стекол, когда они полностью
закрыты (См. главу 42, "Дверь",
CTP. 42-38
).
ЭТАП 3. Определение места неисправности
B: Которая из дверей не обеспечивает
травмобезопасности стеклоподъемника?
Дверь водителя <Автомобили с левым
расположением органов управления> :
Переходите к этапу 4.
Дверь водителя <Автомобили с правым
расположением органов управления> :
Переходите к этапу 7.
Дверь переднего пассажира <Автомобили
с левым расположением органов
управления> :
Переходите к этапу 10.
Дверь переднего пассажира <Автомобили
с правым расположением органов
управления> :
Переходите к этапу 16.
Задняя правая дверь :
Переходите к этапу 22.
Задняя левая дверь :
Переходите к этапу 28.
ЭТАП 4. Проверка разъема выключателей:
Разъем Е05 главного переключателя
электростеклоподъемников и разъем Е04
вспомогательного переключателя передней
левой двери
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 5.
НЕТ :
Отремонтируйте неисправный разъем.
AC303936
Разъемы: E04, E05
Разъем Е04 вид со стороны
жгута проводов
Разъем Е05 вид со стороны
жгута проводов
E05
E04(GR)
AB
10
1
6
14
5
12
13
4
11
7
2
3
8
9
<Автомобили с левым рулем>
