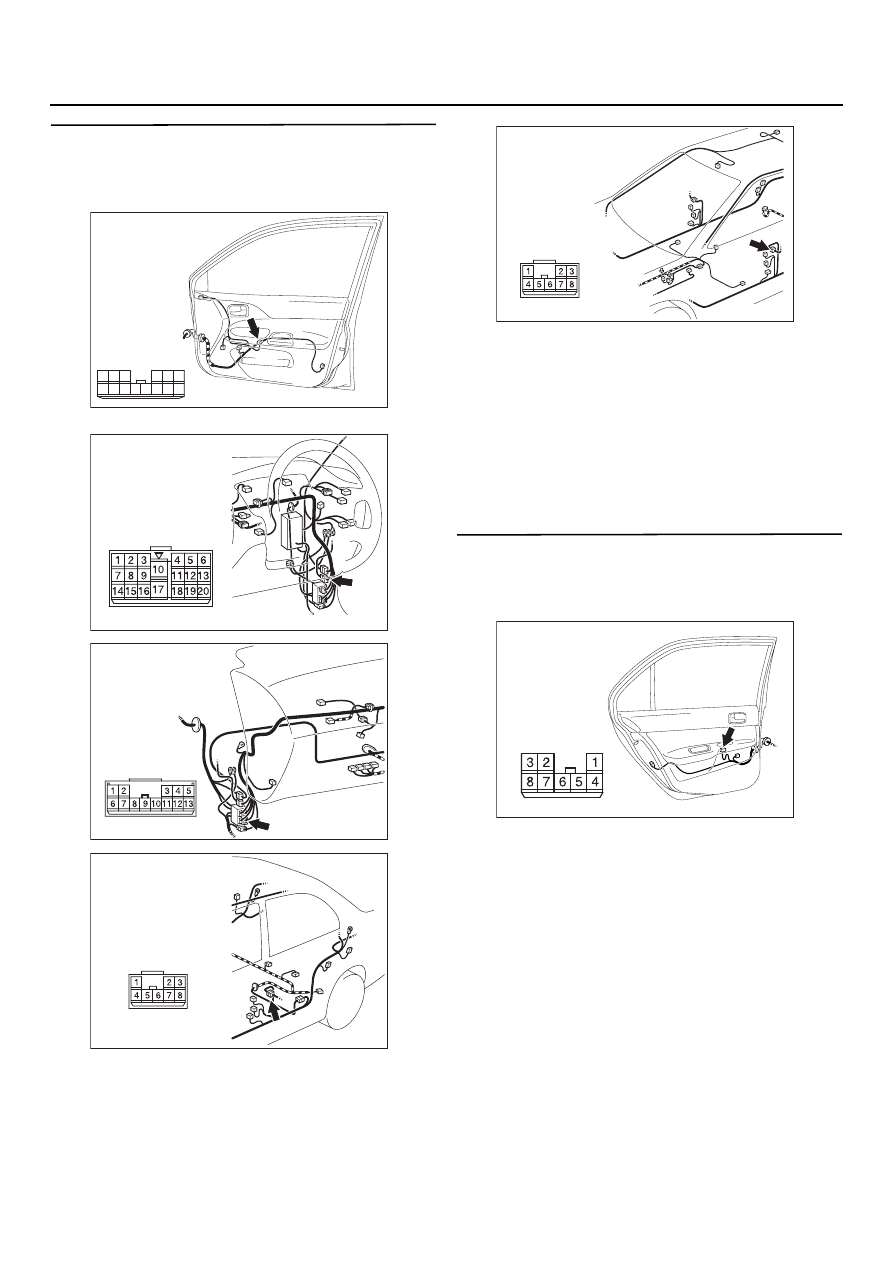

54C
170

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 13. Проверка состояния проводки
от разъема Е
18 (клемма № 6)
вспомогательного переключателя
электростеклоподъемника задней правой
двери до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С30, C23, D03
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 14. Проверка вспомогательного
переключателя электростеклоподъемника
Убедитесь в том, что стекло задней правой
двери перемещается вспомогательным
переключателем этой же двери, при
выключенной блокировке
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 15.

НЕТ :

Обратитесь к методике проверки D3:
Стекло соответствующей(их) двери(ей)
не перемещается(ются) от
вспомогательных переключателей
стеклоподъемников переднего и задних
пассажиров",

CTP. 54C-129

.

AC303941

Разъем: E
18

AB

Вид со строны
жгута проводов

AC303815

Разъемы: C
23, C
30

C23

C30

C23

C30

AC

<Автомобили с правым рулем>

AC303875

Разъем: D
03

AB

<Седан
автомобили
с правым рулем>

AC303921

Разъем: D
03

AB

<Универсал
автомобили
с правым рулем>

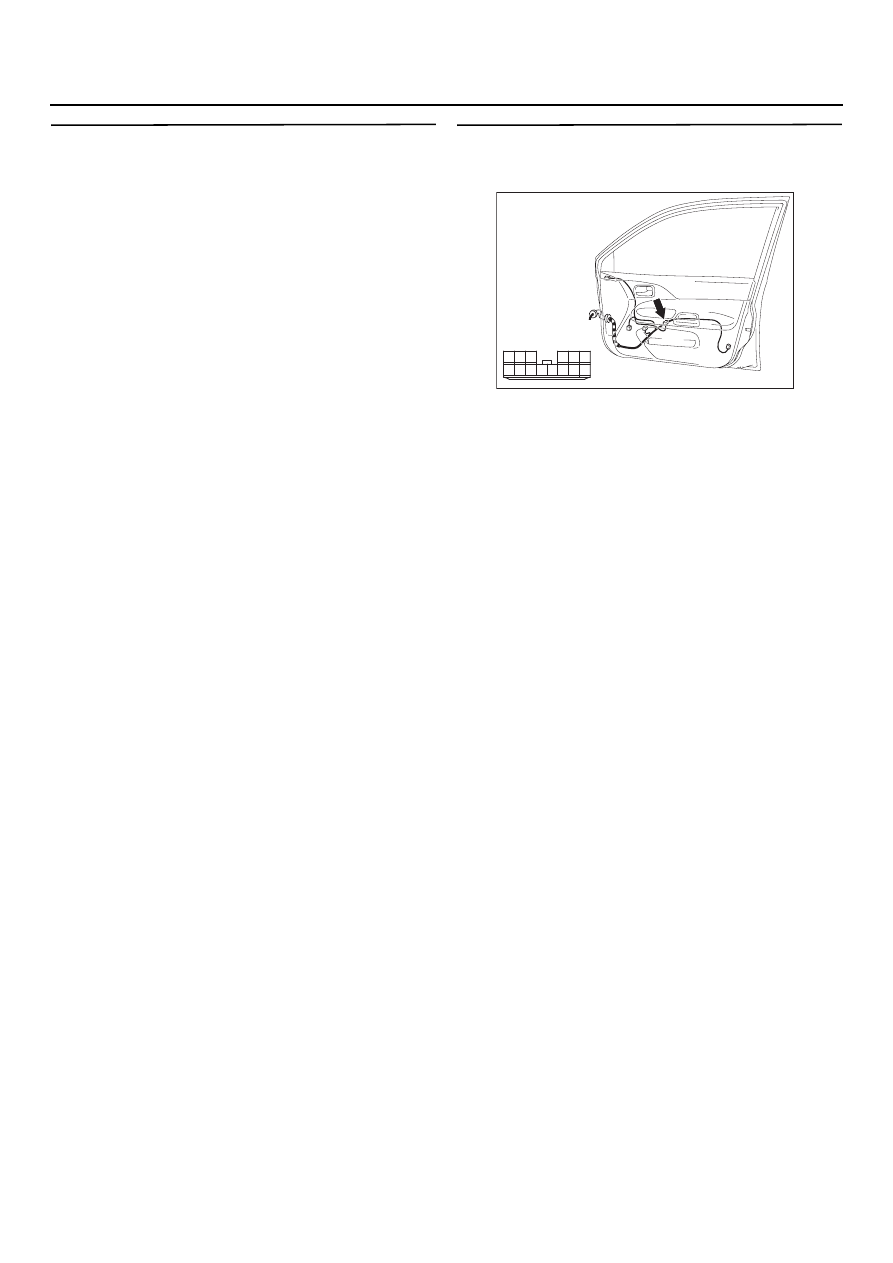

54C
171

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 15. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
стекло этой двери может перемещаться этим
замененым переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней правой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней правой двери перемещается
главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

ЭТАП 16. Проверка разъема выключателей:
Разъем Е
05 главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 17.

НЕТ :

Отремонтируйте разъем.

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

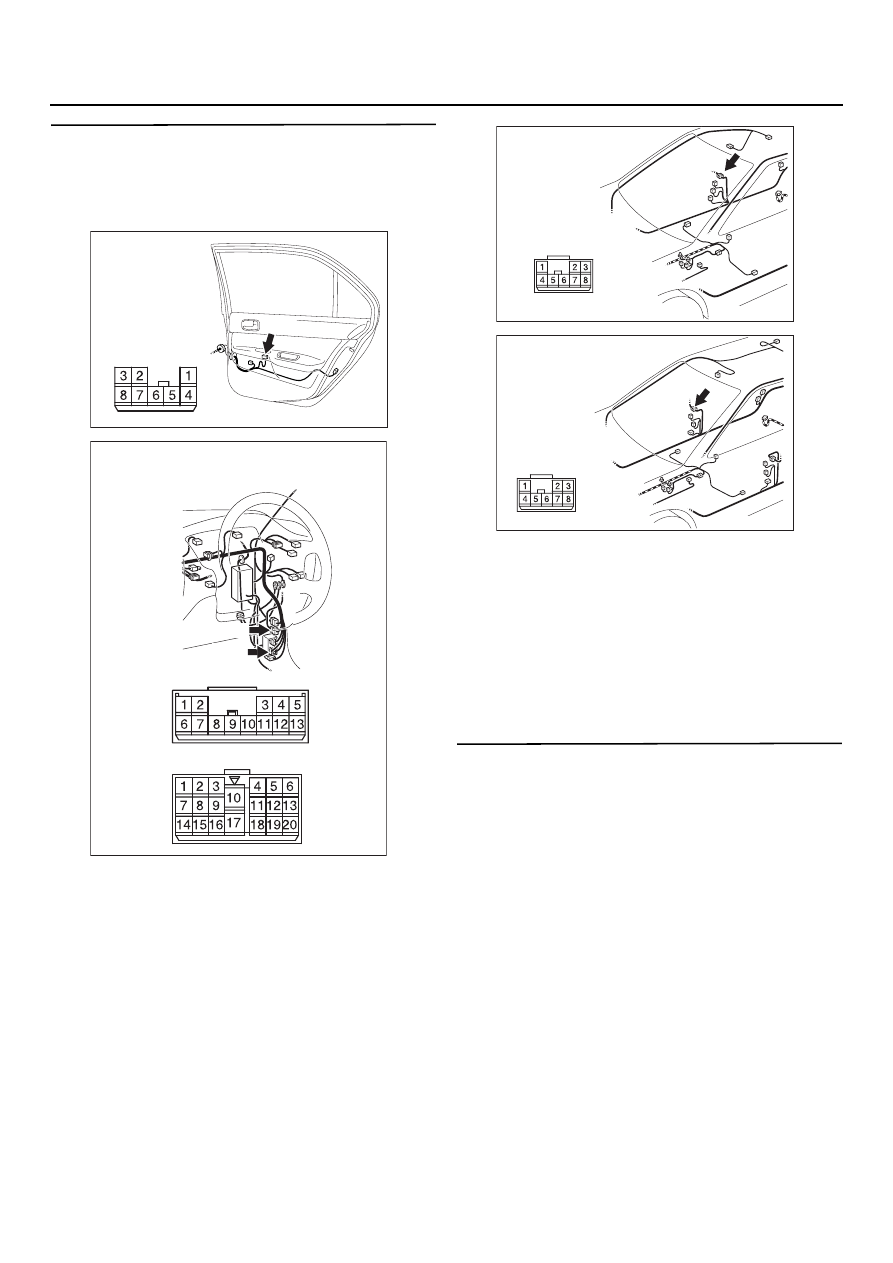

54C
172

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 17. Проверка состояния жгута
проводов от разъема Е
05 (клемма № 11)
главного переключателя электростекло

подъемников до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С30, C120, D19
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 18. Проверка разъема выключателей:
Разъем Е
08 вспомогательного
переключателя электростеклоподъемника
задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 19.

НЕТ :

Отремонтируйте разъем.

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303814

Разъем: C
30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C
120
<Автомобили
с правым рулем>

AG

AC303911

Разъем: D
19

AB

<Седан
автомобили
с правым рулем>

Разъем: D
19

AC

<Универсал
автомобили
с правым рулем>

AC303921

AC303937

Разъем: E
08

AB

Вид со строны
жгута проводов

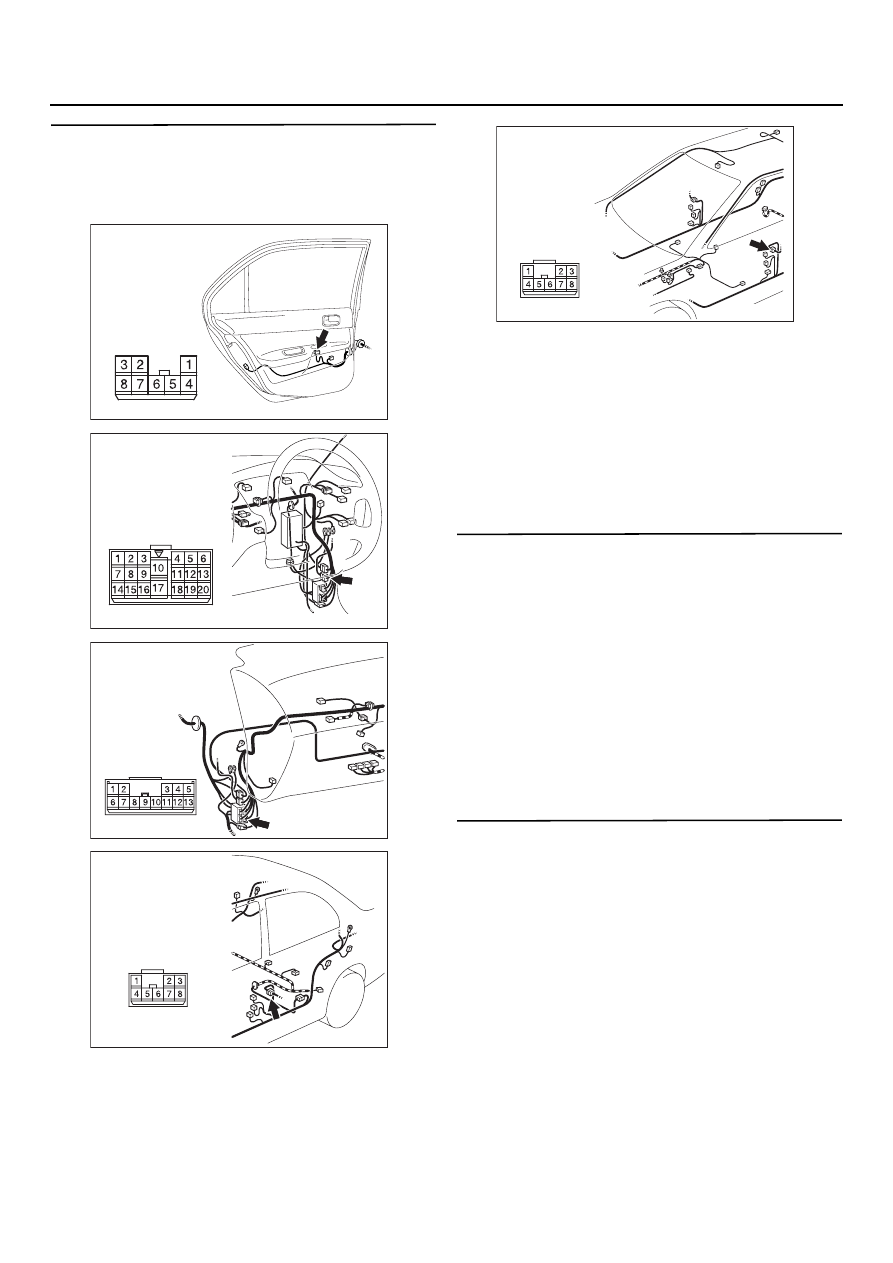

54C
173

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 19. Проверка состояния проводки
от разъема Е
18 (клемма № 6)
вспомогательного переключателя
электростеклоподъемника задней левой
двери до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С30, C120, D19
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 20. Проверка вспомогательного
переключателя электростеклоподъемника
Убедитесь в том, что стекло задней левой двери
перемещается вспомогательным переклю
чателем этой же двери, при выключенной
блокировке электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 21.

НЕТ :

Обратитесь к методике проверки D3:
Стекло соответствующей(их) двери(ей)
не перемещается(ются) от вспомога
тельных переключателей стекло
подъемников переднего и задних
пассажиров",

CTP. 54C-129

.

ЭТАП 21. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней левой двери, убедитесь в том, что стекло
этой двери может перемещаться этим
замененным переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней левой двери перемещается главным
переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

AC303937

Разъем: E
08

AB

Вид со строны
жгута проводов

AC303814

Разъем: C
30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C
120
<Автомобили
с правым рулем>

AG

AC303911

Разъем: D
19

AB

<Седан
автомобили
с правым рулем>

Разъем: D
19

AC

<Универсал
автомобили
с правым рулем>

AC303921
