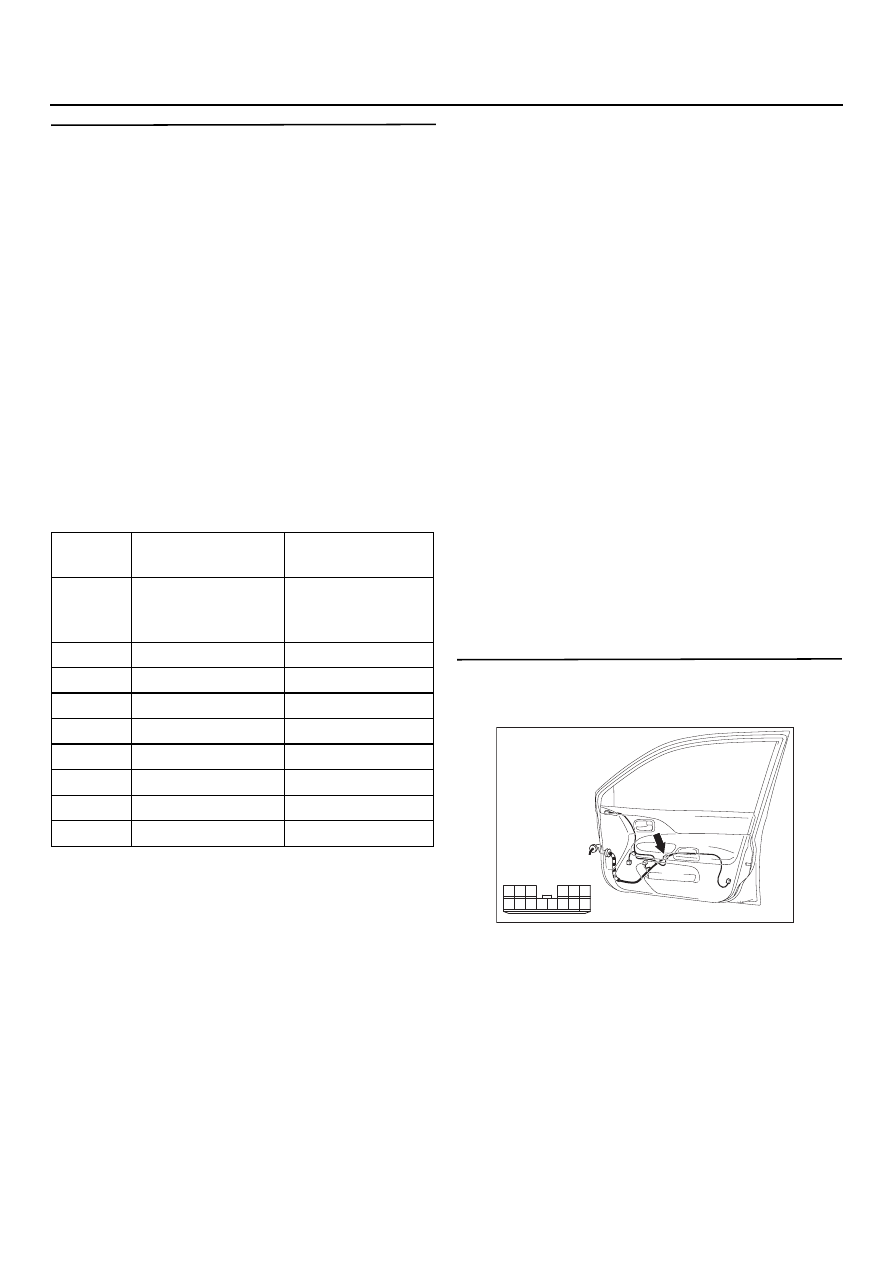

54C
166

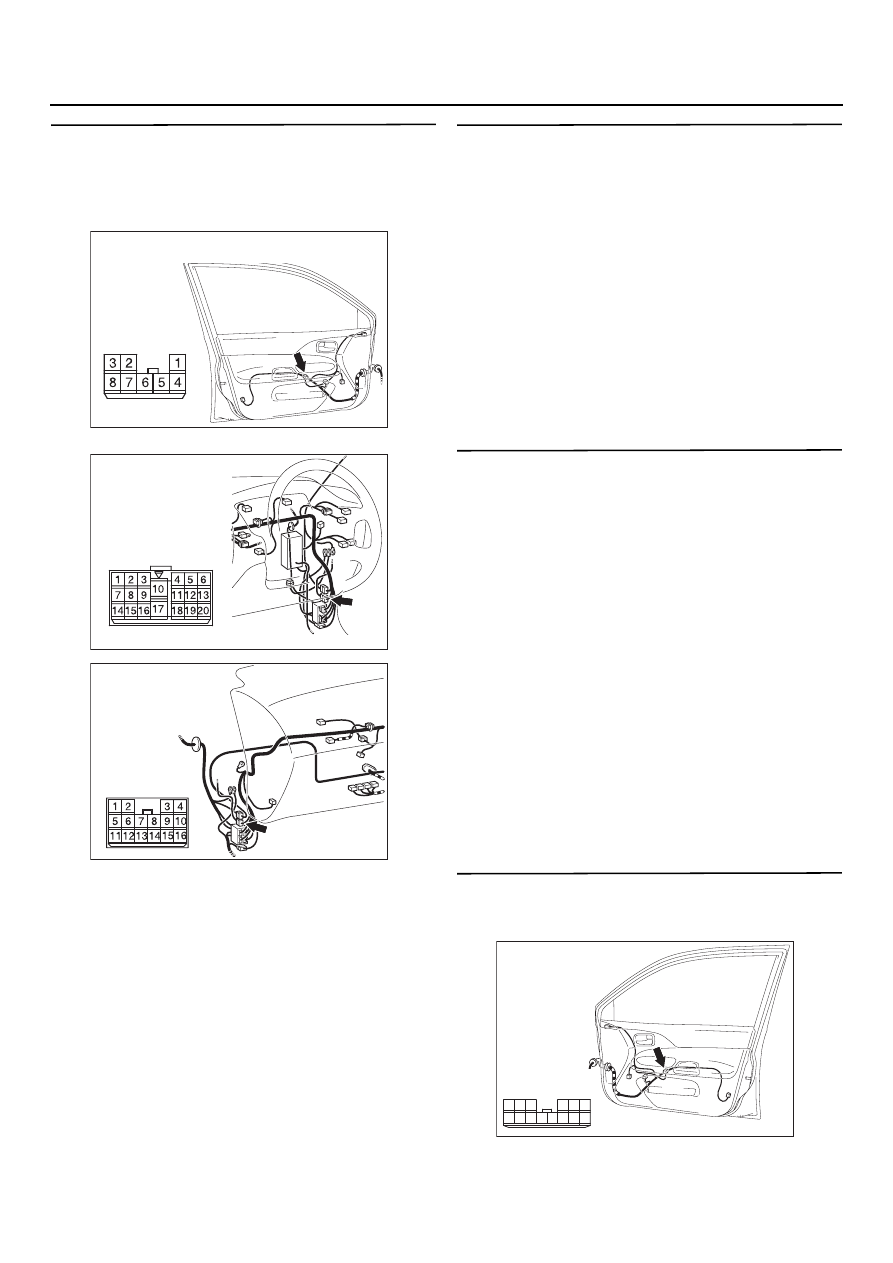

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Диагностирование функций
контрольным устройством системы SWS
Проверьте наличие сигналов связи SWS,
которые используются при управлении
стеклоподъемниками переднего и/или задних
пассажиров от главного переключателя.

<Выбранная позиция> СИСТЕМЫ ДВЕРЕЙ

КУЗОВА АВТОМОБИЛЯ

•

Установите пробник между
вспомогательным переключателем
неработающего стеклоподъемника
и главным переключателем электростекло
подъемников (Для нахождения точки
установки пробника, см.

CTP. 54C-5

).

•

Установите замок зажигания в положение
"ON" (зажигание включено).

•

Регистрируется ли нормальное состояние
каждого переключателя стеклоподъемников
при включении главного переключателя
электростеклоподъемника?

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

Регистрируется нормальное состояние всех
позиций C0, C1 и C2, когда не работает
стеклоподъемник двери переднего
пассажира :

Переходите к этапу 6.

Не регистрируется нормальное состояние
позиций C0, C1 и C2, когда стеклоподъемник
двери переднего пассажира не работает :

Переходите к этапу 4.

Регистрируется нормальное состояние всех
позиций C4, C5 и C6, когда стеклоподъемник
задней правой двери не работает :

Переходите к этапу 12.

Не регистрируется нормальное состояние
позиций C4, C5 и C6, когда стеклоподъемник
задней правой двери не работает :

Переходите к этапу 10.

Регистрируется нормальное состояние всех
позиций C8, C9 и CА, когда стеклоподъемник
задней левой двери не работает :

Переходите к этапу 18.

Не регистрируется нормальное состояние
позиций C8, C9 и CА, когда стеклоподъемник
задней левой двери не работает :

Переходите к этапу 16.

Регистрируется нормальное состояние
для любой позиции :

Замените главный

переключатель стеклоподъемников.

ЭТАП 4. Проверка разъема выключателей:
Разъем Е
05 главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте разъем.

Показа

тель №

Наименование
позиции

Номинальное
состояние

C0

PASS DOR UP
закрытие стекла
двери

ON (включено)

C1

PASS DOR DOWN

ON (включено)

C2

PASS DOR AUTO

ON (включено)

C4

REAR RH UP

ON (включено)

C5

REAR RH DOWN

ON (включено)

C6

REAR RH AUTO

ON (включено)

C8

REAR LH UP

ON (включено)

C9

REAR LH DOWN

ON (включено)

CA

REAR LH AUTO

ON (включено)

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

54C
167

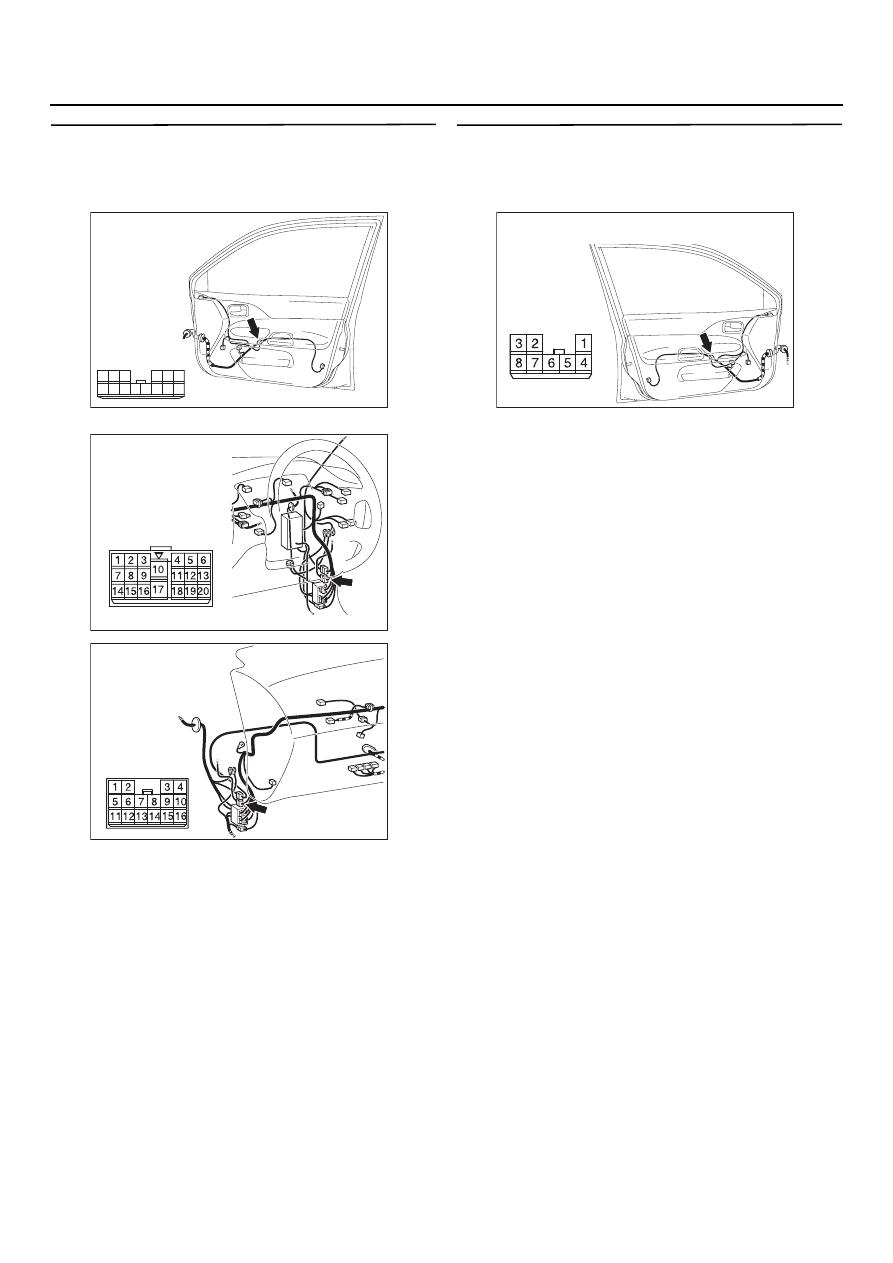

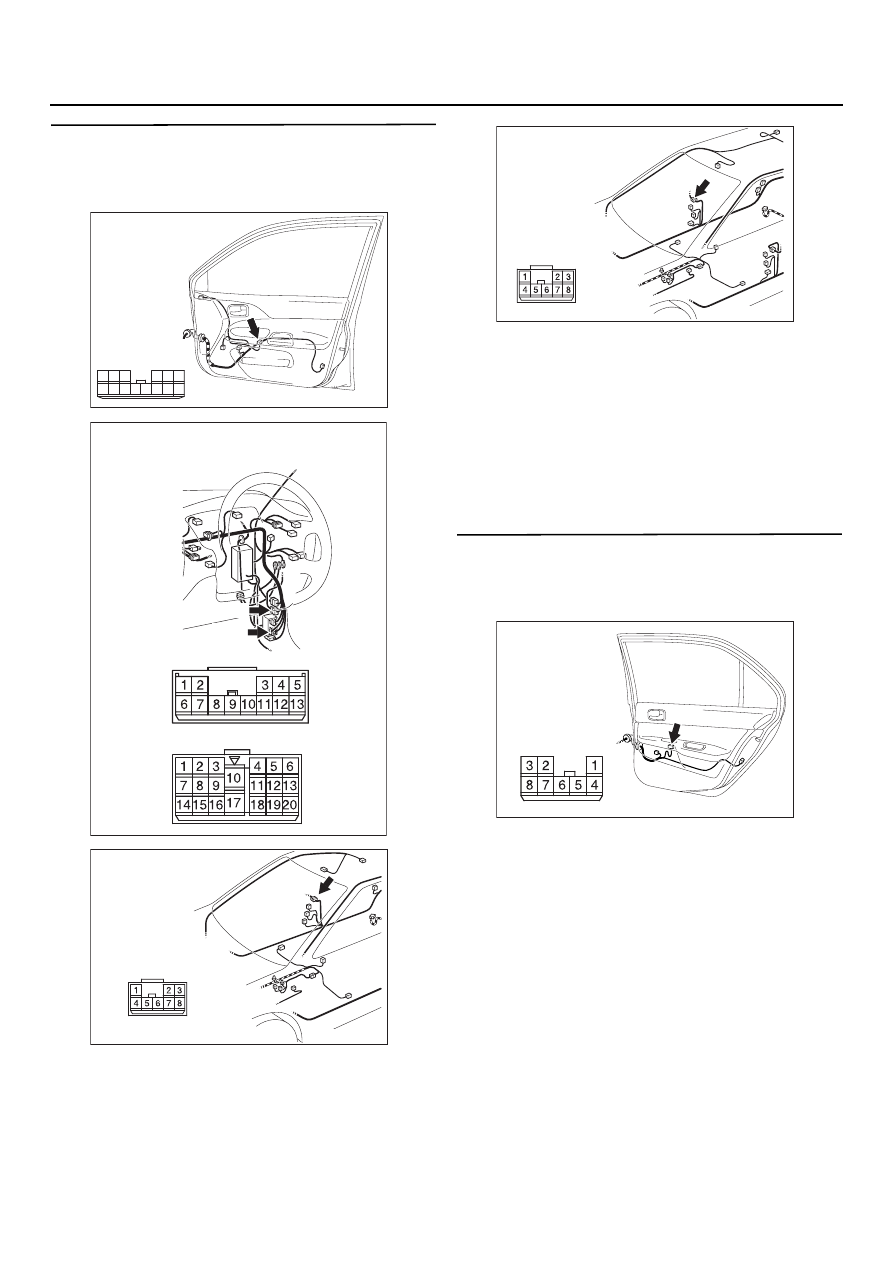

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Проверка состояния жгута проводов
от разъема Е
05 (клемма № 11) главного
переключателя электростеклоподъемников
до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С30, C113,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Проверка разъема выключателей:
Разъем Е
20 вспомогательного
переключателя электростеклоподъемника
передней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте разъем.

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303814

Разъем: C
30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C
113
<Автомобили
с правым рулем>

AR

AC303935

Вид со стороны
жгута проводов

AE

Connector: E
20
<Автомобили с правым рулем>

54C
168

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 7. Проверка состояния проводки
от разъема Е
20 (клемма № 6)
вспомогательного переключателя
электростеклоподъемника передней левой
двери до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С30, C113,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Проверка вспомогательного
переключателя электростеклоподъемника
Убедитесь в том, что стекло двери переднего
пассажира перемещается вспомогательным
переключателем передней левой двери, при
выключенной блокировке
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Обратитесь к методике проверки D3:
Стекло соответствующей(их) двери(ей)
не перемещается(ются) от
вспомогательных переключателей
стеклоподъемников переднего и задних
пассажиров",

CTP. 54C-129

.

ЭТАП 9. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней левой двери, убедитесь в том,
что стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней левой
двери.

(2) Убедитесь в том, что стекло двери водителя

перемещается главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

ЭТАП 10. Проверка разъема выключателей:
Разъем Е
05 главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со стороны
жгута проводов

AE

Connector: E
20
<Автомобили с правым рулем>

AC303814

Разъем: C
30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C
113
<Автомобили
с правым рулем>

AR

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

54C
169

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 11. Проверка состояния жгута
проводов от разъема Е
05 (клемма № 11)
главного переключателя электростекло

подъемников до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С30, C23, D03
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 12. Проверка разъема выключателей:
Разъем Е
18 вспомогательного
переключателя электростеклоподъемника
задней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 13.

НЕТ :

Отремонтируйте разъем.

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303815

Разъемы: C
23, C
30

C23

C30

C23

C30

AC

<Автомобили с правым рулем>

AC303875

Разъем: D
03

AB

<Седан
автомобили
с правым рулем>

AC303921

Разъем: D
03

AB

<Универсал
автомобили
с правым рулем>

AC303941

Разъем: E
18

AB

Вид со строны
жгута проводов
