Mitsubishi Lancer / Lancer Wagon. Руководство - часть 359





54C162

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 19. Проверка состояния проводки
от разъема Е18 (клемма № 6)
вспомогательного переключателя
электростеклоподъемника задней левой
двери до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С29, C22, D19
отремонтируйте разъем(ы), в случае
необходимости.

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Отремонтируйте жгут проводов.

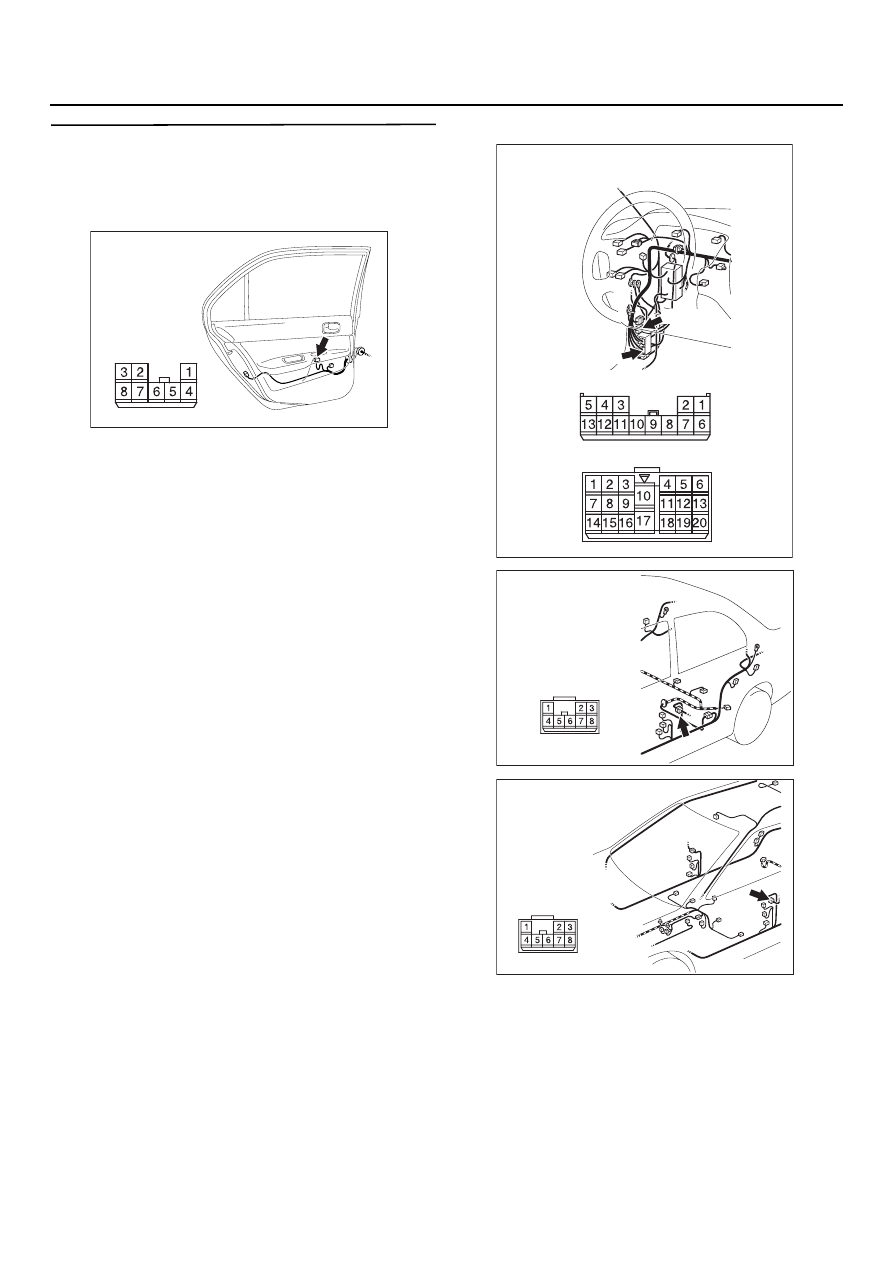

AC303937

Разъем: E08

AB

Вид со строны
жгута проводов

AC303799

Разъемы: C22, C29

AD

C29

C22

C29

C22

<Автомобили с левым рулем>

AC303871

Разъем: D19

AB

<Седан  автомобили
с левым рулем>

AC303915

Разъем: D19

AB

<Универсалавтомобили
с левым рулем>

ПРИМЕЧАНИЕ:

54C163

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 20. Проверка вспомогательного
переключателя электростеклоподъемника
Убедитесь в том, что стекло задней левой двери
перемещается вспомогательным переклю
чателем этой же двери, при выключенной
блокировке электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 21.

НЕТ :

Обратитесь к методике проверки D3:
Стекло соответствующей(их) двери(ей)
не перемещается(ются) от вспомога
тельных переключателей стекло
подъемников переднего и задних
пассажиров",

CTP. 54C-129

.

ЭТАП 21. Повторная проверка системы
После замены вспомогательного переключателя
электростеклоподъемника задней левой двери,
убедитесь в том, что стекло этой двери может
перемещаться этим замененным
переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней левой двери перемещается главным
переключателем электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

54C164

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ D4: Стекло двери(ей) переднего и / или задних пассажиров
не работают от главного переключателя стеклоподъемников.
<Автомобили с правым расположением органов управления>

Передняя
левая
дверь

Задняя
правая
дверь

ПЕРЕКЛЮЧАТЕЛЬ

ЗАМКА ДВЕРИ

Электронный блок управления (CPU)

Задняя
левая
дверь

Главный
переключатель
электростекло
подъемника

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



ЭБУ (CPU)

ЭБУ (CPU)

ЭБУ (CPU)

Вспомогательный
переключатель
передней левой двери

Вспомогательный
переключатель задней
левой двери

Вспомогательный
переключатель задней
правой двери

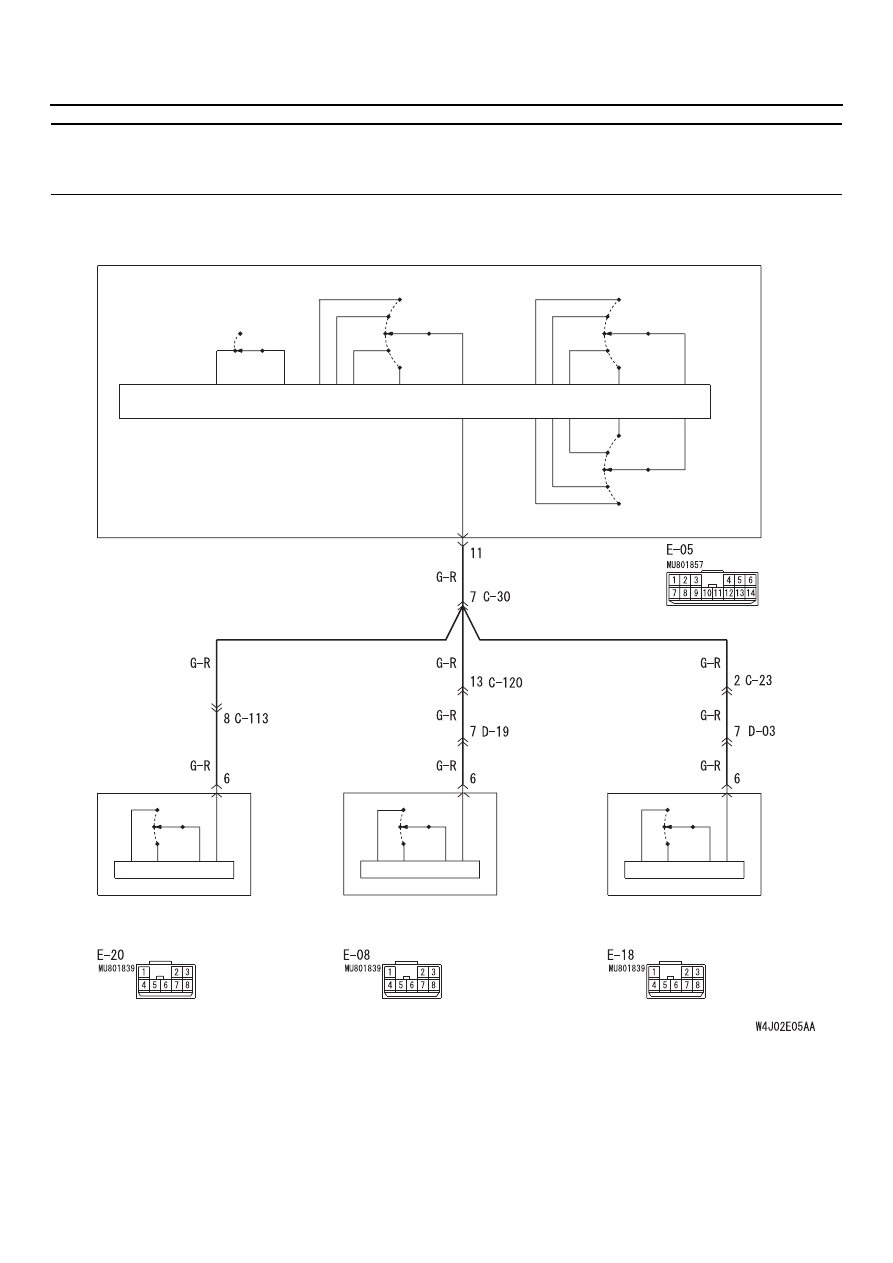

Цепь электростеклоподъемника (автомобили с левым расположением органов управления)

ЗАБЛОКИ
РОВАННО

РАЗБЛОКИ
РОВАННО

Автоматически вверх

Автоматически вверх

Автомати
чески вверх

ВВЕРХ

ВВЕРХ

ВВЕРХ

ВНИЗ

ВНИЗ

ВНИЗ

Автомати
чески вниз

Автомати
чески вниз

ВВЕРХ

ВНИЗ

ВВЕРХ

ВНИЗ

ВВЕРХ

ВНИЗ

54C165

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекла дверей переднего и задних
пассажиров не перемещаются главным
переключателем, то возможны неисправности
этого переключателя или соответствующего(их)
вспомогательного(ых) переключателя(ей)
электростеклоподъемника(ов).

Возможные причины

Неисправность главного переключателя
электростеклоподъемников

Неисправность вспомогательного
переключателя передней правой двери,
вспомогательного переключателя задней
правой двери или вспомогательного
переключателя задней левой двери.

Повреждение жгута проводов или разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к главному переключателю электростекло
подъемников (модулю электростекло
подъемников) и линий связи системы SWS.

Установите замок зажигания в положение
"ON" (зажигание включено).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

МОДУЛЬ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

Номинальное значение: Меню
электронного блока управления
системой ETACS указывает исправное
состояние блока управления.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A5
"Связь с главным переключателем
электростеклоподъемников (модулем
электростеклоподъемников)
невозможна",

CTP. 54C-67

.

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте наличие сигнала связи от
переключателя блокировки стеклоподъемников
до электронного блока управления системой
ETACS.

<Выбранная позиция> СИСТЕМЫ ДВЕРЕЙ

КУЗОВА АВТОМОБИЛЯ

Установите пробник между
вспомогательным переключателем нера
ботающего стеклоподъемника и главным
переключателем электростеклоподъемников
(Для нахождения точки установки пробника,
см.

CTP. 54C-5

).

Установите замок зажигания в положение
"ON" (зажигание включено).

Переключатель блокировки
электростеклоподъемников: OFF
(выключено)

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените главный переключатель
стеклоподъемников.

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция СВ P/W LOCK SW

OFF
(выключено)
