54C154

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекла дверей переднего и задних
пассажиров не перемещаются главным
переключателем, то возможны неисправности
этого переключателя или соответствующего(их)
вспомогательного(ых) переключателя(ей)
электростеклоподъемника(ов).

Возможные причины

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность вспомогательного
переключателя передней правой двери,
вспомогательного переключателя задней
правой двери или вспомогательного
переключателя задней левой двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к главному переключателю электростекло
подъемников (модулю электростекло
подъемников) и линий связи системы SWS.

•

Установите замок зажигания в положение
"ON" (зажигание включено).

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

МОДУЛЬ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

Номинальное значение: Меню
электронного блока управления
системой ETACS указывает исправное
состояние блока управления.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A5
"Связь с главным переключателем
электростеклоподъемников (модулем
электростеклоподъемников)
невозможна,"

CTP. 54C-67

ЭТАП 2. Проверка связи между системами
дверей кузова автомобиля контрольным
устройством системы SWS
Проверьте наличие сигнала связи от
переключателя блокировки стеклоподъемников
до электронного блока управления системой
ETACS.

<Выбранная позиция> СИСТЕМЫ ДВЕРЕЙ

КУЗОВА АВТОМОБИЛЯ

•

Установите пробник между
вспомогательным переключателем
неработающего стеклоподъемника
и главным переключателем электростекло
подъемников (Для нахождения точки
установки пробника, см.

CTP. 54C-5

•

Установите замок зажигания в положение
"ON" (зажигание включено).

•

Переключатель блокировки
электростеклоподъемников: OFF
(выключено)

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените главный переключатель
стеклоподъемников.

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция СВ P/W LOCK SW

OFF
(выключено)

54C155

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

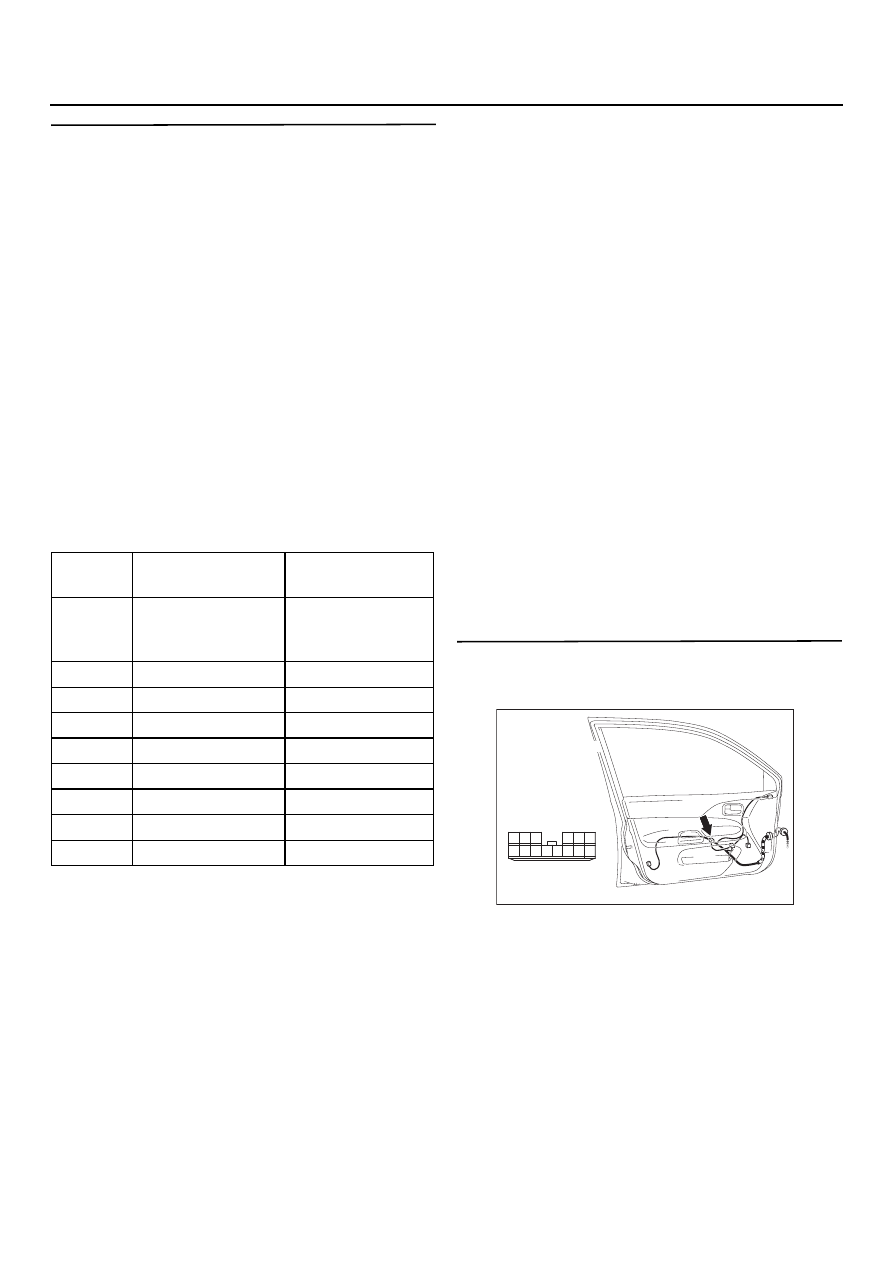

ЭТАП 3. Проверка связи между системами
дверей кузова автомобиля контрольным
устройством системы SWS
Проверьте наличие сигналов связи SWS,
которые используются при управлении
стеклоподъемниками переднего и/или задних
пассажиров от главного переключателя.

<Выбранная позиция> СИСТЕМЫ ДВЕРЕЙ

КУЗОВА АВТОМОБИЛЯ

•

CTP. 54C-5

•

Установите замок зажигания в положение
"ON" (зажигание включено).

•

Регистрируется ли нормальное состояние
каждого переключателя стеклоподъемников
при включении главного переключателя
электростеклоподъемника?

Номинальное значение: На всех
позициях регистрируется нормальное
состояние.

B: В норме ли результаты проверки?

Регистрируется нормальное состояние всех
позиций C0, C1 и C2, когда не работает
стеклоподъемник двери переднего
пассажира :

Переходите к этапу 6.

Не регистрируется нормальное состояние
позиций C0, C1 и C2, когда стеклоподъемник
двери переднего пассажира не работает :

Переходите к этапу 4.

Регистрируется нормальное состояние всех
позиций C4, C5 и C6, когда стеклоподъемник
задней правой двери не работает :

Переходите к этапу 12.

Не регистрируется нормальное состояние
позиций C4, C5 и C6, когда стеклоподъемник
задней правой двери не работает :

Переходите к этапу 10.

Регистрируется нормальное состояние всех
позиций C8, C9 и CА, когда стеклоподъемник
задней левой двери не работает :

Переходите к этапу 18.

Не регистрируется нормальное состояние
позиций C8, C9 и CА, когда стеклоподъемник
задней левой двери не работает :

Переходите к этапу 16.

Регистрируется нормальное состояние
для любой позиции :

Замените главный

переключатель стеклоподъемников.

ЭТАП 4. Проверка разъема выключателей:
Разъем Е05 главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте разъем.

Показа
тель №

Наименование
позиции

Номинальное
состояние

PASS DOR UP
закрытие стекла
двери

ON (включено)

PASS DOR DOWN

ON (включено)

PASS DOR AUTO

ON (включено)

REAR RH UP

ON (включено)

REAR RH DOWN

ON (включено)

REAR RH AUTO

ON (включено)

REAR LH UP

ON (включено)

REAR LH DOWN

ON (включено)

REAR LH AUTO

ON (включено)

AC303935

Вид со строны
жгута проводов

Разъем: E05
<Автомобили
с левым рулем>

54C156

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

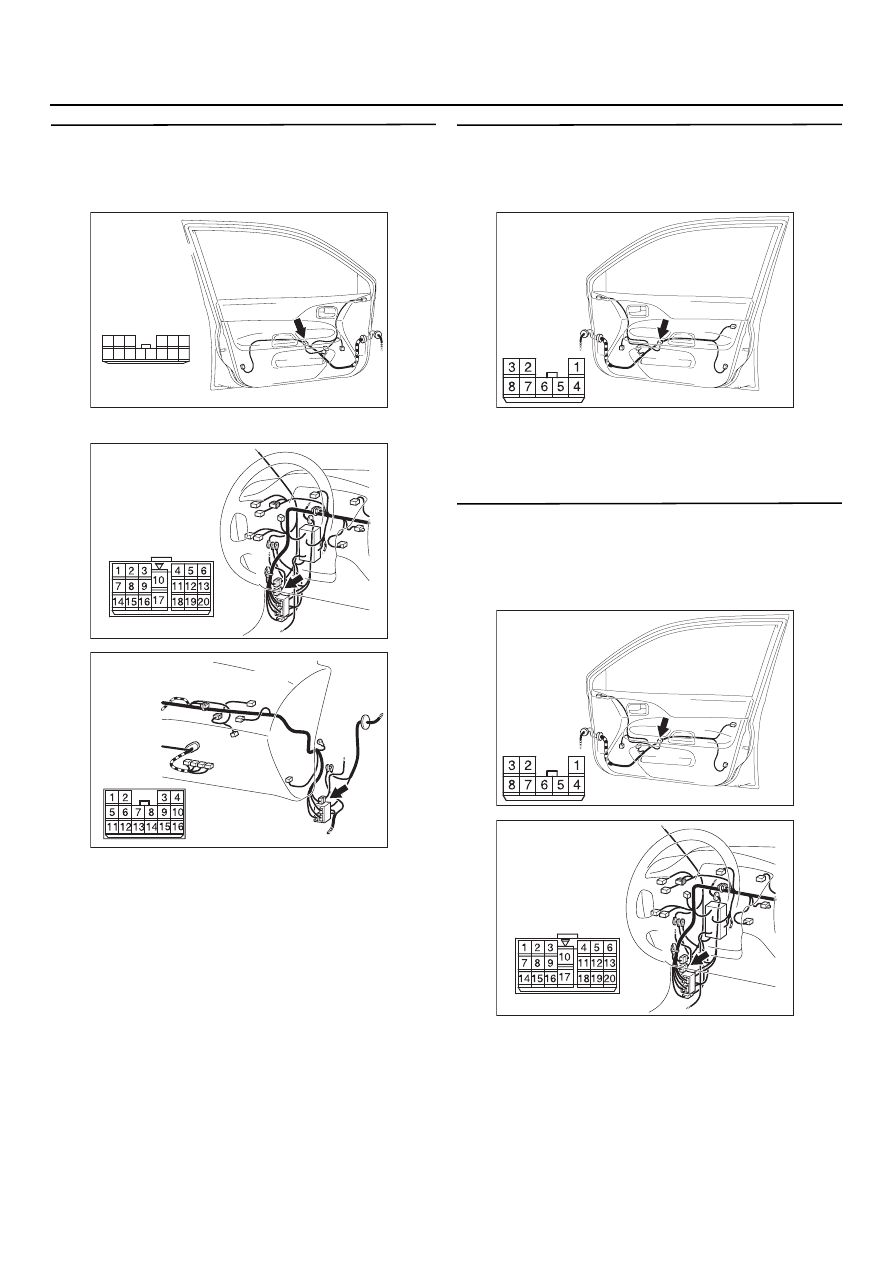

ЭТАП 5. Проверка состояния жгута проводов
от разъема Е05 (клемма № 11) главного
переключателя электростеклоподъемников
до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С29, C112,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Проверка разъема выключателей:
Разъем Е14 вспомогательного
переключателя электростеклоподъемника
передней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте разъем.

ЭТАП 7. Проверка состояния проводки
от разъема Е14 (клемма № 6)
вспомогательного переключателя
электростеклоподъемника передней левой
двери до установленного пробника

AC303935

Вид со строны
жгута проводов

Разъем: E05
<Автомобили
с левым рулем>

AC303798

Разъем: C29
<Автомобили
с левым рулем>

AC303804 AS

Разъем: C112
<Автомобили с левым рулем>

AC303939

Разъем: E14

Вид
со строны
жгута
проводов

<Автомобили
с левым рулем>

AC303939

Разъем: E14

Вид
со строны
жгута
проводов

<Автомобили
с левым рулем>

AC303798

Разъем: C29
<Автомобили
с левым рулем>

ПРИМЕЧАНИЕ:

54C157

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

•

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Проверка вспомогательного
переключателя электростеклоподъемника
Убедитесь в том, что стекло двери переднего
пассажира перемещается вспомогательным
переключателем передней левой двери,
при выключенной блокировке
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Обратитесь к методике проверки D3:
Стекло соответствующей(их) двери(ей)
не перемещается(ются) от
вспомогательных переключателей
стеклоподъемников переднего и задних
пассажиров",

CTP. 54C-129

ЭТАП 9. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней левой двери, убедитесь в том, что
стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней левой
двери.

(2) Убедитесь в том, что стекло двери водителя

перемещается главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Замените главный переключатель
стеклоподъемников.

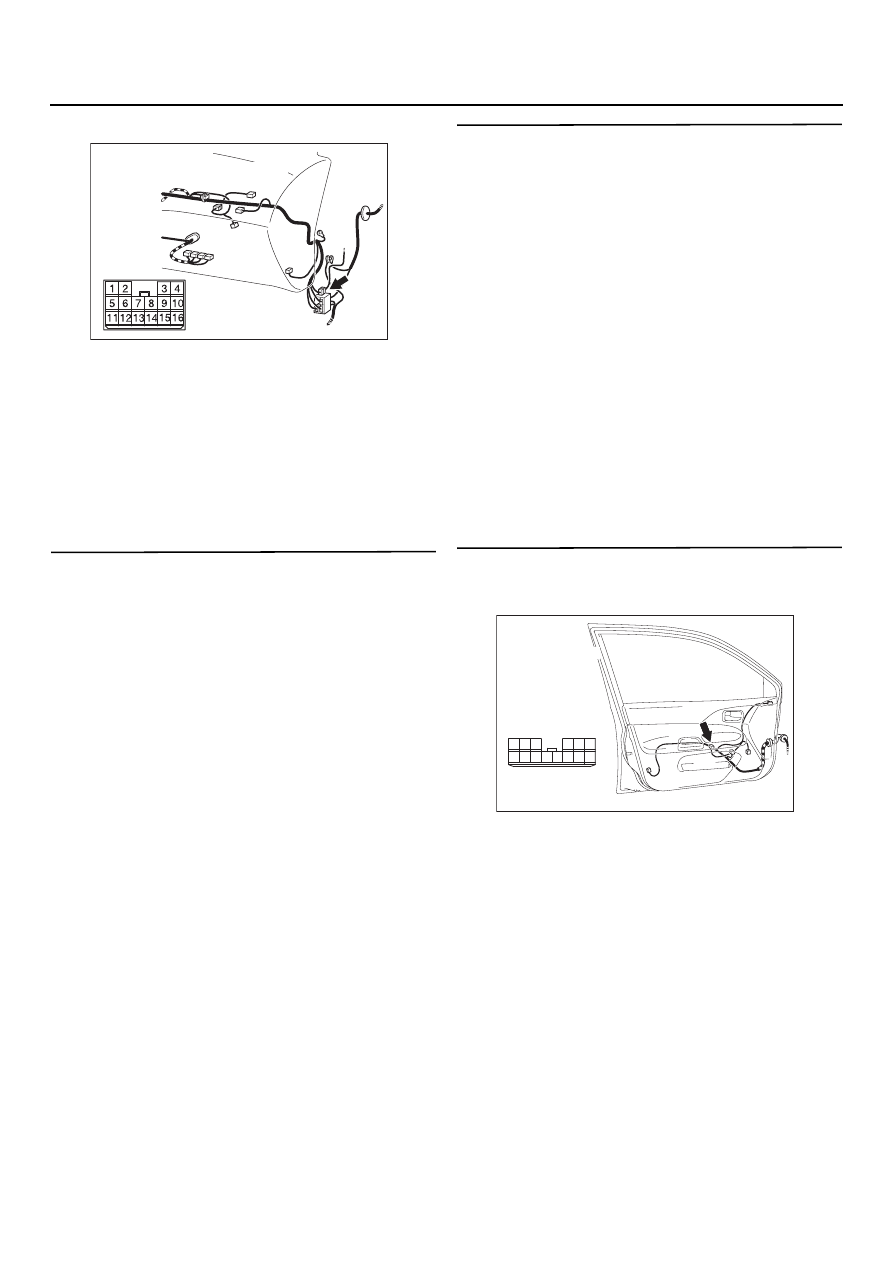

ЭТАП 10. Проверка разъема выключателей:
Разъем Е05 главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте разъем.

AC303804 AS

Разъем: C112
<Автомобили с левым рулем>

AC303935

Вид со строны
жгута проводов

Разъем: E05
<Автомобили
с левым рулем>

ПРИМЕЧАНИЕ:
