54C146
МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
ЭТАП 28. Проверка состояния жгута
проводов от разъема Е19 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
задней правой двери до разъема Е18
(клеммы № 5 и 7) вспомогательного
переключателя электростеклоподъемников
задней правой двери
•
Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 29.
НЕТ :
Отремонтируйте жгут проводов.
ЭТАП 29. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель
электростеклоподъемника задней правой
двери.
(2) Проверьте, чтобы убедиться, что стекло
задней правой двери может перемещаться
вспомогательным переключателем этой
двери.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",
CTP. 00-6
).
НЕТ :
Замените электродвигатель в сборе
стеклоподъемника задней правой
двери.
ЭТАП 30. Проверка разъема выключателей:
Разъем Е08 вспомогательного
переключателя электростеклоподъемника
задней левой двери
B: В норме ли результаты проверки?
ДА :
Переходите к этапу 31.
НЕТ :
Отремонтируйте разъем.

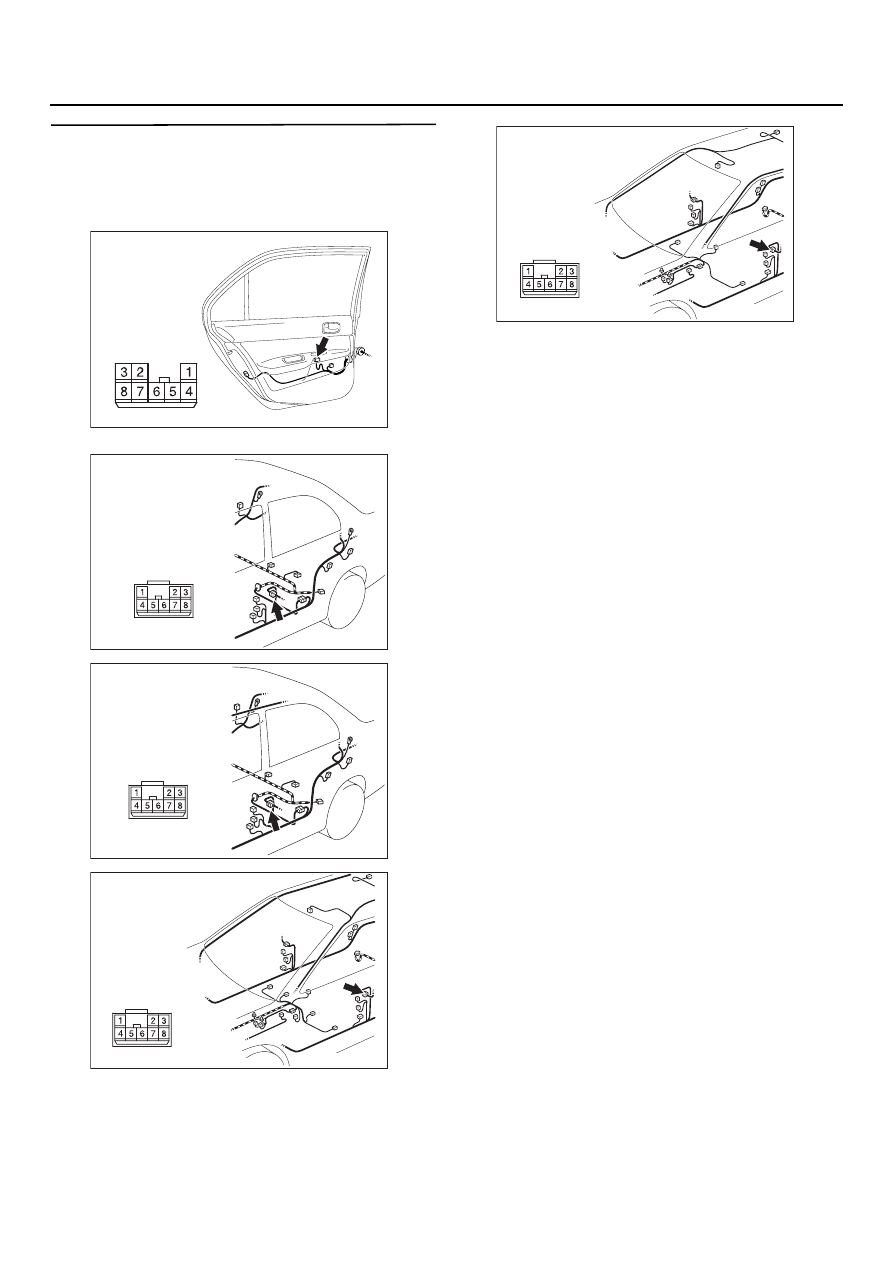

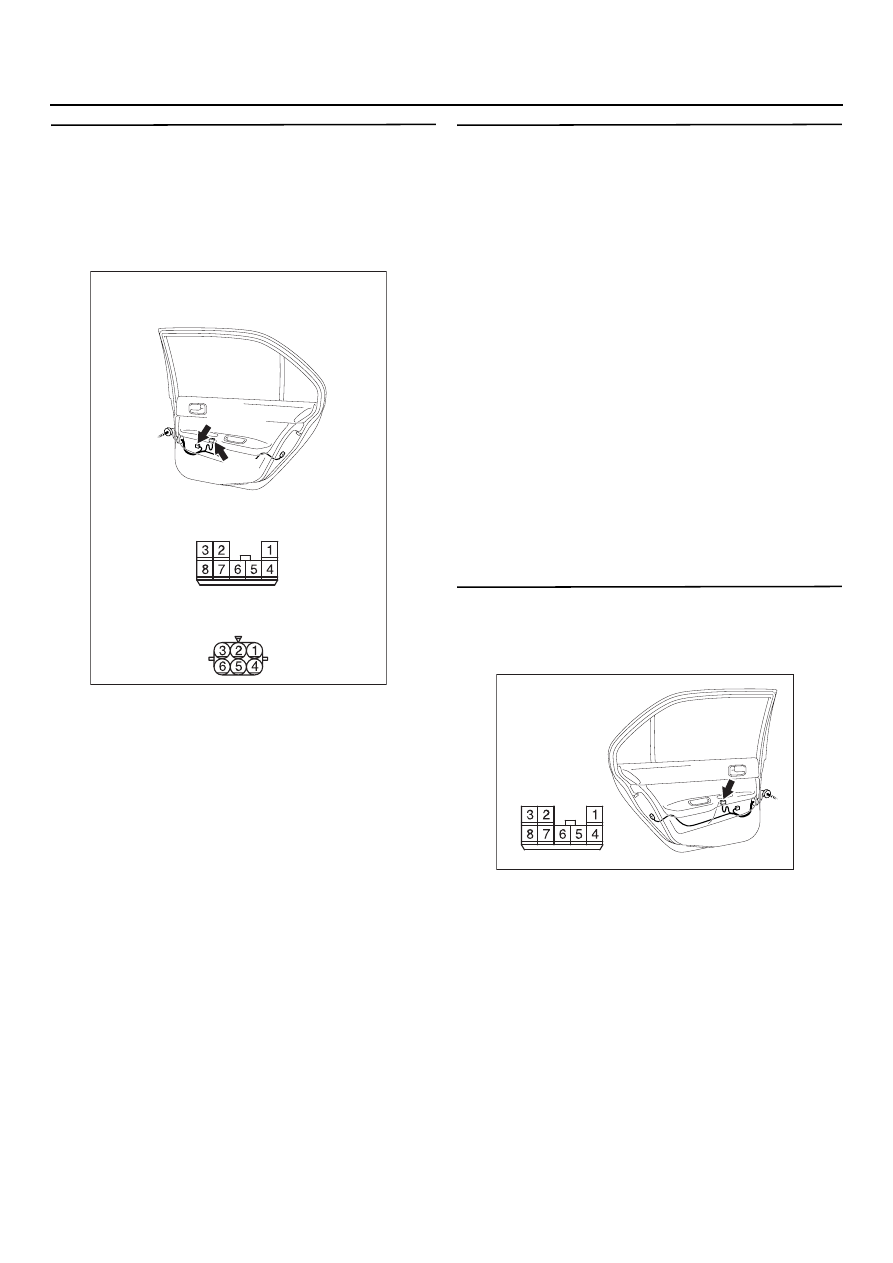

AC303942
Разъемы: E18, E19
Разъем Е18 вид со стороны
жгута проводов
Разъем Е19 вид со стороны
жгута проводов
E18
E19(GR)
AB
AC303937
Разъем: E08
AB
Вид со строны
жгута проводов
