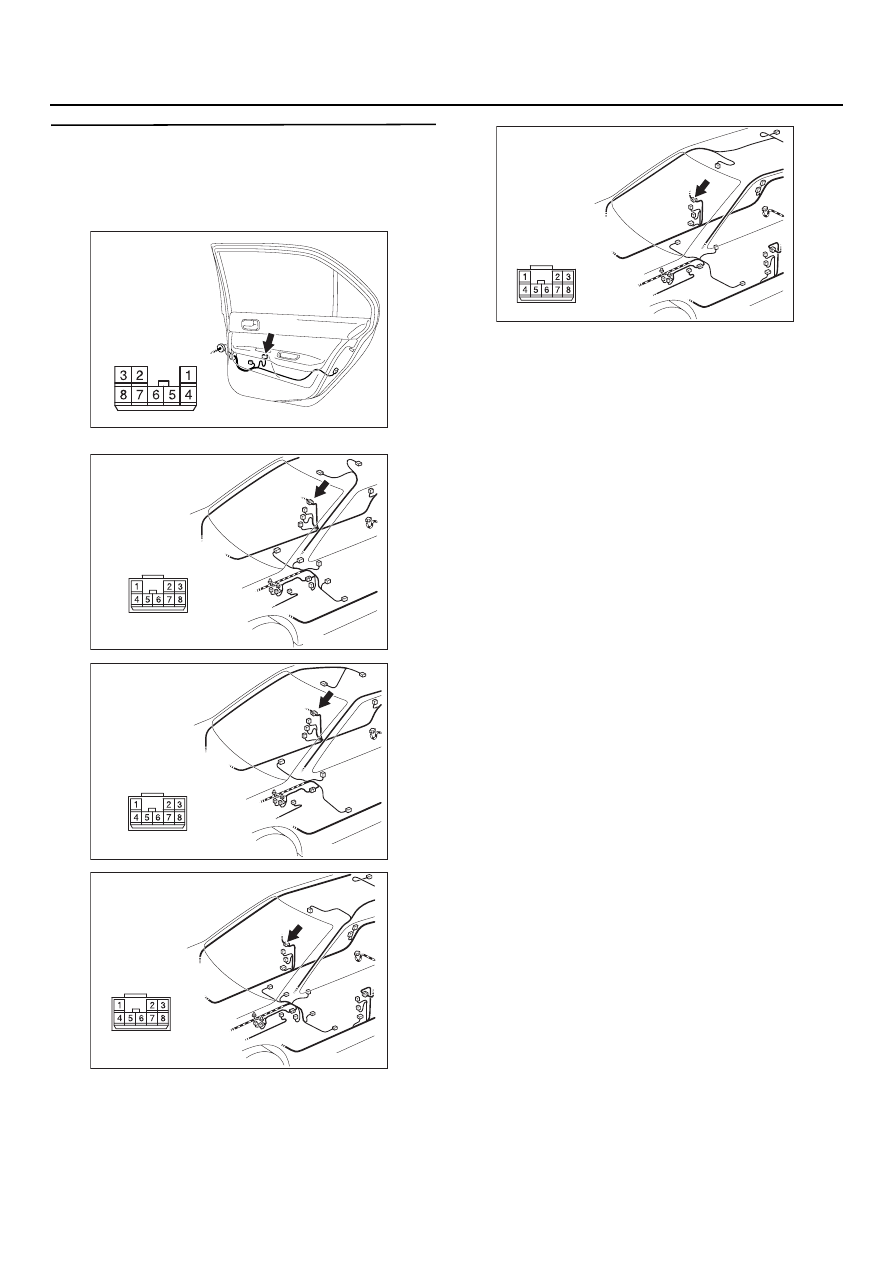

54C142

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 23. Проверка состояния проводки
от разъема Е18 (клемма № 1)
вспомогательного переключателя
электростеклоподъемника задней правой
двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем D03, отремонтируйте
разъем, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

НЕТ :

Отремонтируйте жгут проводов.

AC303941

Разъем: E18

Вид со строны
жгута проводов

AC303869

Разъем: D03

<Седан автомобили
с левым рулем>

AC303875

Разъем: D03

<Седан автомобили
с правым рулем>

AC303915

Разъем: D03

<Универсалавтомобили
с левым рулем>

AC303921

Разъем: D03

<Универсал автомобили
с правым рулем>

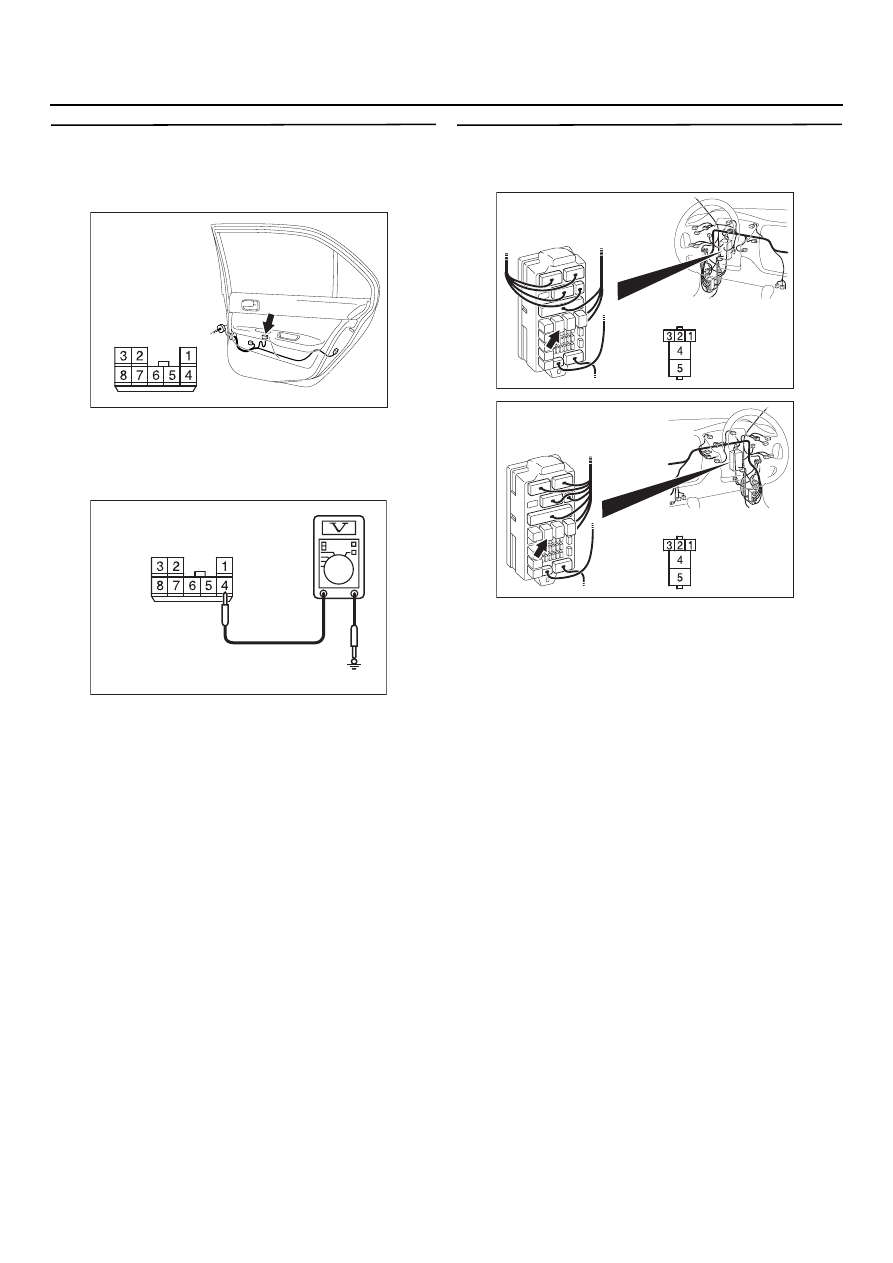

54C143

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 24. Измерение напряжения
на разъеме Е18 вспомогательного
переключателя электростеклоподъемника
задней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 4

и "массой"

Номинальное значение:
Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 27.

НЕТ :

Переходите к этапу 25.

ЭТАП 25. Проверка разъема выключателей:
Разъем С223 реле
электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 26.

НЕТ :

Отремонтируйте разъем.

AC303941

Разъем: E18

Вид со строны
жгута проводов

AC303982

Разъем: Е18
(Вид со стороны жгута проводов)

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C223

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C223

<Автомобили с правым рулем>

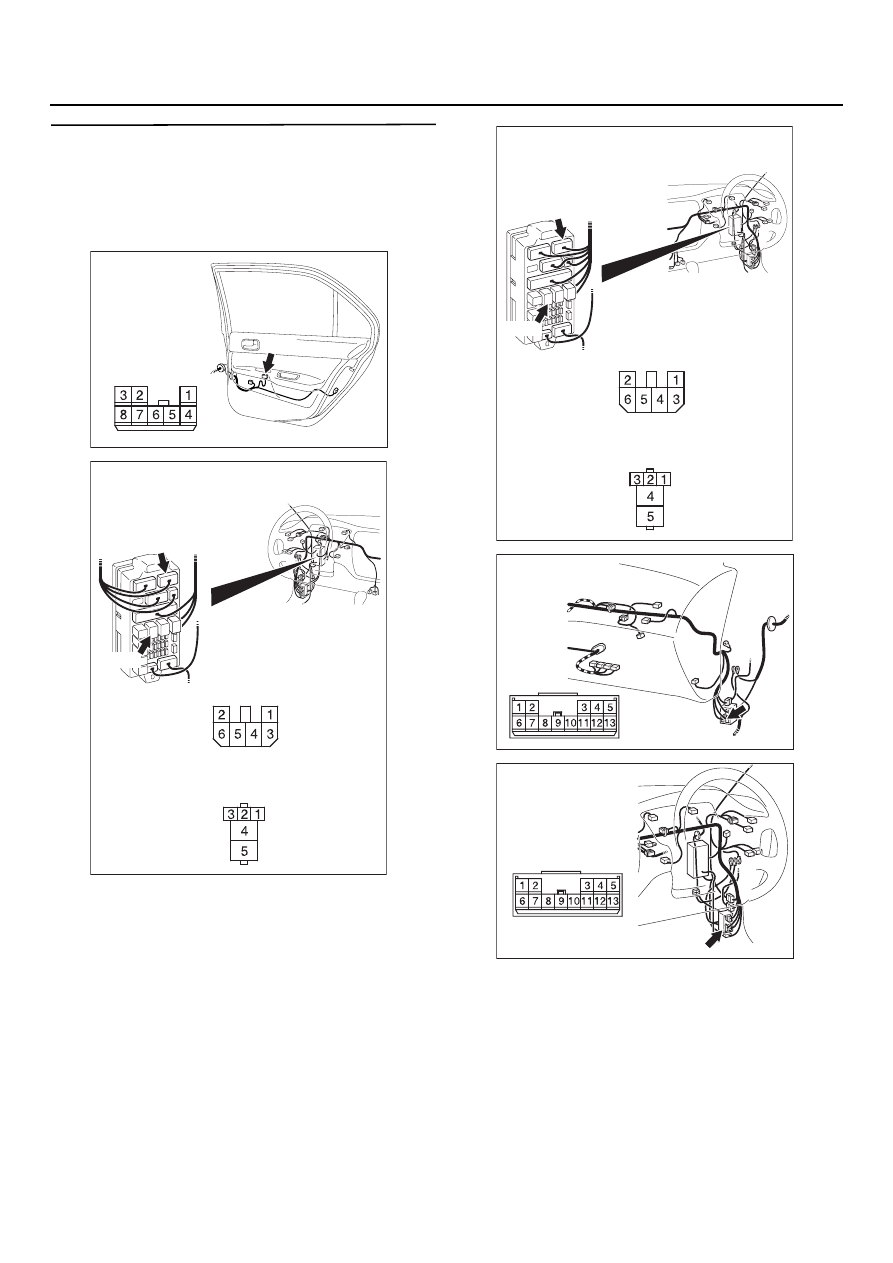

54C144

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 26. Проверка состояния проводки
от разъема Е18 (клемма № 4) вспомога
тельного переключателя электростекло
подъемника передней правой двери
до разъема С223 (клемма № 4)
электростеклоподъемника

NOTE:

AC303941

Разъем: E18

Вид со строны
жгута проводов

AC303809

Монтажный блок (вид спереди)

Разъемы: C210, C223

Разъем С210 вид со стороны
жгута проводов

Разъем С223 вид со стороны
монтажного блока

C223

C210

<LHD>

AC303823

Монтажный блок (вид спереди)

Разъемы: C210, C223

Разъем С210
(вид со стороны
жгута проводов)

Разъем С223
(вид со стороны
монтажного блока)

C223

C210

<Автомобили с правым рулем>

AC303804

Разъем: C119
<Автомобили
с левым рулем>

AC303814

Разъем: C23
<Автомобили
с правым рулем>

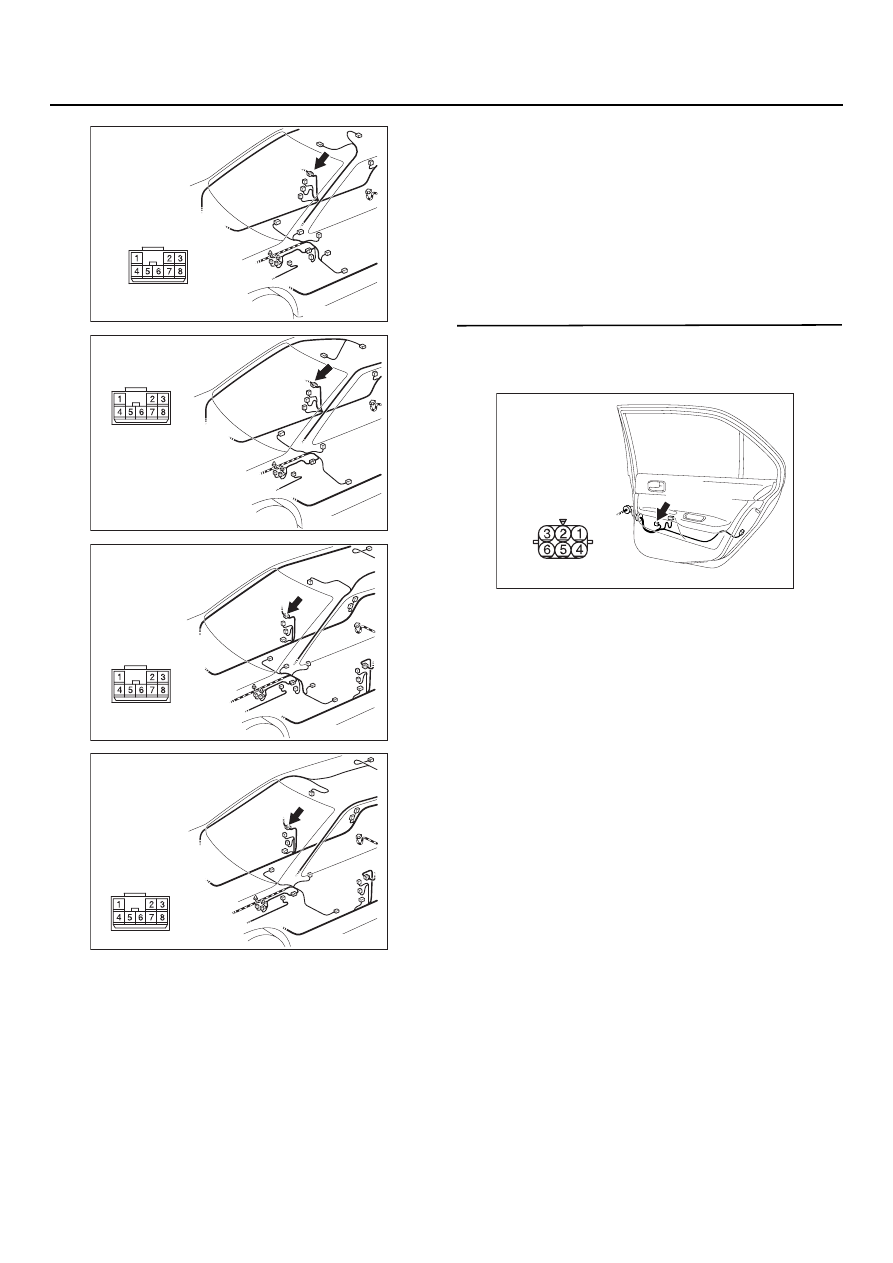

54C145

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C119
<Автомобили с левым расположением органов
управления>, C23 <Автомобили с левым
расположением органов управления>, разъема
D03 и разъема С210 монтажного блока,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

CTP. 00-6

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 27. Проверка разъема выключателей:
Разъем Е19 электродвигателя
стеклоподъемника задней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 28.

НЕТ :

Отремонтируйте разъем.

AC303869

Разъем: D03

<Седан автомобили
с левым рулем>

AC303875 AG

Разъем: D03
<Седан автомобили
с правым рулем>

AC303915

Разъем: D03

<Универсалавтомобили
с левым рулем>

AC303921

Разъем: D03

<Универсал автомобили
с правым рулем>

AC303941

Разъем: E19

Вид со стороны
жгута проводов

E19(GR)
