54C
134

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

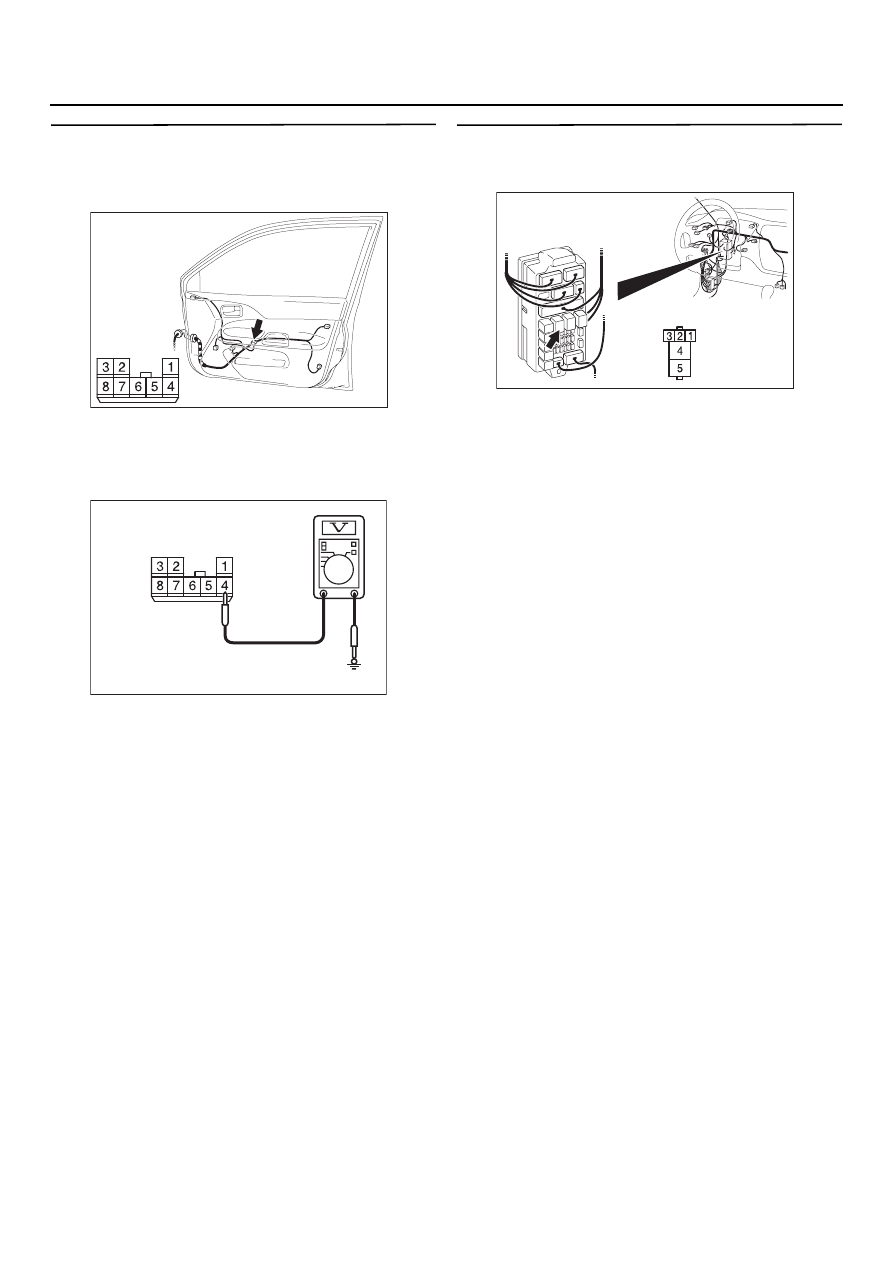

ЭТАП 6. Измерение напряжения на разъеме
Е
14 вспомогательного переключателя
электростеклоподъемника передней
правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

(3) Измерьте напряжение между клеммой № 4

и "массой"

Номинальное значение: Напряжение
бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Переходите к этапу 7.

ЭТАП 7. Проверка разъема выключателей:
Разъем С
223 реле
электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте разъем.

AC303939

Разъем: E
14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303982

Разъем Е14
(вид со стороны жгута проводов)

AC

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: C
223

AB

<Автомобили с левым рулем>

54C
135

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 8. Проверка состояния проводки
от разъема Е
14 (клемма № 4) вспомога

тельного переключателя электростекло

подъемника передней правой двери
до разъема С
223 (клемма № 4) реле
электростеклоподъемника

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С112
и разъема C210 монтажного блока, отремонти
руйте его, в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

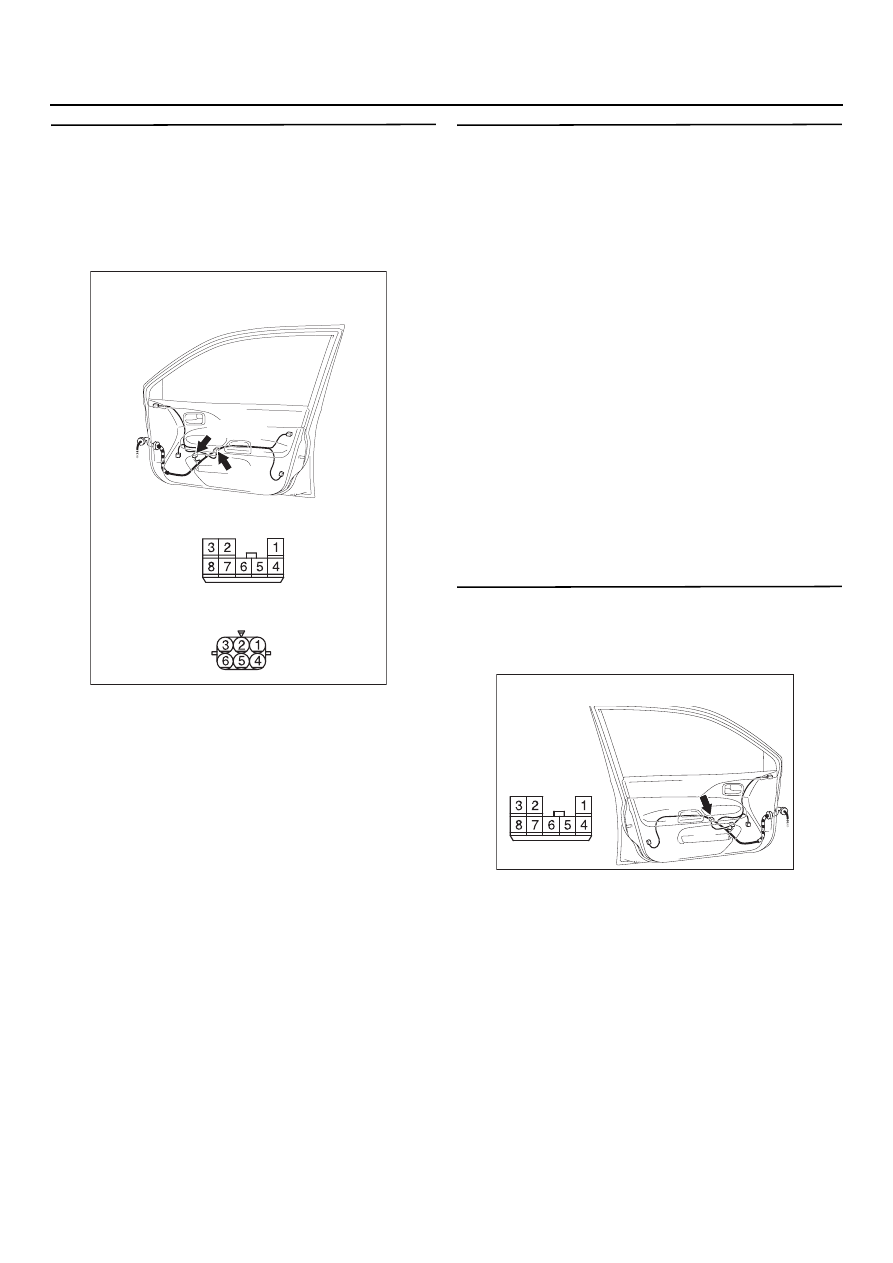

ЭТАП 9. Проверка разъема выключателей:
Разъем Е
15 электродвигателя
стеклоподъемника передней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Отремонтируйте разъем.

AC303939

Разъем: E
14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303809

Монтажный блок (вид спереди)

Разъемы: C
210, C
223

Разъем С210  вид со стороны
жгута проводов

Разъем С223  вид со стороны
монтажного блока

C223

C210

AB

<LHD>

AC303804 AS

Разъем: C
112
<Автомобили с левым рулем>

AC303939

Разъем: E
15

Вид со стороны
жгута проводов

E15(GR)

AC

<Автомобили
с левым рулем>

54C
136

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

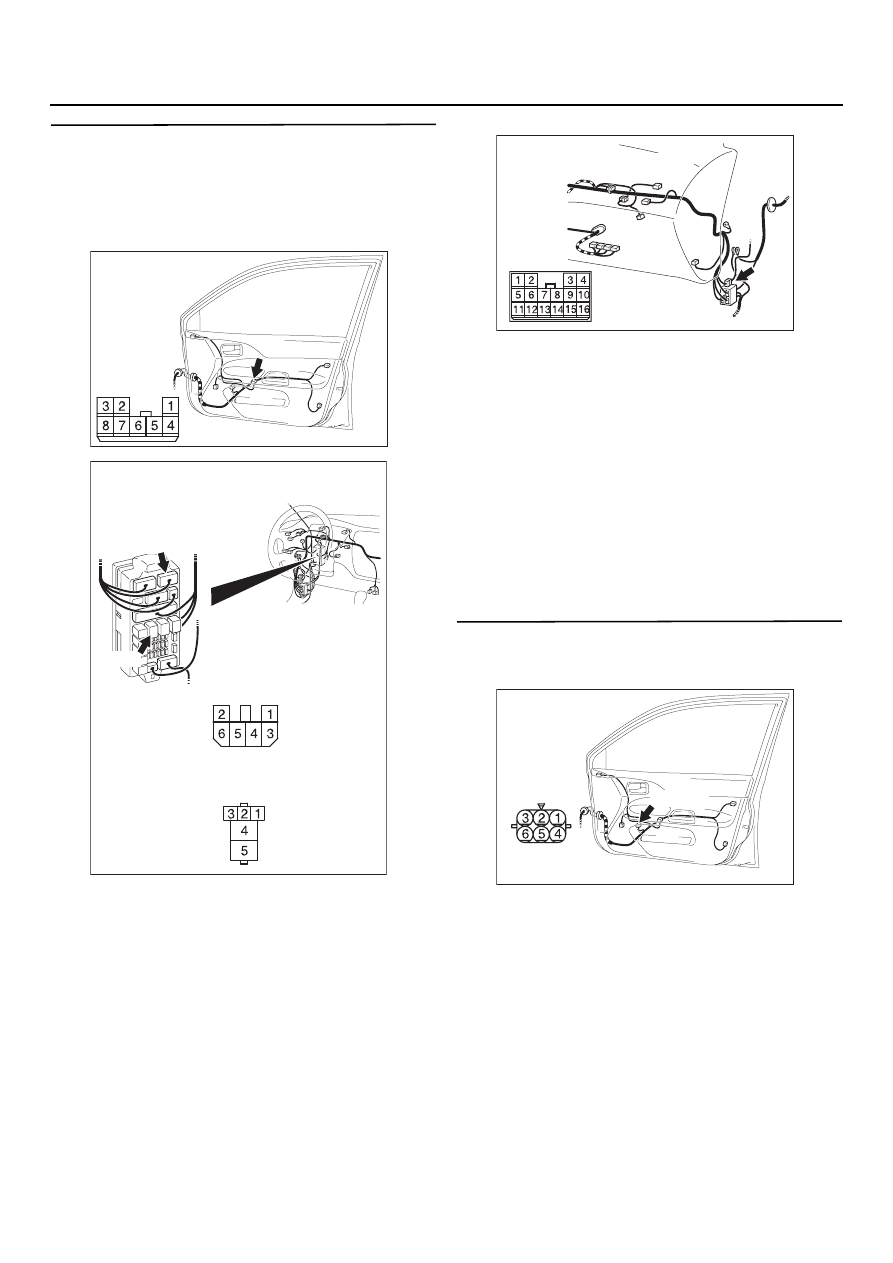

ЭТАП 10. Проверка состояния проводки
от разъема Е
15 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней правой двери до разъема Е
14
(клеммы № 5 и 7) вспомогательного
переключателя электростеклоподъемников
передней правой двери

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 11. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней правой двери, убедитесь в том,
что стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней правой
двери.

(2) Проверьте, чтобы убедиться, что стекло

двери переднего пассажира может
перемещаться вспомогательным
переключателем этой двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней правой
двери.

ЭТАП 12. Проверка разъема выключателей:
Разъем Е
20 вспомогательного
переключателя электростеклоподъемника
передней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 13.

НЕТ :

Отремонтируйте разъем.

AC303940

Разъемы: E
14, E
15

Разъем Е15  вид со стороны
жгута проводов

Разъем Е14  вид со стороны
жгута проводов

E14

E15(GR)

AB

<Автомобили с левым рулем>

AC303935

Вид со стороны
жгута проводов

AE

Connector: E
20
<Автомобили с правым рулем>

54C
137

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

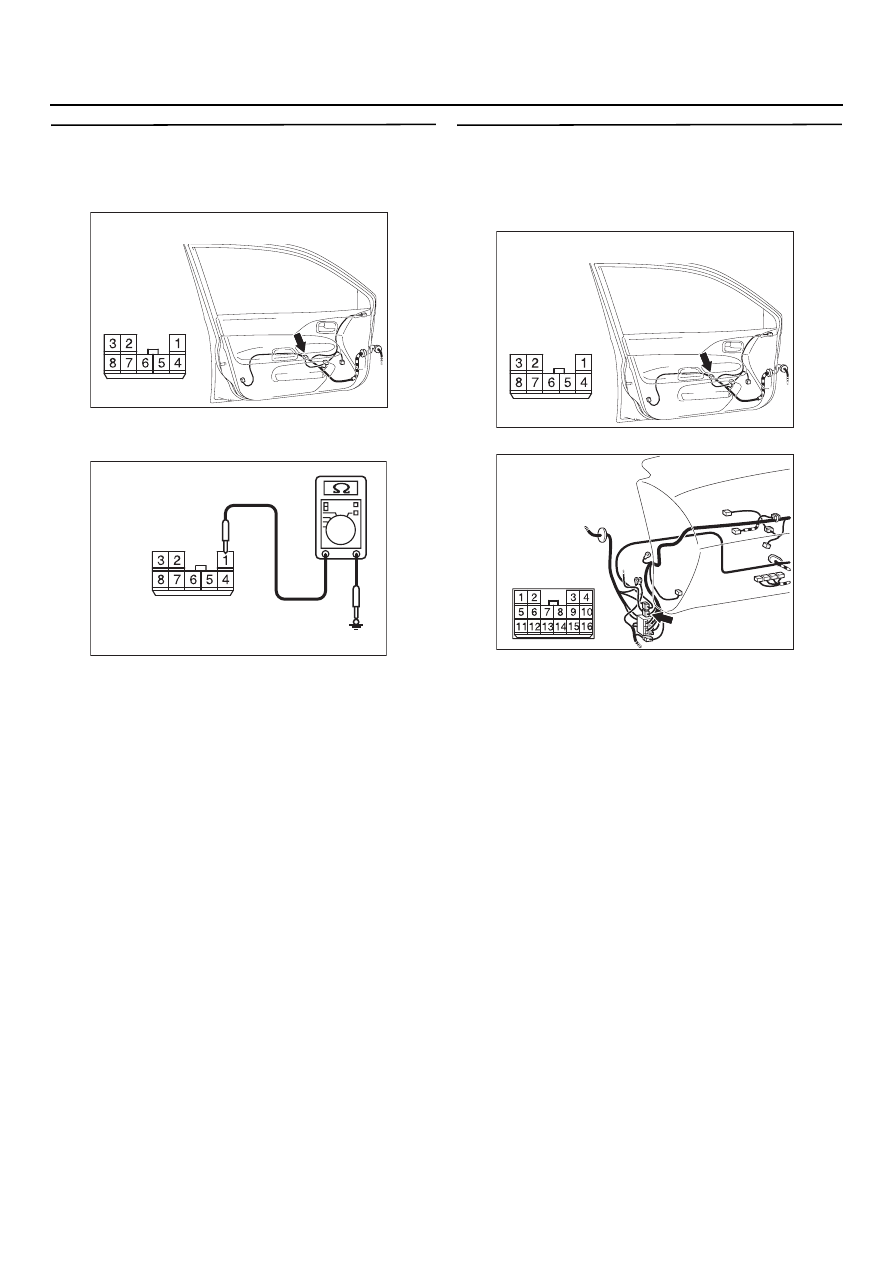

ЭТАП 13. Измерение сопротивления
на разъеме Е
20 вспомогательного
переключателя электростеклоподъемника
передней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 1 и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 15.

НЕТ :

Переходите к этапу 14.

ЭТАП 14. Проверка состояния проводки
от разъема Е
20 (клемма № 1)
вспомогательного переключателя
электростеклоподъемника передней левой
двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C113, отремонтируйте
разъем, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303935

Вид со стороны
жгута проводов

AE

Connector: E
20
<Автомобили с правым рулем>

AC303981

Разъем Е20
(вид со стороны жгута проводов)

AE

AC303935

Вид со стороны
жгута проводов

AE

Connector: E
20
<Автомобили с правым рулем>

AC303816

Разъем: C
113
<Автомобили
с правым рулем>

AR
