Mitsubishi Lancer / Lancer Wagon. Руководство - часть 351





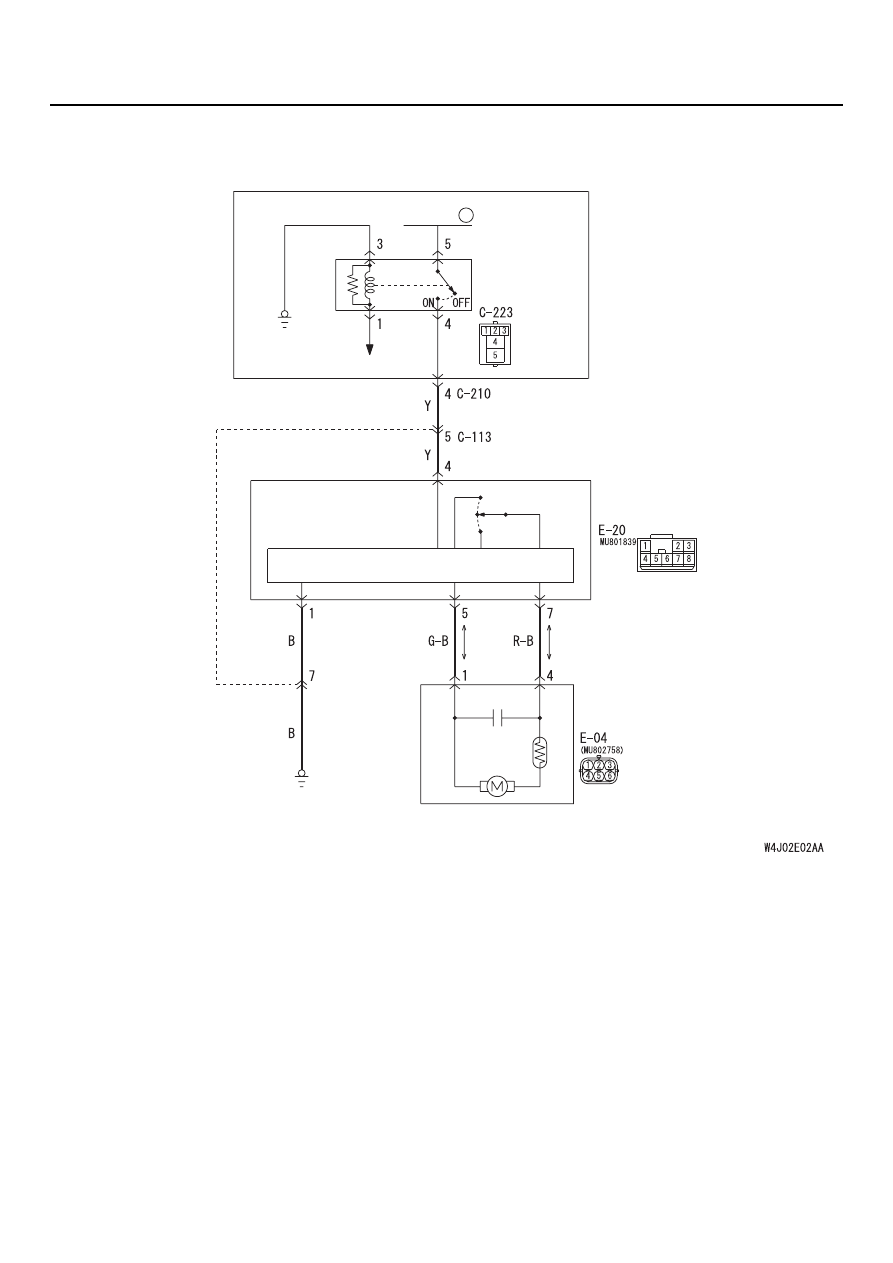

54C130

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ПЛАВКАЯ
ВСТАВКА 5

Реле электро
стеклоподъемника

ЭБУ системы

ETACS

Электронный блок управления (CPU)

Электродвигатель
электростеклоподъемника
передней правой двери

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Вспомогательный
переключатель
передней левой двери

Цепь электростеклоподъемника передней левой двери

(автомобили с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВНИЗ

ВВЕРХ

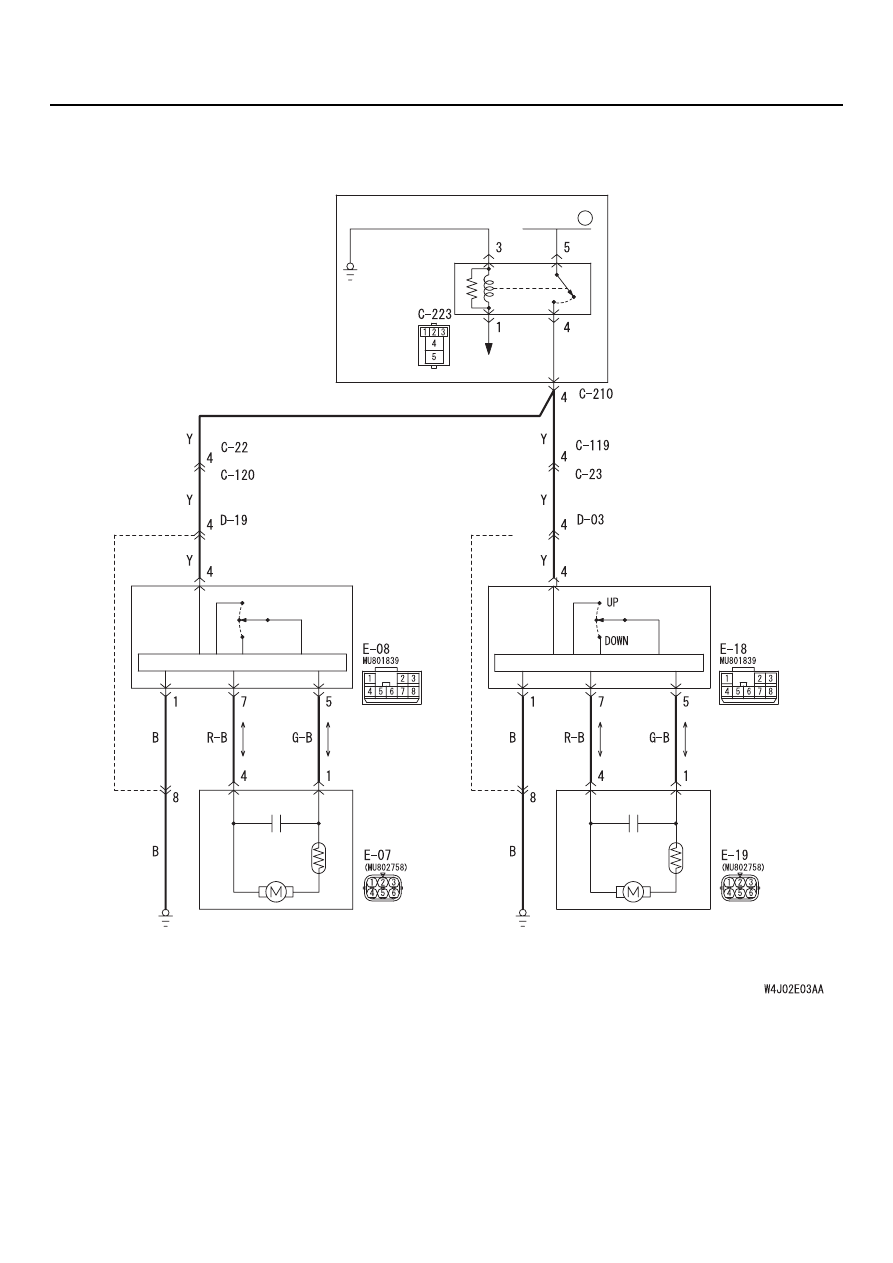

54C131

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ПЛАВКАЯ
ВСТАВКА 5

Реле
электростекло
подъемников

ЭБУ системы

ETACS

Вспомогательный
переключатель
задней левой
двери

Электродвигатель
электростекло
подъемника задней
левой двери

Вспомогательный
переключатель
задней правой
двери

Электродвигатель
электростекло
подъемника задней
правой двери

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Электронный блок управления (CPU)

Электронный блок управления (CPU)

Power Window (rear) Circuit

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

<Автомобили
с правым рулем>

<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

<Автомобили
с левым рулем>

ВВЕРХ

ВНИЗ

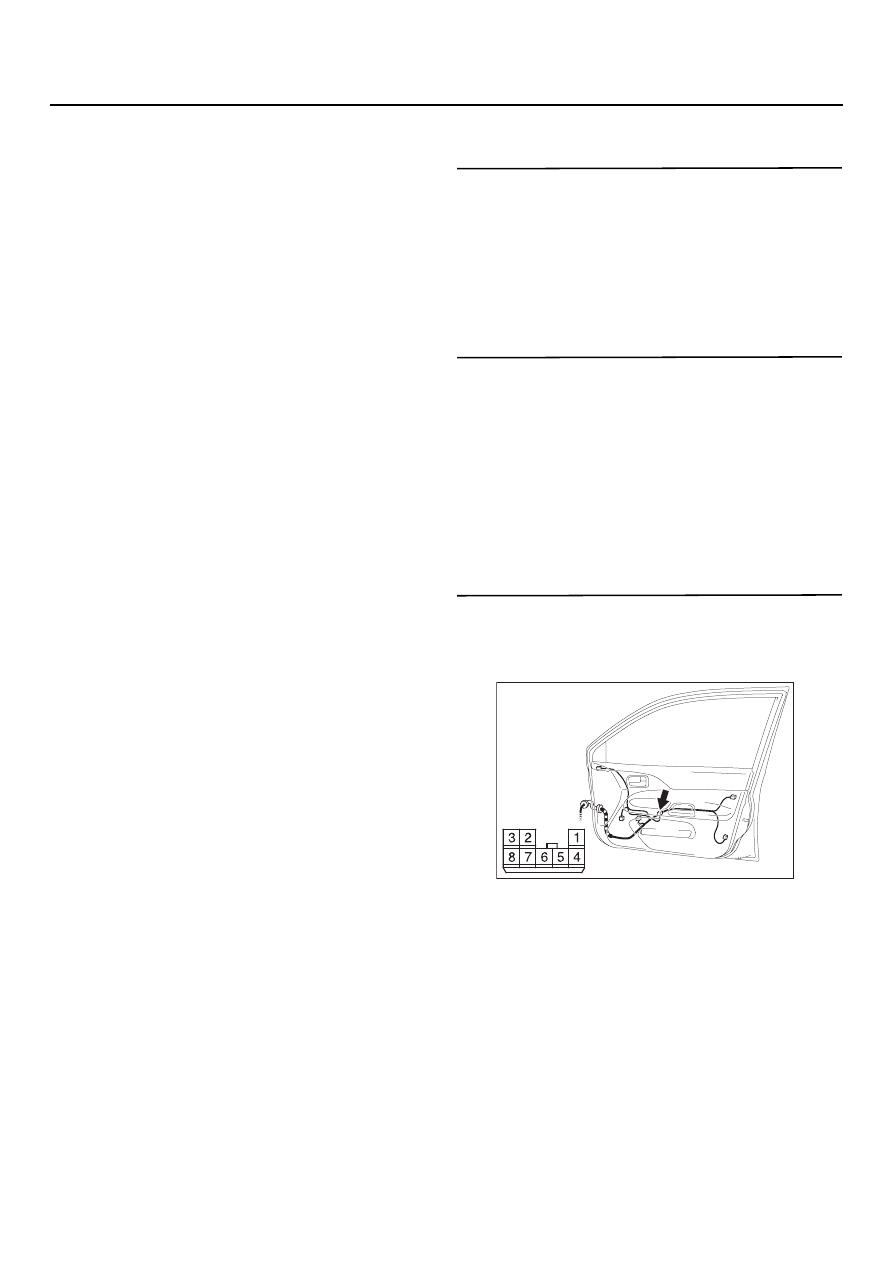

54C132

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекла дверей переднего и задних
пассажиров не перемещаются соответствую
щим вспомогательным переключателем,
то возможны неисправности вспомогательных
переключателей или электродвигателей
стеклоподъемников.

Возможные причины

Неисправность вспомогательного
переключателя электростеклоподъемника
передней правой двери <Автомобили
с левым расположением органов
управления>, вспомогательного переклю
чателя электростеклоподъемника передней
левой двери <Автомобили с правым
расположением органов управления>,
вспомогательного переключателя электро
стеклоподъемника задней правой двери
или вспомогательного переключателя
электростеклоподъемника задней левой
двери.

Неисправность электродвигателя
стеклоподъемника передней правой двери
<Автомобили с левым расположением
органов управления>, электродвигателя
стеклоподъемника передней левой двери
<Автомобили с правым расположением
органов управления>, электродвигателя
стеклоподъемника задней правой двери
или электродвигателя стеклоподъемника
передней левой двери.

Повреждение жгута проводов или разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемника
Убедитесь, что переключатель блокировки
стеклоподъемников выключен.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Выключите переключатель блокировки
электростеклоподъемников.

ЭТАП 2. Определение места неисправности

B: Который из электростеклоподъемников

не работает?
Дверь переднего пассажира <Автомобили
с левым расположением органов
управления> :

Переходите к этапу 3.

Дверь переднего пассажира <Автомобили
с правым расположением органов
управления> :

Переходите к этапу 12.

Задняя правая дверь :

Переходите к этапу 21.

Задняя левая дверь :

Переходите к этапу 30.

ЭТАП 3. Проверка разъема выключателей:
Разъем Е14 вспомогательного
переключателя электростеклоподъемника
передней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте разъем.

AC303939

Разъем: E14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

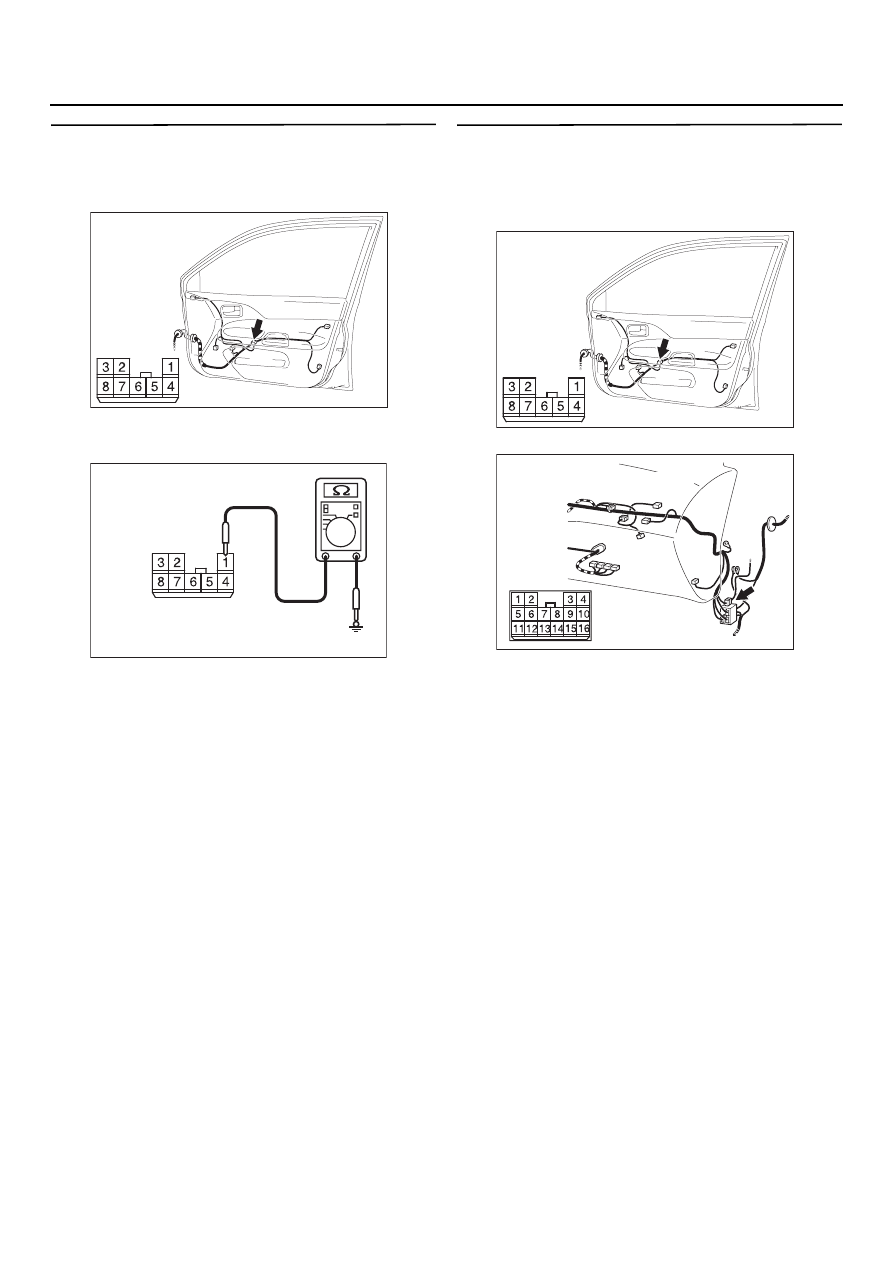

54C133

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Измерение сопротивления
на разъеме Е14 вспомогательного
переключателя электростеклоподъемника
передней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 1 и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Переходите к этапу 5.

ЭТАП 5. Проверка состояния проводки
от разъема Е14 (клемма № 1)
вспомогательного переключателя
электростеклоподъемника передней
правой двери до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C112, отремонтируйте
разъем, в случае необходимости.

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303939

Разъем: E14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303981

Разъем Е14
(вид со стороны жгута проводов)

AC

AC303939

Разъем: E14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303804 AS

Разъем: C112
<Автомобили с левым рулем>
