Mitsubishi Lancer / Lancer Wagon. Руководство - часть 350





54C126

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 2. Проверка разъема: Разъем Е05
главного переключателя электростекло
подъемников и разъем Е04 вспомогатель
ного переключателя передней левойй двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте разъем.

ЭТАП 3. Проверка состояния проводки
от разъема Е04 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней левой двери до разъема Е05
(клеммы № 7 и 1) главного переключателя
электростеклоподъемников

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 4. Выполните повторную проверку
После замены главного переключателя
электростеклоподъемников, убедитесь в том,
что стекло двери водителя может перемещаться
главным переключателем.
(1) Замените главный переключатель

стеклоподъемников.

(2) Убедитесь, что стекло двери водителя

перемещается главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней левой
двери.

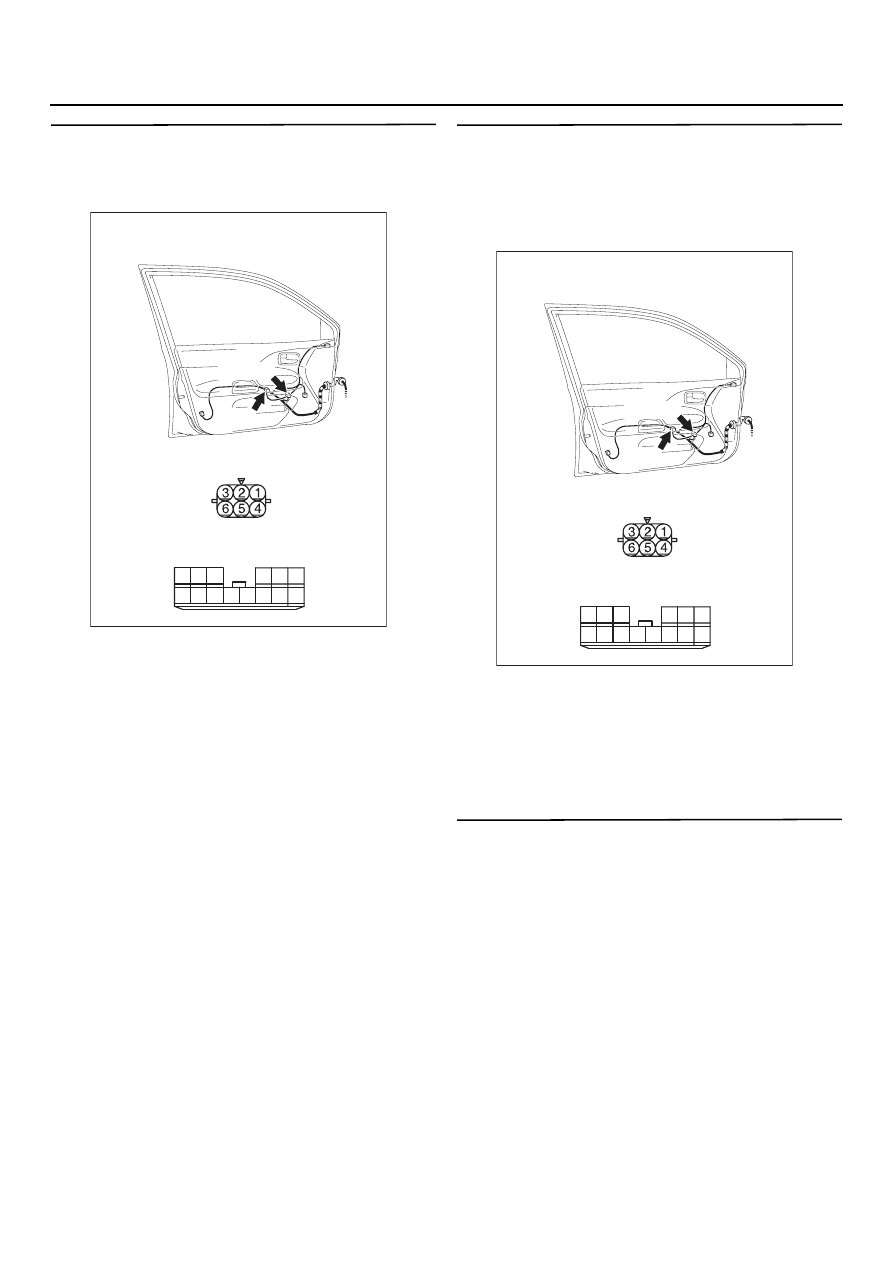

AC303936

Разъемы: E04, E05

Разъем Е04  вид со стороны
жгута проводов

Разъем Е05  вид со стороны
жгута проводов

E05

E04(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с левым рулем>

AC303936

Разъемы: E04, E05

Разъем Е04  вид со стороны
жгута проводов

Разъем Е05  вид со стороны
жгута проводов

E05

E04(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с левым рулем>

54C127

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

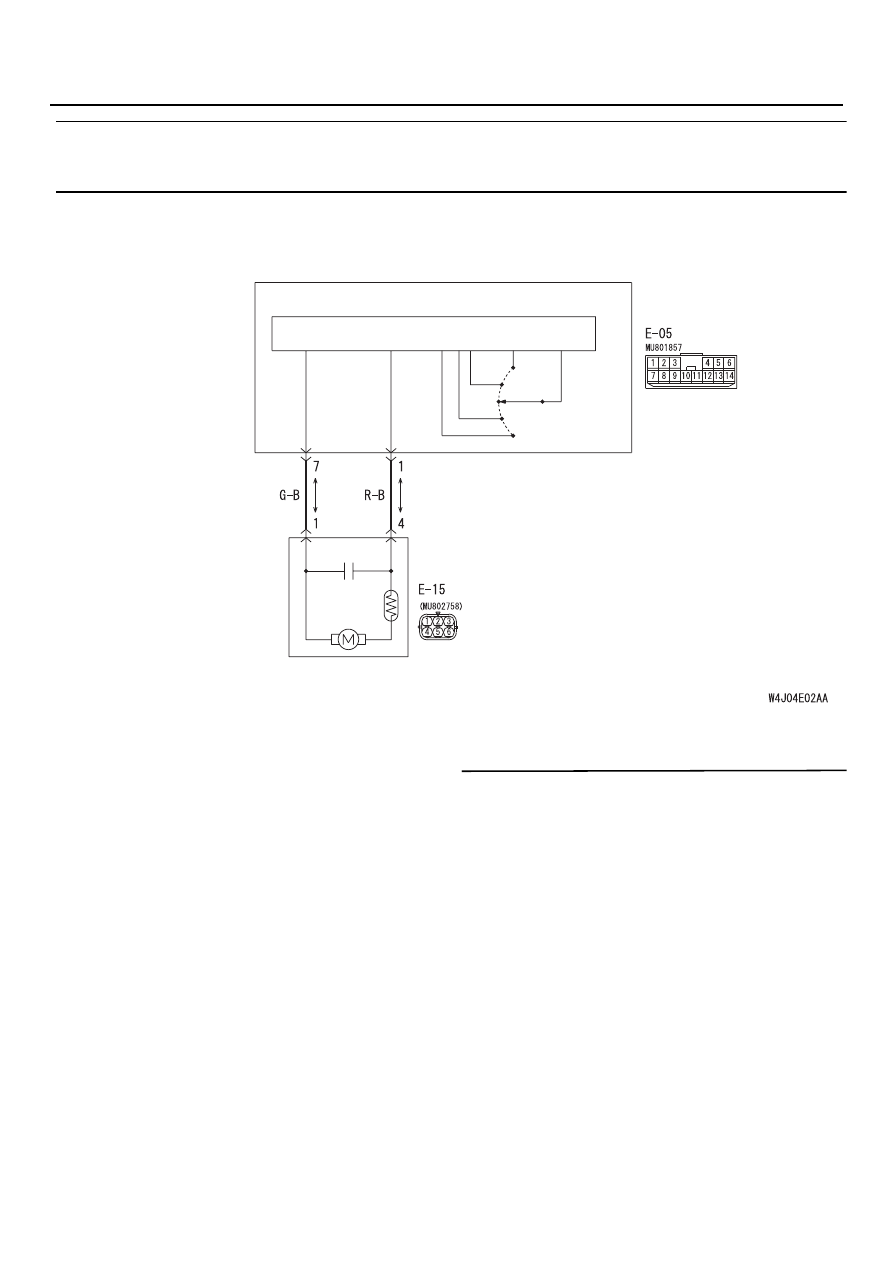

МЕТОДИКА ПРОВЕРКИ D2: Стекло двери водителя не перемещается от главного
переключателя стеклоподъемников.
<Автомобили с правым расположением органов управления>

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стекло двери водителя не перемещается
под действием главного переключателя,
возможна неисправность в самом главном
переключателе, или в электродвигателе
привода стеклоподъемника двери водителя.

Возможные причины

Неисправность главного переключателя
электростеклоподъемников.

Неисправность электродвигателя
стеклоподъемника передней правой двери.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемника
Убедитесь в том, что стекла двери со стороны
переднего пассажира и задних дверей могут
перемещаться главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки D1
"Электростеклоподъемники
не работают",

CTP. 54C-121

.

Главный переключатель
электростеклоподъемника

Передняя
правая
дверь

ЭЛЕКТРОДВИГАТЕЛЬ
ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Цепь электростеклоподъемника передней левой двери

(автомобили с правым расположением органов управления)

Электронный блок управления (CPU)

ВВЕРХ

ВНИЗ

Автомати
чески вверх

Автомати
чески вниз

54C128

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 2. Проверка разъема: Разъем Е05
главного переключателя электростекло
подъемников и разъем Е15 электродви
гателя стеклоподъемника передней правой
двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте разъем.

ЭТАП 3. Проверка состояния проводки
от разъема Е15 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней правой двери до разъема Е05
(клеммы № 7 и 1) главного переключателя
электростеклоподъемников

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 4. Выполните повторную проверку
После замены главного переключателя
электростеклоподъемников, убедитесь в том,
что стекло двери водителя может перемещаться
главным переключателем.
(1) Замените главный переключатель

стеклоподъемников.

(2) Убедитесь, что стекло двери водителя

перемещается главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней правой
двери.

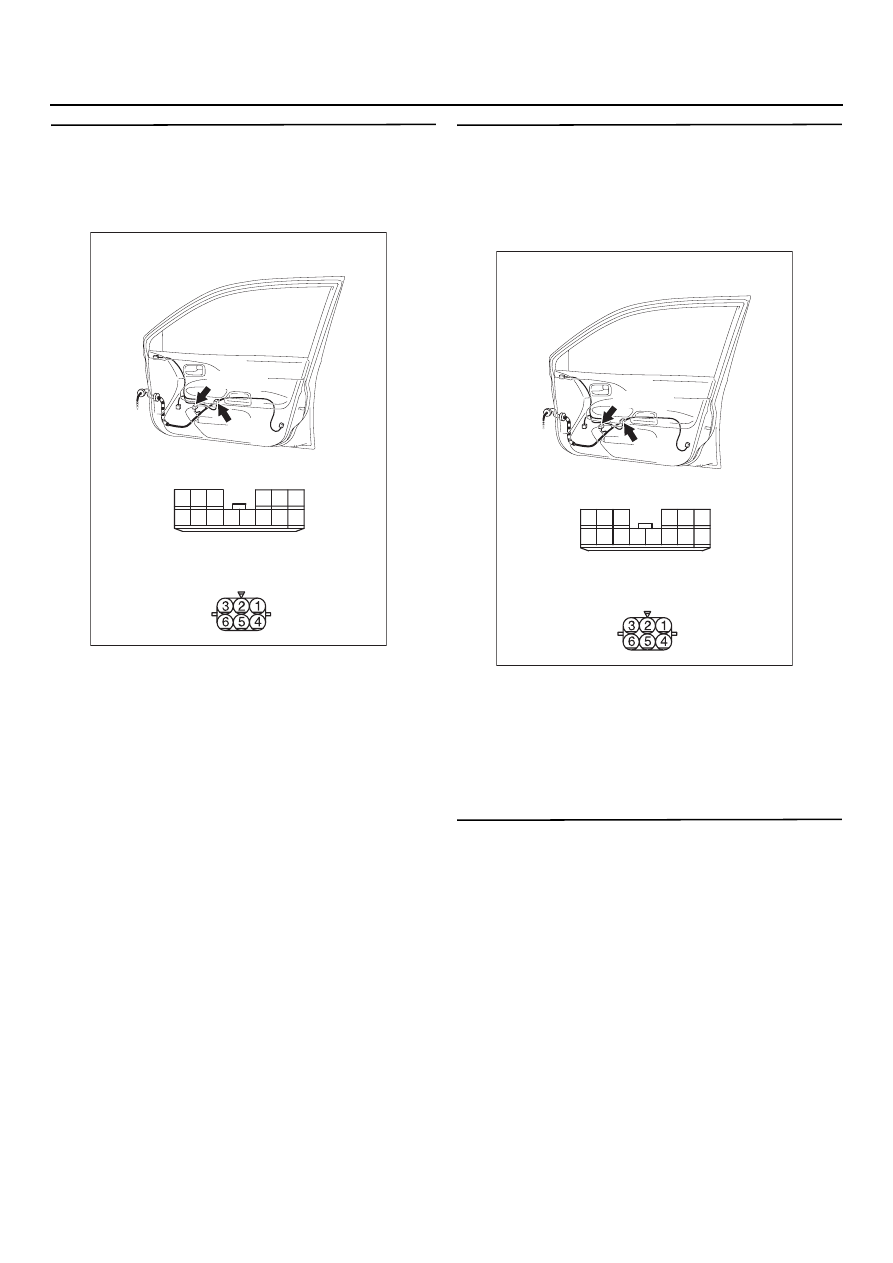

AC303928

Разъемы: E05, E15

Разъем Е15  вид со стороны
жгута проводов

Разъем Е05  вид со стороны
жгута проводов

E05

E15(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

AC303928

Разъемы: E05, E15

Разъем Е15  вид со стороны
жгута проводов

Разъем Е05  вид со стороны
жгута проводов

E05

E15(GR)

AB

10

1

6

14

5

12

13

4

11

7

2

3

8

9

<Автомобили с правым рулем>

54C129

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

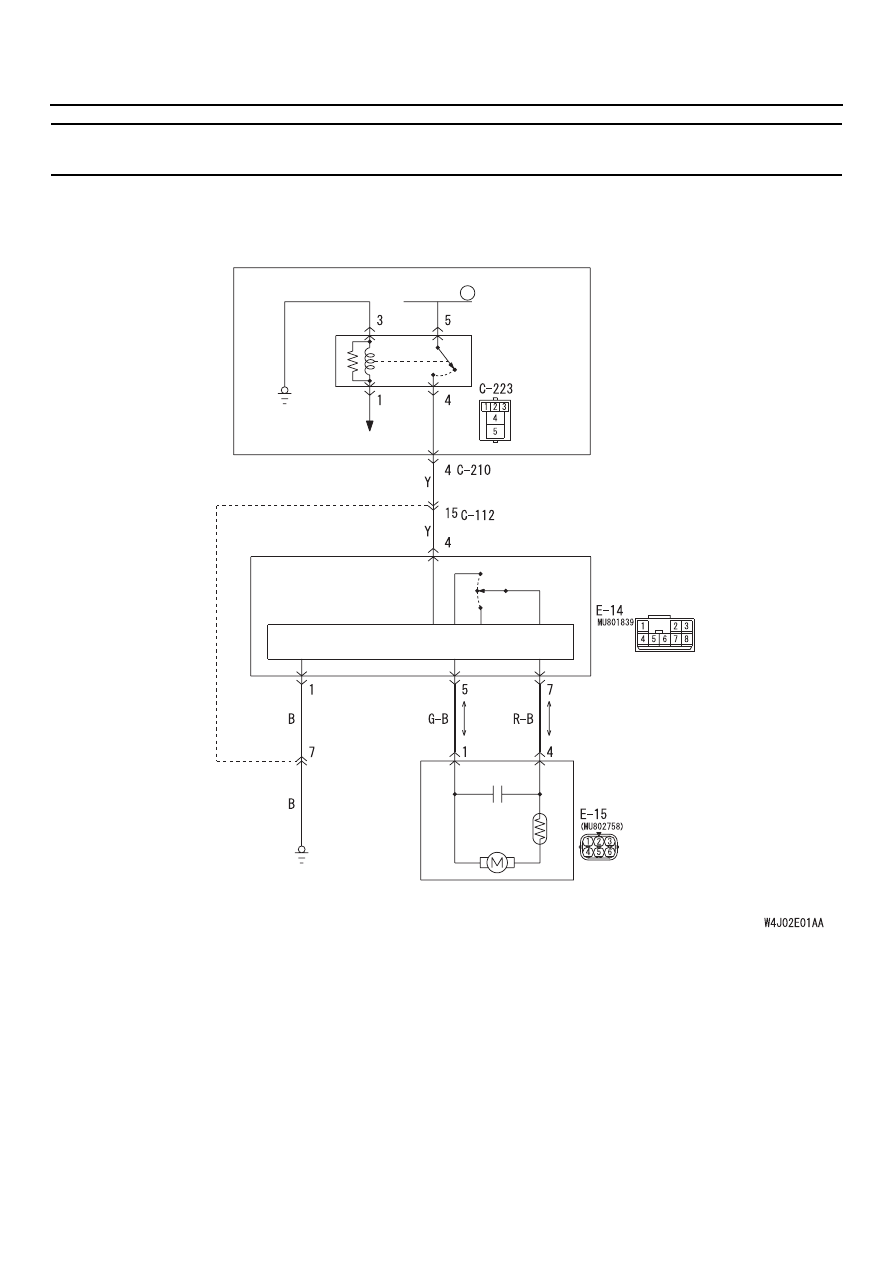

Методика проверки D3: Стекло соответствующей двери(ей) не работает от
вспомогательных переключателей стеклоподъемников переднего и задних пассажиров

ПЛАВКАЯ
ВСТАВКА

ЭБУ системы

ETACS

Электродвигатель
электростеклоподъемника
передней правой двери

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Вспомогательный
переключатель
передней правой двери

5

Реле электро
стеклоподъемника

Электронный блок управления (CPU)

Цепь электростеклоподъемника передней правой двери

(автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ВВЕРХ

ВНИЗ
