Mitsubishi Lancer / Lancer Wagon. Руководство - часть 348

54C
118

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ С
5: Функция разблокирования замков дверей при ударе (при ДТП)
не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если нормально не работает функция
разблокирования замков дверей при ударе (при
ДТП), то могут быть неисправности во входной
цепи сигнала датчика удара или в электронном
блоке управления системой ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность электронного блока
управления системой SRS.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Применение приборов MUT
II/III для
подтверждения наличия диагностических
кодов и для подтверждения связи приборов
MUT
II/III с электронным блоком управления
системой SRS
Проверьте наличие диагностических кодов
электронного блока управления системой SRS
и подтвердите наличие связи приборов
MUTII/III с электронным блоком управления
системой SRS.

B: Появились ли диагностические коды?

ДА :

См. главу 52B, "Поиск неисправностей",

CTP. 52B-12

.

НЕТ :

Переходите к этапу 2.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый    O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый



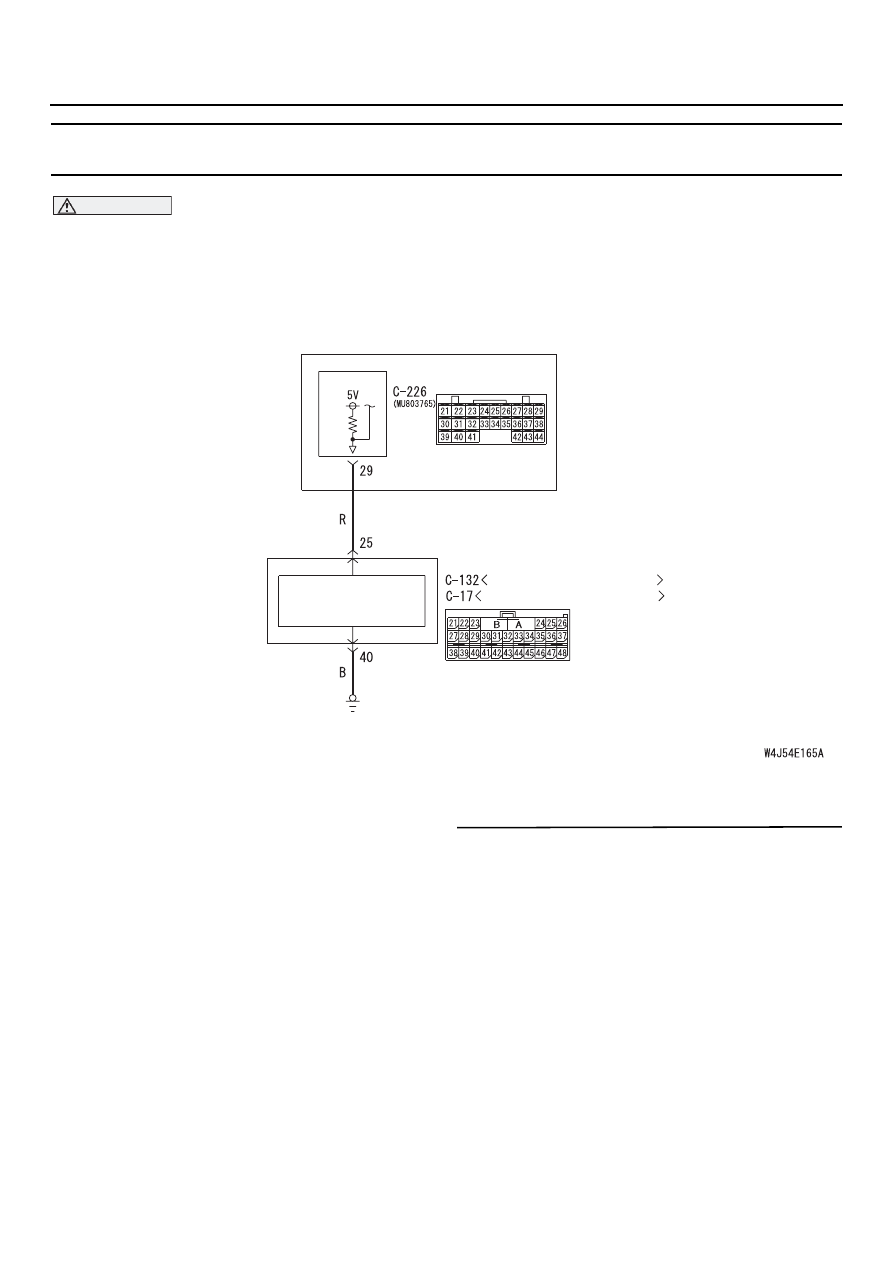

ЭБУ  дополнительной системы
пассивной безопасности (SRS)

ЭБУ системы ETACS

Цепь обработки сигнала
разблокировки двери
в момент удара (ДТП)

МОНТАЖНЫЙ БЛОК

Автомобили с правым рулем

Автомобили с левым рулем

54C
119

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 2. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF (выкл.)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА
УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 3. Проверка разъема выключателей:
C
132 <Автомобили с левым расположе

нием органов управления> или C
17
<Автомобили с правым расположением
органов управления> разъем электронного
блока управления системой SRS и разъем
C
226 электронного блока управления
системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

AC303802

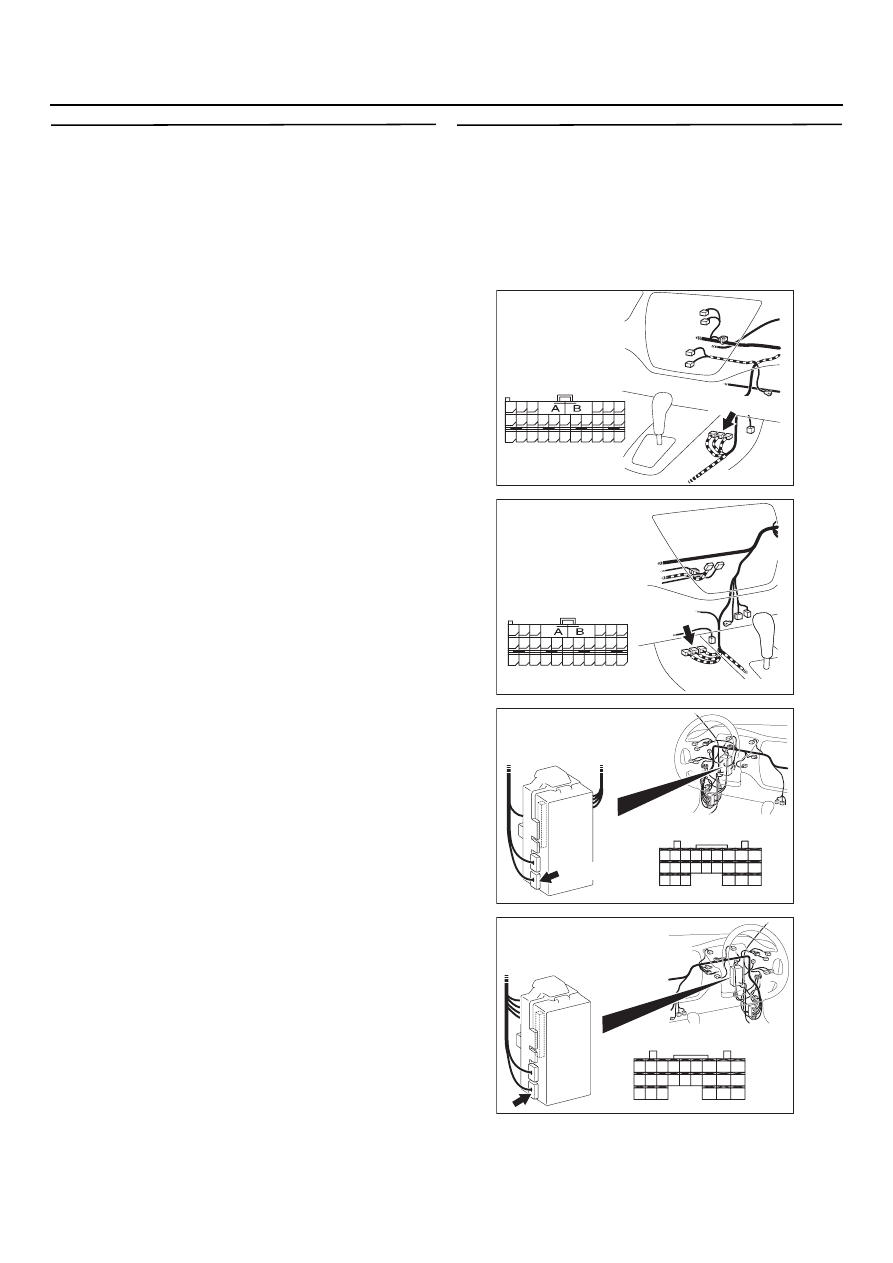

Разъем: C
132
<Автомобили
с левым рулем>

AD

C132 (Y)

Вид со стороны
жгута проводов

21

27

38

39

40

41

42

43

44

45

46

47

48

28

29

30

31

32

33

34

35

36

37

22

23

24

25

26

AC303812

Connector: C
17
<Автомобили
с правым рулем>

AC

C17 (Y)

Вид со стороны
жгута проводов

21

27

38

39

40

41

42

43

44

45

46

47

48

28

29

30

31

32

33

34

35

36

37

22

23

24

25

26

AC303810

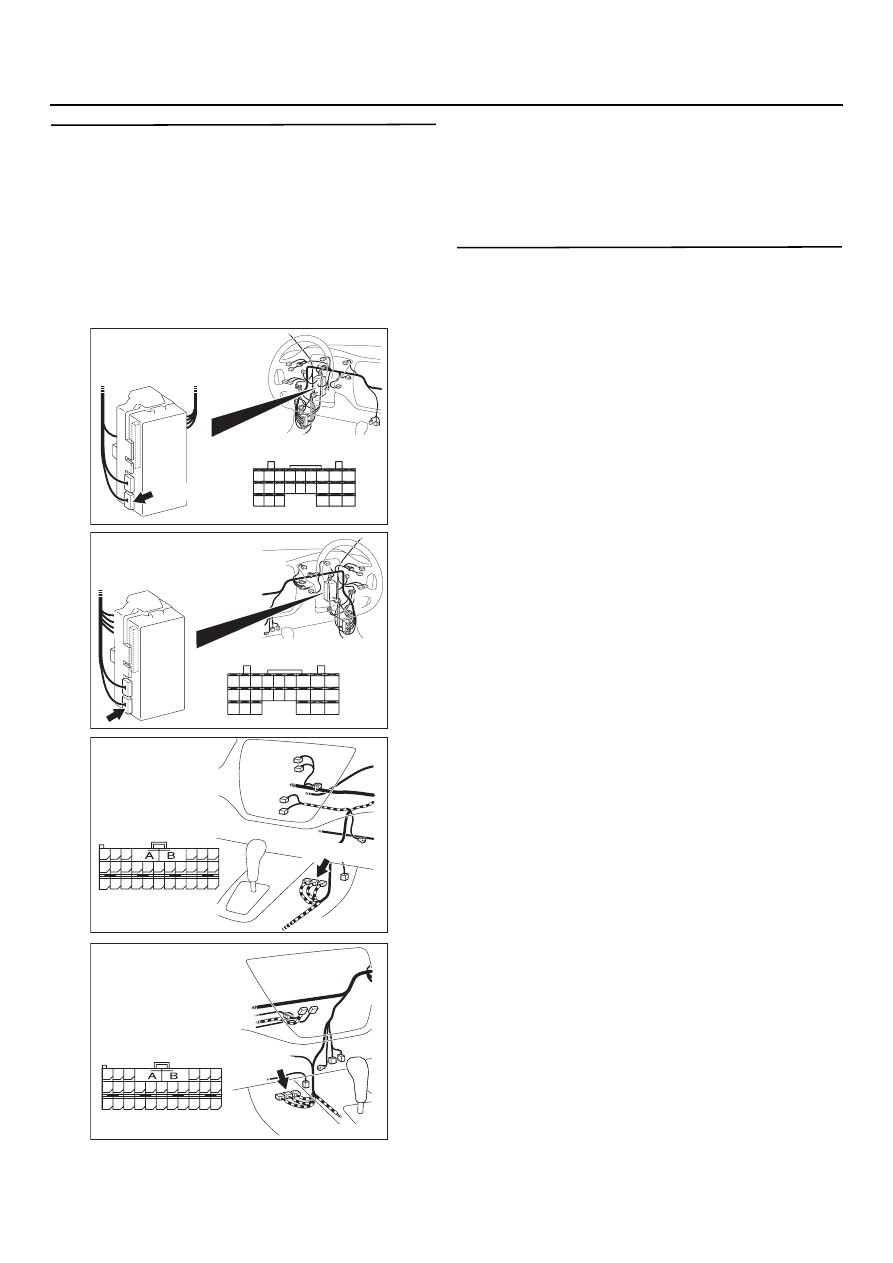

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C
226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

54C
120

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния жгута проводов
между разъемом C
226 (клемма № 29)
электронного блока управления системой
ETACS и разъемом C
132 <Автомобили
с левым расположением органов
управления>, или разъемом C
17
(клемма № 25) <Автомобили с правым
расположением органов управления>
электронного блока управления системой
ETACS

•

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Повторная проверка системы
Убедитесь в работоспособности функции
определения разблокированности дверей
после удара (в ДТП).

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C
226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

AC303802

Разъем: C
132
<Автомобили
с левым рулем>

AD

C132 (Y)

Вид со стороны
жгута проводов

21

27

38

39

40

41

42

43

44

45

46

47

48

28

29

30

31

32

33

34

35

36

37

22

23

24

25

26

AC303812

Connector: C
17
<Автомобили
с правым рулем>

AC

C17 (Y)

Вид со стороны
жгута проводов

21

27

38

39

40

41

42

43

44

45

46

47

48

28

29

30

31

32

33

34

35

36

37

22

23

24

25

26

54C
121

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

МЕТОДИКА ПРОВЕРКИ D
1: Электростеклоподъемники не работают

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

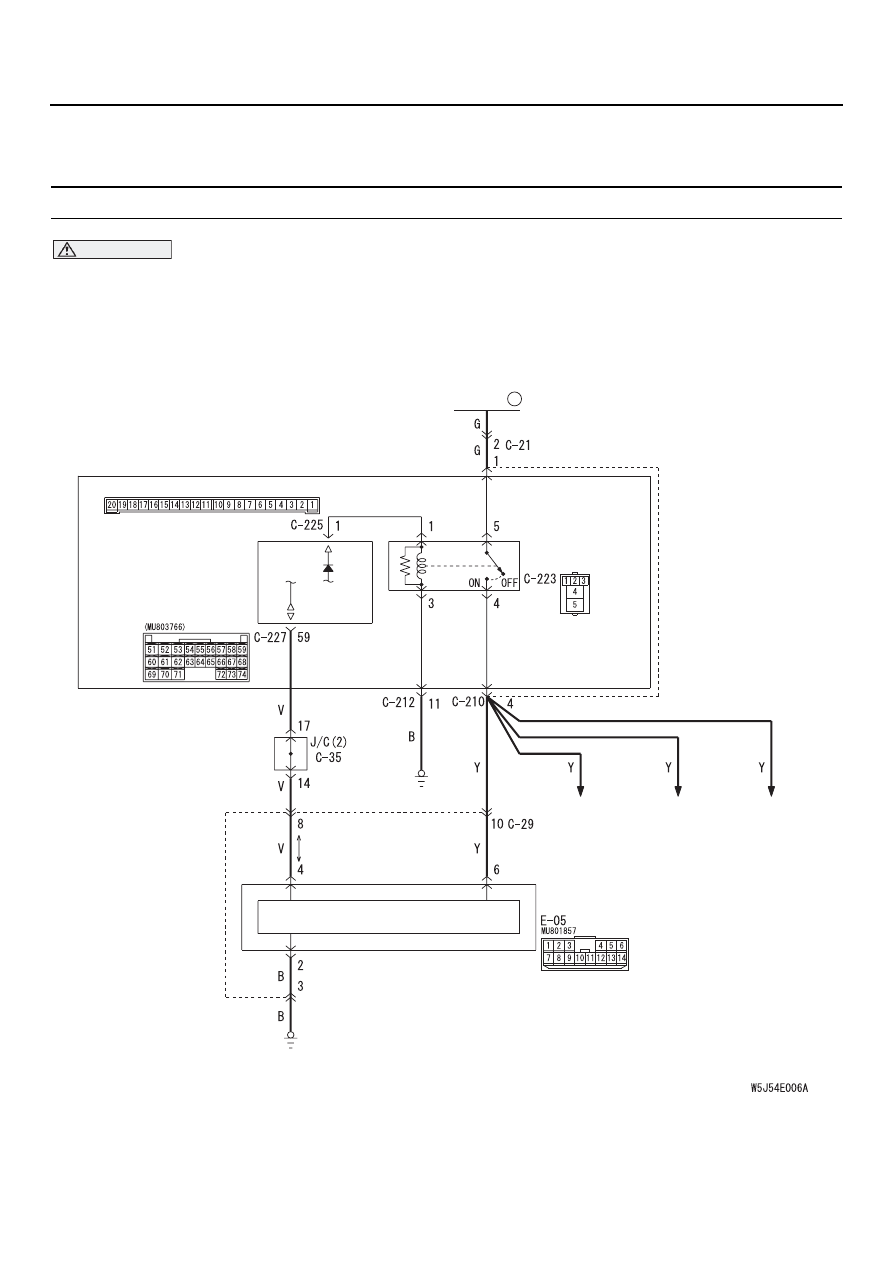

ПЛАВКАЯ
ВСТАВКА 5

Реле электро
стеклоподъемников

ЭБУ системы
ETACS

Главный переключатель
электростеклоподъемников

Вспомогательный
переключатель
стеклоподъемника
передней правой
двери

Вспомогательный
переключатель
стеклоподъемника
задней левой
двери

Вспомогательный
переключатель
стеклоподъемника
задней правой
двери

Цветовая кодировка
проводов:
B : Черный
LG : Бледнозеленый
G : Зеленый
L : Синий
W : Белый
Y : Желтый
SB : Голубой
BR : Коричневый
O : Оранжевый
GR : Серый
R : Красный
P : Розовый
V : Фиолетовый

Вид со стороны монтажного блока

Электронный блок управления (CPU)

Цепь реле электростеклоподъемников (автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК
