54C
114

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Повторная проверка системы
Проверьте, чтобы убедиться в том, что
центральная система блокировки замков
дверей работает нормально от личинки замка
двери переднего пассажира.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54C
115

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ С
4: Функция напоминания об оставленном ключе в замке
зажигания нормально не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ЭБУ системы ETACS

Реле
разбло
кировки
дверей

Реле
блоки
роки
дверей

1

ПЛАВКАЯ
ВСТАВКА

Вид со стороны монтажного блока

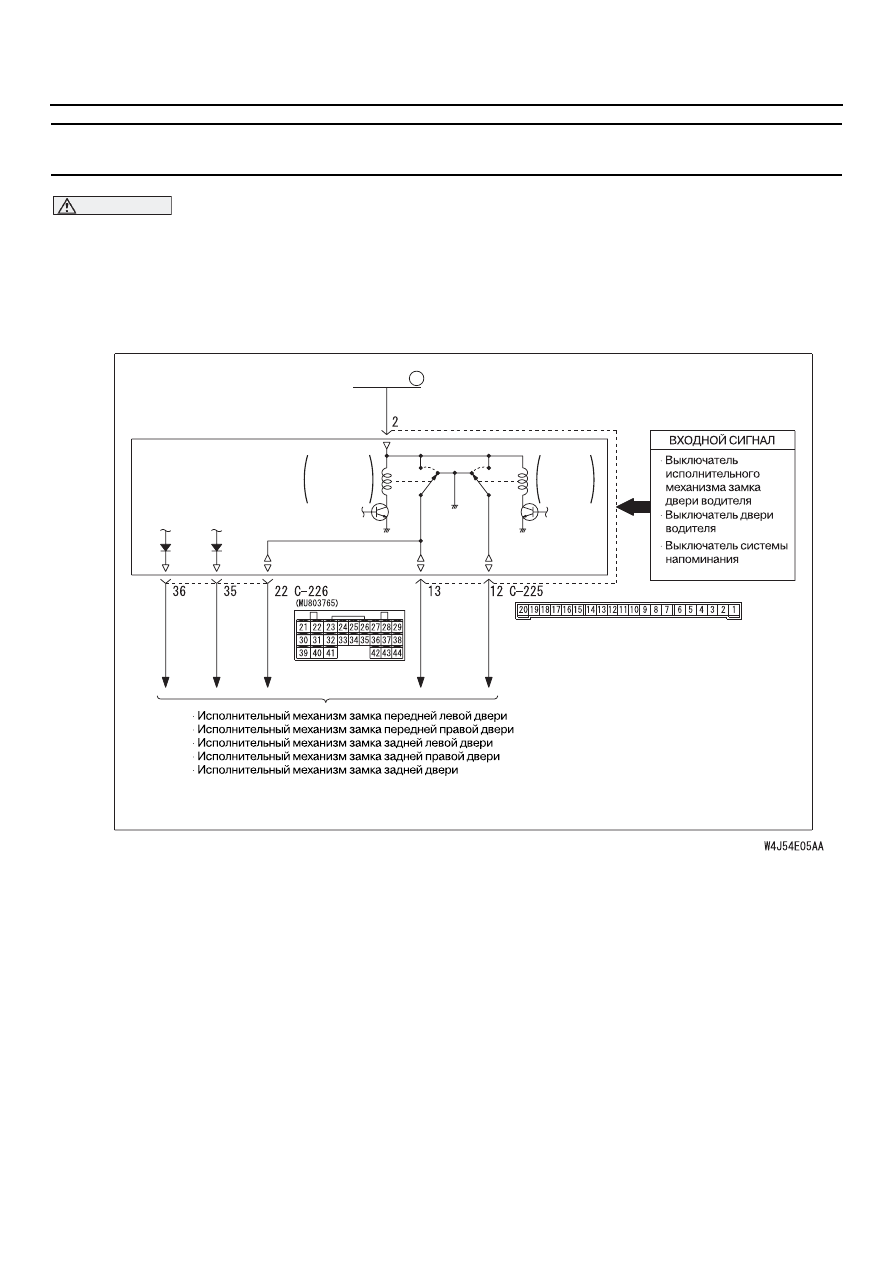

Цепь функции напоминания об оставленном ключе в замке зажигания

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ. ВКЛ.

ВКЛ.

54C
116

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если эта функция напоминания об оставленном
ключе зажигания не работает нормально, цепи
этих входных сигналов или сам электронный
блок управления системой ETACS могут быть
неисправны.

•

Переключатель системы напоминания
об оставленном ключе.

•

Выключатель дверей водителя.

•

Исполнительный механизм замка двери
водителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность переключателя системы
напоминания об оставленных ключах.

•

Неисправность выключателя двери
водителя.

•

Неисправность исполнительного механизма
замка двери водителя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 2. Диагностирование функций
контрольным устройством системы SWS
Проверьте сигналы связи SWS, которые имеют
отношение к функции напоминания звуковым
и световым сигналами.

<Выбранная позиция> Электронный блок

управления системой ETACS

•

Дверь водителя открыта

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки M4
"Не получен сигнал выключателя замка
двери водителя",

CTP. 54C-434

.

<Автомобили с левым расположением
органов управления>. Обратитесь
к методике проверки M4 "Не получен
сигнал выключателя замка двери
водителя",

CTP. 54C-437

. <Автомобили

с правым расположением органов
управления>.

ЭТАП 3. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к функции
напоминания об оставленном ключе зажигания.

OK: Приборы MUT
II/III подают звуковой
сигнал или происходит колебание
стрелки вольтметра.

B: В норме ли результаты проверки?

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция
32

DR DOOR SW
выключатель
двери водителя

ON (включено)

Переключатель
системы

Проверяемое
состояние

Переключатель
системы напоминания
об оставленном ключе

При извлечении ключа
из замка зажигания

Исполнительный
механизм замка двери
водителя

Когда личинка замка
или кнопка блоки
ровки двери водителя
разблокирована
или заблокирована

54C
117

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Все сигналы принимаются нормально :

Переходите к этапу 4.

Не получен сигнал замка зажигания
напоминания об оставленных ключах :

Обратитесь к методике проверки M11
"Не получен сигнал переключателя об
оставленном ключе зажигания",

CTP. 54C-467

.

Не получен сигнал переключателя
исполнительного механизма замка двери
водителя :

Обратитесь к методике проверки

M14 "Не получен сигнал
исполнительного механизма замка
двери водителя",

CTP. 54C-486

,

<Автомобили с левым расположением
органов управления>. Обратитесь
к методике проверки M14 "Не получен
сигнал исполнительного механизма
замка двери водителя",

CTP. 54C-490

,

<Автомобили с левым расположением
органов управления>.

ЭТАП 4. Повторная проверка системы

B: Нормально ли работает функция напоминания

об оставленном ключе зажигания?
ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.
