Mitsubishi Lancer / Lancer Wagon. Руководство - часть 345

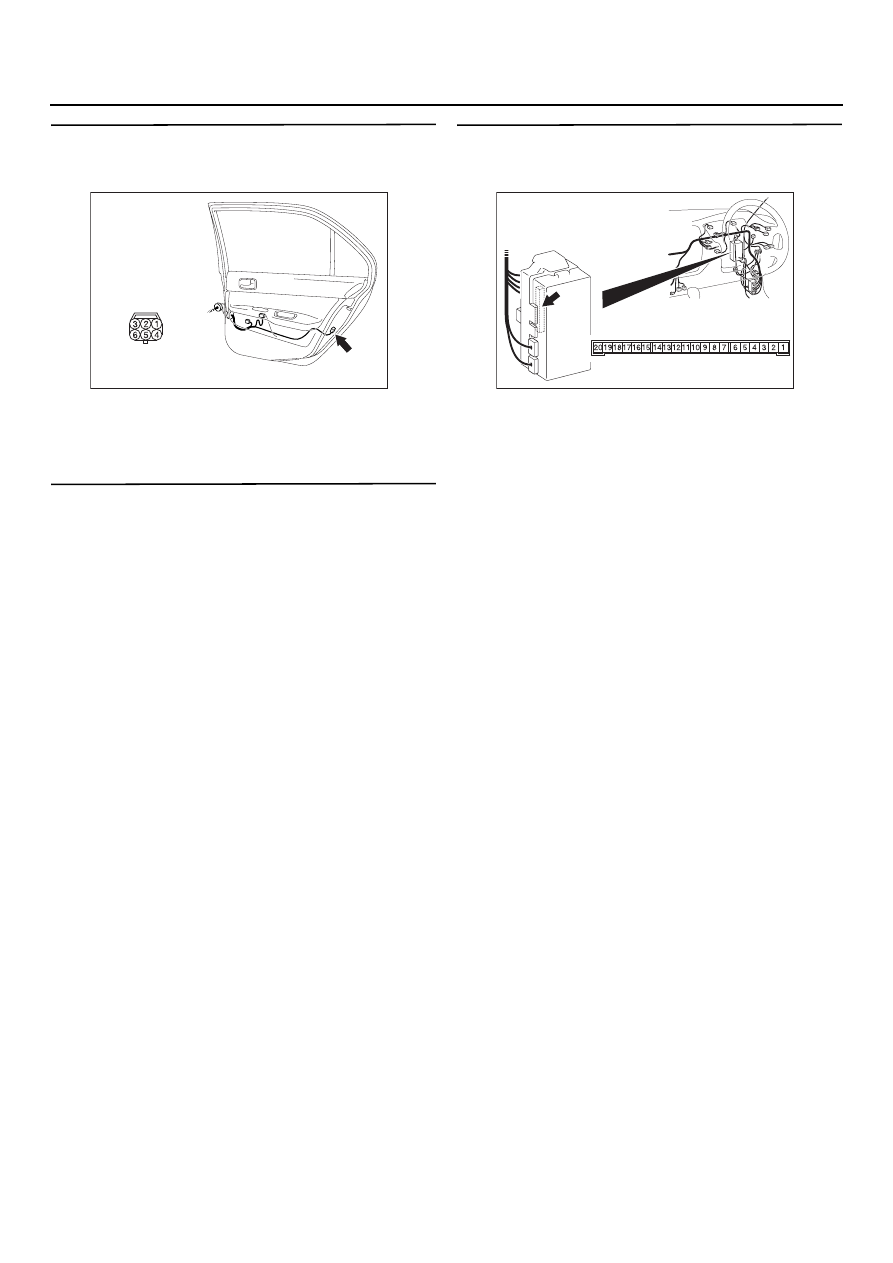

54C
106

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 10. Проверка разъема выключателей:
Разъем Е
17 исполнительного механизма
замка задней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 11. Проверка состояния
исполнительного механизма замка задней
правой двери
Убедитесь в том, что исполнительный механизм
замка задней правой двери в нормальном
состоянии. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 12.

НЕТ :

Замените исполнительный механизм
замка задней правой двери.

ЭТАП 12. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 13.

НЕТ :

Отремонтируйте неисправный разъем.

AC303929

Вид со стороны
жгута провдов

AB

Разъем: E
17
<Автомобили
с правым рулем>

E17(B)

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

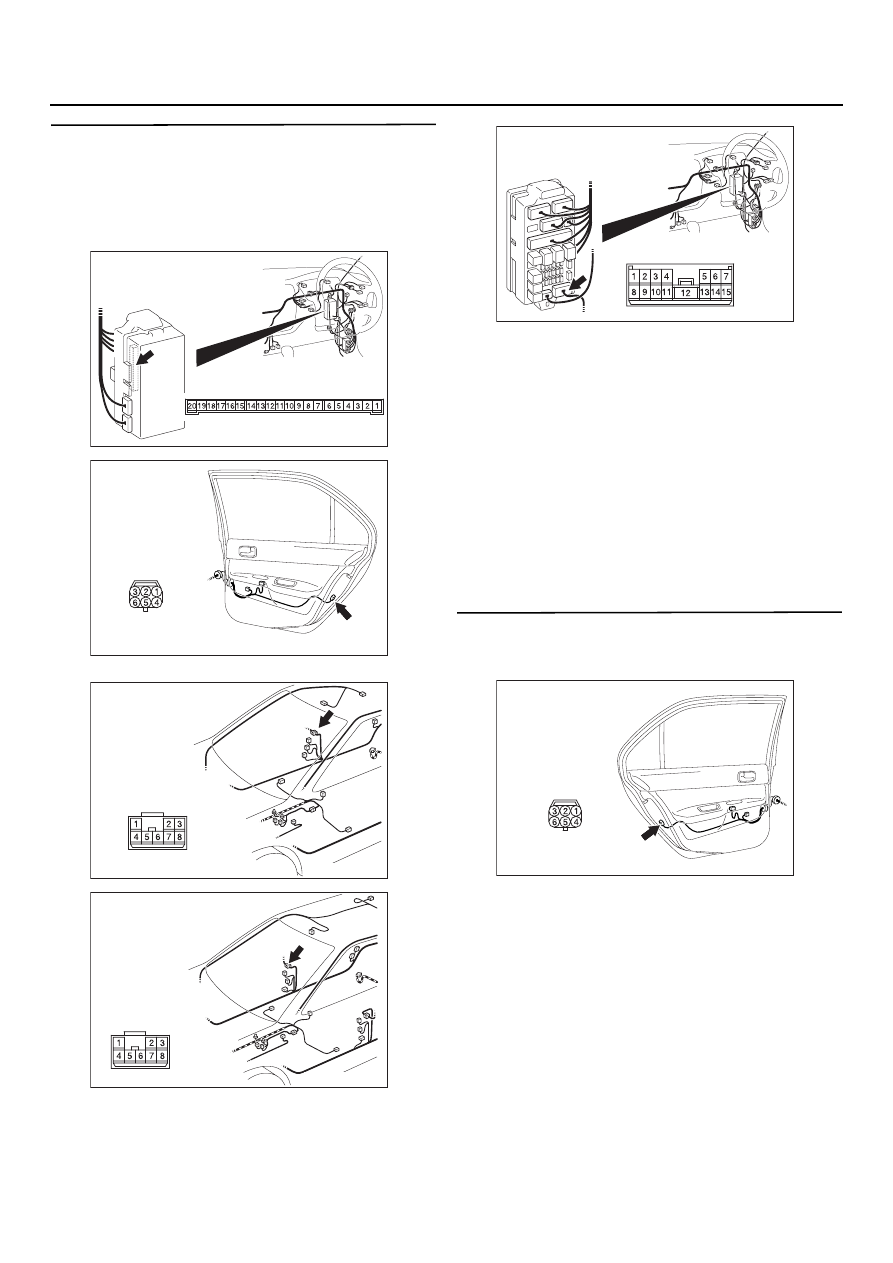

54C
107

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 13. Проверка состояния жгута
проводов от разъема С
225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему Е
17  (клеммы № 4 и 6)
исполнительного механизма задней правой
двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема D03
и разъема C216 монтажного блока, отремонти
руйте его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 14. Проверка разъема выключателей:
Разъем Е
09 исполнительного механизма
замка задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 15.

НЕТ :

Отремонтируйте неисправный разъем.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303929

Вид со стороны
жгута провдов

AB

Разъем: E
17
<Автомобили
с правым рулем>

E17(B)

AC303875

Разъем: D
03

AB

<Седан
автомобили
с правым рулем>

AC303921

Разъем: D
03

AB

<Универсал
автомобили
с правым рулем>

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
216

AG

<Автомобили с правым рулем>

AC303933

Вид со стороны
жгута проводов

AB

Разъем: E
09
<Автомобили
с правым рулем>

E09(B)

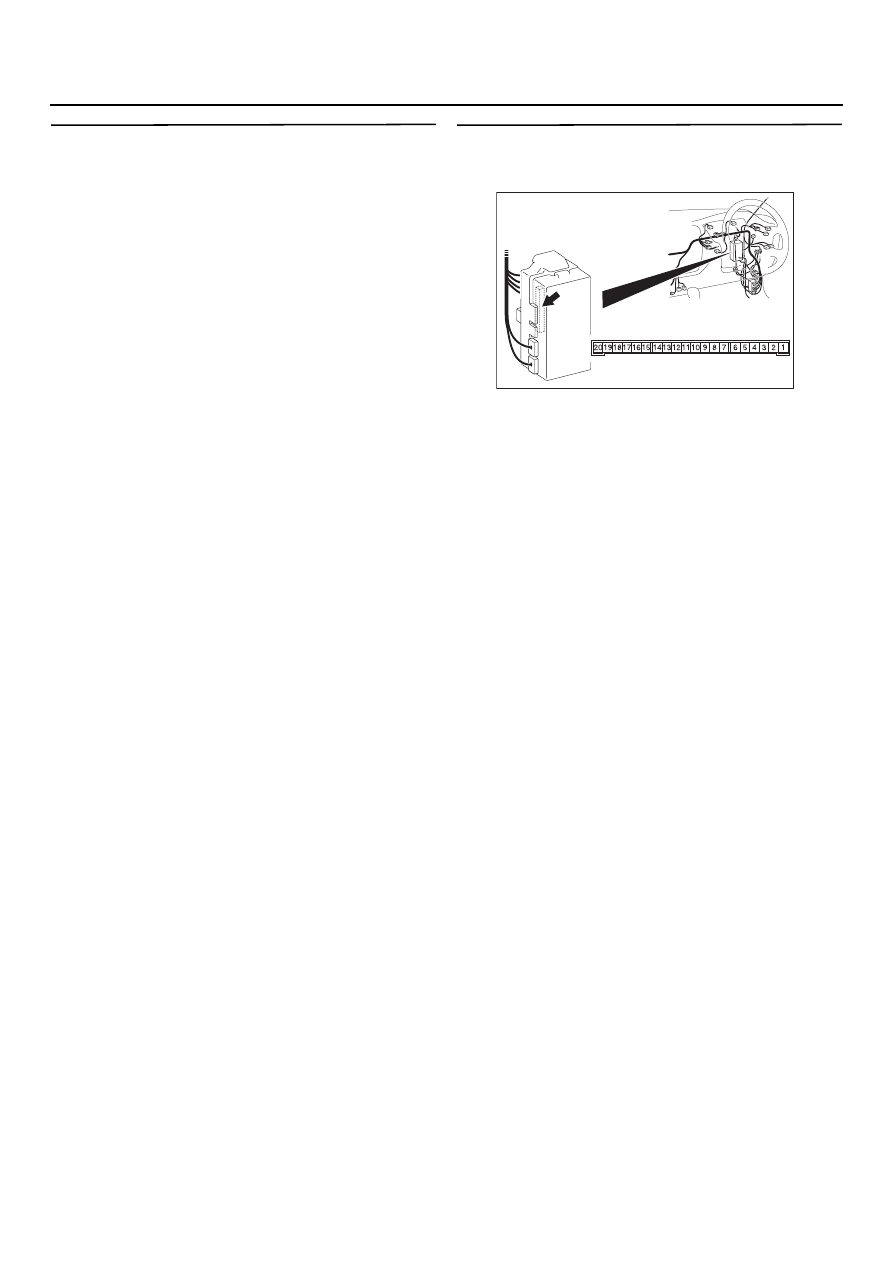

54C
108

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 15. Проверка состояния
исполнительного механизма замка задней
левой двери
Убедитесь в том, что исполнительный механизм
замка задней левой двери в нормальном
состоянии. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 16.

НЕТ :

Замените исполнительный механизм
замка задней левой двери.

ЭТАП 16. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 17.

НЕТ :

Отремонтируйте неисправный разъем.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

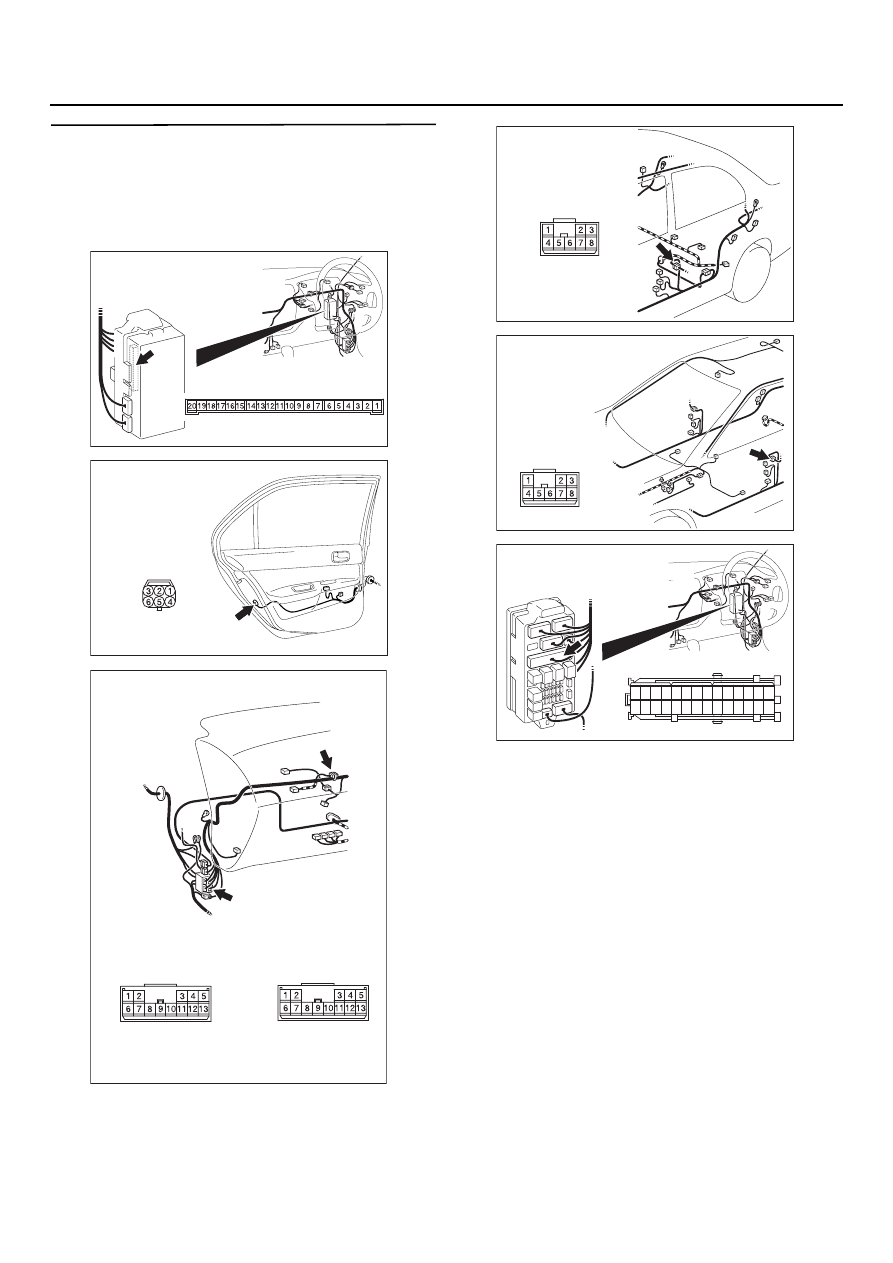

54C
109

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 17. Проверка состояния жгута
проводов от разъема С
225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему Е
09 (клеммы № 4 и 6)
исполнительного механизма задней левой
двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов С120,
D19 и соединительного разъема С105
и разъема C212 монтажного блока, отремонти
руйте разъем(ы), в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303933

Вид со стороны
жгута проводов

AB

Разъем: E
09
<Автомобили
с правым рулем>

E09(B)

AC303817

Разъемы: C
105, C
120

AK

<Автомобили с правым рулем>

C120

C105

C120

C105

AC303911AE

Разъем: D
19
<Седан
автомобили
с правым рулем>

Разъем: D
19

AC

<Универсал
автомобили
с правым рулем>

AC303921

AC303822

Монтажный блок (вид спереди)

Разъем: C
212

AF

Вид со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

<Автомобили с правым рулем>
