Mitsubishi Lancer / Lancer Wagon. Руководство - часть 344

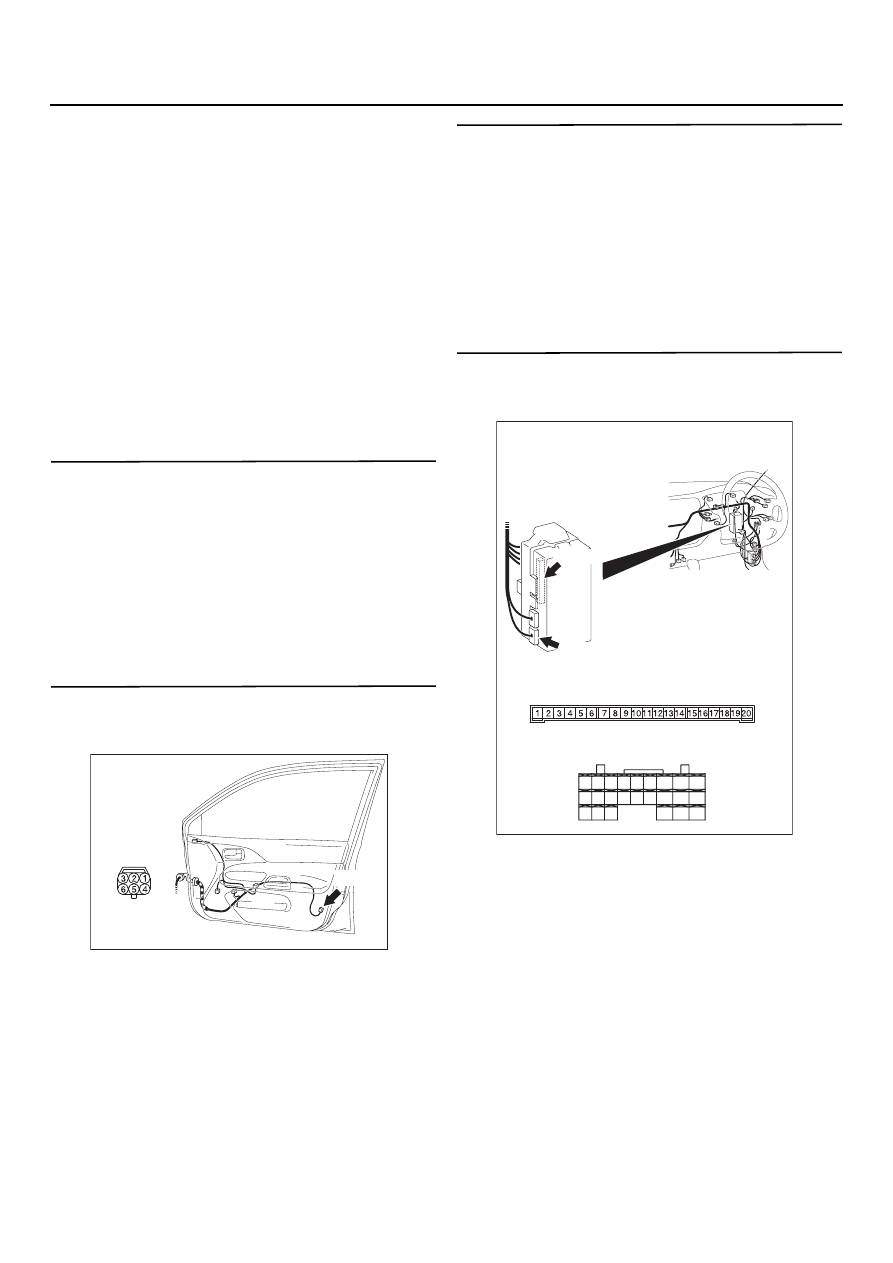

54C
102

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если ни одна дверь (включая заднюю) не могут
быть заблокированы и разблокированы
центральной системой блокировки замков
дверей, то могут быть неисправны исполни
тельные механизмы замков дверей.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность исполнительного механизма
замка двери.

•

Неисправность исполнительного механизма
замка задней двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Определение неисправного
исполнительного механизма замка двери

B: Которая из дверей нормально не запирается?

Дверь водителя :

Переходите к этапу 2.

Дверь переднего пассажира :

Переходите к этапу 6.

Задняя правая дверь :

Переходите к этапу 10.

Задняя левая дверь :

Переходите к этапу 14.

Задняя дверь <Универсал> :

Переходите к этапу 18.

ЭТАП 2. Проверка разъема выключателей:
Разъем Е
13 исполнительного механизма
замка передней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка состояния
исполнительного механизма замка
передней правой двери
Убедитесь в том, что исполнительный механизм
замка правой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Замените исполнительный механизм
замка передней правой двери.

ЭТАП 4. Проверка разъема выключателей:
Разъемы С
225, С
226 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

AC303927

Вид со стороны
жгута проводов

AD

Разъем: E
13
<Автомобили
с правым рулем>

E13(B)

AC303868

Разъемы: C
225, C
226

AD

Монтажный блок
(вид сзади)

<Автомобили с правым рулем>

Разъем С225
(вид со стороны монтажного блока)

C225

C226

С226 (вид со стороны
жгута проводов)

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

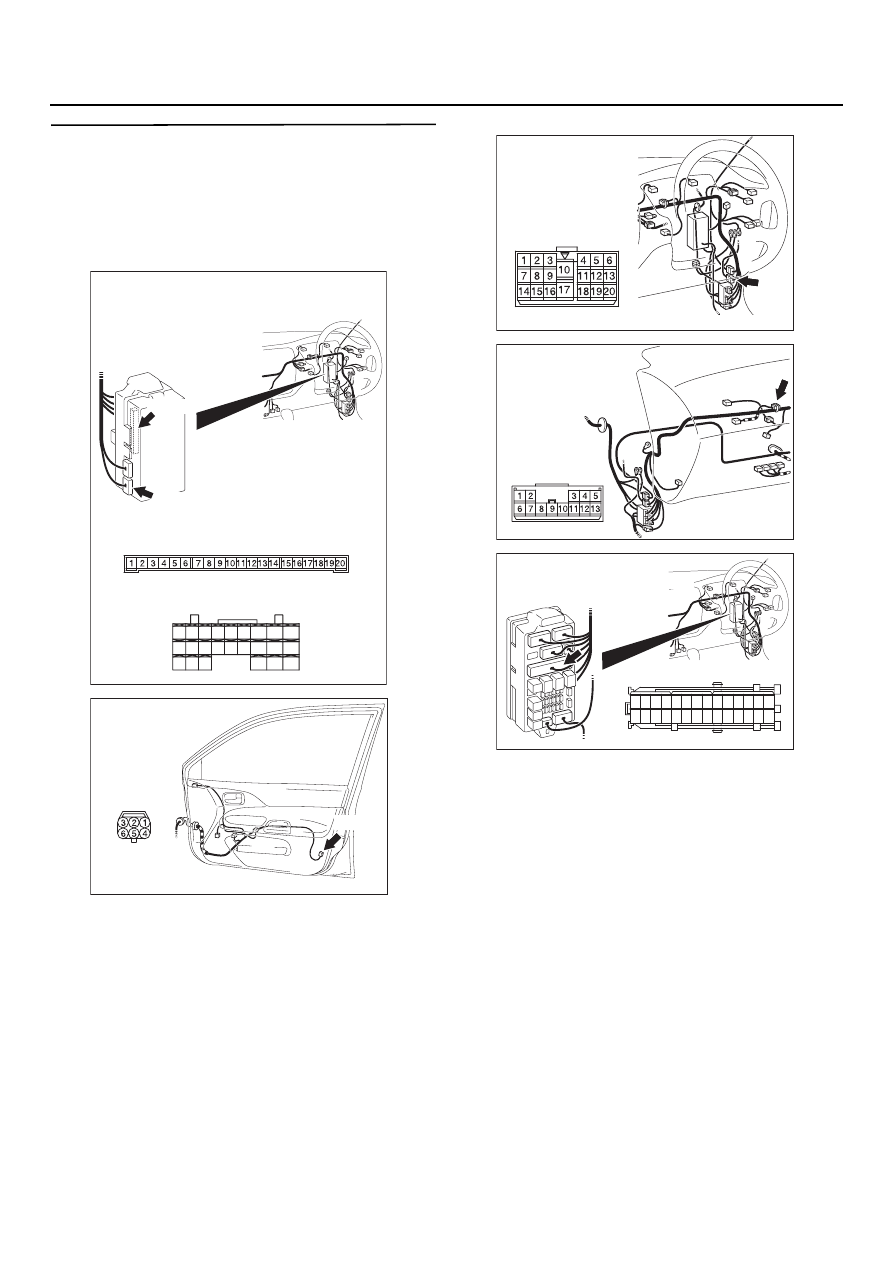

54C
103

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Проверка состояния жгута проводов
от разъема С
225 (клемма № 12) электрон

ного блока управления системой ETACS и
разъема С
226 (клемма № 22) электронного
блока управления системой ETACS
к разъему Е
13 (клемма № 6 и 4) исполни

тельного механизма передней левой двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С30
и соединительного разъема С105 и разъема
C212 монтажного блока, отремонтируйте
разъем(ы), в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303868

Разъемы: C
225, C
226

AD

Монтажный блок
(вид сзади)

<Автомобили с правым рулем>

Разъем С225
(вид со стороны монтажного блока)

C225

C226

С226 (вид со стороны
жгута проводов)

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303927

Вид со стороны
жгута проводов

AD

Разъем: E
13
<Автомобили
с правым рулем>

E13(B)

AC303814

Разъем: C
30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C
105
<Автомобили
с правым рулем>

AC

AC303822

Монтажный блок (вид спереди)

Разъем: C
212

AF

Вид со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

<Автомобили с правым рулем>

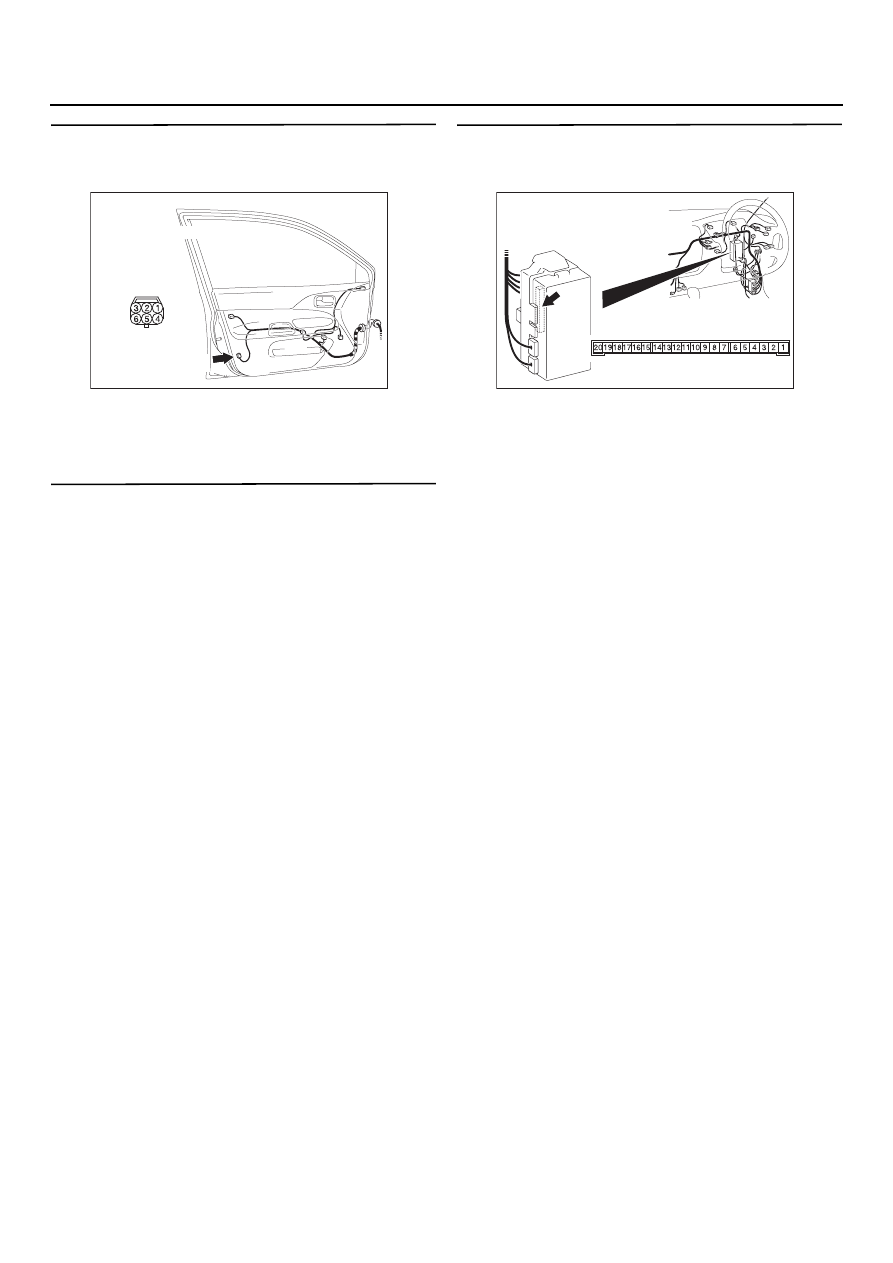

54C
104

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка разъема выключателей:
Разъем Е
06 исполнительного механизма
замка передней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 7. Проверка состояния
исполнительного механизма замка
передней левой двери
Убедитесь в том, что исполнительный механизм
замка левой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Замените исполнительный механизм
замка передней левой двери.

ЭТАП 8. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте неисправный разъем.

AC303931

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с правым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

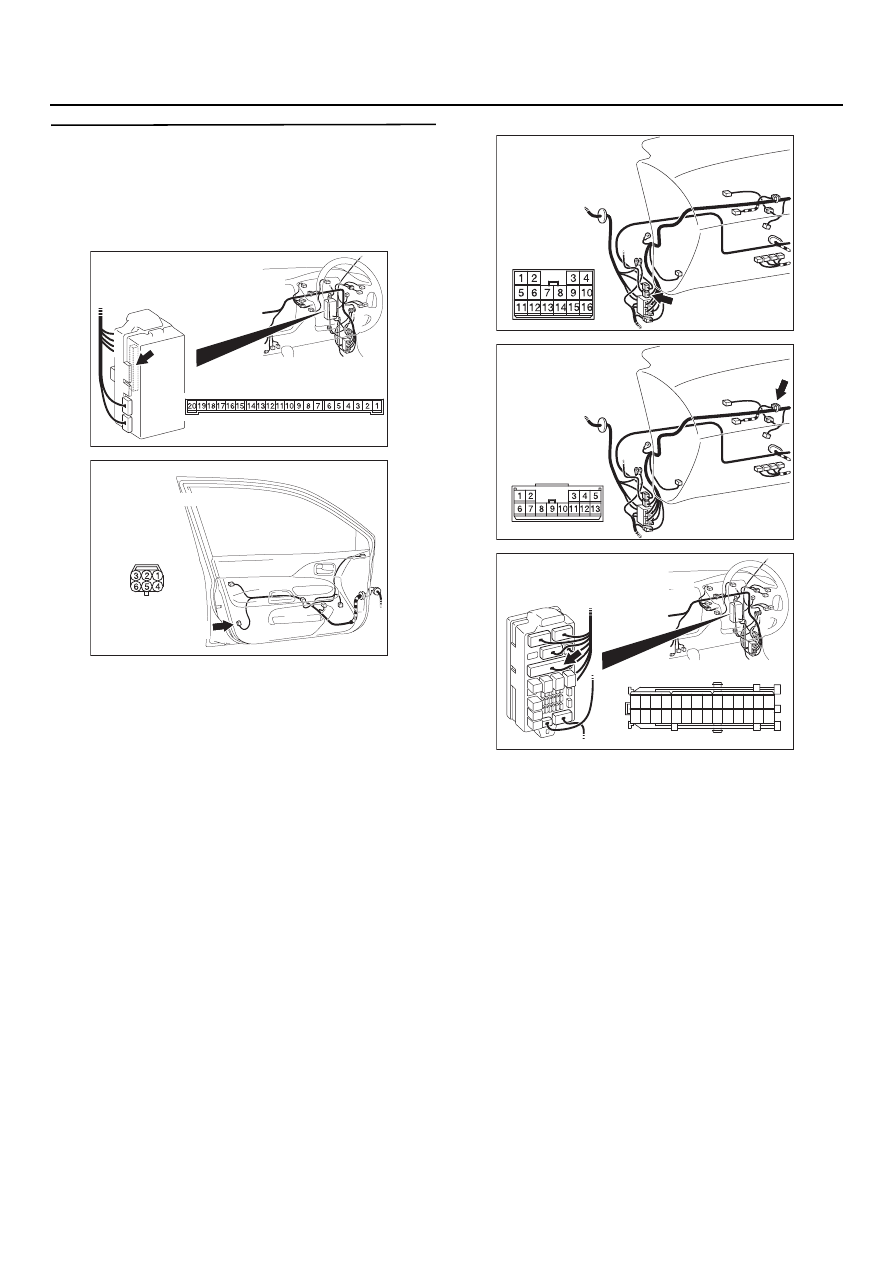

54C
105

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 9. Проверка состояния жгута проводов
от разъема С
225 (клеммы № 5 и 6)
электронного блока управления системой
ETACS к разъему Е
06 (клеммы № 4 и 6)
исполнительного механизма передней
левой двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С113
и соединительного разъема С105 и разъема
C212 монтажного блока, отремонтируйте
разъем(ы), в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303931

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с правым рулем>

AC303816

Разъем: C
113
<Автомобили
с правым рулем>

AR

AC303816

Разъем: C
105
<Автомобили
с правым рулем>

AC

AC303822

Монтажный блок (вид спереди)

Разъем: C
212

AF

Вид со стороны жгута проводов

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

<Автомобили с правым рулем>
