Mitsubishi Lancer / Lancer Wagon. Руководство - часть 342





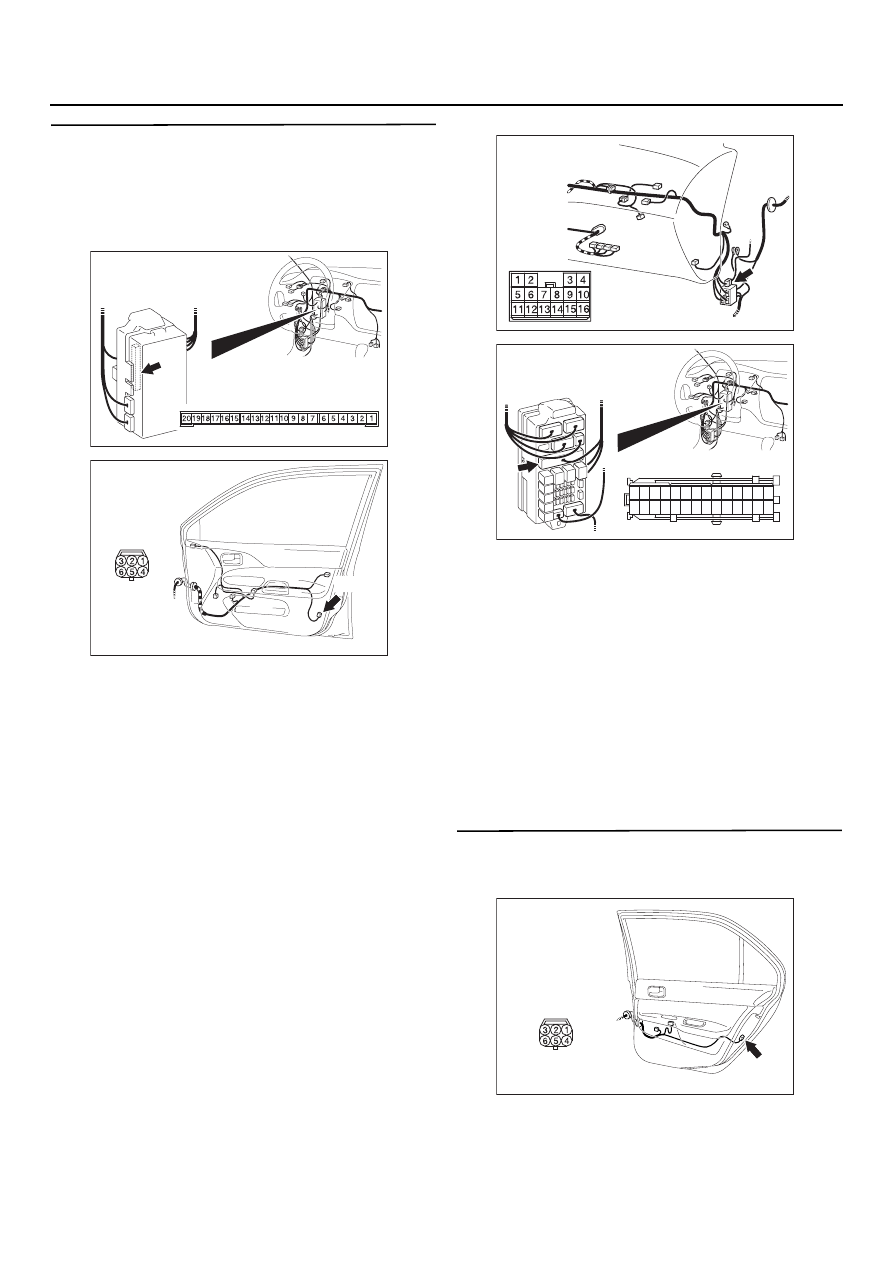

54C94

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 9. Проверка состояния жгута проводов
от разъема С225 (клеммы № 5 и 6)
электронного блока управления системой
ETACS к разъему Е13 (клеммы № 4 и 6)
исполнительного механизма передней
правой двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С112
и разъема C212 монтажного блока, отремонти
руйте разъем(ы), в случае необходимости.

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 10. Проверка разъема выключателей:
Разъем Е17 исполнительного механизма
замка задней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303939

Вид со стороны
жгута проводов

AE

Разъем: E13
<Автомобили
с левым рулем>

E13(B)

AC303804

Разъем: C112
<Автомобили
с левым рулем>

AP

AC303808

Вид со стороны жгута проводов

Монтажный блок (вид спереди)

Разъем: C212

AF

<Автомобили с левым рулем>

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

AC303941

Вид со стороны
жгута проводов

AD

Разъем: E17
<Автомобили
с левым рулем>

E17(B)

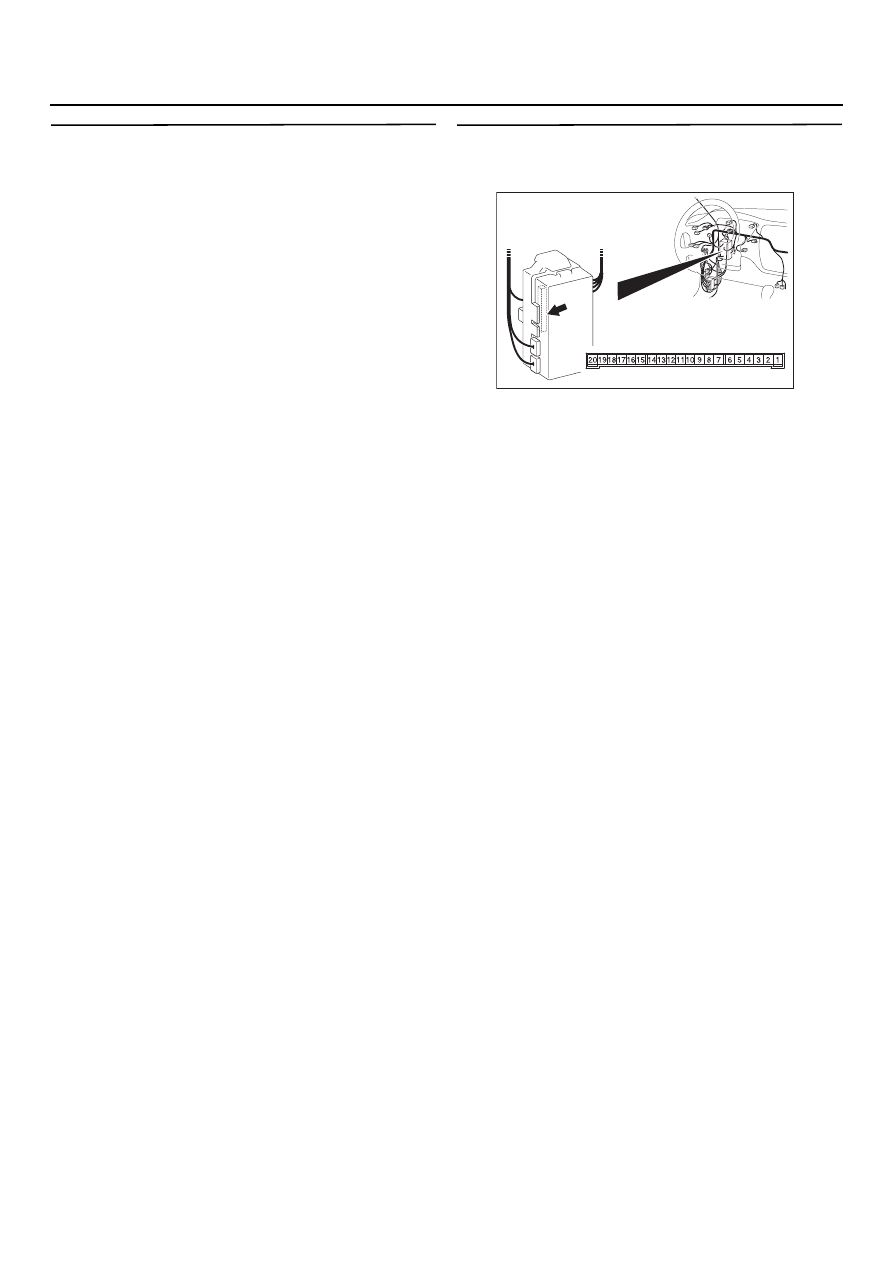

54C95

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 11. Проверка состояния
исполнительного механизма замка задней
правой двери
Убедитесь в том, что исполнительный механизм
замка задней правой двери в нормальном
состоянии. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 12.

НЕТ :

Замените исполнительный механизм
замка задней правой двери.

ЭТАП 12. Проверка разъема выключателей:
Разъем С225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 13.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

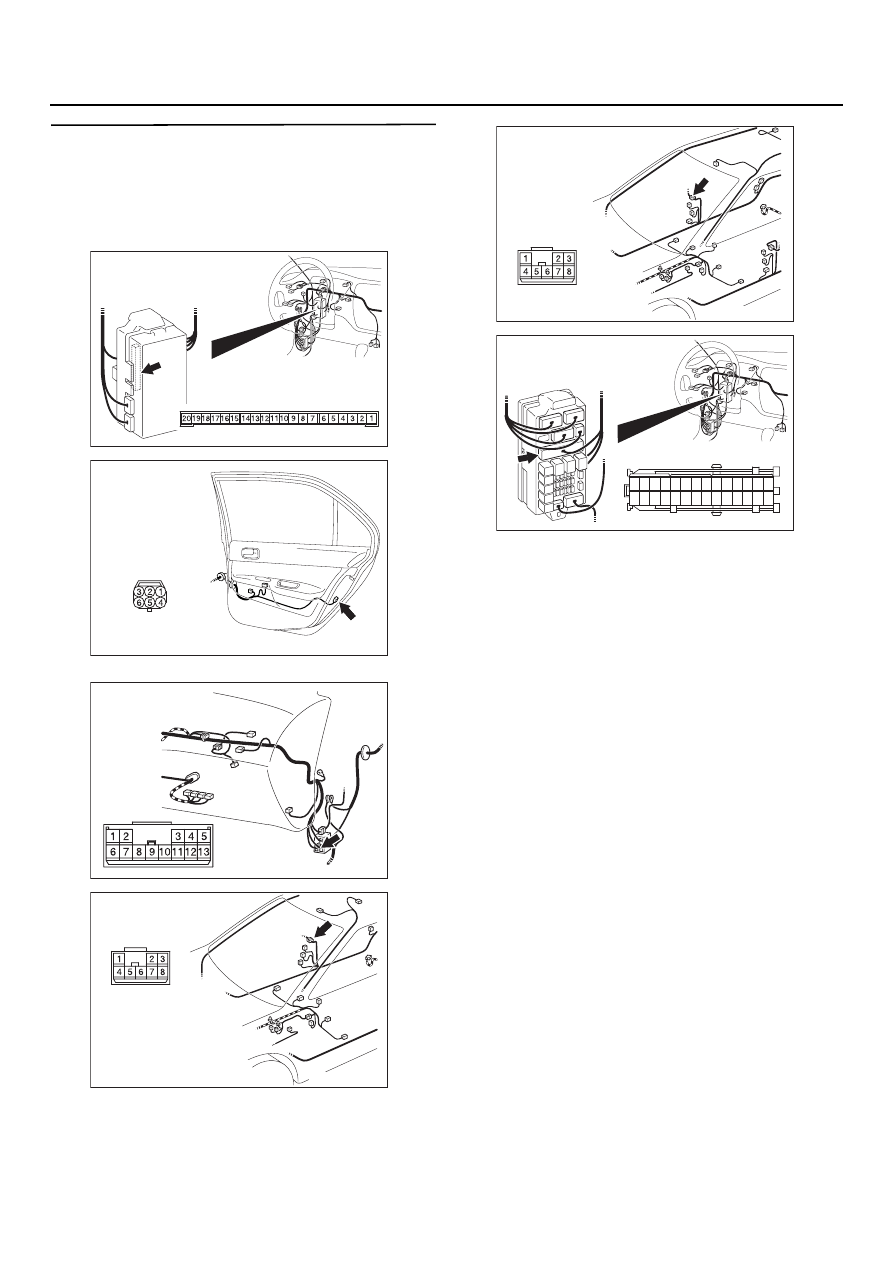

54C96

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 13. Проверка состояния жгута
проводов от разъема С225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему Е17 (клеммы №  4 и 6)
исполнительного механизма задней правой
двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов С119,
D03 и разъема C212 монтажного блока,
отремонтируйте разъем(ы), в случае
необходимости.

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303941

Вид со стороны
жгута проводов

AD

Разъем: E17
<Автомобили
с левым рулем>

E17(B)

AC303804

Разъем: C119
<Автомобили
с левым рулем>

AQ

AC303869 AF

Разъем: D03
<Седанавтомобили
с левым  рулем>

AC303915

Разъем: D03

AC

<Универсалавтомобили
с левым рулем>

AC303808

Вид со стороны жгута проводов

Монтажный блок (вид спереди)

Разъем: C212

AF

<Автомобили с левым рулем>

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

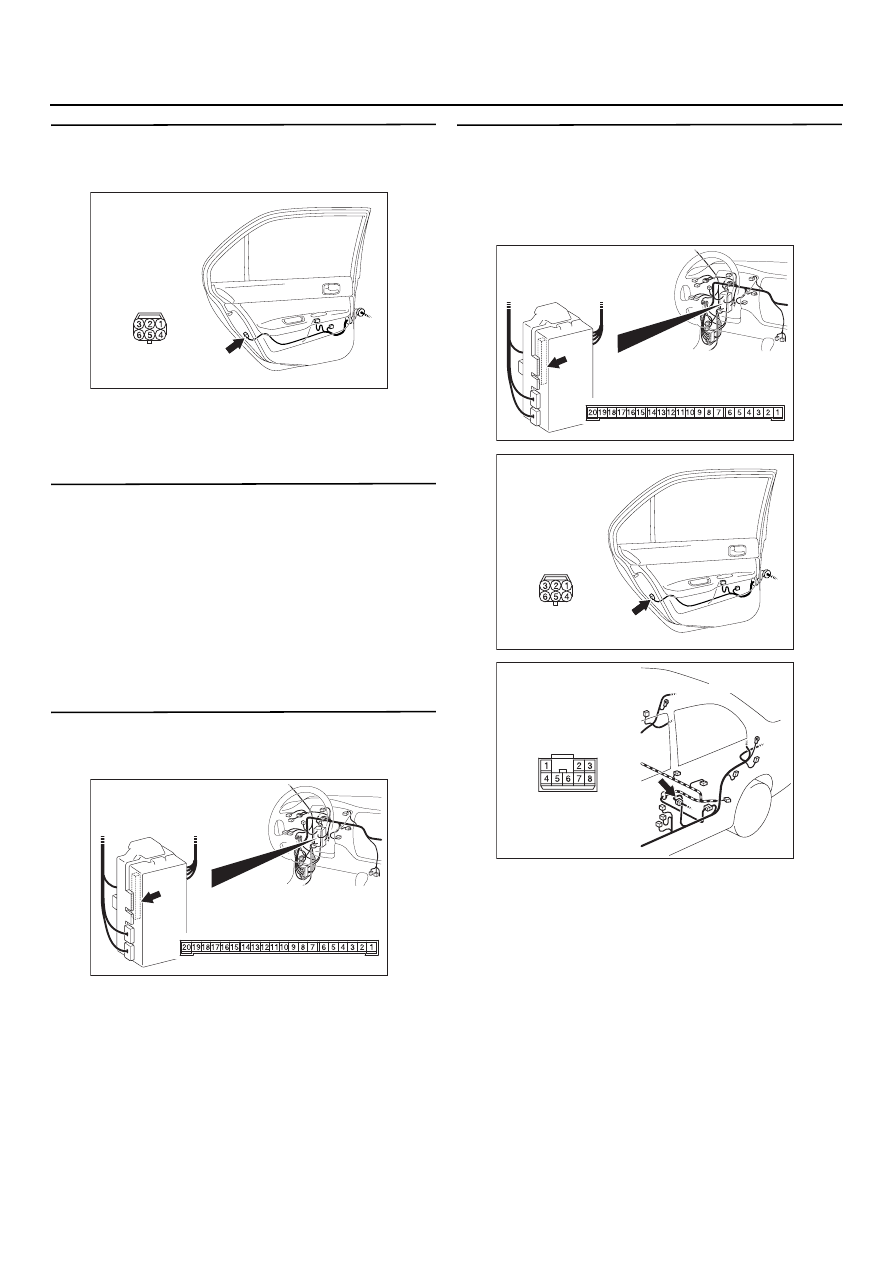

54C97

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 14. Проверка разъема выключателей:
Разъем Е09 исполнительного механизма
замка задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 15.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 15. Проверка состояния
исполнительного механизма замка задней
левой двери
Убедитесь в том, что исполнительный механизм
замка задней левой двери в нормальном
состоянии. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 16.

НЕТ :

Замените исполнительный механизм
замка задней левой двери.

ЭТАП 16. Проверка разъема выключателей:
Разъем С225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 17.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 17. Проверка состояния жгута
проводов от разъема С225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему Е09 (клеммы № 4 и 6)
исполнительного механизма задней левой
двери

AC303937

Вид со стороны
жгута проводов

AD

Разъем: E09
<Автомобили
с левым рулем>

E09(B)

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303937

Вид со стороны
жгута проводов

AD

Разъем: E09
<Автомобили
с левым рулем>

E09(B)

AC303871AF

Разъем: D19
<Седанавтомобили с левым  рулем>
