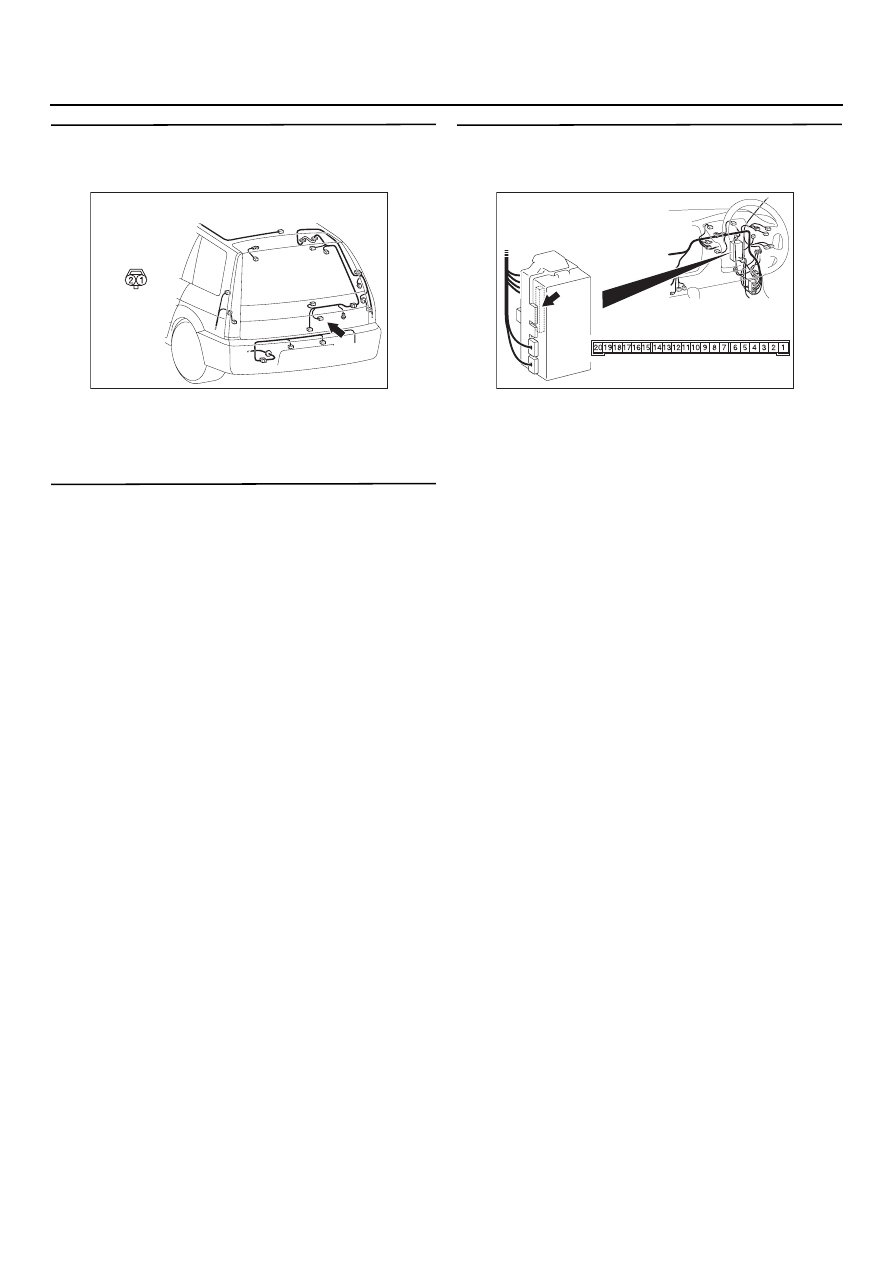

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 346

54C
110

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 18. Проверка разъема выключателей:
Разъем F
13 исполнительного механизма
замка задней двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 19.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 19. Проверка состояния
исполнительного механизма замка задней
двери
Убедитесь в том, что исполнительный механизм
замка задней двери в нормальном состоянии.
См. главу 42, "Дверь",

CTP. 42-59

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Замените исполнительный механизм
замка задней двери.

ЭТАП 20. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 21.

НЕТ :

Отремонтируйте неисправный разъем.

AC303956

Вид со стороны
жгута проводов

AF

F13(B)

Разъем: F
13
<Универсал
автомобили с правым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

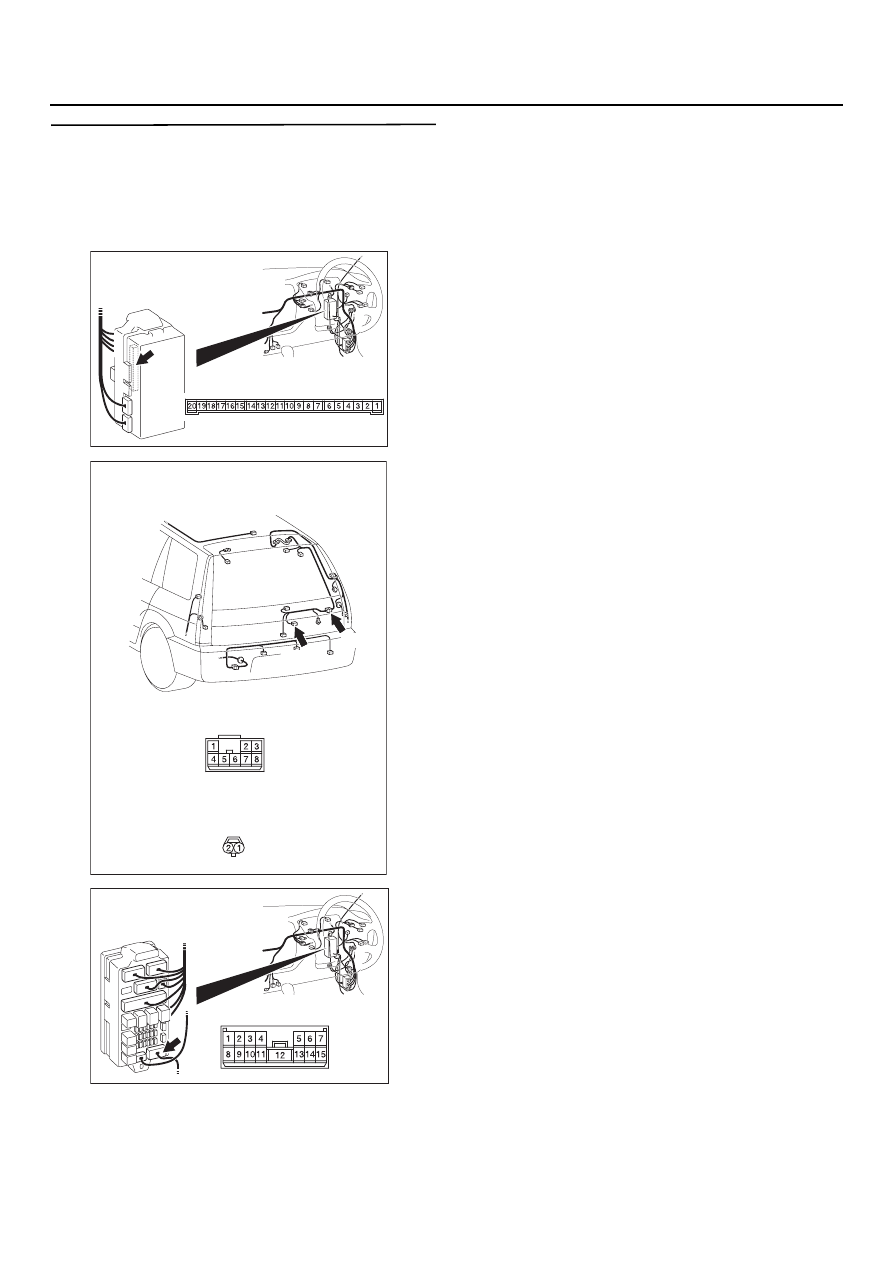

54C
111

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 21. Проверка состояния жгута
проводов от разъема С
225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему F
13 (клеммы № 1 и 2)
исполнительного механизма замка задней
двери

NOTE: Перед проверкой жгута проводов,
проверьте состояние промежуточного разъема
F12 и разъема C216 монтажного блока,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303957

Разъемы: F
12, F
13

<Универсал
автомобили с правым рулем>

AF

F12

F12

Разъем F13

(вид со стороны жгута проводов)

F13(B)

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
216

AG

<Автомобили с правым рулем>

54C
112

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

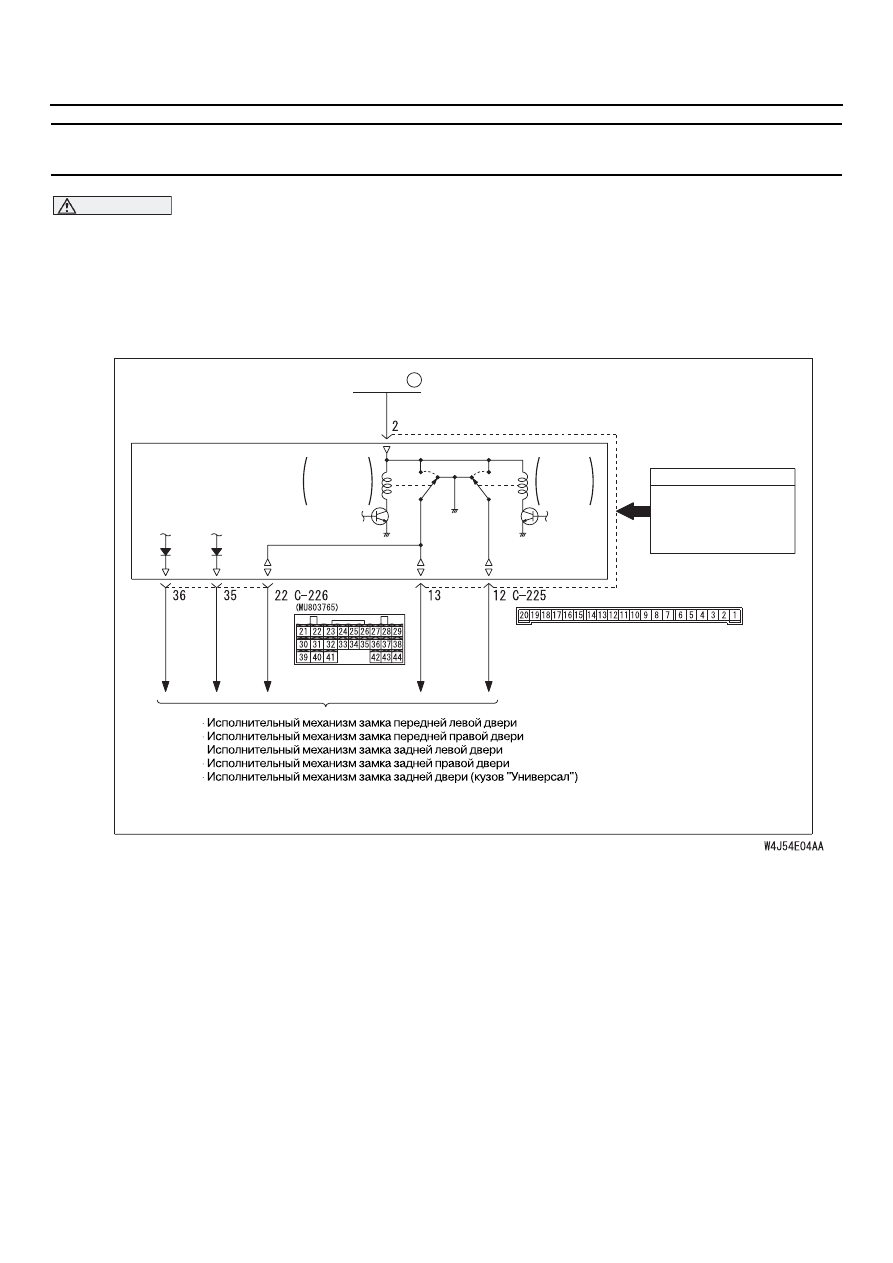

МЕТОДИКА ПРОВЕРКИ С
3: Система центральной блокировки замков дверей не может
работать от личинки замка двери переднего пассажира

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ЭБУ системы ETACS

Реле
разбло
кировки
двери

Реле
блоки
ровки
двери

1

ПЛАВКАЯ
ВСТАВКА

ВХОДНОЙ СИГНАЛ

ВЫКЛЮЧАТЕЛЬ
ЛИЧИНКИ ЗАМКА
ДВЕРИ ПЕРЕДНЕГО
ПАССАЖИРА

Вид со стороны монтажного блока

Цепь системы центральной блокировки замков дверей (выключатель личинки замка двери переднего пассажира)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ. ВКЛ.

ВКЛ.

54C
113

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если центральная система блокировки замков
дверей не срабатывает от личинки замка двери
переднего пассажира, могут быть неисправны
личинка замка двери переднего пассажира
или электронного блока управления системы
ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность личинки замка двери
переднего пассажира.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка центральной системы
блокировки замков дверей
Проверьте, чтобы убедиться в том,
что центральная система блокировки замков
дверей работает нормально от личинки замка
двери водителя и от внутренней кнопки
блокировки двери.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки C1
"Центральная система блокировки
замков дверей не работает",

CTP. 54B-65

. <Автомобили с левым

расположением органов управления>"
Обратитесь к методике проверки C1
"Центральная система блокировки
замков дверей не работает",

CTP. 54B-68

. <Автомобили с правым

расположением органов управления>"

ЭТАП 2. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF (выкл.)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 3. Проверка сигналов
Проверьте наличие входного сигнала
с переключателя исполнительного механизма
замка двери переднего пассажира.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Обратитесь к методике проверки M18
"Не получен сигнал переключателя
личинки замка двери",

CTP. 54C-512

.

Переключатель
системы

Проверяемое
состояние

Переключатель
личинки замка
передней двери
со стороны пассажира

Поверните ключ
в замке двери в
положение
"заблокировано"
или "разблокировано"
