МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 15. Измерение напряжения
на разъеме Е
20 вспомогательного
переключателя электростеклоподъемника
передней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (зажигание включено).

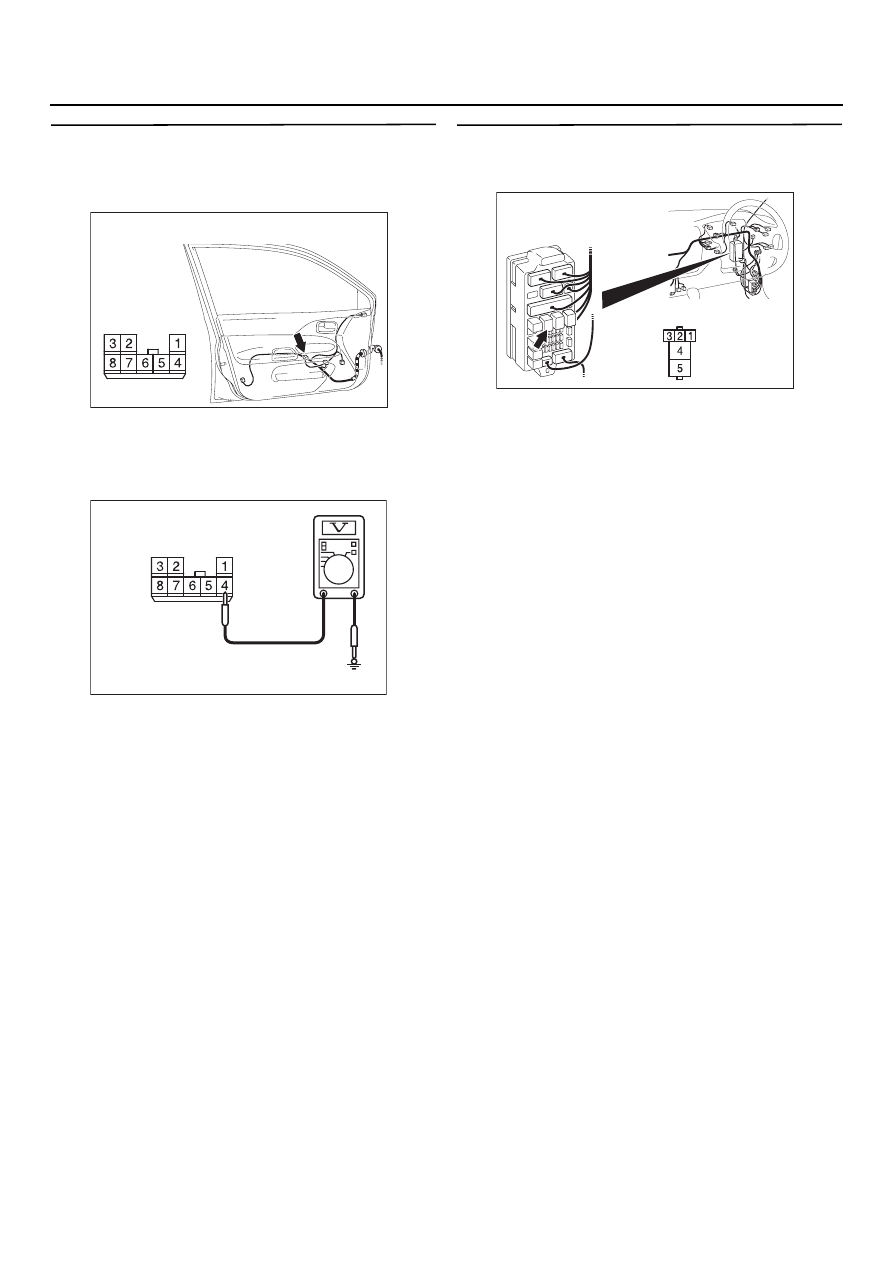

(3) Измерьте напряжение между клеммой № 4

и "массой"

Номинальное значение:
Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 18.

НЕТ :

Переходите к этапу 16.

ЭТАП 16. Проверка разъема выключателей:
Разъем С
223 реле
электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 17.

НЕТ :

Отремонтируйте разъем.

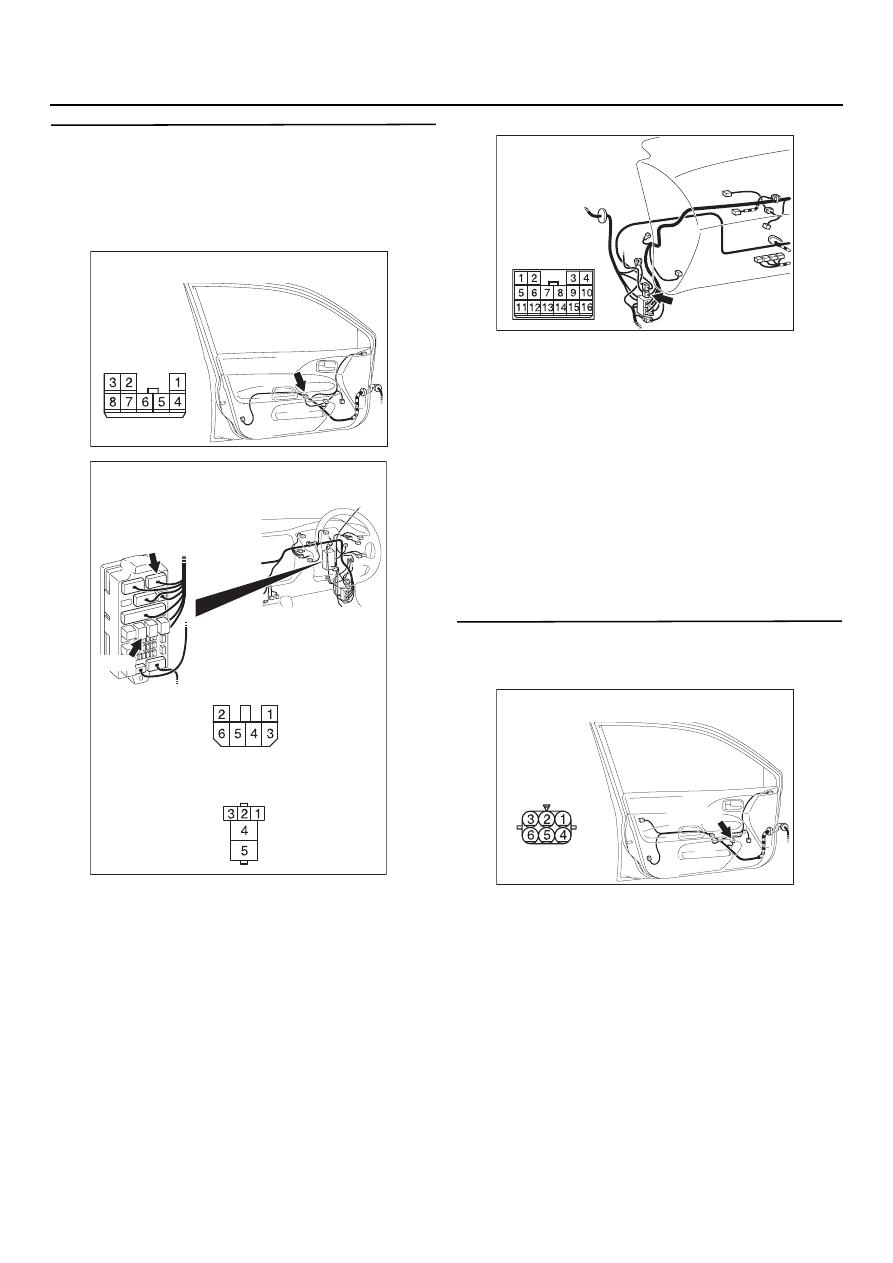

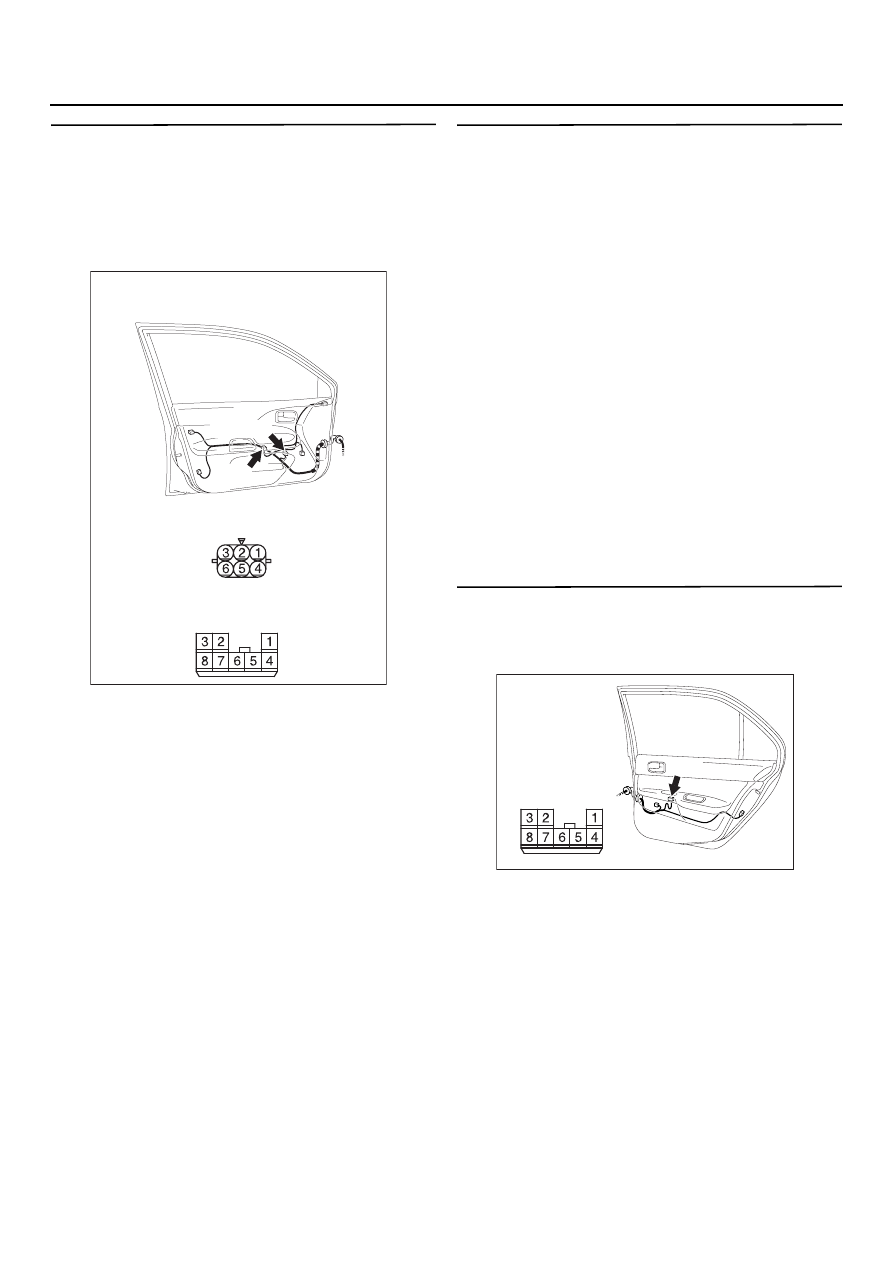

AC303935

Вид со стороны
жгута проводов

AE

Connector: E
20
<Автомобили с правым рулем>

AC303982

Разъем Е20
(вид со стороны жгута проводов)

AE

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C
223

AB

<Автомобили с правым рулем>

54C
139

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 17. Проверка состояния проводки
от разъема Е
20 (клемма № 4) вспомога

тельного переключателя электростекло

подъемника передней левой двери
до разъема С
223 (клемма № 4) реле
электростеклоподъемника

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С113
и разъема C210 монтажного блока, отремонти
руйте разъем(ы), в случае необходимости.

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 18. Проверка разъема выключателей:
Разъем Е
04 электродвигателя
стеклоподъемника передней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 19.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со стороны
жгута проводов

AE

Connector: E
20
<Автомобили с правым рулем>

AC303823

Монтажный блок (вид спереди)

Разъемы: C
210, C
223

Разъем С210
(вид со стороны
жгута проводов)

Разъем С223
(вид со стороны
монтажного блока)

C223

C210

AB

<Автомобили с правым рулем>

AC303816

Разъем: C
113
<Автомобили
с правым рулем>

AR

AC303931

Разъем: E
04

Вид со стороны
жгута проводов

E04(GR)

AB

<Автомобили с правым рулем>

54C
140

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 19. Проверка состояния проводки
от разъема Е
04 (клеммы № 1 и 4)
электродвигателя стеклоподъемника
передней левой двери до разъема Е
20
(клеммы № 5 и 7) вспомогательного
переключателя электростеклоподъемников
передней левой двери

•

Проверьте состояние входной и выходной
линий на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 20. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней левой двери, убедитесь в том,
что стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

двери переднего пассажира может
перемещаться вспомогательным
переключателем этой двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электродвигатель в сборе
стеклоподъемника передней левой
двери.

ЭТАП 21. Проверка разъема выключателей:
Разъем Е
18 вспомогательного
переключателя электростеклоподъемника
задней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 22.

НЕТ :

Отремонтируйте разъем.

AC303932

Разъемы: E
04, E
20

Разъем Е20  вид со стороны
жгута проводов

Разъем Е04  вид со стороны
жгута проводов

AC

E20

E04(GR)

<Автомобили с правым рулем>

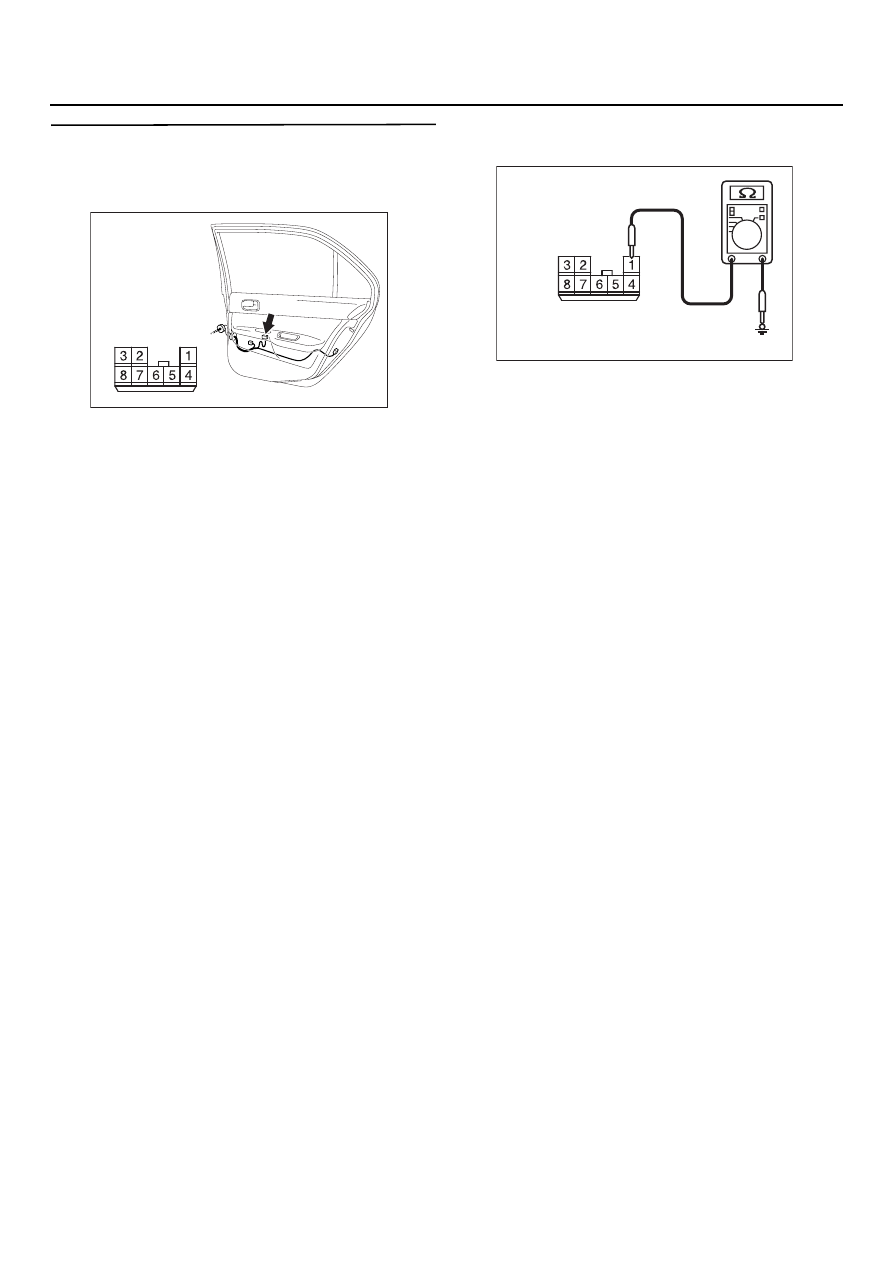

AC303941

Разъем: E
18

AB

Вид со строны
жгута проводов

54C
141

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 22. Измерение сопротивления
на разъеме Е
18 вспомогательного
переключателя электростеклоподъемника
задней правой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 1 и "массой"

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 24.

НЕТ :

Переходите к этапу 23.

AC303941

Разъем: E
18

AB

Вид со строны
жгута проводов

AC303981

Разъем: Е18
(Вид со стороны жгута проводов)

AD
