Mitsubishi Lancer / Lancer Wagon. Руководство - часть 358





54C158

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

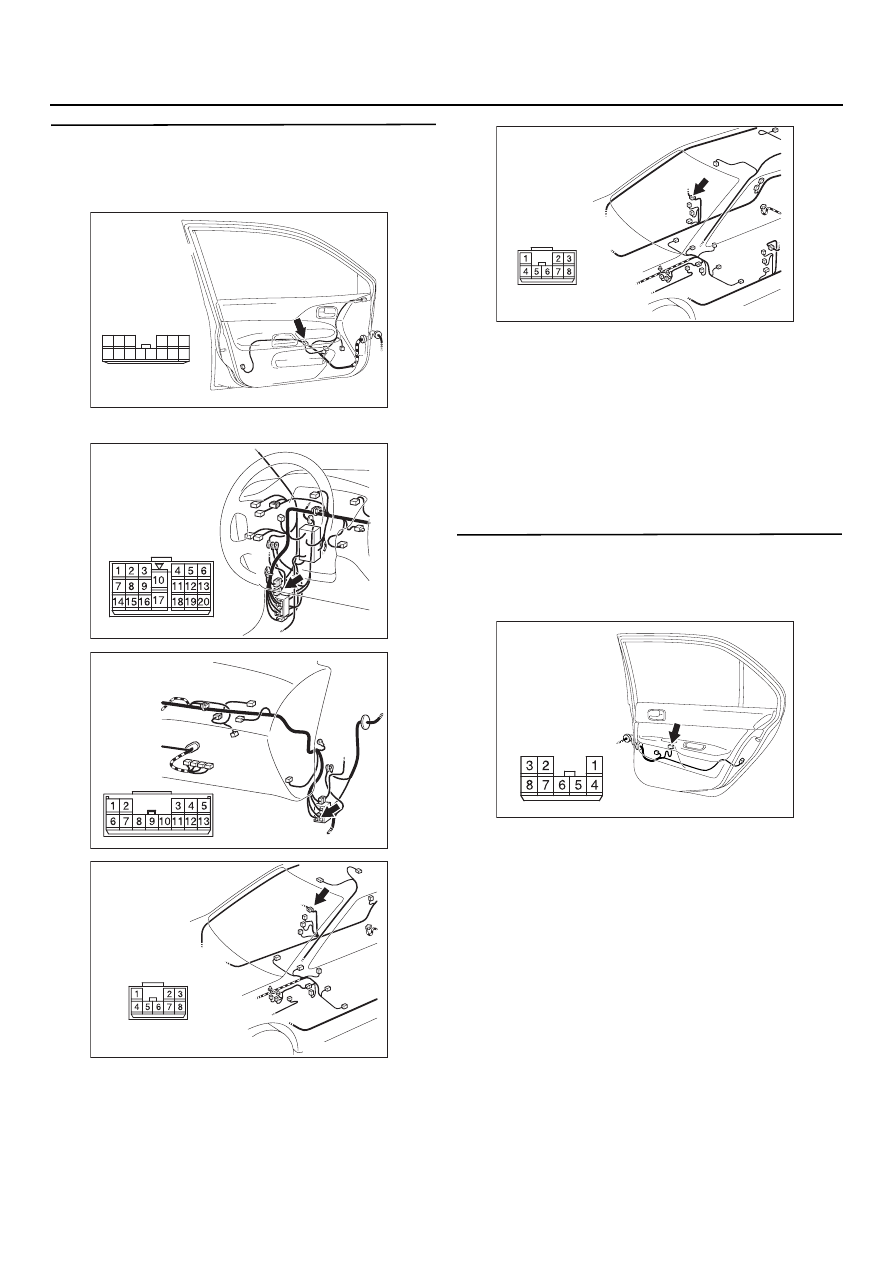

ЭТАП 11. Проверка состояния жгута
проводов от разъема Е05 (клемма № 11)
главного переключателя электростекло
подъемников до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С29, C119, D03
отремонтируйте разъем(ы), в случае
необходимости.

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 12. Проверка разъема выключателей:
Разъем Е18 вспомогательного переключа
теля электростеклоподъемника задней
правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 13.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E05
<Автомобили
с левым рулем>

AC303798

Разъем: C29
<Автомобили
с левым рулем>

AN

AC303804

Разъем: C119
<Автомобили
с левым рулем>

AQ

AC303869

Разъем: D03

AB

<Седан  автомобили
с левым рулем>

AC303915

Разъем: D03

AC

<Универсалавтомобили
с левым рулем>

AC303941

Разъем: E18

AB

Вид со строны
жгута проводов

ПРИМЕЧАНИЕ:

54C159

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

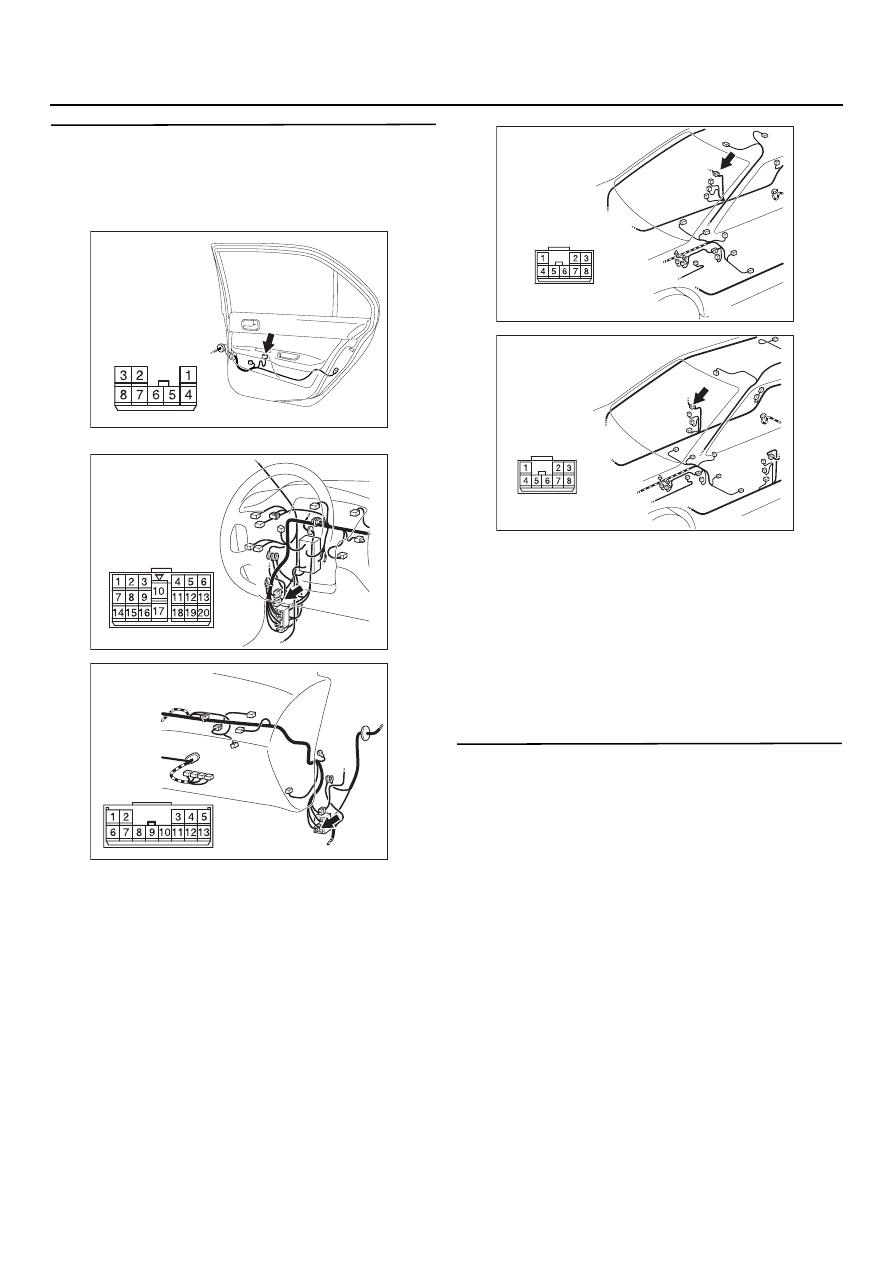

ЭТАП 13. Проверка состояния проводки
от разъема Е18 (клемма № 6)
вспомогательного переключателя
электростеклоподъемника задней правой
двери до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С29, C119, D03
отремонтируйте разъем(ы), в случае
необходимости.

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 14. Проверка вспомогательного
переключателя электростеклоподъемника
Убедитесь в том, что стекло задней правой
двери перемещается вспомогательным
переключателем этой же двери, при выключен
ной блокировке электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 15.

НЕТ :

Обратитесь к методике проверки D3:
Стекло соответствующей(их) двери(ей)
не перемещается(ются) от вспомога
тельных переключателей стекло
подъемников переднего и задних
пассажиров",

CTP. 54C-129

.

AC303941

Разъем: E18

AB

Вид со строны
жгута проводов

AC303798

Разъем: C29
<Автомобили
с левым рулем>

AN

AC303804

Разъем: C119
<Автомобили
с левым рулем>

AQ

AC303869

Разъем: D03

AB

<Седан  автомобили
с левым рулем>

AC303915

Разъем: D03

AC

<Универсалавтомобили
с левым рулем>

54C160

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

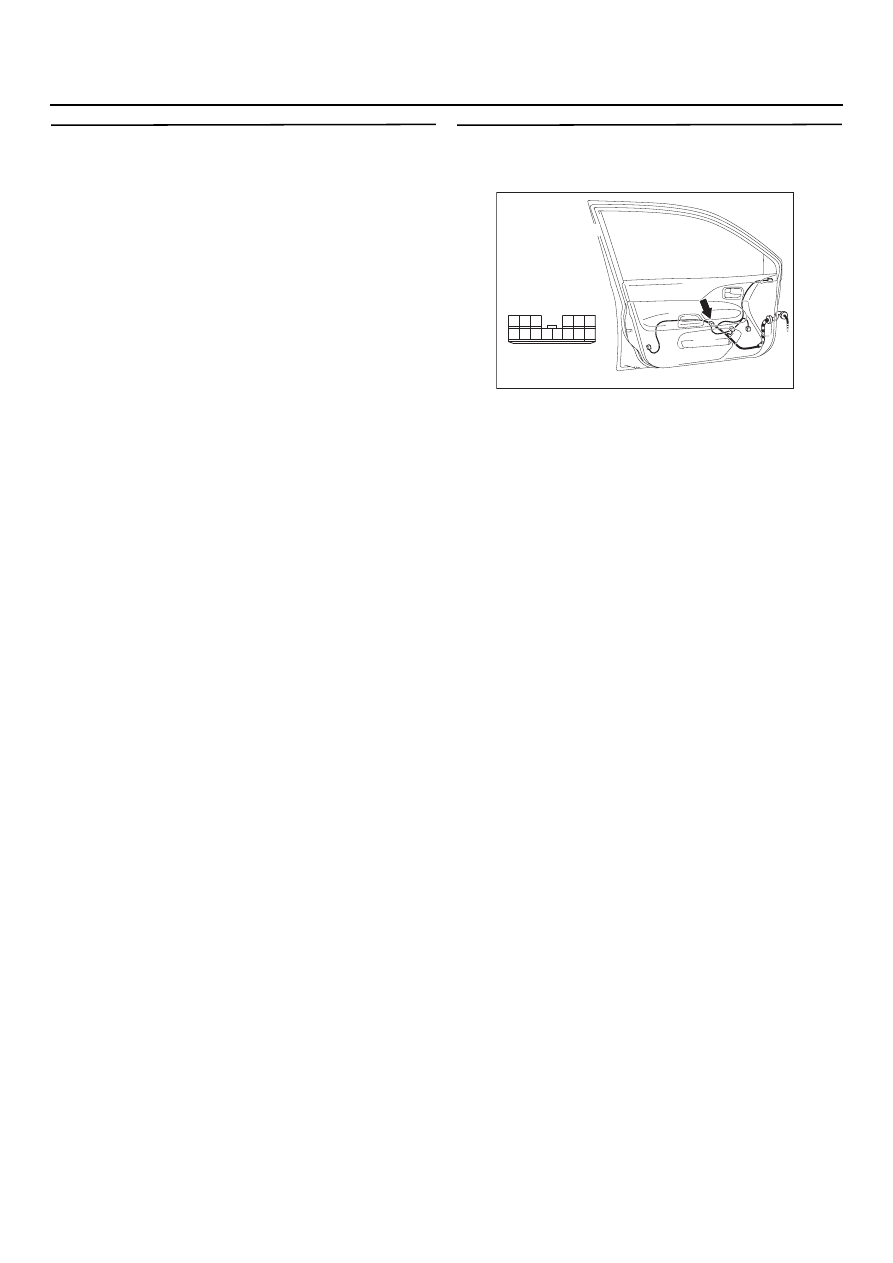

ЭТАП 15. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
стекло этой двери может перемещаться этим
замененым переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней правой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней правой двери перемещается
главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

ЭТАП 16. Проверка разъема выключателей:
Разъем Е05 главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 17.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E05
<Автомобили
с левым рулем>

54C161

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

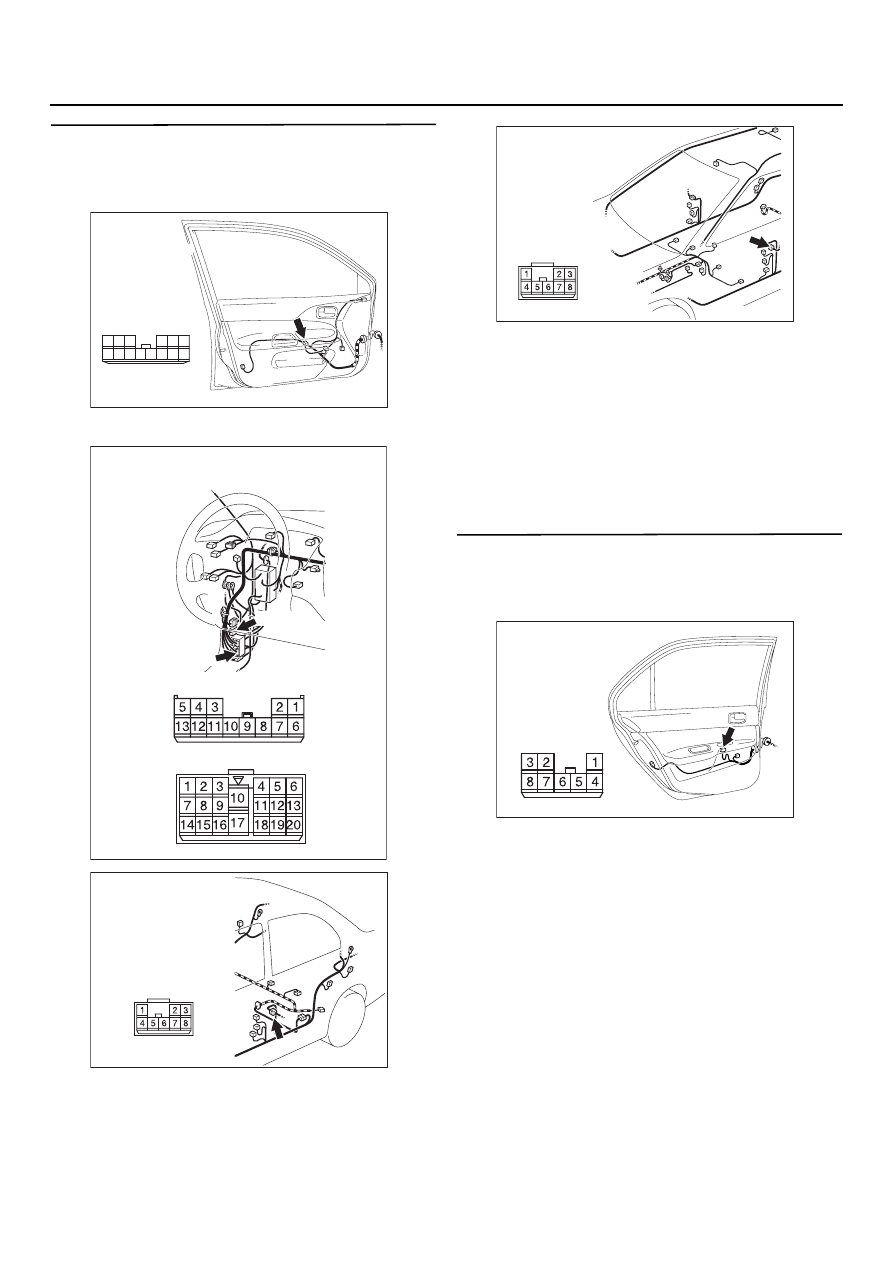

ЭТАП 17. Проверка состояния жгута
проводов от разъема Е05 (клемма № 11)
главного переключателя электростекло
подъемников до установленного пробника

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С29, C22, D19
отремонтируйте разъем(ы), в случае
необходимости.

Проверьте состояние линии связи на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 18. Проверка разъема выключателей:
Разъем Е08 вспомогательного
переключателя электростеклоподъемника
задней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 19.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E05
<Автомобили
с левым рулем>

AC303799

Разъемы: C22, C29

AD

C29

C22

C29

C22

<Автомобили с левым рулем>

AC303871

Разъем: D19

AB

<Седан  автомобили
с левым рулем>

AC303915

Разъем: D19

AB

<Универсалавтомобили
с левым рулем>

AC303937

Разъем: E08

AB

Вид со строны
жгута проводов

ПРИМЕЧАНИЕ:
