Mitsubishi Lancer / Lancer Wagon. Руководство - часть 377

54C
234

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
между разъемом F
07 (клемма № 1)
электродвигателя стеклоочистителя задней
двери и "массой"

•

Проверьте состояние линии "массы"
на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте разъем.

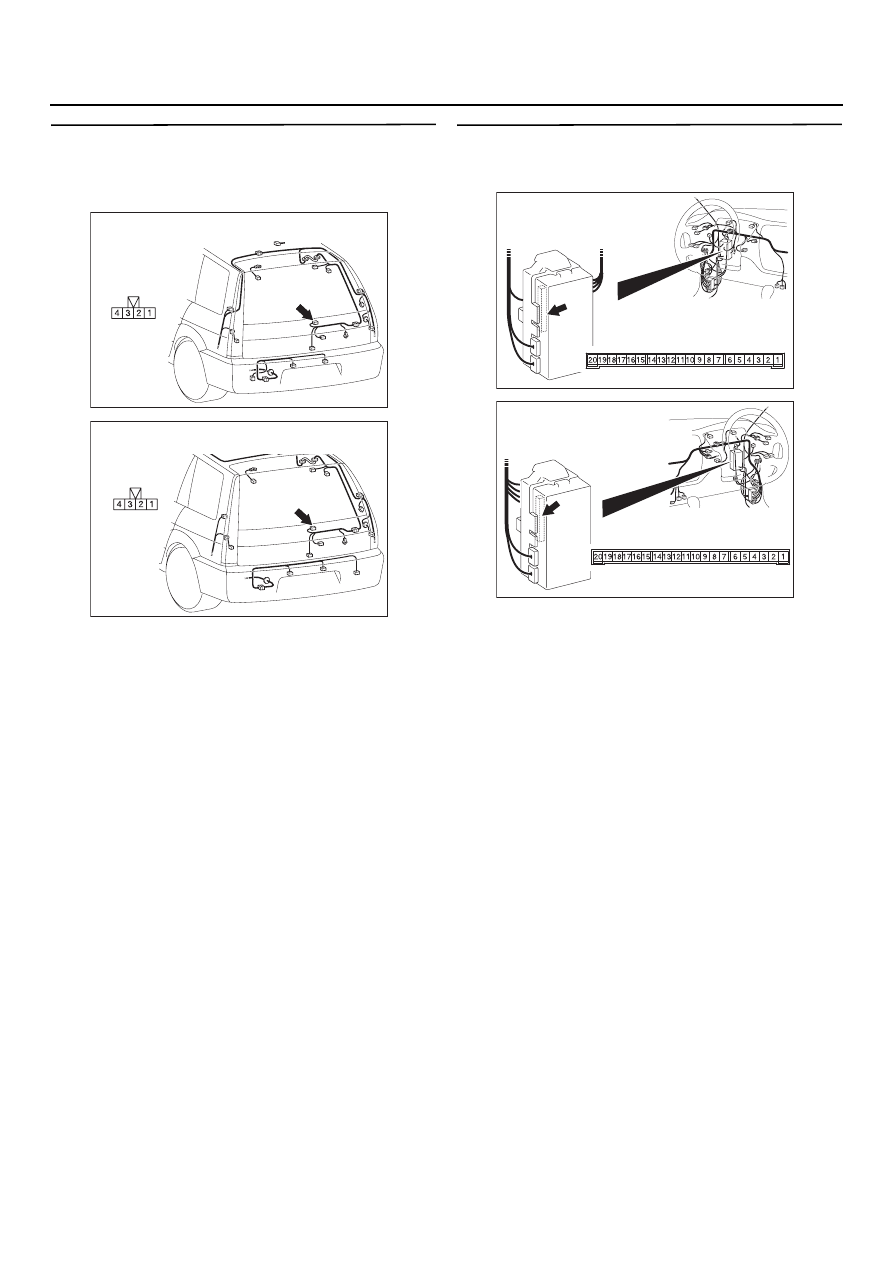

AC303954

Разъем: F
07

AF

Вид со стороны
жгута проводов

<Универсал
автомобиль с левым рулем>

AC303956 AE

Вид со стороны
жгута проводов

Connector: F
07
<Универсал
автомобиль с правым рулем>

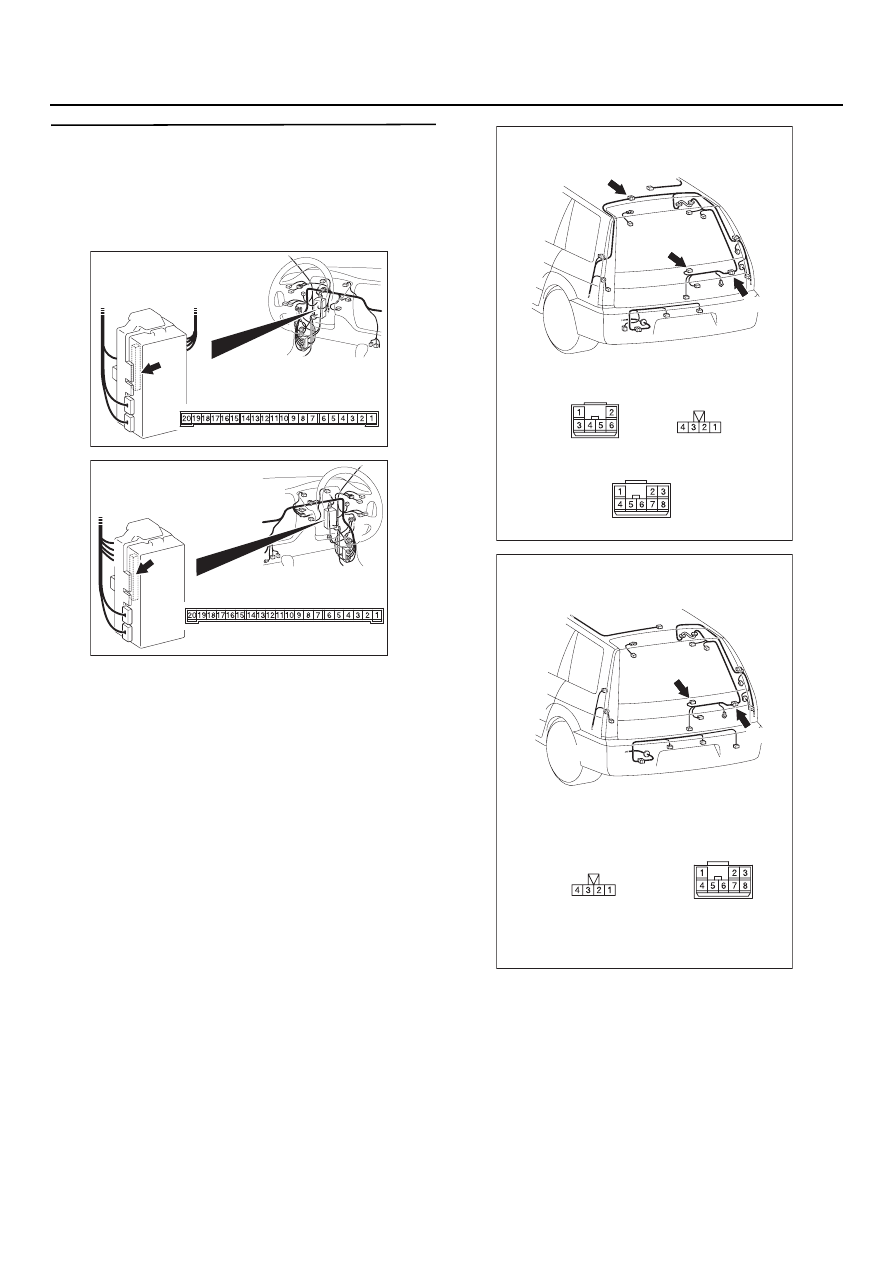

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C
235

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С
225 (клемма № 16)
электронного блока управления системой
ETACS и разъемом F
07 (клемма № 2)
электродвигателя стеклоочистителя задней
двери

NOTE:

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303955

Разъемы: F
02, F
07, F
12

<Универсал
автомобиль с левым рулем>

AI

F12

F02

F12

F02

F07

Разъем F07
вид со стороны
жгута проводов

AC303957

Разъемы: F
07, F
12

<Универсал
автомобиль с правым рулем>

AH

F07

F12

F12

Разъем F07
вид со стороны
жгута проводов

54C
236

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой состояния жгута проводов,
проверьте промежуточные разъемы F02
<Автомобили с левым расположением органов
управления>, разъем F12 и разъемы С215
<Автомобили с левым расположением органов
управления>,C216 монтажного блока
<Автомобили с правым расположением
органов управления> отремонтируйте разъемы
в случае необходимости.

•

Проверьте состояние линии выхода.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Проверьте, нормально ли работает
стеклочиститель задней двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

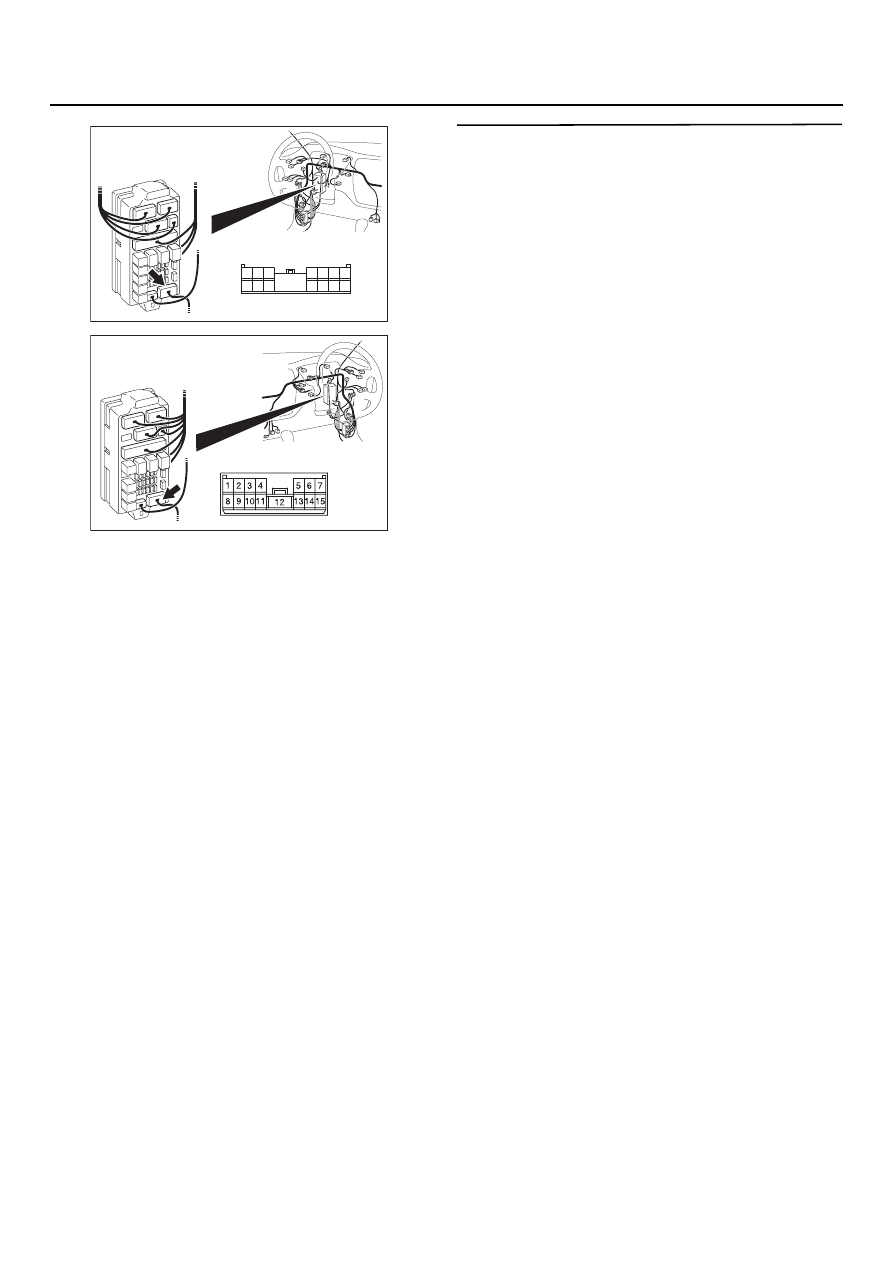

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
216

AG

<Автомобили с правым рулем>

54C
237

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

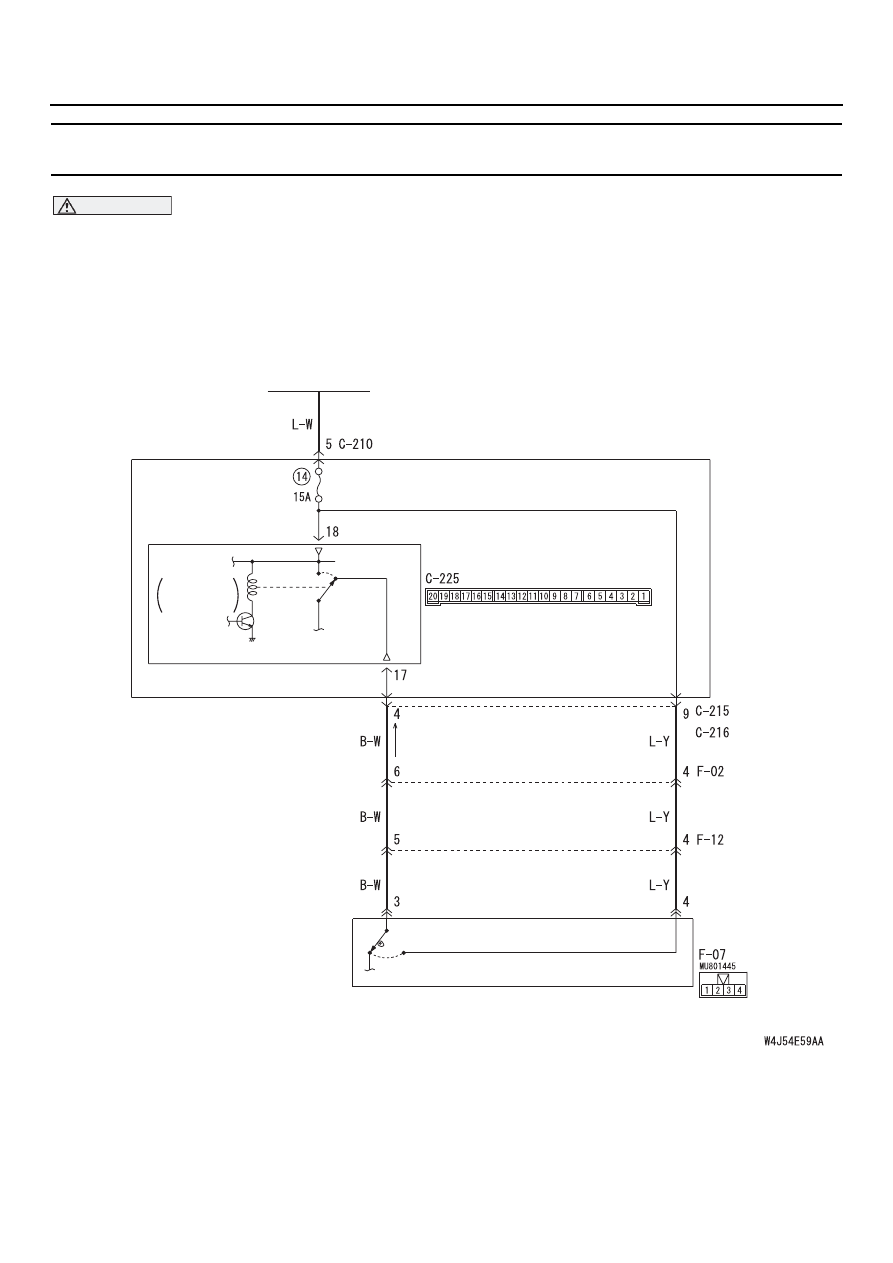

МЕТОДИКА ПРОВЕРКИ G
2: Стеклоочиститель стекла задней двери не останавливается
в крайнем положении при его выключении. <Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

Вид со стороны монтажного блока

ЗАМОК
ЗАЖИГАНИЯ (АСС)

Реле стекло
очистителя
задней двери

Электродвигатель
стеклоочистителя
задней двери

ЭБУ системы
ETACS

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Сигнал автоматической остановки стеклоочистителя задней двери

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

<Автомобили
с левым рулем>
<Автомобили
с правым рулем>

<Автомобили
с левым рулем>
