54C
242

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой состояния жгута проводов,
проверьте промежуточный разъем F02
<Автомобили с левым расположением органов
управления>, разъем F12 и разъемы монтаж
ного блока С215 <Автомобили с левым
расположением органов управления>,
и C216 <Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние линии питания на
наличие обрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Проверьте, нормально ли работает автостоп
стеклочистителя задней двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54C
243

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ G
3: Если при работе стеклоочистителя задней двери при
перемещении селектора в положение "R", стеклоочиститель не работает в непрерывном
режиме. <Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклоочиститель задней двери не
работает в непрерывном режиме, когда
селектор установлен в положении "R"(задний
ход), возможны неисправности в цепи входного
сигнала к переключателю фонаря заднего хода (
положение "R") или электронном блоке
управления системой ETACS.

Возможные причины

•

Неисправность выключателя фонаря заднего
хода.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЗАМОК
ЗАЖИГАНИЯ (АСС)

ЭБУ системы ETACS

Реле стекло
очистителя
задней двери

ВХОДНОЙ СИГНАЛ

Электродвигатель
стеклоочистителя
задней двери

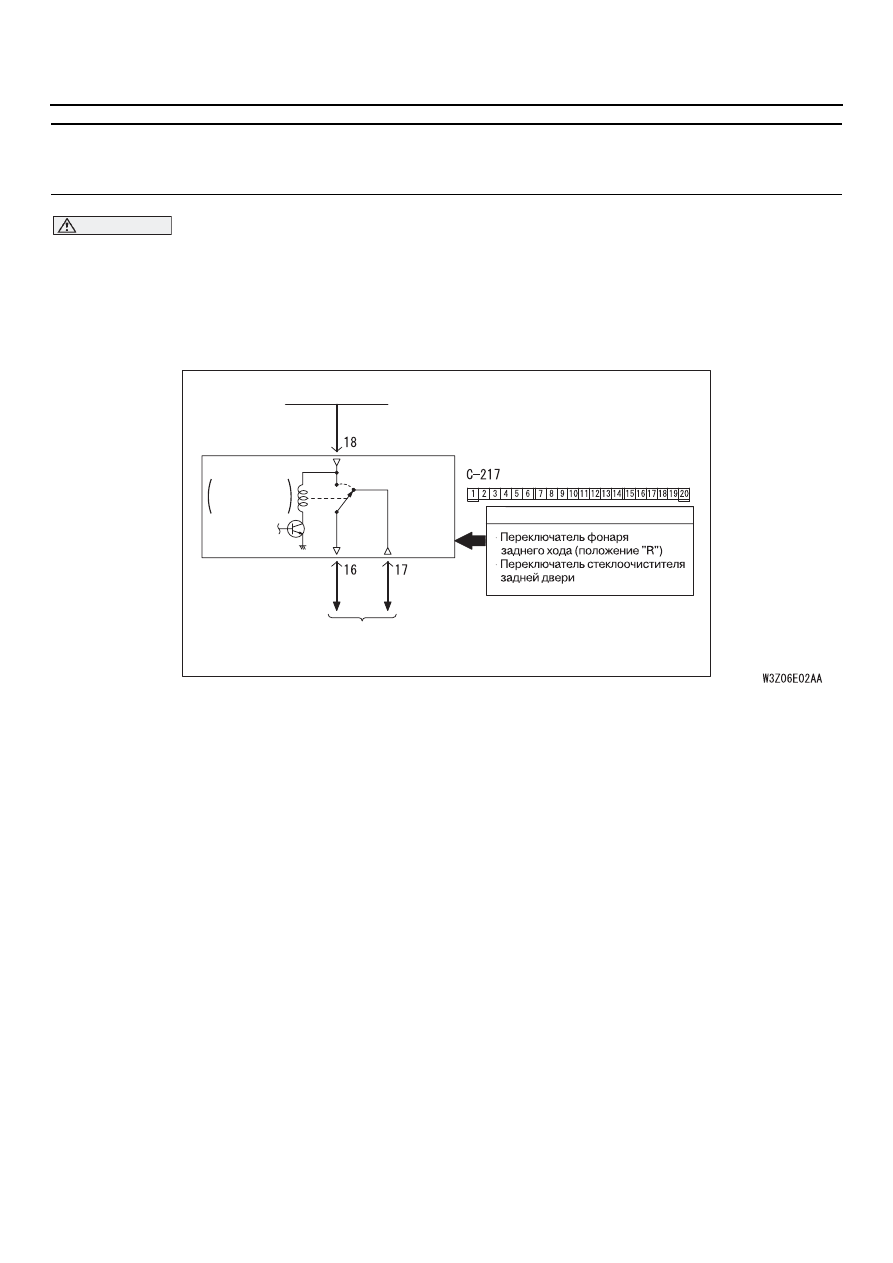

Цепь включения стеклоочистителя задней двери при перемещении селектрора в положение "R"(задний ход)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

54C
244

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Диагностирование функций
контрольным устройством системы SWS
Проверьте наличие входного сигнала, который
относится к работе стеклоочистителя задней
двери при включенной передаче заднего хода
("R").

<Выбранная позиция> БЛОКИРОВКА

СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕЙ ДВЕРИ

•

Положение ключа зажигания: ON (вкл.).

•

Переключатель стеклоочистителя задней
двери ON (вкл.).

•

Положение рычага переключения передач:
Положение R (задний ход).

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки M3
"Не получен сигнал переключателя
фонаря заднего хода",

CTP. 54C-423



<Автомобили с МКП>.  Обратитесь
к методике проверки M3. Не получен
сигнал переключателя селектора
(положение заднего хода)",

CTP. 54C-430

, <Автомобил с АКП>.

ЭТАП 2. Повторная проверка системы
Проверьте, работает ли стеклоочиститель
задней двери в непрерывном режиме при
включении передачи заднего хода ("R").

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Показатель
№

Наименование
позиции

Номинальное
состояние

Позиция 41

INHIBITOR SW
переключатель
селектора

ON(включено)

54C
245

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ G
4: Омыватель стеклоочистителя задней двери не работает
<Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ЗАМОК
ЗАЖИГАНИЯ (АСС)

ЭБУ системы
ETACS

ВХОДНОЙ СИГНАЛ

Переключатель омывателя
стекла задней двери

Электродвигатель
омывателя стекла
задней двери

Реле омывателя
стекла задней
двери

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый     O : Оранжевый     GR : Серый
R : Красный     P : Розовый     V : Фиолетовый

Вид со стороны монтажного блока

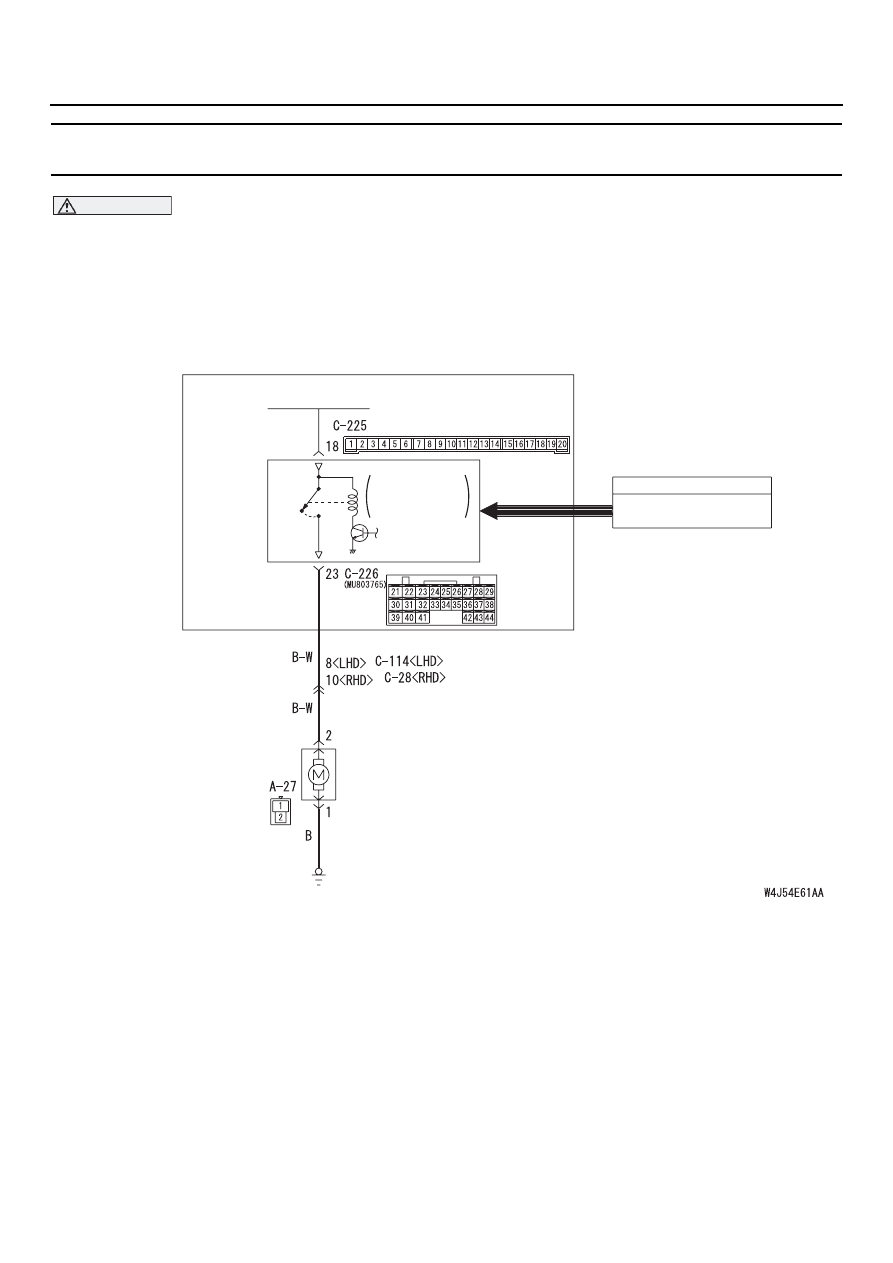

Цепь привода омывателя стекла задней двери

МОНТАЖНЫЙ БЛОК

ВКЛ.

ВЫКЛ.

ПРИМЕЧАНИЕ
*1: Автомобили с левосторонним управлением рулевого колеса (LHD)
*2: Автомобили с правосторонним управлением рулевого колеса (RHD)

*1

*1

*2

*2
