Mitsubishi Lancer / Lancer Wagon. Руководство - часть 312

54B

-468

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал переключателя
задних противотуманных фонарей при работе
задних противотуманных фонарей. При
аномальном сигнале, задние противотуманные
фонари нормально не зажигаются и не гаснут.

Возможные причины

•

Неисправность переключателя
противотуманных фонарей.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем C=01
переключателя противотуманных фонарей

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния переключателя
задних противотуманных фонарей
См. главу 54A, "Задние противотуманные
фонари",

CTP. 54A-88

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените переключатель
противотуманных фонарей.

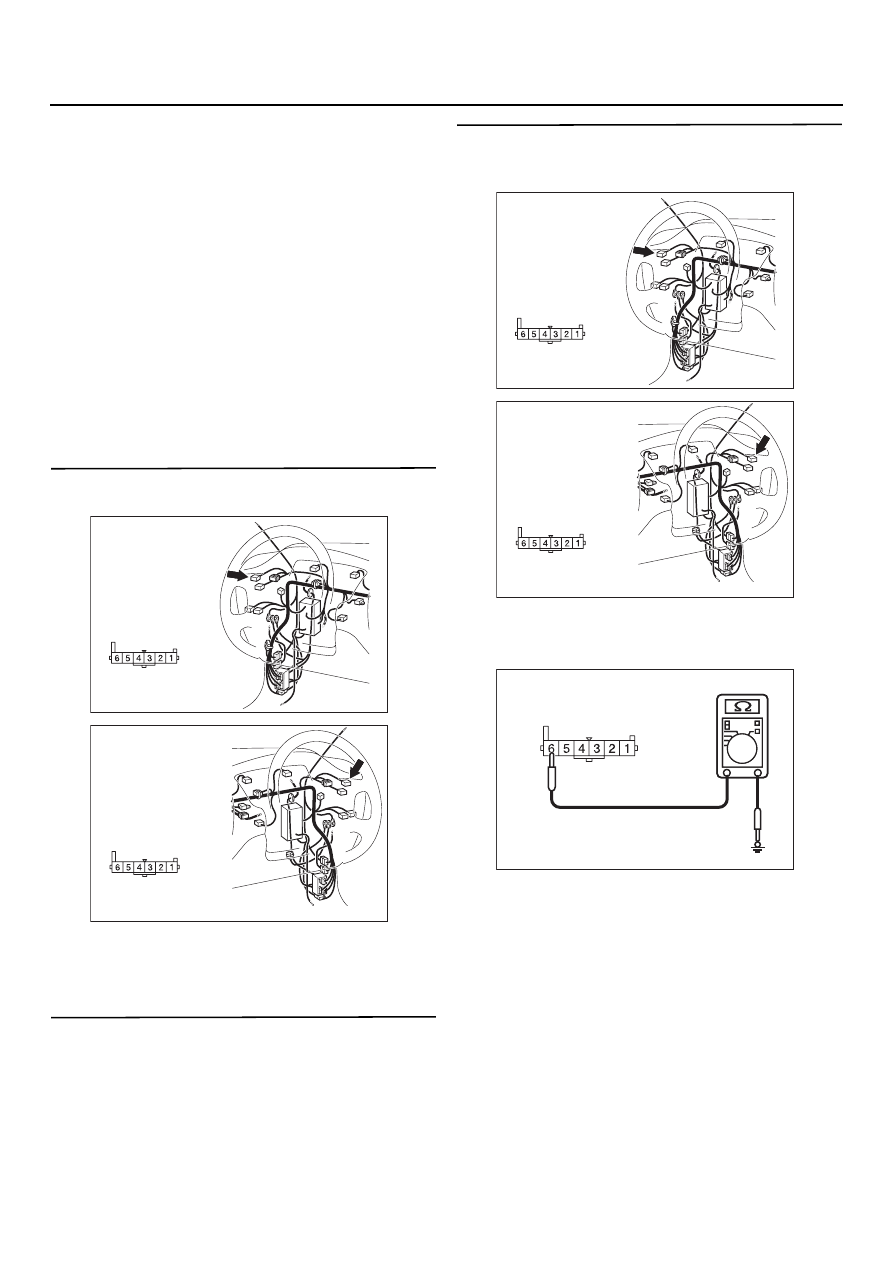

ЭТАП 3. Измерение сопротивления
на разъеме С=01 переключателя
противотуманных фонарей

(1) Отсоедините переключатель

противотуманных фонарей, измерения
проводите со стороны жгута проводов.

(2) Измерьте проводимость между клеммой № 6

разъема СD01 (переключатель
противотуманных фонарей и "масса").

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C=01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C=01
<Автомобиль
с правым рулем>

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C=01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C=01
<Автомобиль
с правым рулем>

AC301541 DQ

Разъем СD01
(Вид со стороны
жгута проводов)

54B

-469

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

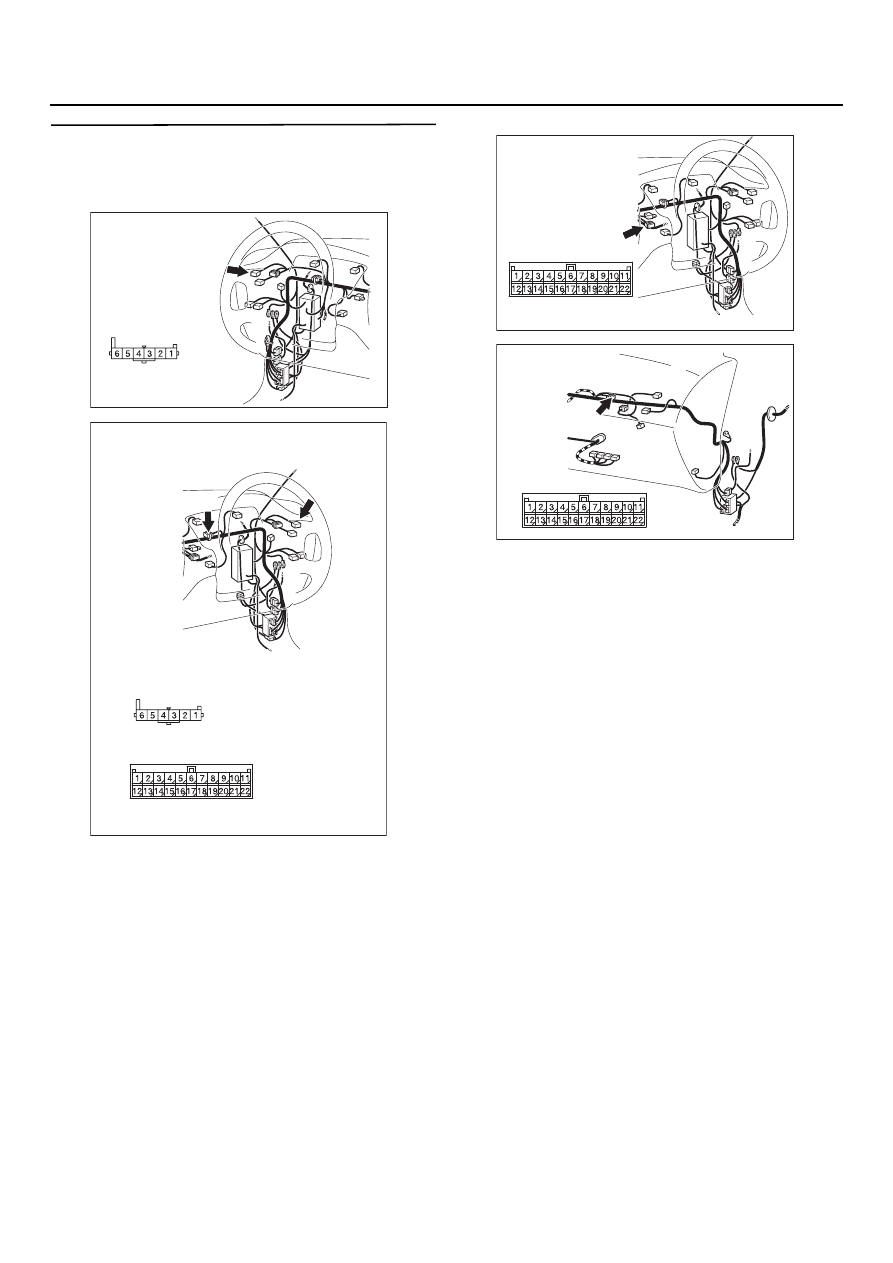

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С=01 (клемма № 6
переключателя противотуманных фонарей
и "масса")

NOTE:

Перед проверкой состояния жгута проводов,
проверьте соединительный разъем C$104
<автомобили с левым расположением органов
управления> или разъем C$35 <Автомобили
с правым расположением органов управления>
и разъем C$07 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C=01
<Автомобиль
с левым рулем>

AC303815

Разъемы: C=01, C=07

AM

<Автомобиль с правым рулем>

CD07(GR)

CD07(GR)

CD01

CD01

Вид со стороны жгута проводов

AC303814

Connector: C=35
<Автомобили
с правым рулем>

AI

CD35(L)

AC303804 AB

CD104 (GR)

Разъем: C=104
<Автомобили с левым рулем>

54B

-470

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

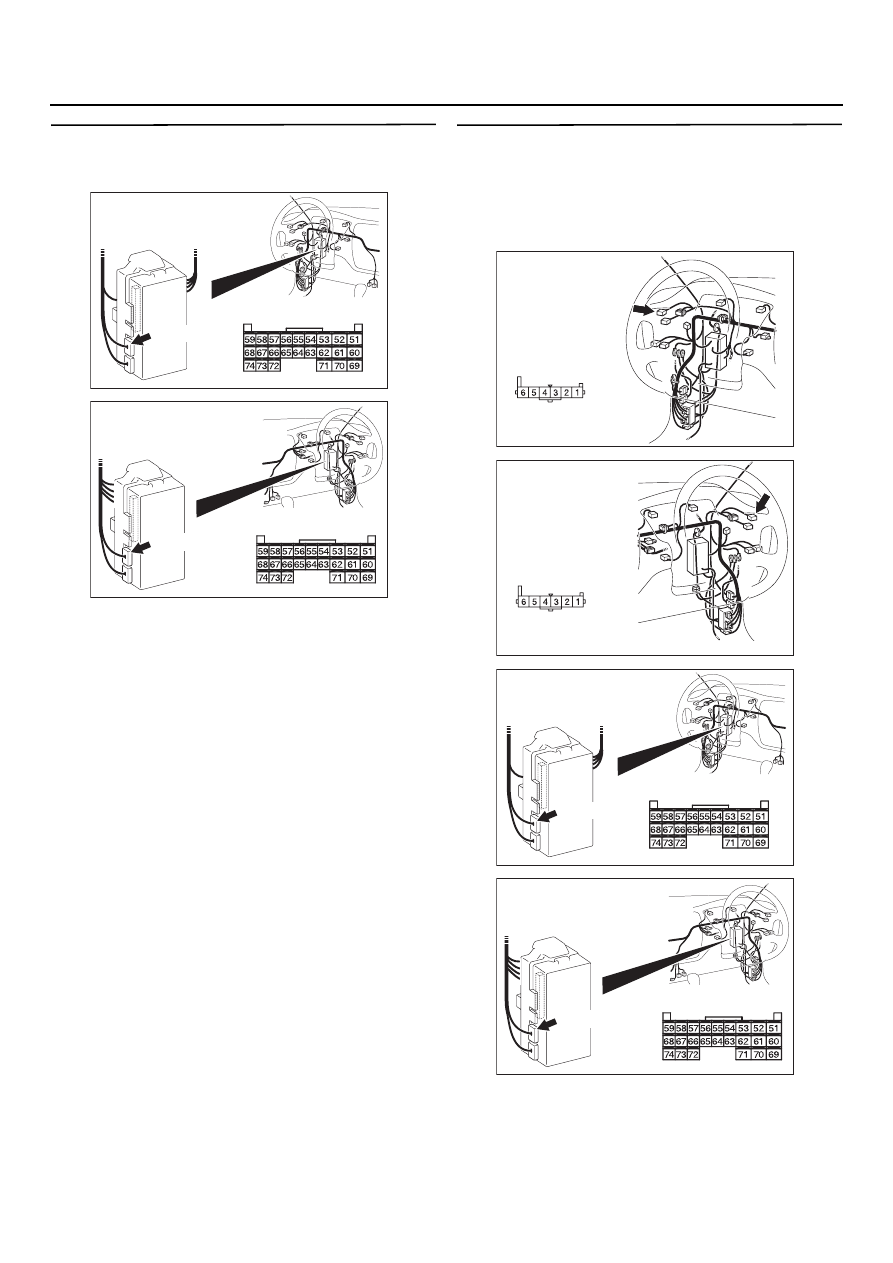

ЭТАП 5. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С=227 (клемма № 21)
электронного блока управления системой
ETACS и разъемом С=01 (клемма № 5)
выключателя системы аварийной
сигнализации

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C=01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C=01
<Автомобиль
с правым рулем>

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

54B

-471

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Повторная проверка системы
Проверьте, передается ли сигнал
переключателем задних противотуманных
фонарей без искажений и помех.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.
