54B

-460

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой состояния жгута проводов,
проверьте соединительный разъем C$03
<Автомобили с левым расположением органов
управления>, разъем комбинации приборов
C$04 <Автомобили с правым расположением
органов управления>, и промежуточный разъем
C$13 <Автомобили с левым расположением
органов управления>, или разъем C$137
<Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

•

Проверьте состояние входной линии на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 4. Проверка состояния спидометра
Проверьте, нормально ли работает спидометр
автомобиля.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените электронный блок
управления двигателем и
автоматической коробкой передач.

ЭТАП 5. Повторная проверка системы
Проверьте, получен ли нормальный сигнал
датчика скорости автомобиля (без искажений
и помех).

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54B

-461

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=14: Не получен сигнал с каждого переключателя трансмиттера
дистанционного открывания замков дверей

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входной сигнал трансмиттера дистанционного
открывания дверей используется для управлеD
ния системой дистанционного открывания
дверей. Если сигнал аномален, система
дистанционного открывания дверей нормально
работать не будет.

Возможные причины

•

Неисправность трансмиттера системы
дистанционного открывания замков дверей.

•

Неисправность элемента питания
трансмиттера системы дистанционного
открывания замков дверей.

•

Неисправность электронного блока
управления системой ETACS.

W3Z10E39AA

Трансмиттер системы
дистанционного управления
замками дверей

Приемник системы
дистанционного
управления замками
дверей

ЭБУ системы ETACS

Входная цепь трансмиттера

54B

-462

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка сигналов
Проверьте получил ли сигнал электронный блок
управления системой ETACS от трансмиттера
или нет. При проведении этой проверки,
необходимо использовать двухкнопочный
трансмиттер (объединенный с ключом
зажигания), с посеребренным покрытием,
который имеет регистрацию.

NOTE: Как зарегистрировать трансмиттер
дистанционного открывания дверей
зашифрованным кодом, См. главу 42,
"Технические операции на автомобиле",

CTP. 42-65

.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Перейдите к Этапу 4.

ЭТАП 2. Проверка состояния элементов
питания трансмиттера
См. главу 42, "Система дистанционного
открывания замков дверей",

CTP. 42-69

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените элементы питания
трансмиттера дистанционного
открывания замков дверей.

ЭТАП 3. Регистрация секретного кода
и повторная проверка системы
(1) Вновь зарегистрируйте трансмиттер

дистанционного открывания замков дверей.

(2) Проверьте, что бы каждый сигнал был

получен от трансмиттера системы
дистанционного открывания замков дверей.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените трансмиттер дистанционного
открывания замков дверей.

ЭТАП 4. Повторная проверка системы
Проверьте, что каждый сигнал получен от
трансмиттера системы дистанционного
открывания замков дверей.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Переключатель
системы

Проверьте состояние

Переключатель
трансмиттера
дистанционного
открывания замков
дверей в положении
"LOCK/UNLOCK"
(заблокировано/
разблокировано)

При переклюD чении
из положения "OFF"
(выкл.) в положение
"ON"(вкл.)

54B

-463

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=15: Не получен сигнал переключателя передних
противотуманных фар

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

Переключатель передних
противотуманных фар

ЭБУ системы
ETACS

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



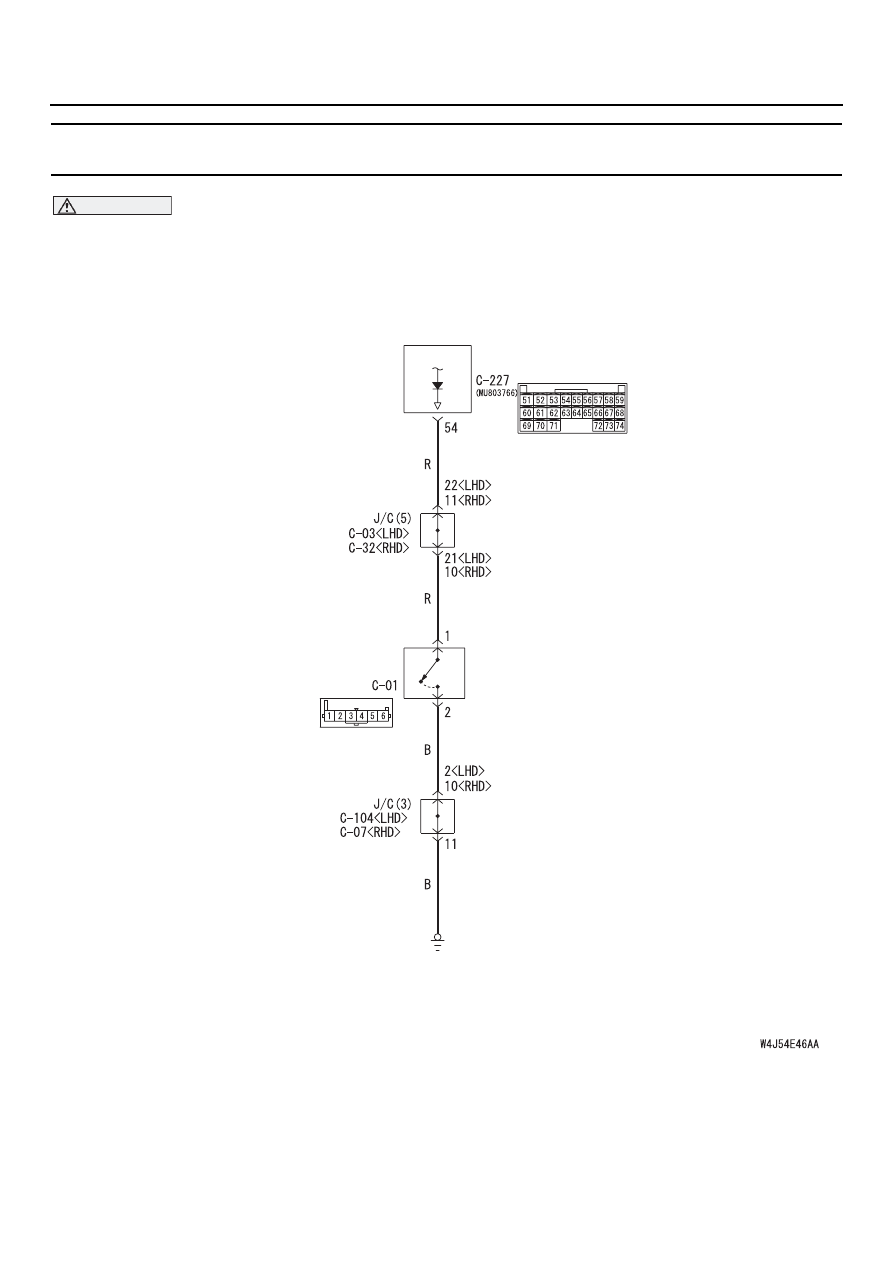

Входная цепь переключателя передних противотуманных фар

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*1

*1

*1

*1

*2

*2

*2

*2

*2

ВЫКЛ.

ВКЛ.
