54B

-444

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал исполнительного
механизма замка передней левой двери при
работе, с перечисленными ниже, функциями.
Если сигнал аномален, эти функции нормально
работать не будут.

•

Центральное запирание дверей.

•

Система дистанционного открывания замков
дверей.

•

Плафоны освещения салона автомобиля.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность исполнительного механизма
замка передней левой двери.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: Разъем Е=06
исполнительного механизма замка
передней левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП2. Проверьте состояние
исполнительного механизма замка
передней левой двери
См. главу 42, "Дверь"

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Замените исполнительный механизм
замка передней левой двери.

ЭТАП 3. Измерение сопротивления
на разъеме Е=06 исполнительного
механизма замка передней левой двери

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

ЕD06 (клемма № 1) исполнительного
механизма замка передней левой двери
и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Перейдите к Этапу 4.

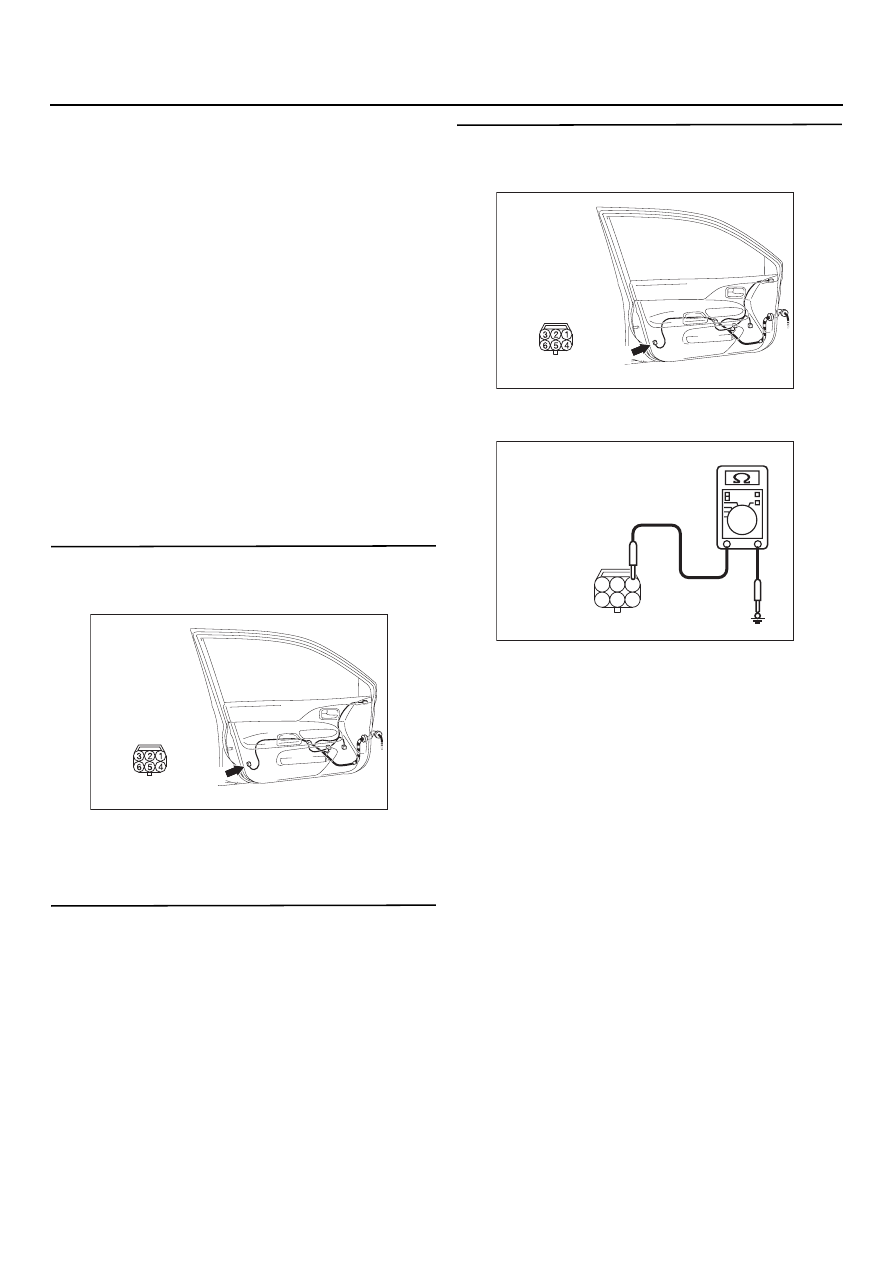

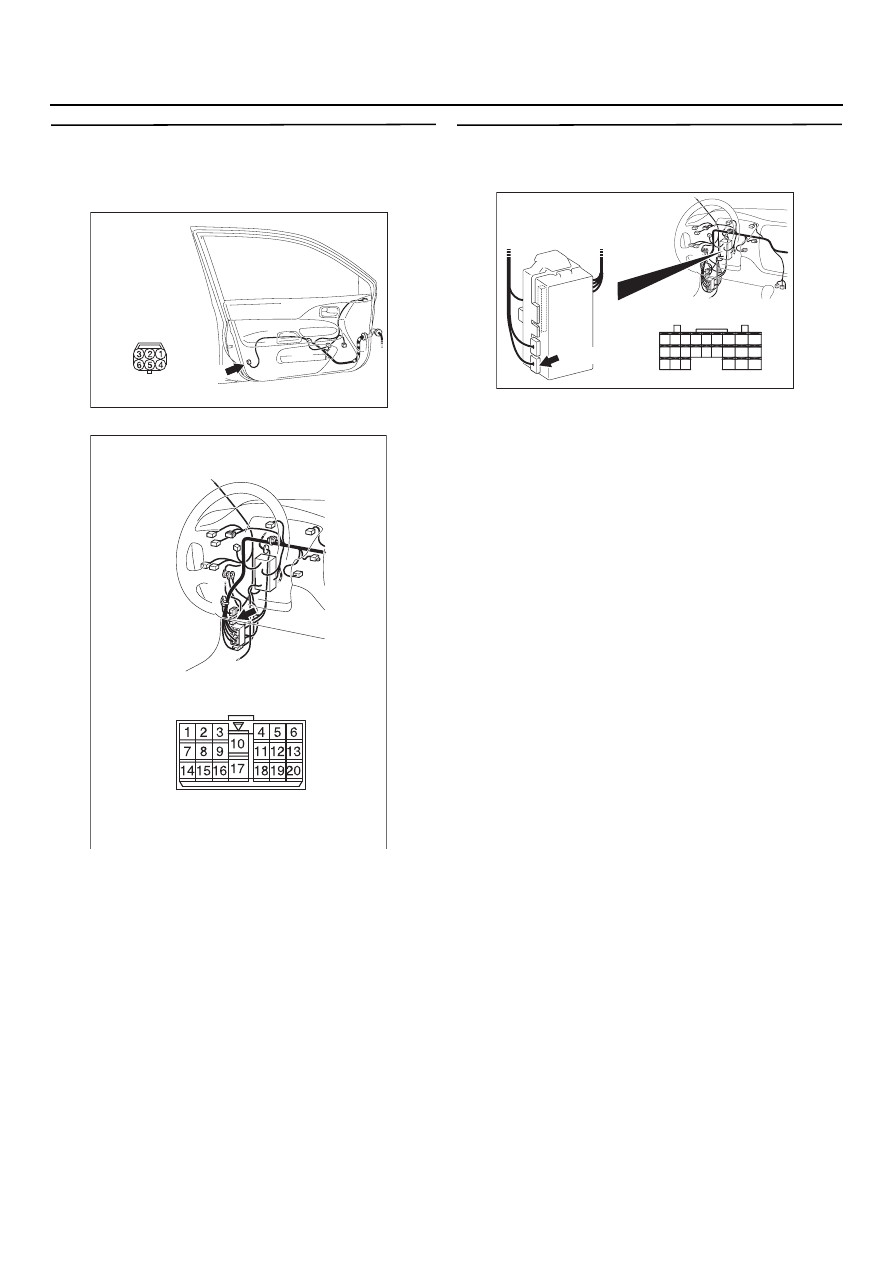

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с левым рулем>

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с левым рулем>

AC301541 DX

Разъем: ЕD06
(Вид со стороны
жгута проводов)

5

6

4

2

3

1

54B

-445

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Проверка состояния жгута проводов
между разъемом Е=06 (клемма № 1)
исполнительного механизма замка
передней левой двери и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$29, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем С=226
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с левым рулем>

AC303799

Разъем: C=29

AC

<Автомобили с левым рулем>

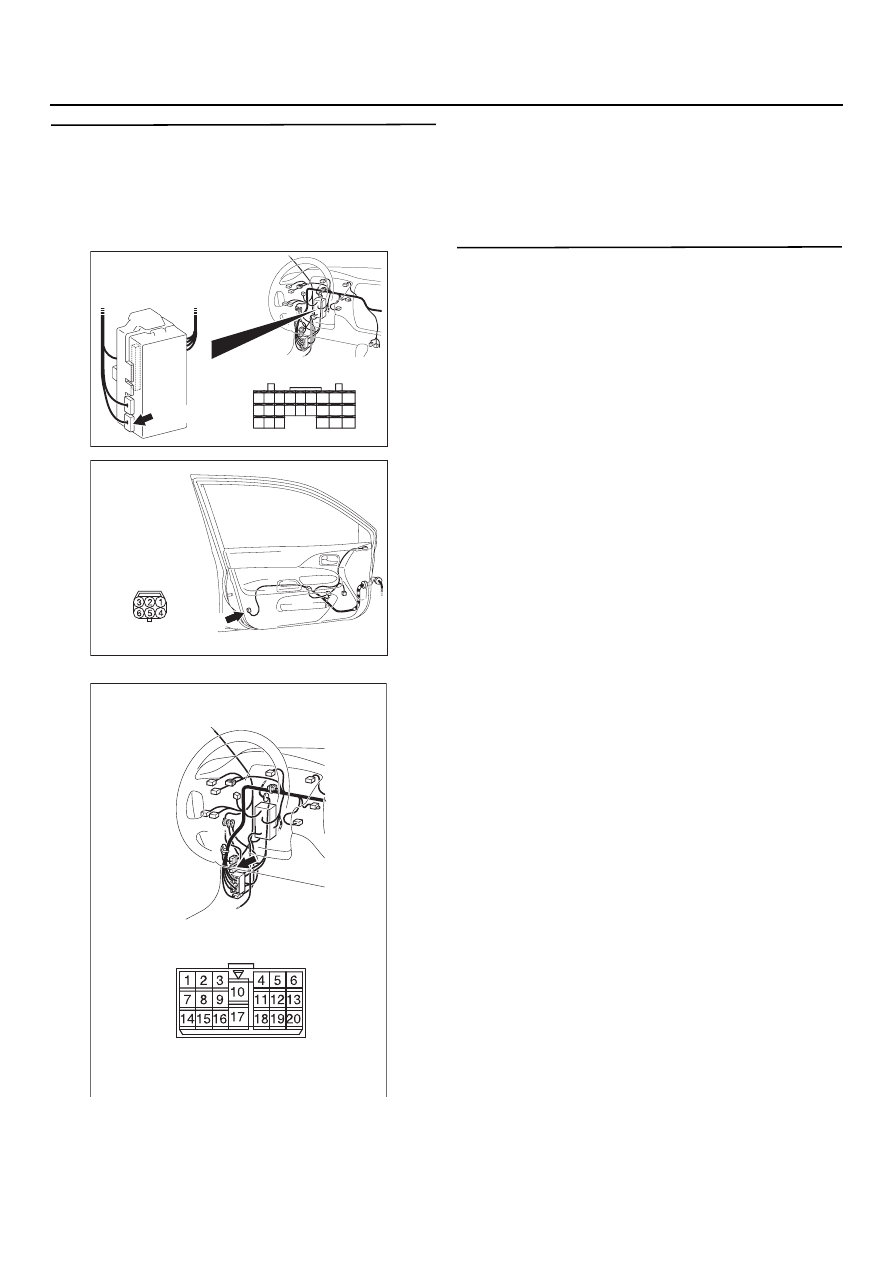

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

54B

-446

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 6. Проверка состояния жгута проводов
от разъема Е=06 (клеммы № 2 и 3)
исполнительного механизма замка
передней левой двери до разъема С=226
(клеммы № 35 и 36) электронного блока
управления  системой ETACS

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C$29, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что исполнительный механизм
замка левой передней двери получает
нормальный сигнал (без помех и искажений).

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с левым рулем>

AC303799

Разъем: C=29

AC

<Автомобили с левым рулем>

54B

-447

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ М=12: Не получен сигнал переключателя исполнительного
механизма блокировки передней правой двери. <Автомобили с правым расположением
органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
 цепи входного сигнала.

ЭБУ системы ETACS

Исполнительное
устройство замка
передней правой двери

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

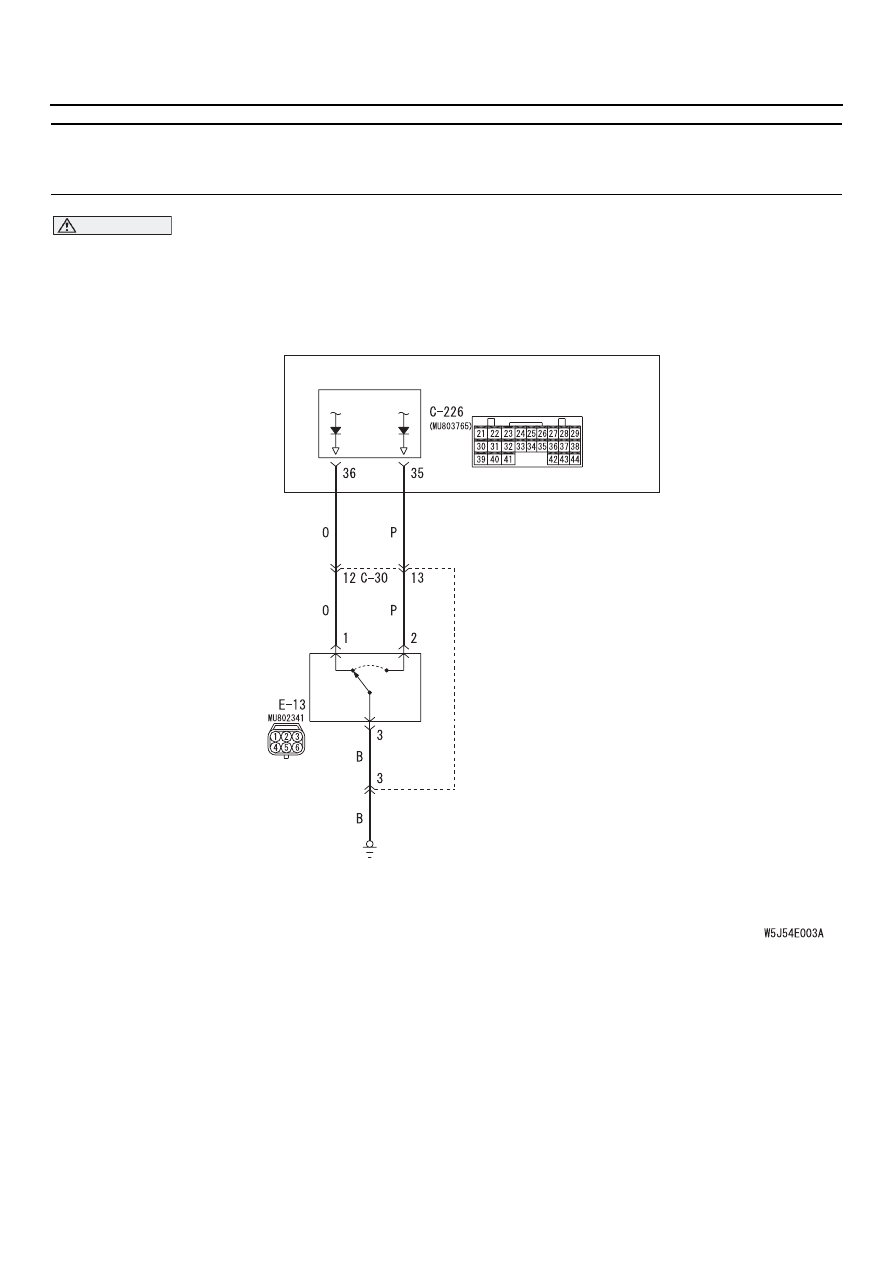

Входная цепь исполнительного устройства замка передней двери

(автомобиль с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

РазблокиD
ровано

ЗаблокиD
ровано
