Mitsubishi Lancer / Lancer Wagon. Руководство - часть 305

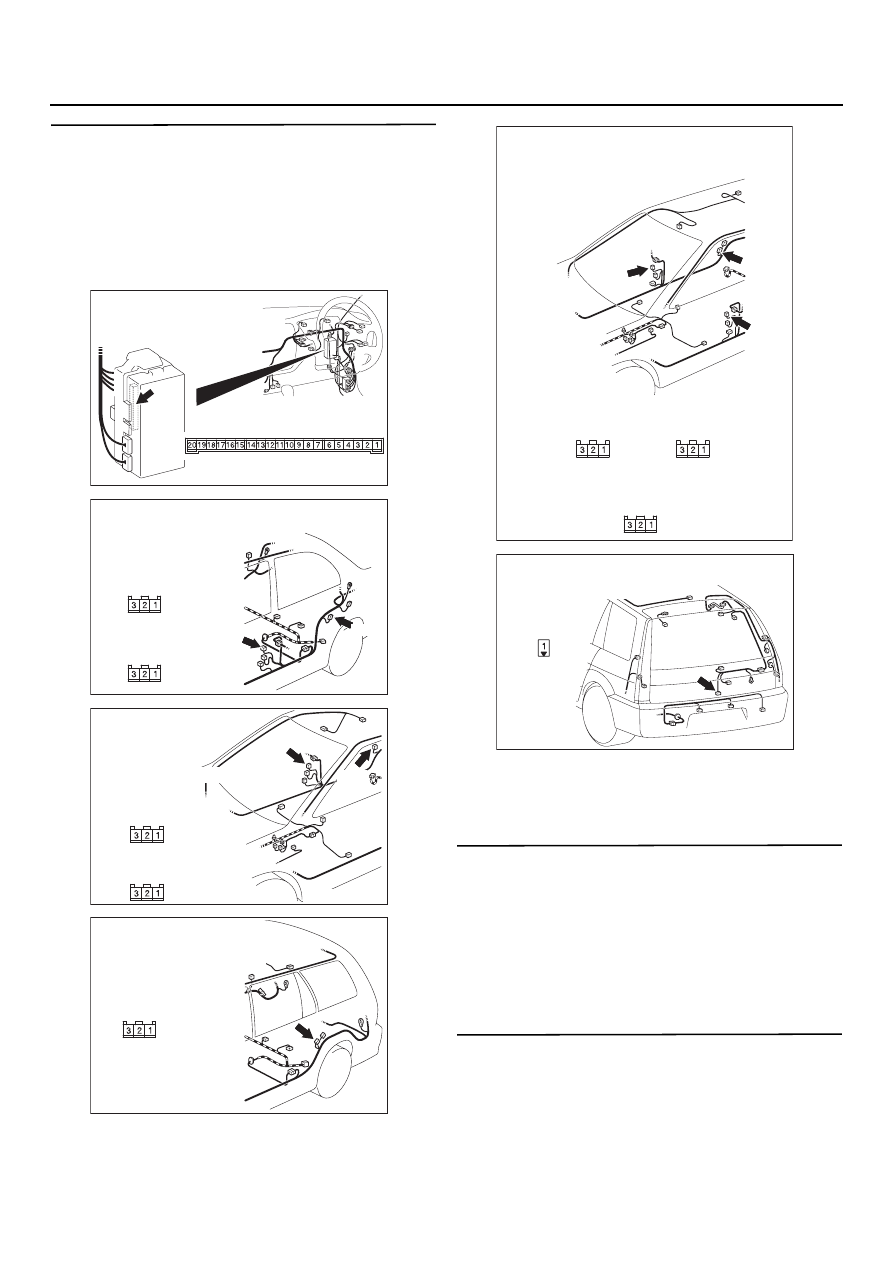

54B

-440

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 2. Проверка разъема: D=20 <передней
левой левой>, D=02 <передней правой >,
разъема D=07 <задней правой >, или
разъема D=15 <задней левой > разъемы
выключателей дверей или F=17 <задняя
дверь (Универсал)> разъем выключателя
задней двери, и разъем C=225 электронного
блока управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка правильности установки
выключателя двери
Проверьте, правильно ли установлен
выключатель двери на кузове автомобиля.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Установите выключатель двери
правильно.

ЭТАП 4. Проверка состояния выключателя
двери
См. главу 42, "Дверь",

CTP. 42-35

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Замените переключатель двери.

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303911 AD

Вид со стороны
жгута проводов

Вид со стороны
жгута проводов

DD15

DD20

DD20

Разъемы: D=15, D=20 <Автомобиль с кузовом
"Седан" и с правым расположением
органов управления>

DD15

AC303875

Вид со стороны
жгута проводов

AH

Разъемы: D=02, D=07
<Автомобиль с кузовом
"Седан" и с правым
расположением
органов управления>

Вид со стороны
жгута проводов

DD02

DD02

DD07

DD07

AC303923 AC

Вид со стороны
жгута проводов

Разъем: D=15 <Автомобиль
с кузовом "Универсал"
и с правым расположением
органов управления>

AC303922

Вид со стороны
жгута проводов

DD07

DD20

DD02

AD

Разъемы: D=02, D=07, D=20
<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

DD07

Вид со стороны
жгута проводов

DD02

Вид со стороны
жгута проводов

DD20

AC303956

Вид со стороны
жгута проводов

AC

Разъем: F=17 <Автомобили с кузовом
"Универсал", с правым расположением
органов управления>

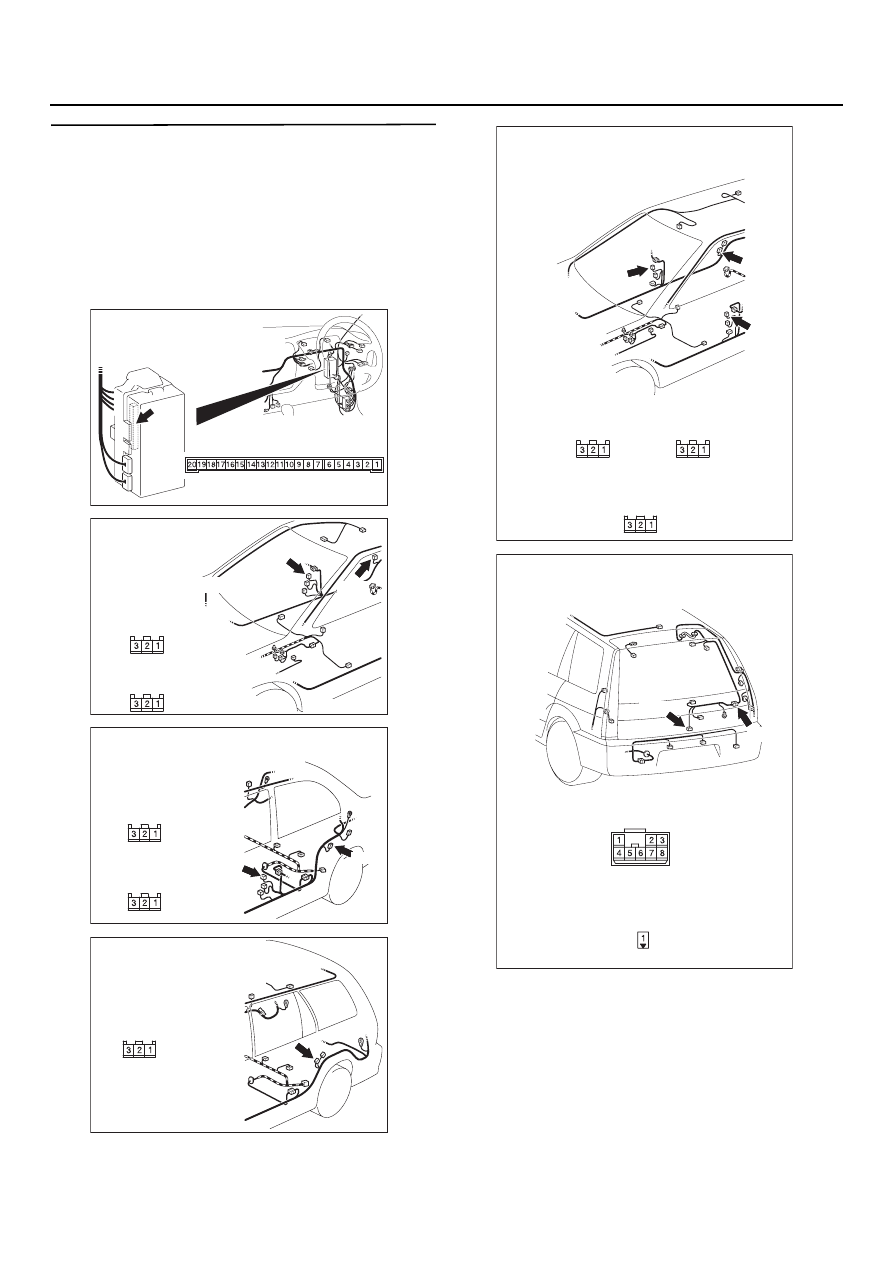

54B

-441

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка жгута проводов от
клеммы № 2 разъема D=20 <передней
левой>, D=02 <передней правой >, разъема
D=07 <задней правой >, или разъема D=15
<задней левой > выключателей дверей или
от клеммы № 1 разъема F=17 <задняя дверь
(Универсал)> выключателя задней двери
к клемме № 7 разъема C=225 электронного
блока управления системой ETACS

NOTE:

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303875

Вид со стороны
жгута проводов

AH

Разъемы: D=02, D=07
<Автомобиль с кузовом
"Седан" и с правым
расположением
органов управления>

Вид со стороны
жгута проводов

DD02

DD02

DD07

DD07

AC303911 AD

Вид со стороны
жгута проводов

Вид со стороны
жгута проводов

DD15

DD20

DD20

Разъемы: D=15, D=20 <Автомобиль с кузовом
"Седан" и с правым расположением
органов управления>

DD15

AC303923 AC

Вид со стороны
жгута проводов

Разъем: D=15 <Автомобиль
с кузовом "Универсал"
и с правым расположением
органов управления>

AC303922

Вид со стороны
жгута проводов

DD07

DD20

DD02

AD

Разъемы: D=02, D=07, D=20
<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

DD07

Вид со стороны
жгута проводов

DD02

Вид со стороны
жгута проводов

DD20

AC303957

Разъемы: F=12, F=17

<Автомобили с кузовом "Универсал",
с правым расположением органов управления>

AE

FD12

FD17

FD12

Вид со стороны
жгута проводов

FD17

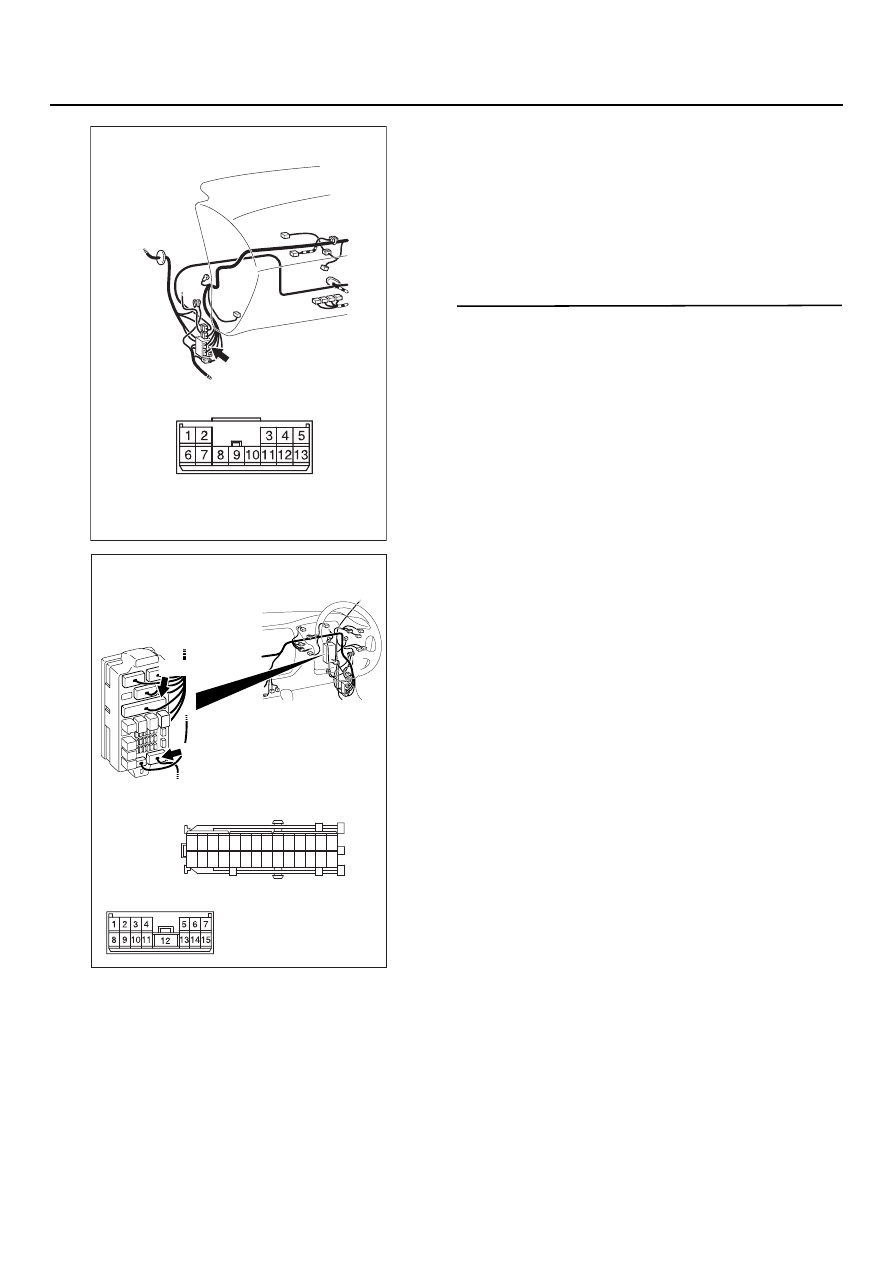

54B

-442

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема F$12
<задняя дверь (Универсал)> или разъема C$120
<левая сторона> и разъем монтажного блока
C$216 <правая сторона и задняя дверь
(Универсал)> или разъема C$212 <левая
сторона>, отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте жгут проводов между
каждым из выключателей дверей
и электронным блоком управления
системой ETACS.

ЭТАП 6. Повторная проверка системы
Проверьте, что все сигналы выключателей
дверей нормально получены (без искажений
и помех).

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303817

Разъем: C=120

AC

<Автомобиль с правым рулем>

AC303823

Connectors: C-212, C-216

AQ

C-216

C-212

Junction block (front view)

<RHD>

C-212
Harness side

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

C-216
Harness side

54B

-443

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

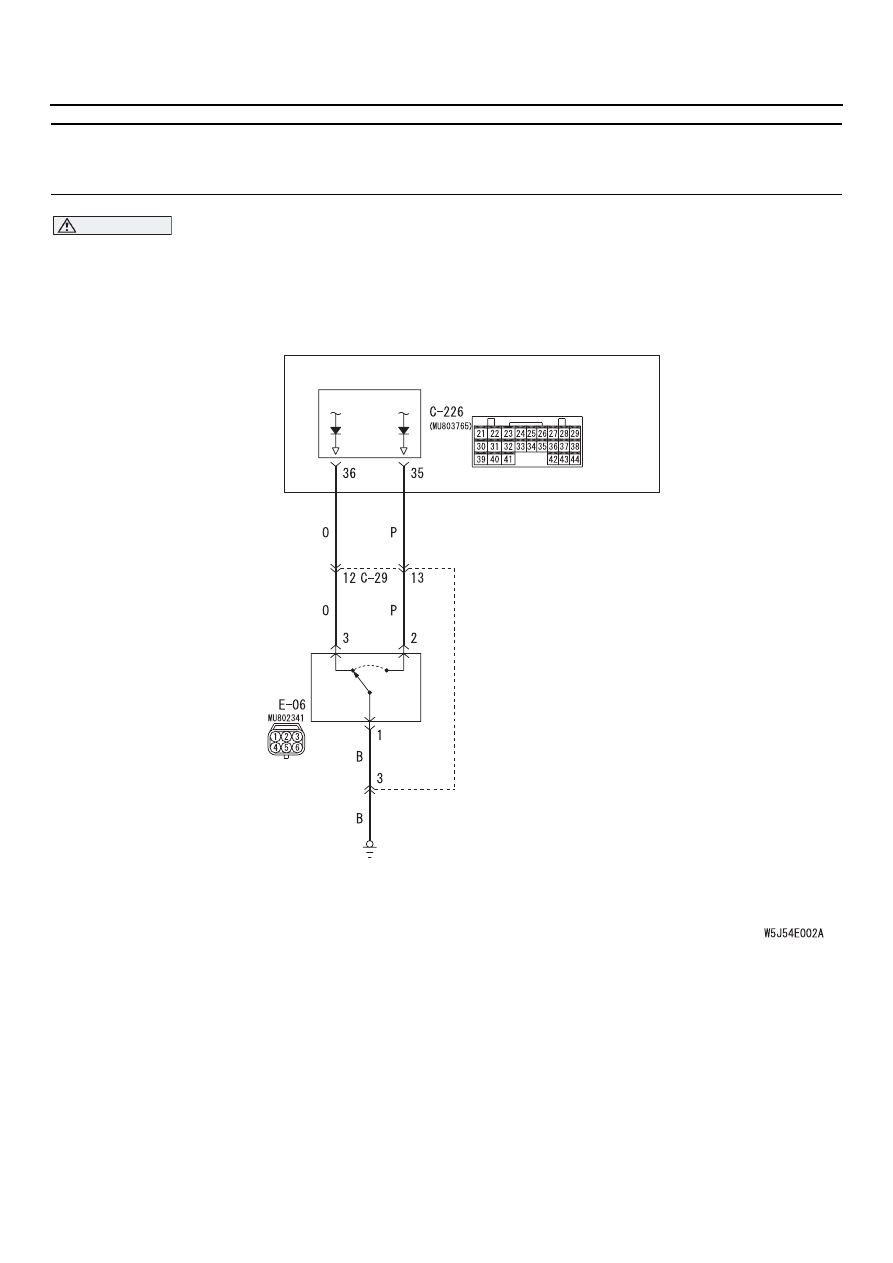

МЕТОДИКА ПРОВЕРКИ М=12: Не получен сигнал переключателя исполнительного
механизма блокировки передней левой двери. <Автомобили с левым расположением
органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

ЭБУ системы ETACS

Исполнительное
устройство замка
передней левой двери

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Входная цепь исполнительного устройства замка передней двери

(автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

РазблокиD
ровано

ЗаблокиD
ровано
